高频输出级用大功率场效应管，如IRF系列的634、630均可，或其它耐压200V，电流5A，最大损耗功率大于20W以上的VMOS管。使用时需加上面积足够大的散热器。

　　谐振电容C4要求用绦纶电容，耐压200V以上；C11、C12、C13、C14要求耐压35V以上。定时电容C5、C10要求容量准确，漏电较小，最好用钽电容，如果没有钽电容则应采用耐压25V以上的铝电解。C7、C8、C11、C12要紧靠IC4焊接。

　　其他元件没有什么特殊要求。

　　调试与安装

　　先调发射部分。输入24V的直流电源，当调试开关处在断开状态时，LED的红灯会以大约1秒的周期闪亮，这说明IC2工作正常。合上图2a中的调试开关SA，使振荡部分连续工作，这时红灯将一直点亮。检查各点的直流工作点是否正常，这时整机电流约50mA，其中VT3的漏极电流约20mA左右。如果24V和9V两点的电压正常，可用示波器检查各关键点的波形。

　　当各点波形基本正常后，用一个2200pF的绦纶电容（耐压250V）和一个1000pF的可变（可用多连可变并联而成），仔细调整可变使整机电流最小。量出并联的总电容，将一个或数个并联的固定的等效电容替换原来的固定和可变电容，并在线路板上焊好。

　　断开维修开关SA使振荡器工作于间歇状态；旋转Rp到最大使LED绿灯亮，逐渐将Rp减小，使得LED的绿灯熄灭，红灯刚好闪亮。这时整机电流在10~20mA间摆动。

　　将接收部分靠近发射线圈，断开接收部分的负载开关SA，则接收器上的指示灯LED会和发射部分的LED同步闪亮。同样，用一个0.01μF左右的固定电容接到谐振线圈的两端，逐步拉开发射线圈和接收线圈的距离，同时适当增减谐振电容的大小使指示灯最亮。调整好后，将电容固定下来，在线路板上焊好。如果用示波器观察谐振回路的波形，应该可以看到与发射线圈频率相同的正弦波。

　　合上负载开关SA（图2 b），将接收线圈置于发射线圈正上方的5~10mm处，这时发射部分的双色LED的绿灯会自动点亮，说明发射部分己检测到负载，并工作在连续状态。如果再次移去接收线圈，绿灯随即自动熄灭，红灯再次闪动，说明智能部分的检测功能正常。如果检测功能不正常，应仔细调整Rp。

　　当电路检测到负载时，发射部分的总电流约200~300mA，视负载轻重而变。

　　无线供电台灯

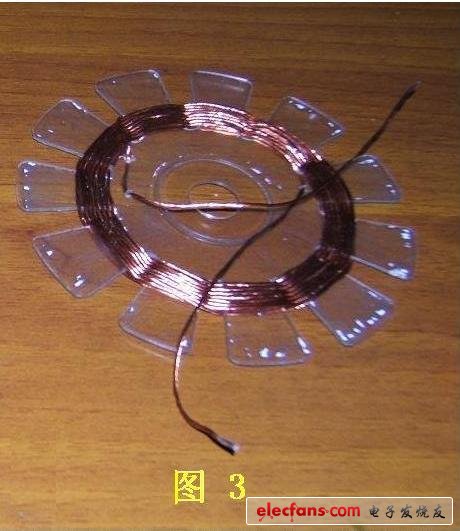

　　电路和图2b基本相同，只是将作为假负载的50Ω电阻换成了4只串联的大功率LED。接收线圈用Φ1.2mm或更粗的漆包线做成圆盘状的线圈，其内径为67mm绕8匝，两端各留25cm的引出线，将来就作为小台灯的支架。

　　找一个光盘，去掉金属镀层，在适当地方钻两个小孔，将绕好的线圈引线穿过光盘上的小孔，并将线圈粘合在光盘上。

　　将4个1W的LED装在自制的散热器上。

　　另找一个直径80mm的小光盘（不必去膜）和一个大小适当的塑料瓶盖，作为制作台灯的灯罩的原材料。

　　制作过程见下面系列图片。

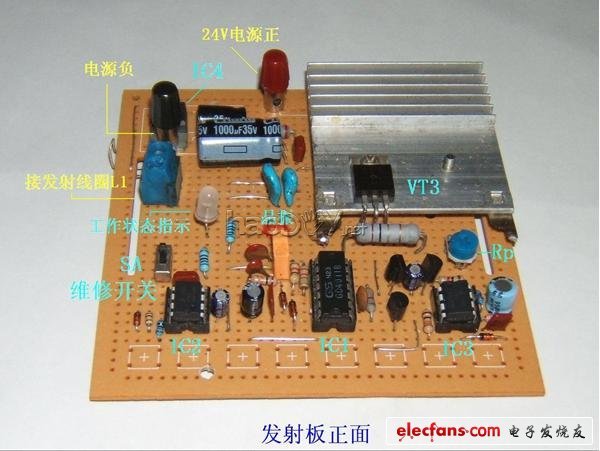

　　发射板元件面

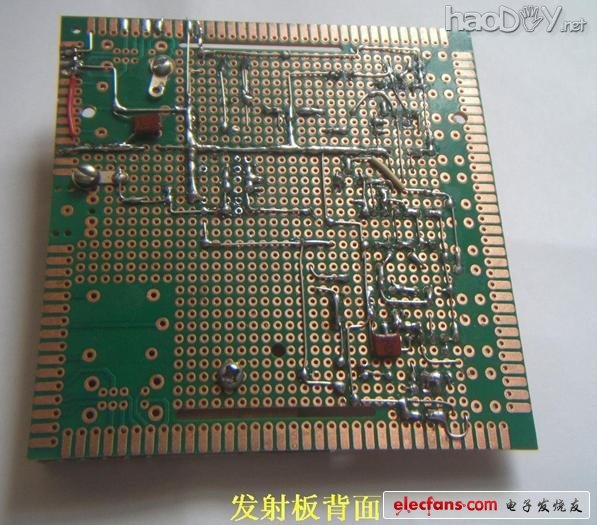

　　发射板背面

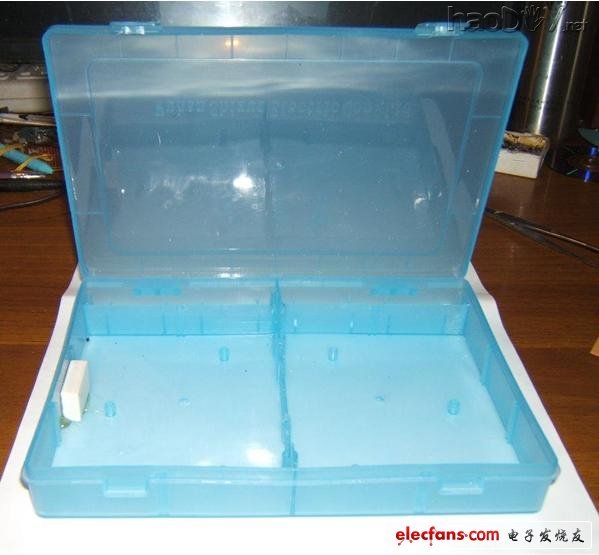

　　装发射部分的塑料盒

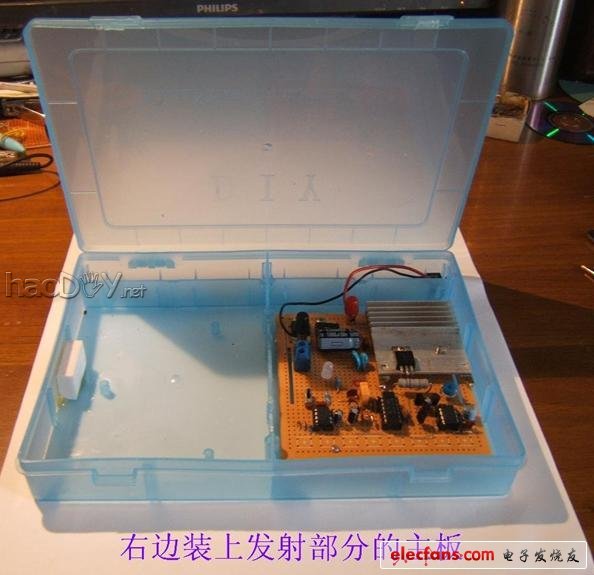

　　发射板装在右边
