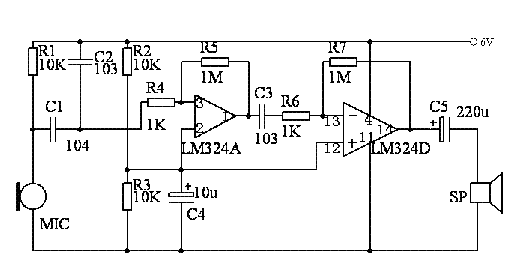

LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见下图。  下面介绍一例LM324应用电路:高灵敏度探听器(其实和助听器一个道理) 利用本装置，可以听到远处极微弱的声音，它的极强的指向性和极高的灵敏度，能将运动场上运动员和教练员的低声细语尽收耳底，使用起来十分有趣。  工作原理 电路见上图,装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。利用它就能听到很远处人耳无法直接听到的微弱声音。 注意事项 1、LM324内集成了四个运放，这里只用了A和D，接线方法可参照上图 2、R1=R2，取值范围在10K---100K间 3、供电+6V---9V，可将两个（或三个）电池夹串联起来使用， 4、本机灵敏度极高，试机时不要靠近MIC讲话! (责任编辑：admin) |
