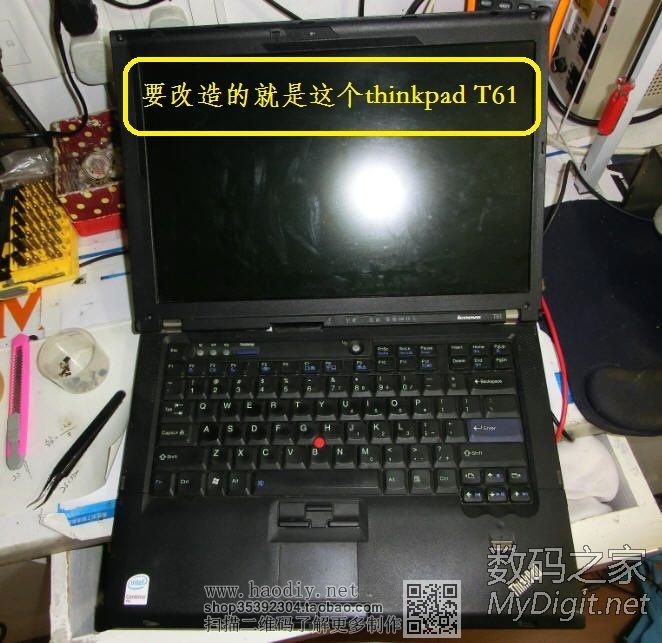

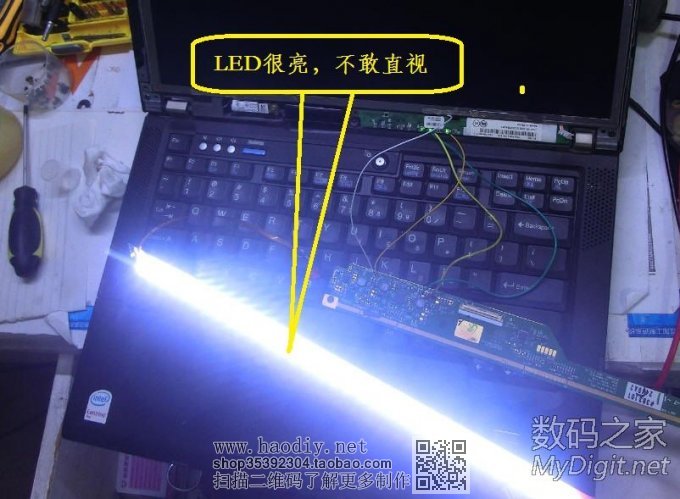

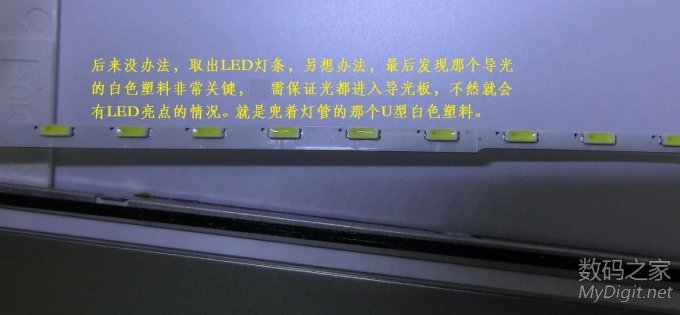

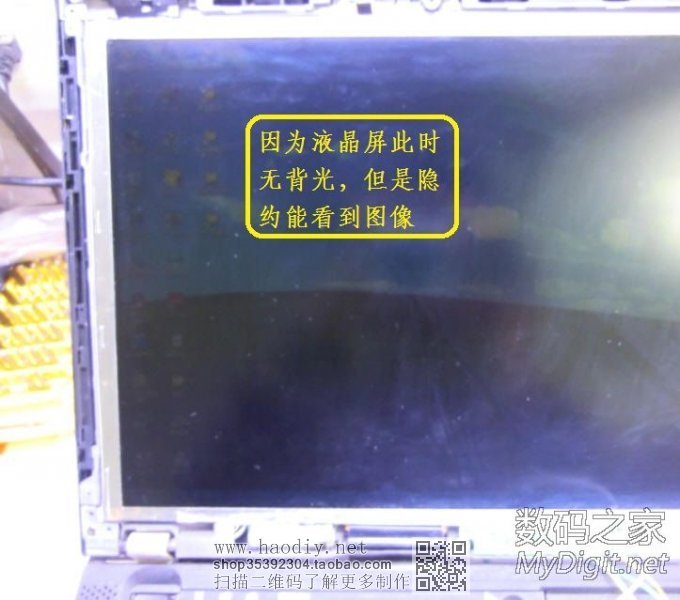

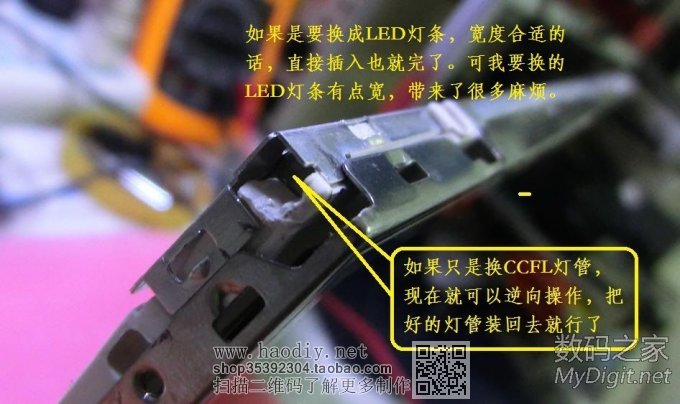

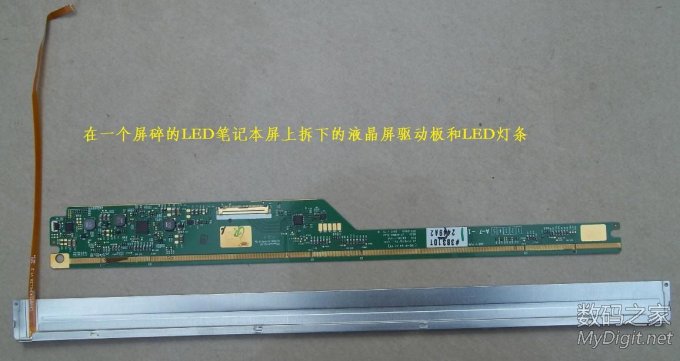

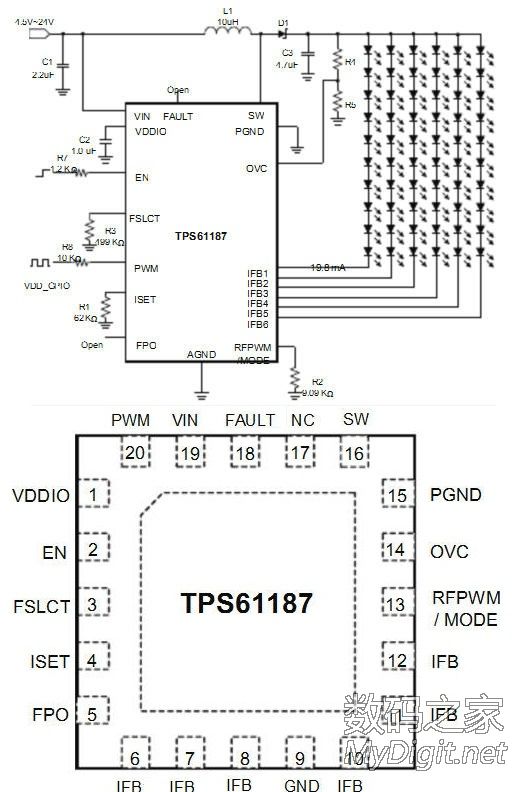

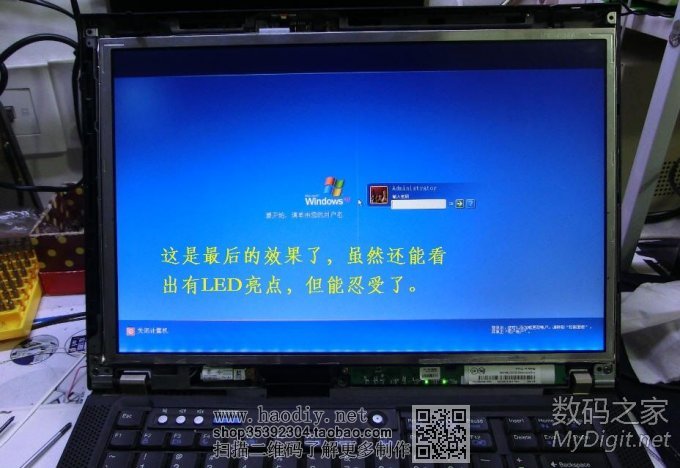

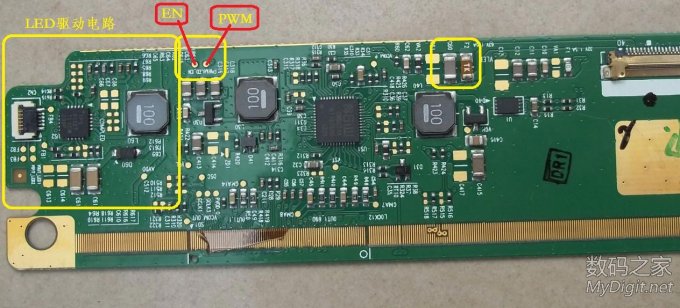

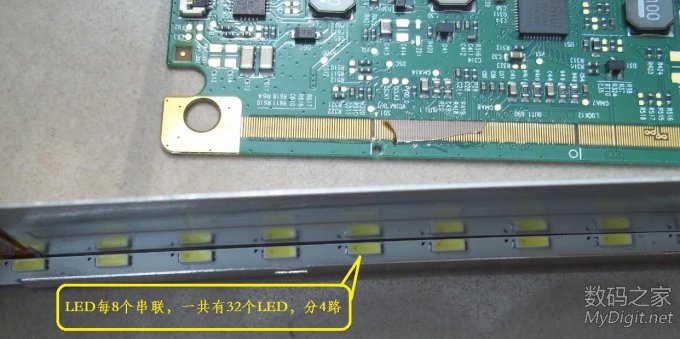

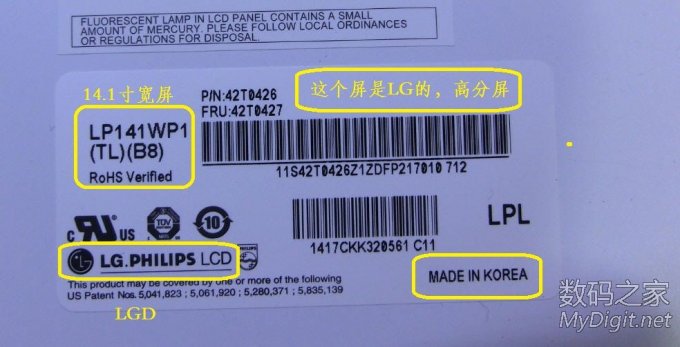

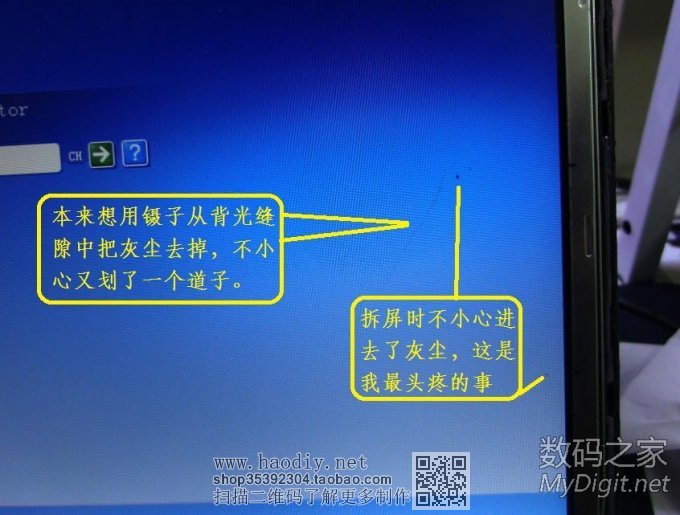

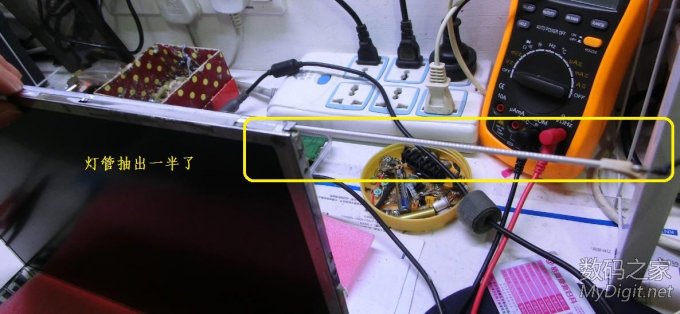

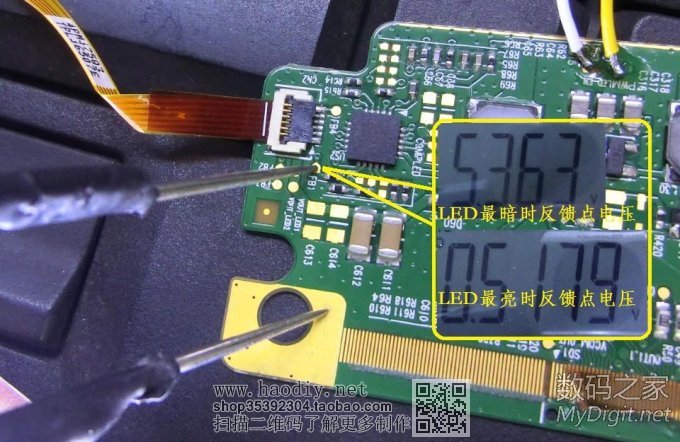

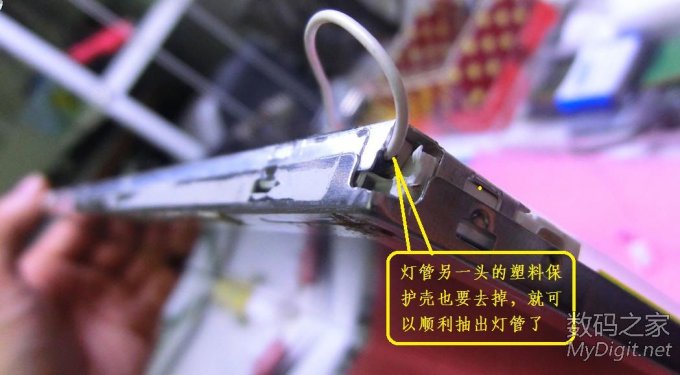

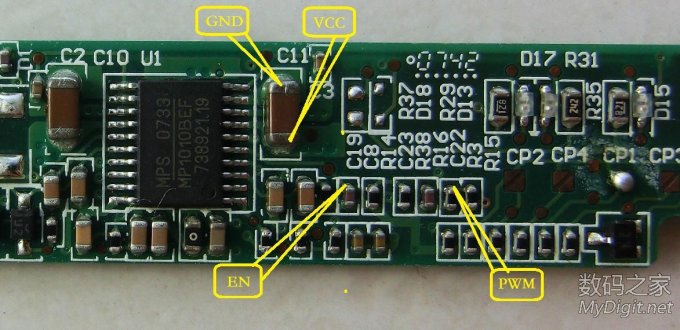

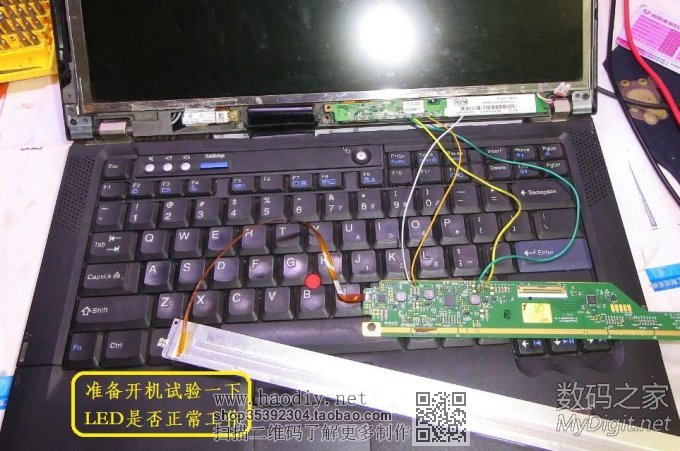

前段时间搞了个碎掉的LED液晶屏,因为只是屏碎了,于是想能不能把LED部分用起来(屏的逻辑板上自带LED驱动电路),发挥一下余热。正好五一放假在家没事,于是就对我的联想T61开刀了,过程很曲折,主要是LED的摆放,总是有光不均匀,漏光等情况,最后总算达到能忍受的程度了。中间还出了个小插曲,摄像头的供电线在排线中断了(不通),后来通过从液晶屏显电路中取3.3V给摄像头解决问题。 下面开始: ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 楼下继续。。。。。。 下面继续 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
