K1 K2 都入手了，现在是K2在做AP，主管理还是我的NR256，原装机，标签都还在，没拆过，去年180块不邮收的， K1退下来就折腾吧 主楼，硬件折腾，加USB和供电 一楼，U盘测试，安装开孔 二楼，刷各种固件测，最后比较一下固件差异 ，固件下载链接在二楼 开始，拆外壳什么的就不上图了，浪费时间和空间

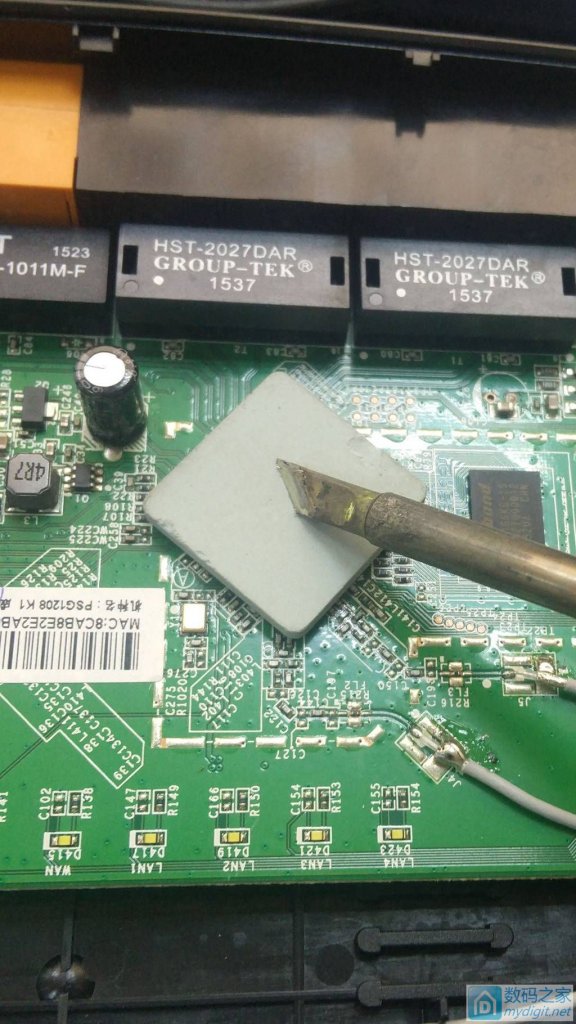

取下散热片的方法，先用烙铁加热，加热后感觉用手扳有点微微动后，上钳子左右旋下来

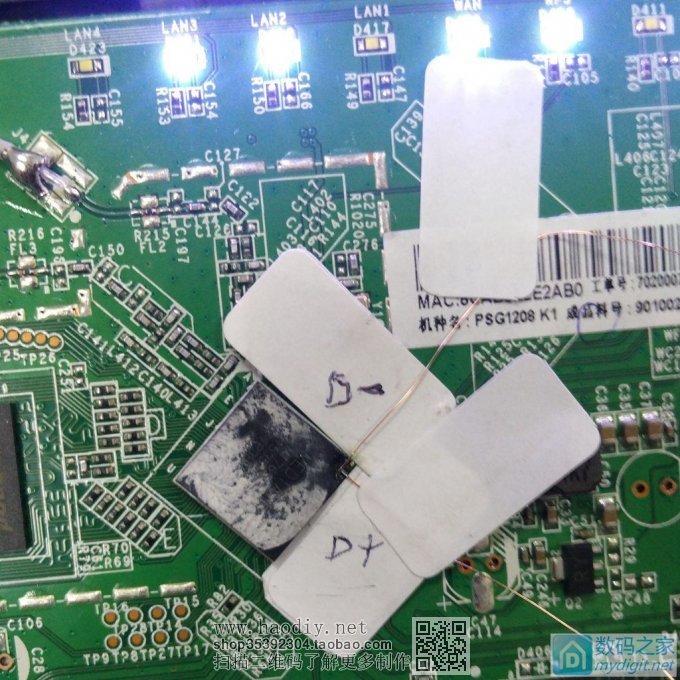

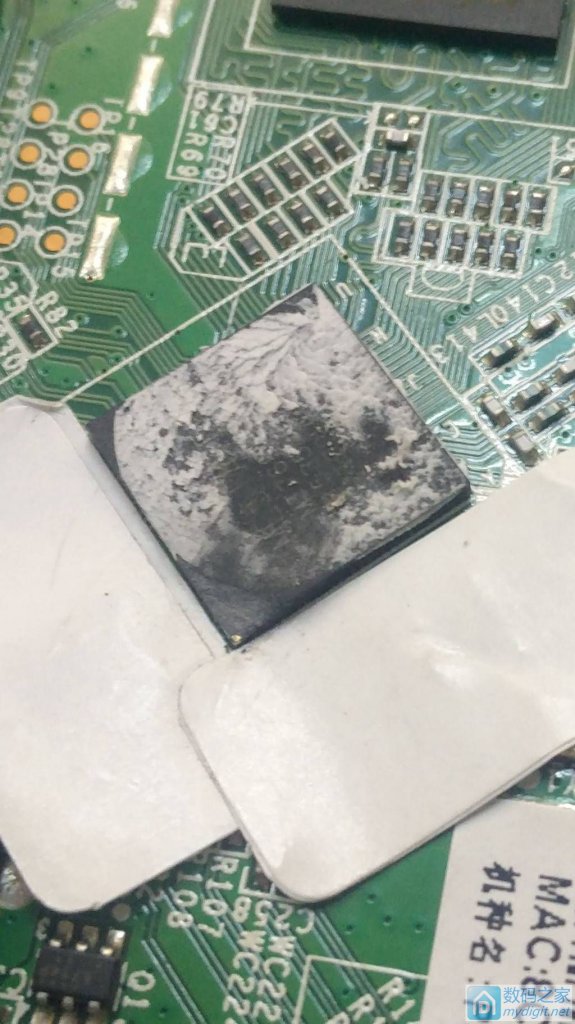

贴上纸防止伤到电路板，才几下就见铜了，吓死我了，就怕刮穿了

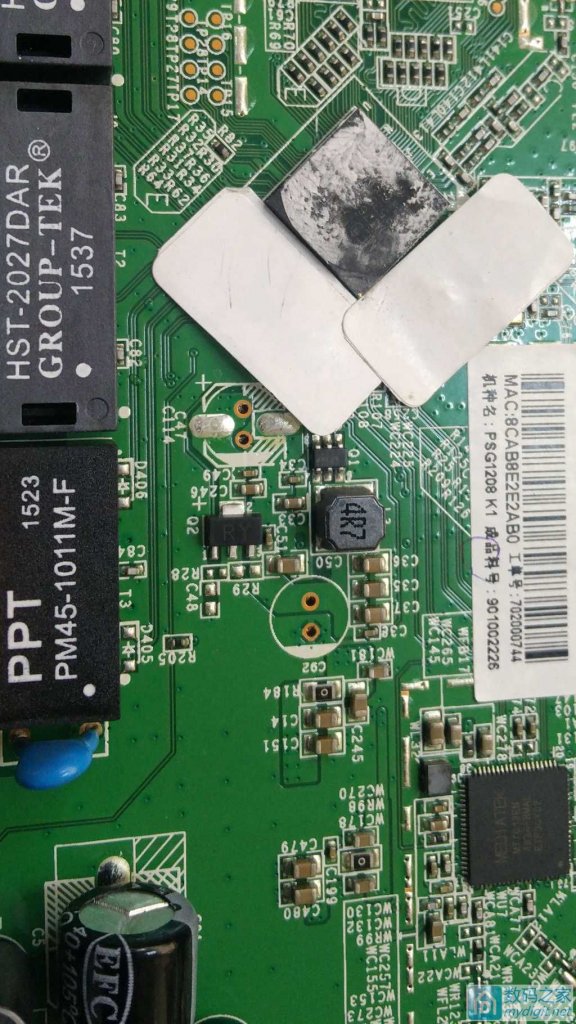

嫌动手的时候电容档手，先取下，完成再装回去
说BGA下面是电路板，我告诉你，不是你想像的那种电路板，绿油不是固化的硬硬，而是软软的，一碰就没了，特别要小心，看到多处漏铜 ，我的心都提到嗓子眼了，其实当时刮到这里还没上显微镜，感觉要早上好

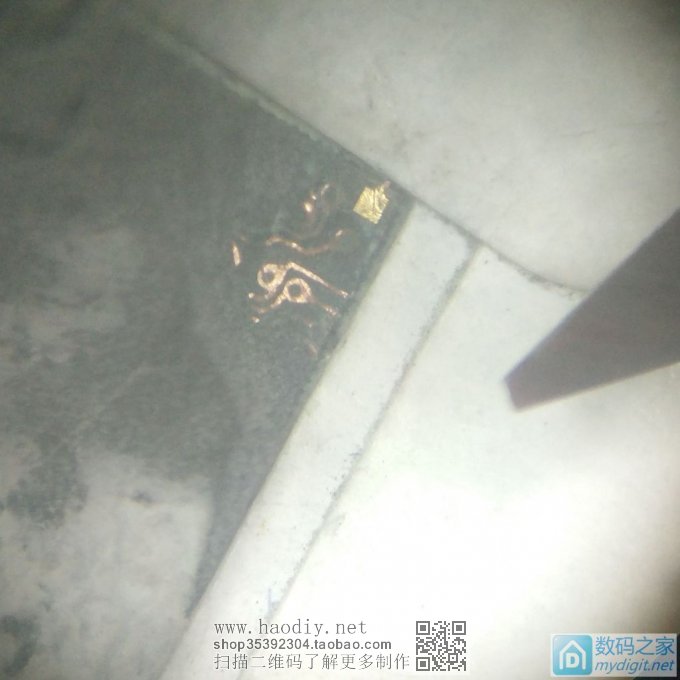

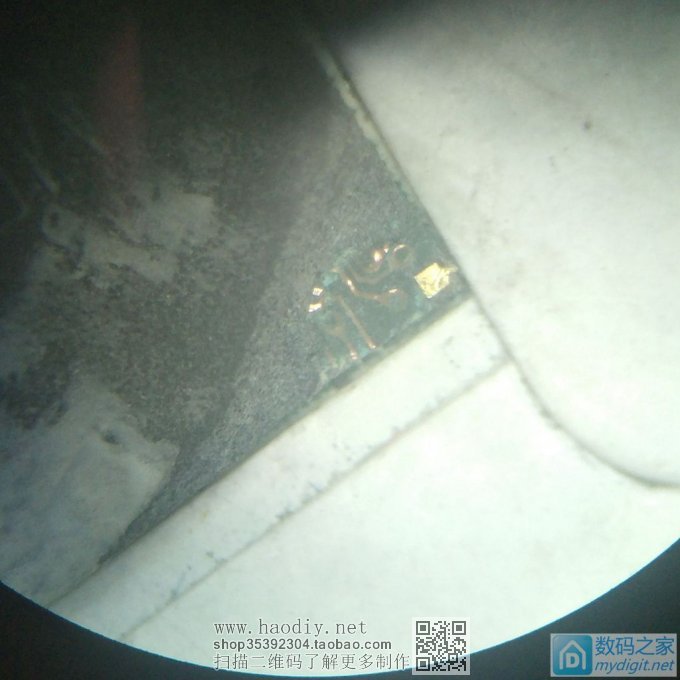

这一刀是在显微镜下动手的，刀就是PCB雕刻刀，刀尖只有0.3mm，你看刀尖那么大，就知道芯片的线有多细了

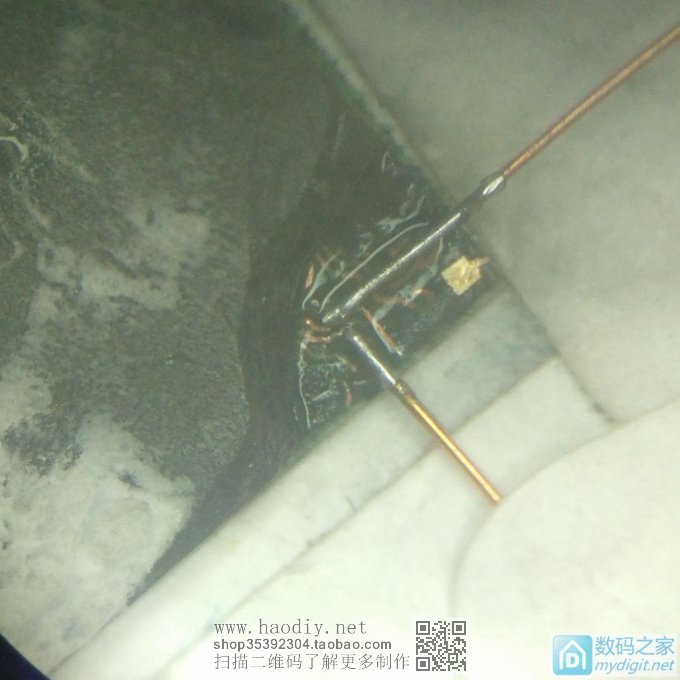

焊接，也是在显微镜下完成的，说下方法，很多人不知道 ，花太多的时间 ，我几分钟焊好我都觉得浪费时间了，第一步，给刮出来的焊点上锡，这个不用教了吧，不会的面壁去，然后是给漆包线上锡，裁下合适的长度，用胶布固定在焊点上，对好位置了，放显微镜下，用烙铁点一下，就成功了，移开烙铁，检查一下，我这图就是已经焊好的了，我用的0.2mm的漆包线，在显微镜下依然感觉比焊盘粗，有条件的友友可以用更细的线

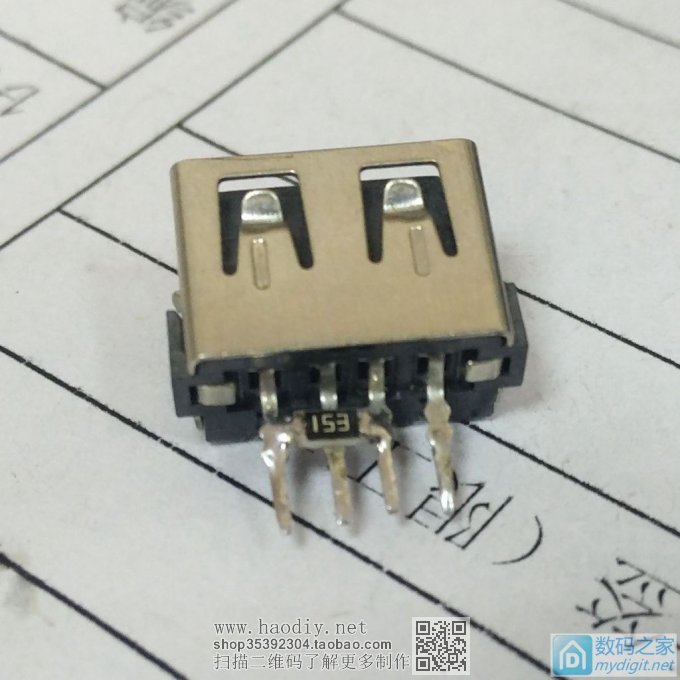

下拉电阻直接焊USB口上，两个15K，一个用1206的，一个用0805的，
两面焊，1206跨一个脚，0805直接并两脚上

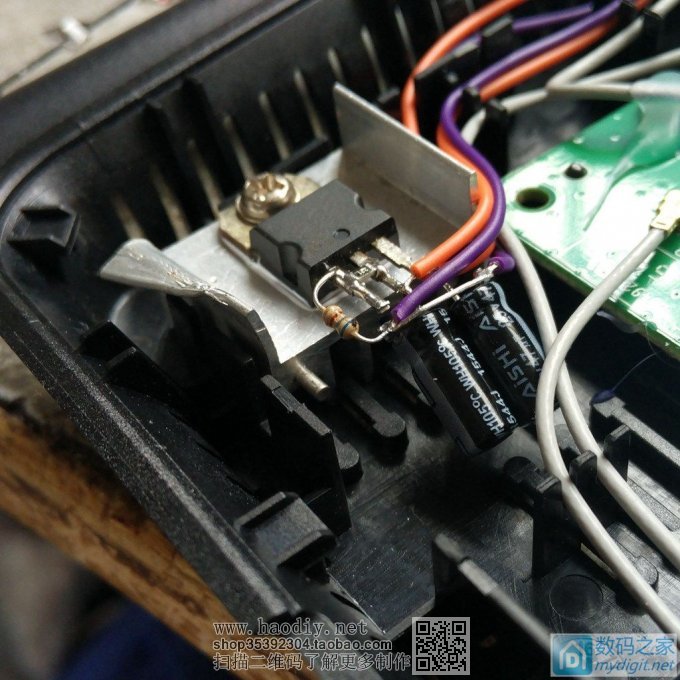

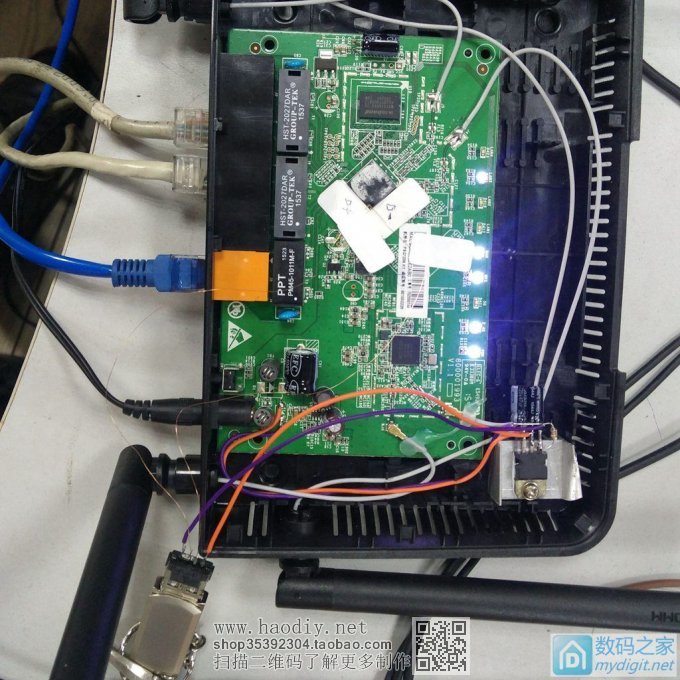

供电 ，用一个LM317加两电阻，两个电容为输入和输出滤波，设置电压为5.1V， 为什么用317，因为我找7805时没找到，找到了317，灵活运用嘛，开关电源模块我也有，不舍得用3R33S，留着别的地方用
上电，靠，两个电容没装回去，居然也行，我服了，还好没烧机
插上U盘准备测试

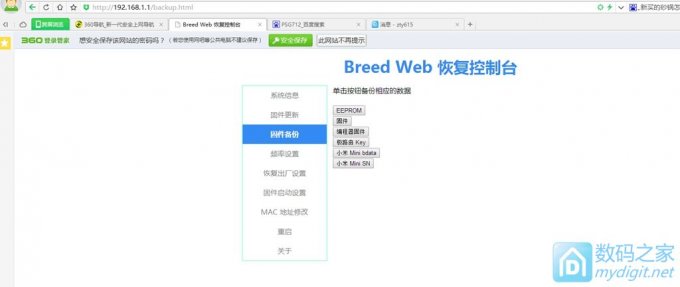

刷入WEP控制台Breed 这里有图片没记得截图，当时是用的潘多拉，U盘怎么都不显示，是不是要手动挂载呀，我不会，谁教下，另外，感觉潘多拉有个不如其它固件的地方，就是改LAN口的IP后，其它固件会刷新当前页面到新IP页面去，潘多拉的不但不会自动刷，手动刷也不行，IP不更新，要禁用网卡下，或是拔下网线，感觉太次了，（相比其它固件），对潘多拉没爱了，谁教我下，让我对它重拾信心

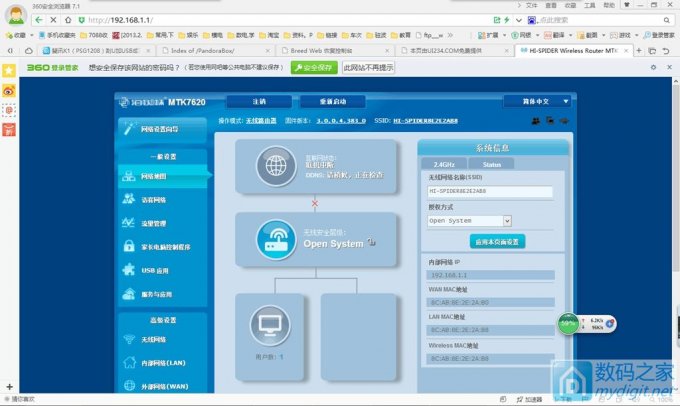

刷入了海蜘蛛，U盘未显示，检查一下，原来USB口有个线掉了，焊回

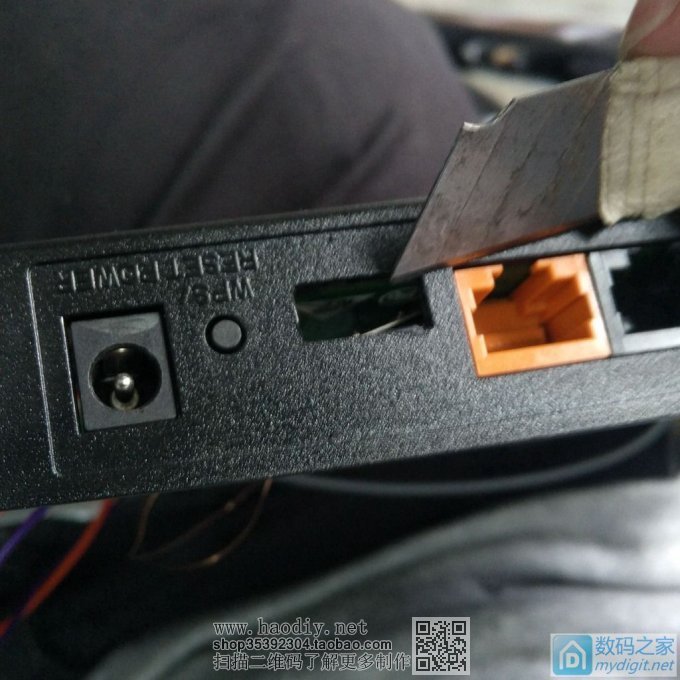

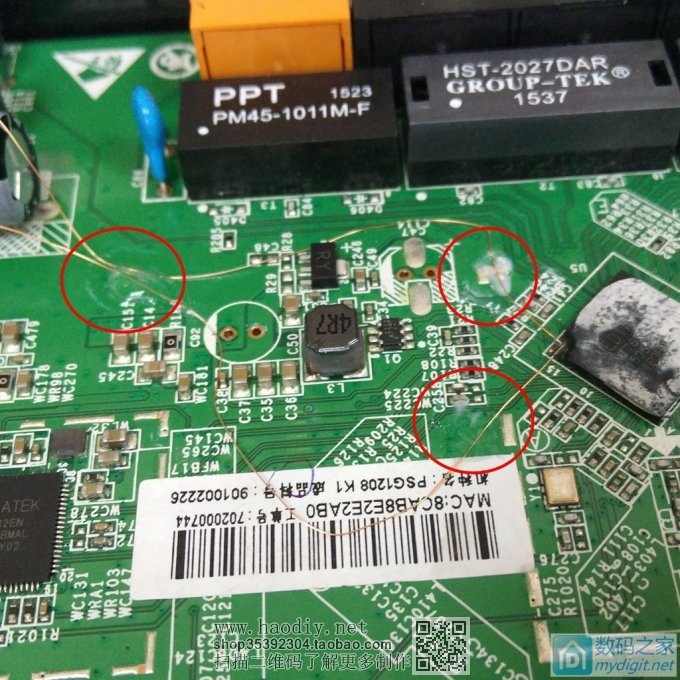

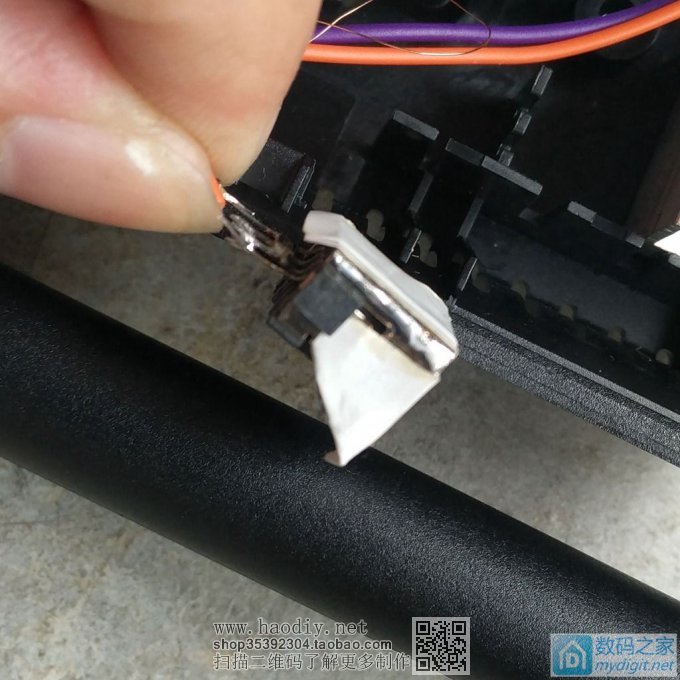

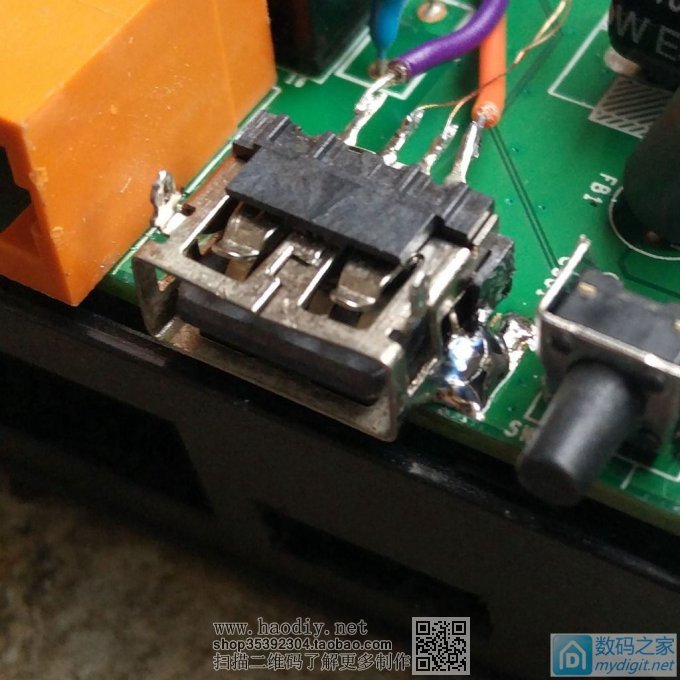

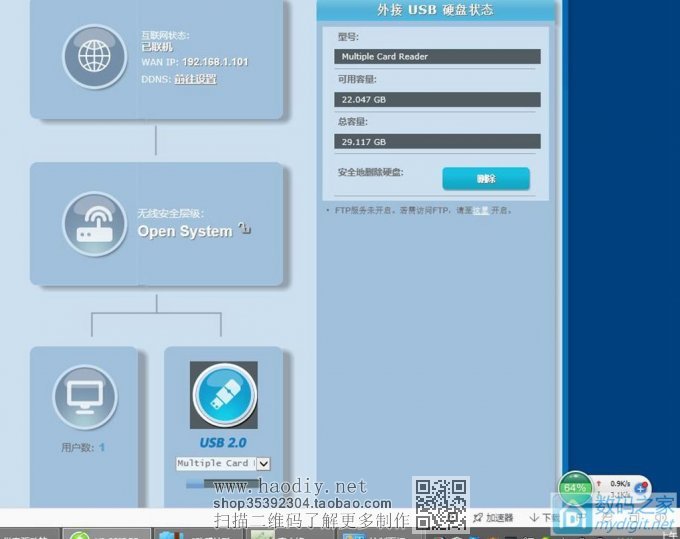

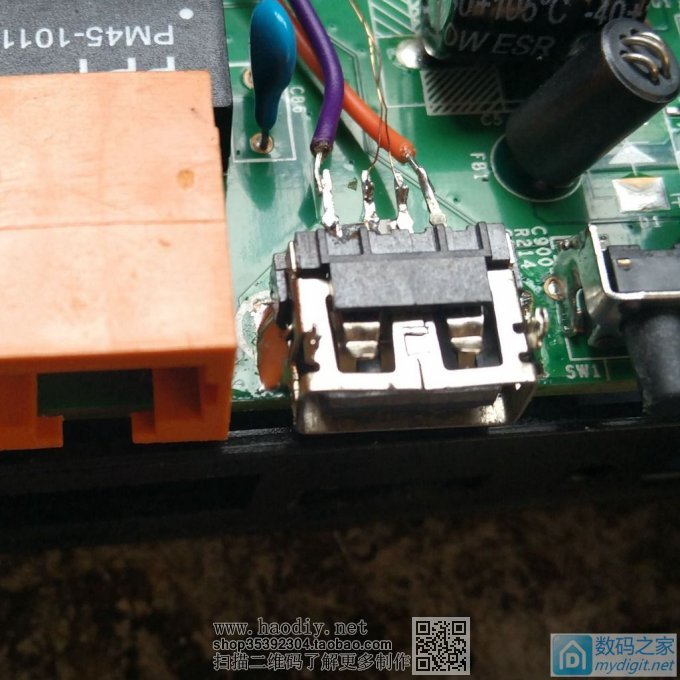

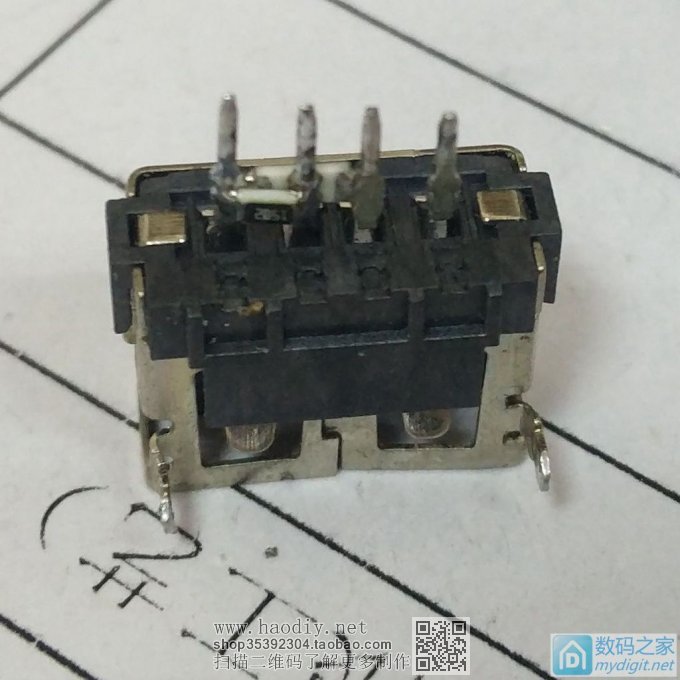

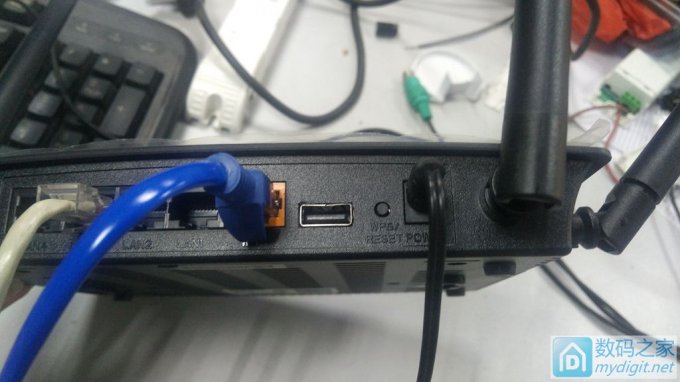

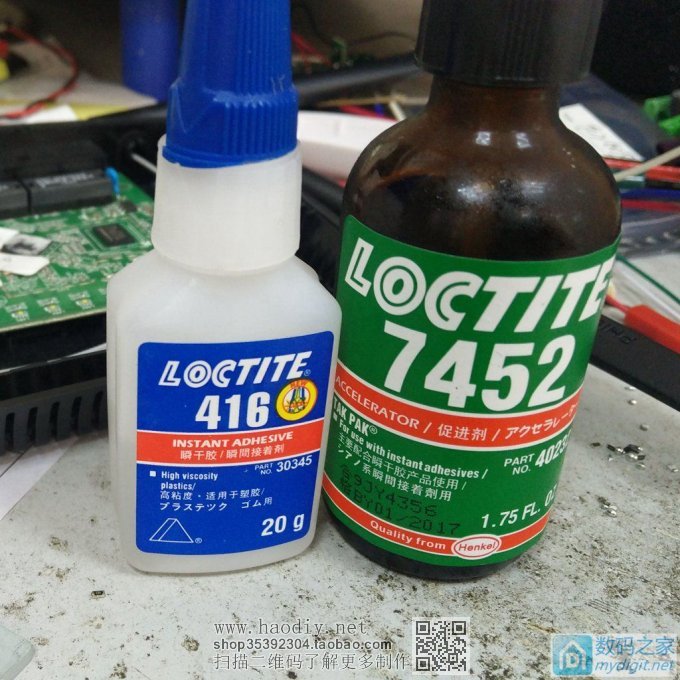

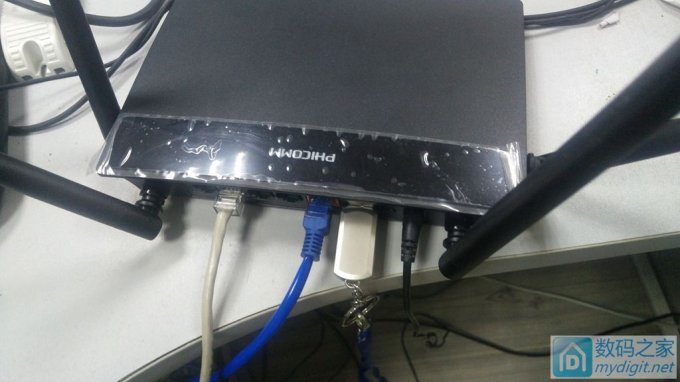

喜人的USB已经显示出来了 既然USB已经正常，那就固定起来吧，二楼，三楼还有，不急 固件下载链接在二楼  这种胶，用来固定漆包线的  图中有三处，两处基本透明的是正常，右上角发白应该是胶水与锡发生了化学反应  开壳，没有什么特别的工具 ，钻床给人家拿去了，拿刀开吧  对上USB的位置，刮开绿油，USB准备焊这上面  先处理USB，对将要焊接的部分上锡，其它部分用胶纸贴好，防止上锡  固定一边，焊点多圆滑呀  另一边，焊点一样光滑圆润，可以做为焊点的标准样品了（自大了，友友包涵，有意见的没意见的都欢迎用M砸我）  合盖，完美呀  (责任编辑：admin) |
