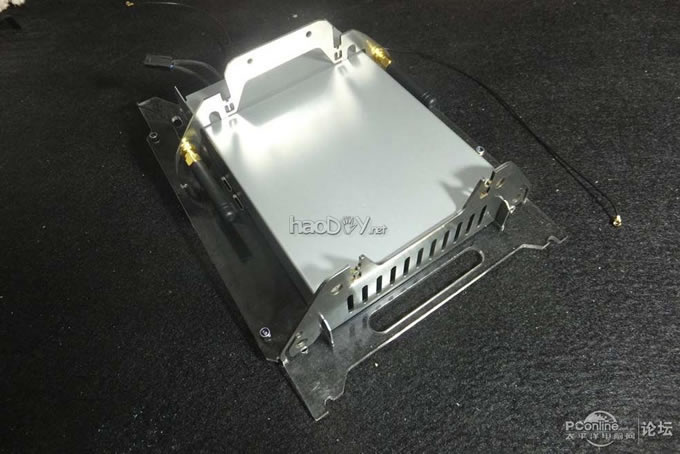

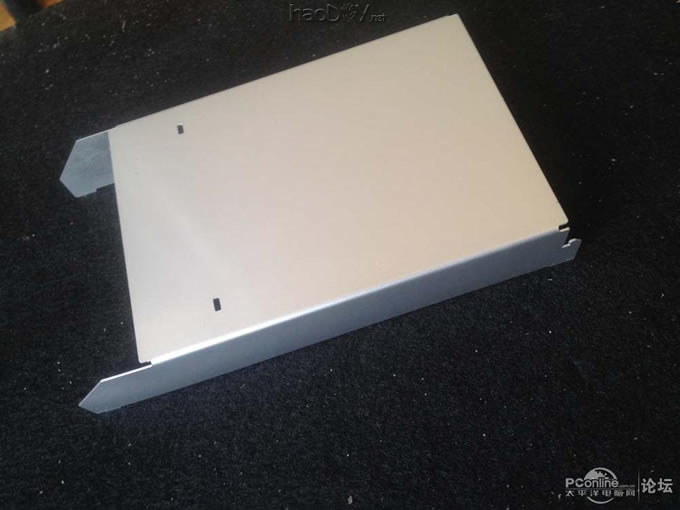

钣金件1：因为电源是裸板，用镀锌板折了一个外壳，把电源包裹起来，防止辐射，同时也更美观。

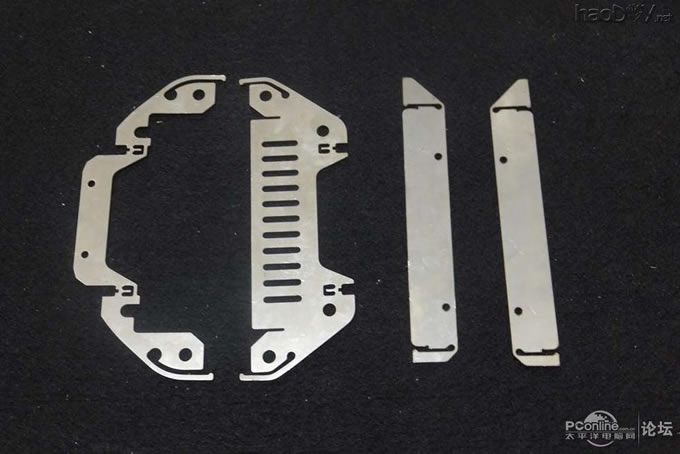

钣金件2：不锈钢激光切割，用来支撑固定，边上一副是用来固定硬盘的，为了安装方便，设计成了卡扣结构，硬盘安装只需要一插就搞定。

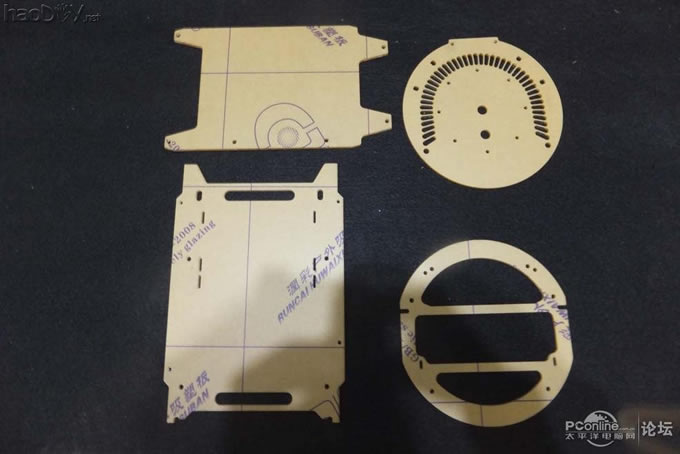

亚克力组件：为了成本和加工方便，主板和显卡等支撑用3mm亚克力切割（其实可以换成不锈钢的，那样效果更好，下次试试）

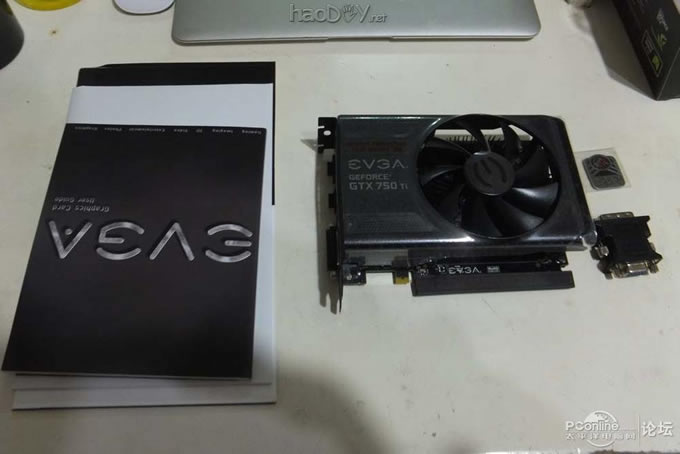

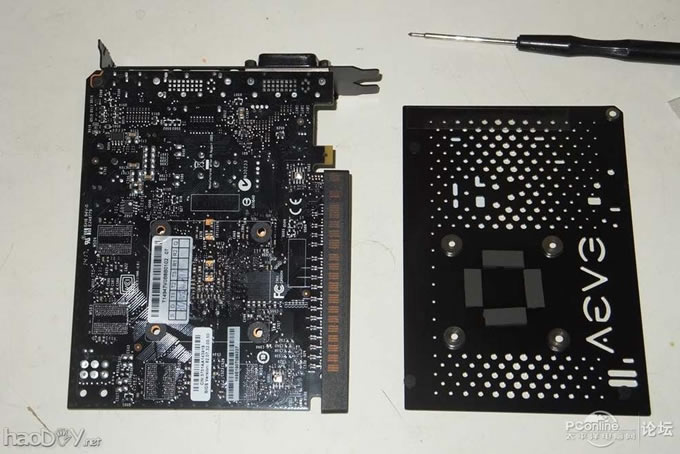

显卡：为了配色，选了黑色PCB的EVGA GTX750TI，小贵，但做工确实比原来的技嘉漂亮，而且还带背板可以防止水冷安装时候变形，关键这款GTX750Ti的接口是单排，而且不用外接电源，因此显卡可以不做任何改造。

制作--组装篇

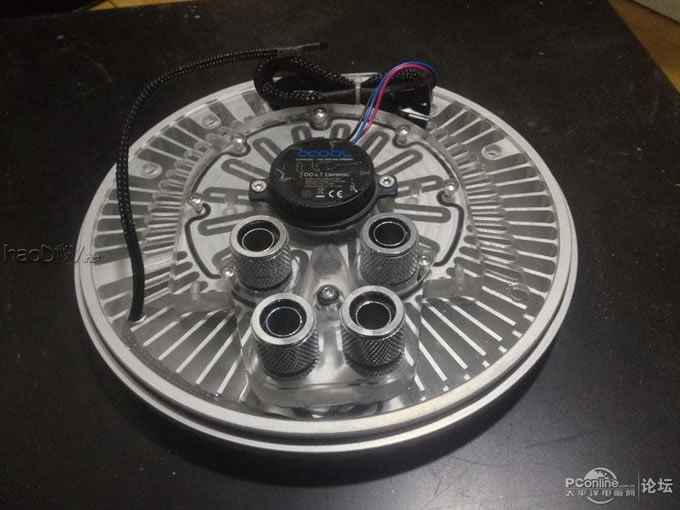

水泵和底座安装好，非常漂亮！
底座内部有2颗LED，从显卡出水口下方向上照射，可以实现管内发光的效果！！

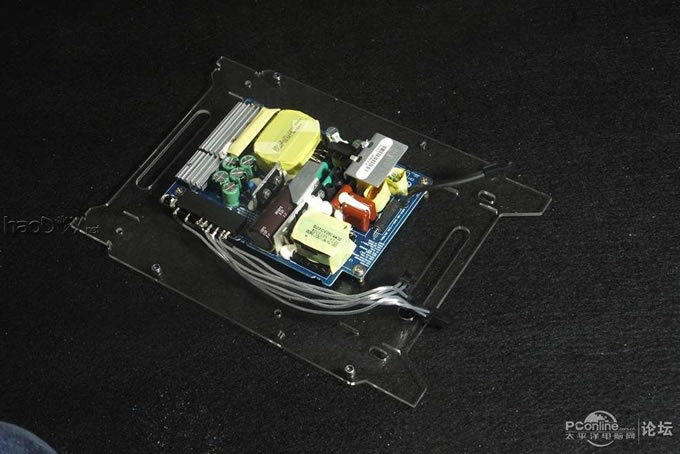

电源固定到支撑，引出了3路12V，1路给DC ATX直插，1路给CPU,1路给显卡（这次EVGA显卡没用上，留着接口备用）
钣金件安装好，下面位置固定了2个SMA插座，可以安装无线网卡的天线

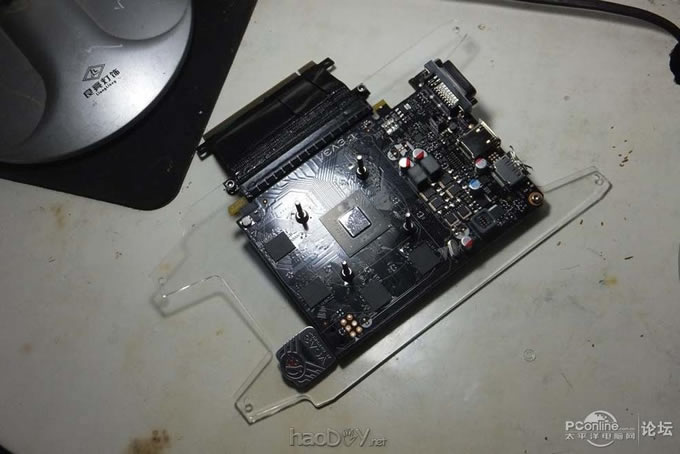

显卡安装到支持板上，水冷螺钉也安装好

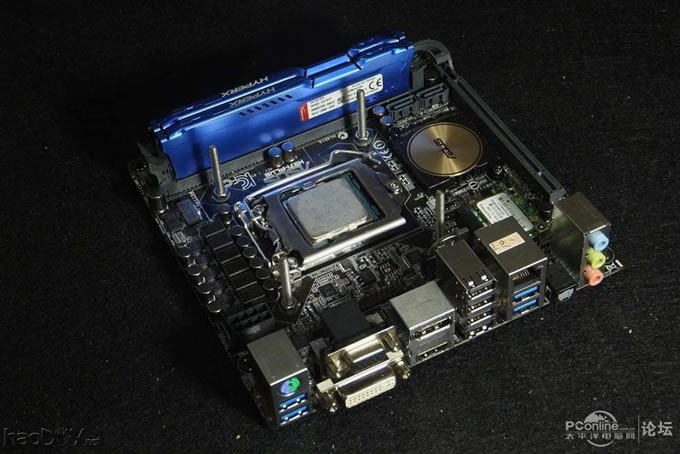

主板安装好水冷头螺钉、内存、网卡、SSD
CPU:E3 1230 V3
内存：骇客神条 8GBx2

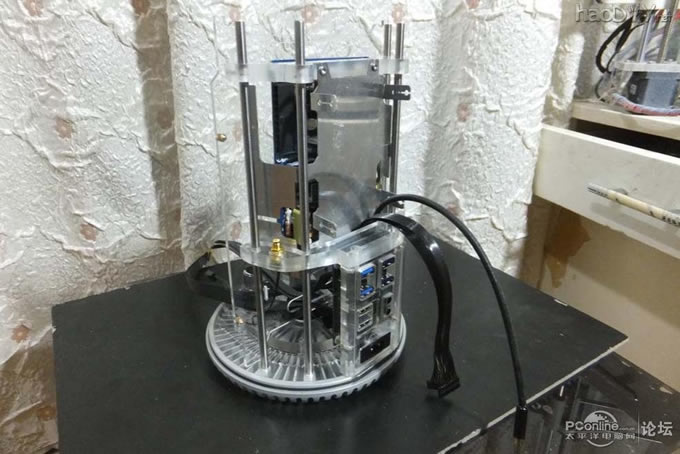

4根支撑安装，固定好电源、主板（最后更改设计忘了拍照，找了个先前版本的照片，大家看明白意思就行）
后IO安装，各种连线

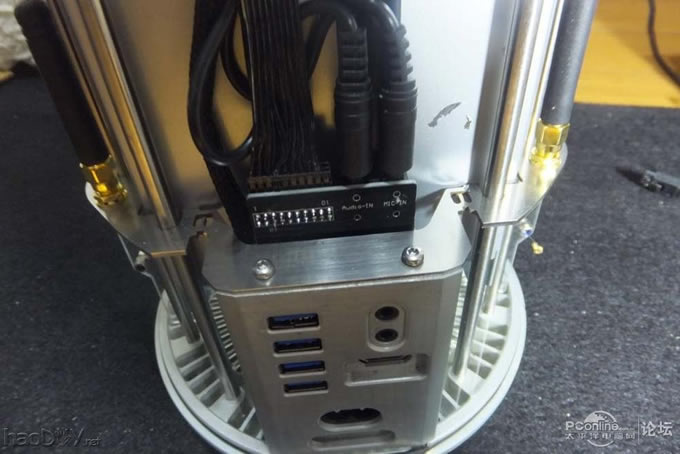

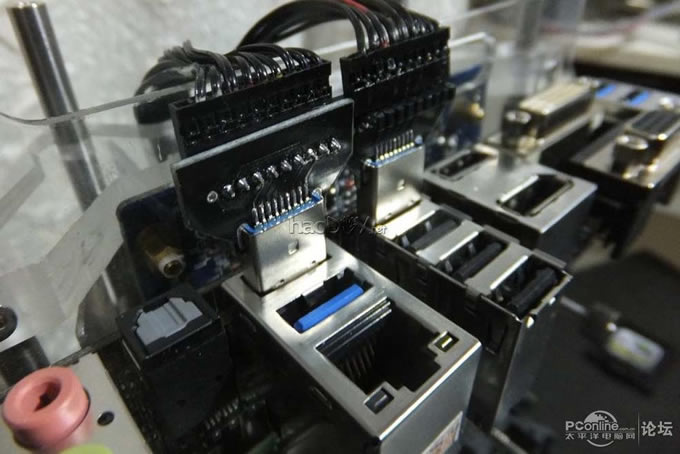

连线特写：为了布线美观，PCB设计时考虑到各种连线的开口方向，而且全部采用了稳定、可靠、方便的插座和插针连接，效果非常满意。

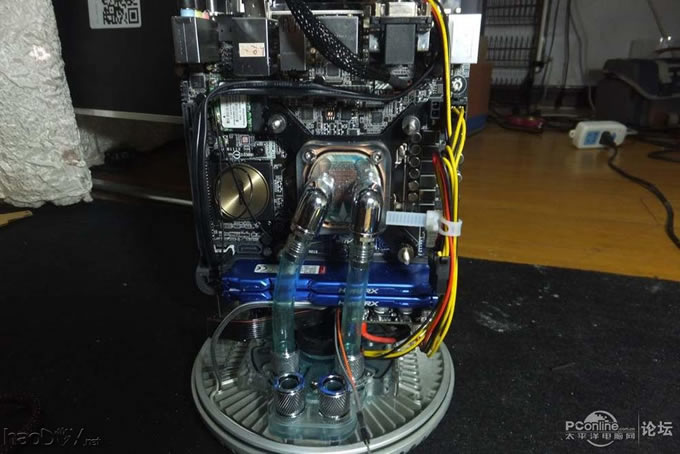

主板接线，安装好水冷头
USB3.0接头连接（第一次排线短了，有一个USB3.0位置插不上，后面已更改，但是忘了拍照片）

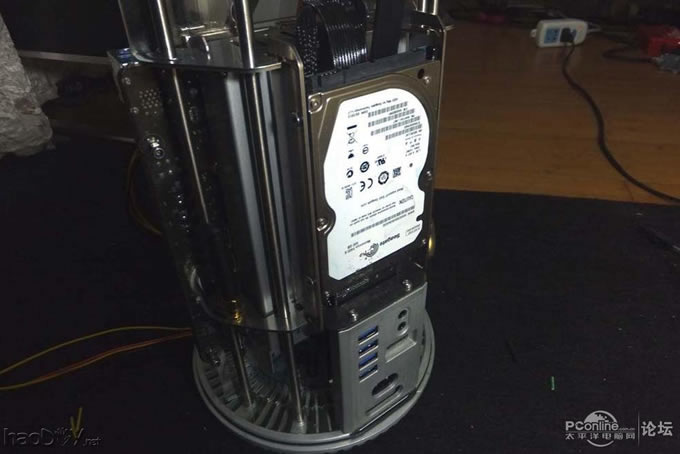

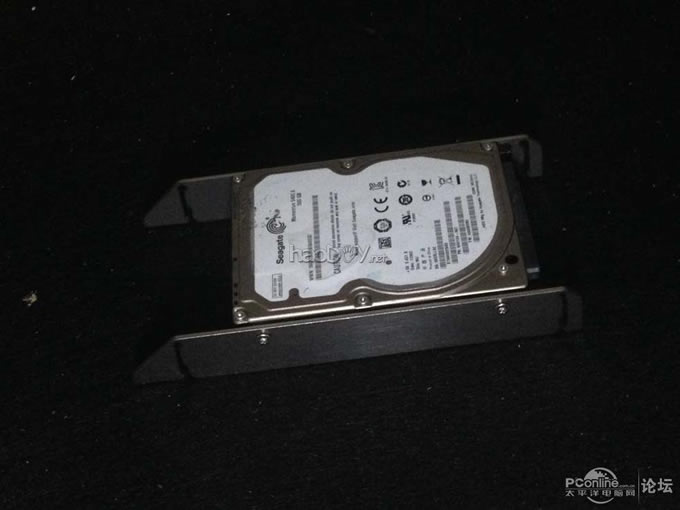

硬盘安装到支撑条上。硬盘用的以前的旧500G,平时文件都放在小米路由器里，500G够用了，只是硬盘的贴纸有点不喜欢，考虑弄什么贴纸给美化一下。
对准卡扣位置，轻轻一推，“咔哒”一声，硬盘固定好了，同时隐藏了先前的各种线
装上风扇、顶盖，连接好风扇和开关、LED
