自制笔记本ups电源

时间:2015-06-12 15:45来源:itbbs.pconline.com.cn 作者:admin 点击:
晒下TPY 一烧鸡,电压下降0.4V 嗯,没掉电 再晒晒神船 神船大法好~ 剑灵的壁纸,好怀恋当年与基友凌晨偷偷跑去网吧一起撸剑灵的情节 充电ing,明天带去学校 不足处: 1、没外壳,就怕手贱的孩纸去摸 2、不知道电池
学校真心坑,晚上九点下课,十点寝室准时停电,手机电都充不满
然后寝室一基友,把插板线搭到楼道照明用电上我们寝室舒坦一时,然后被学校查到
那接线的基友被开除,我们寝室其他人被记大过处分
一不做二不休然后....



                                                            测试ing~


                                                              电瓶电压表


                                                             降压板




                                                    2A负载,负载电阻好烫


                                                 猪脚升压板寒酸的说





                                                               零时做的插头
 DC插头里正外负笔记本自带的适配器参数上写的有#p#分页标题#e#没有?!自己用万能表去~


                                 戴尔,神船,清华同方,老痴想(IBM)的DC插头都有
                                   就是莫有新痴想的方块DC插头价格摆在这


                                                                       准备剪线
                                      (学校办公室没人要的笔记本适配器大把大把,好地方咩)



                           WQNMLGB,烙铁头烧了,白光啊没黄花质量好

                                                  翻出原先的黄花电烙铁继续!
                                    表为我焊点为何这么垃圾焊久了会报废
                                                                       bingo



                                                      焊开关ing,各种折腾!



#p#分页标题#e#






                                                        拨出3P风扇插座的测速针








个人认为拖锡一般



                                从左到右,升压板-电压表-USB降压板-散热风扇



注意:开关不要焊久了,要不然又是报废











                                         准备固定万能的长疯...热熔胶


                                                            撸出线芯



#p#分页标题#e#                                                        插到升压板输出口





妥妥的






电瓶电压















果体图欣赏完,实测去


                                                               去死啊,你这混蛋


                                                              V5 V5成功







平板,手机都莫有问题

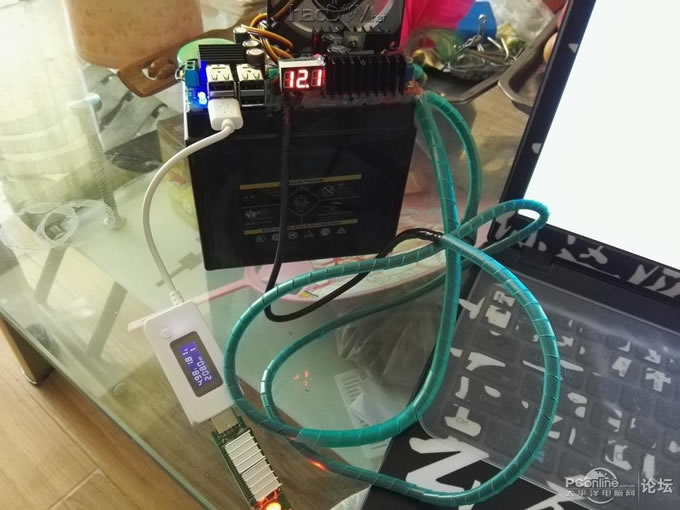

2A负载也莫有问题



此时的电瓶电压

#p#分页标题#e#

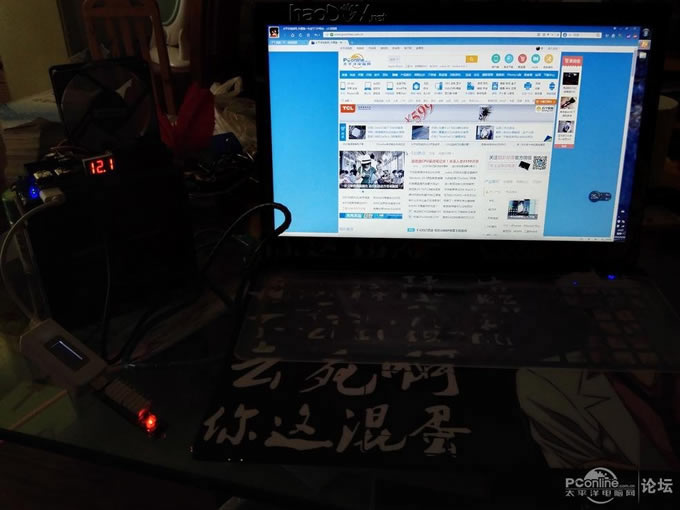

晒下TPY




                                                     一烧鸡,电压下降0.4V

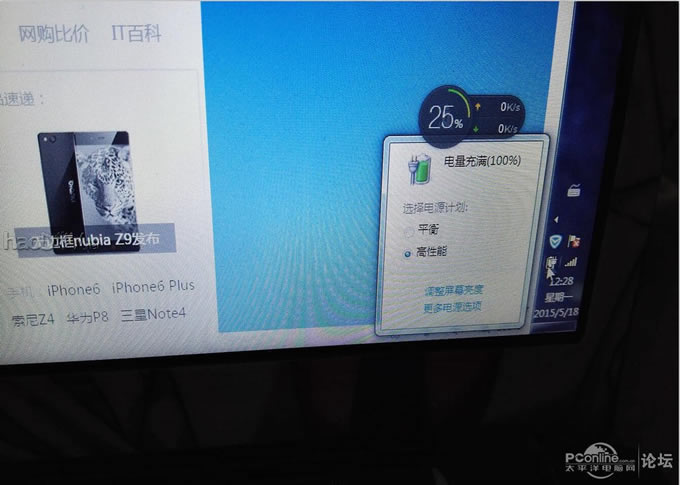

  嗯,没掉电

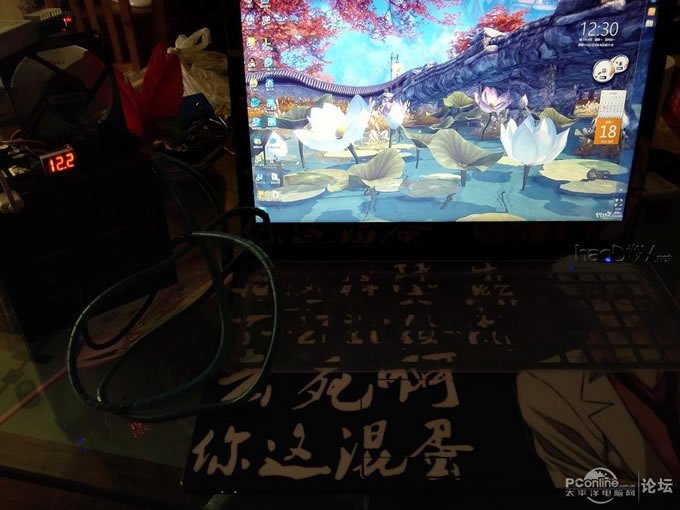

再晒晒神船神船大法好~


                 剑灵的壁纸,好怀恋当年与基友凌晨偷偷跑去网吧一起撸剑灵的情节

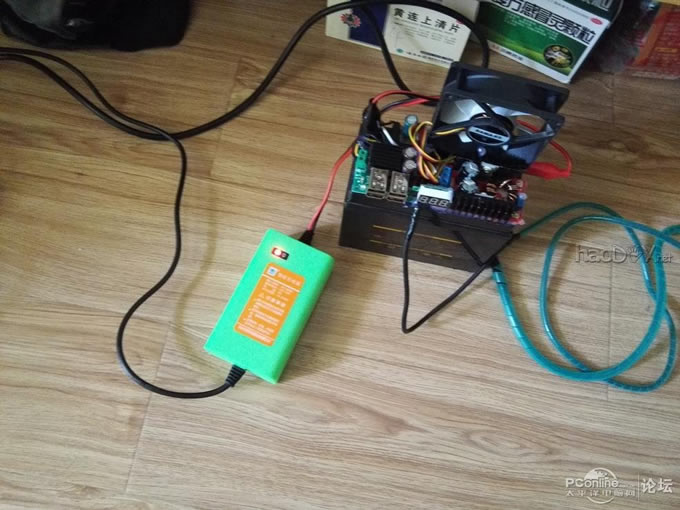

                                                         充电ing,明天带去学校

不足处:
1、没外壳,就怕手贱的孩纸去摸
2、不知道电池容量,上面没写(家里摩托车上拆的,其实我该拆汽车电瓶的



荣耀6plus像素不错,微距比iPhone6好

各部件参数:
USB降压板9-14V输入 5V 4A输出低于9V就不工作,刚好是电瓶最低电压如果继续放电会损耗电池容量

升压板 输入10-32V  输出12-35V 6A输出:被动式散热100W  主动式散热150W笔记本不低不高120W...



the end
