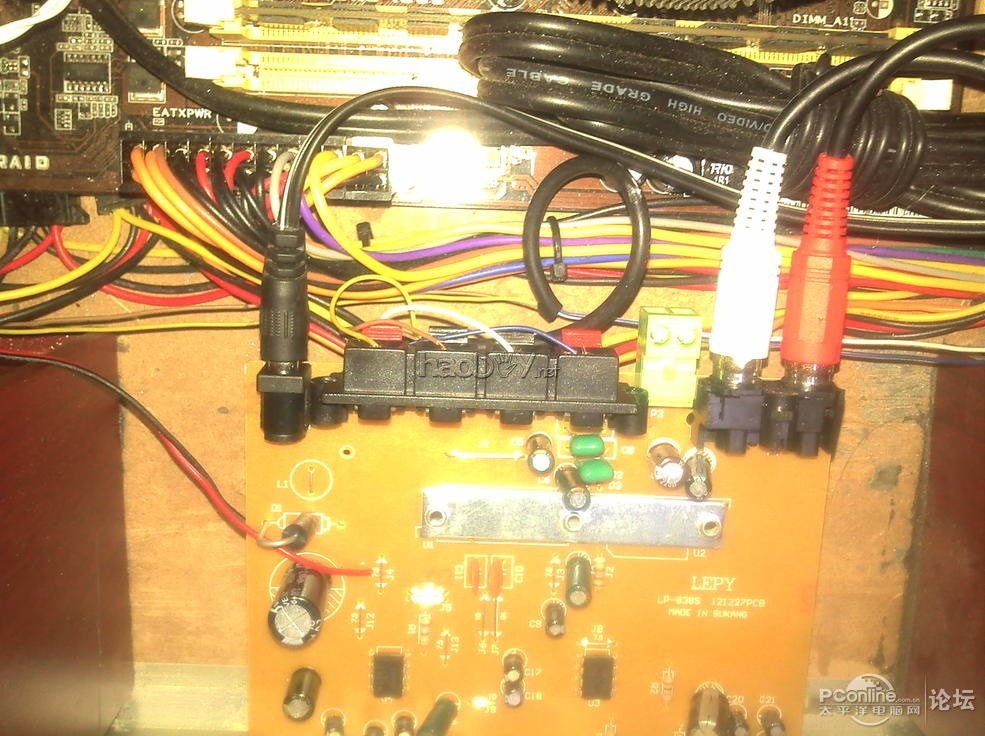

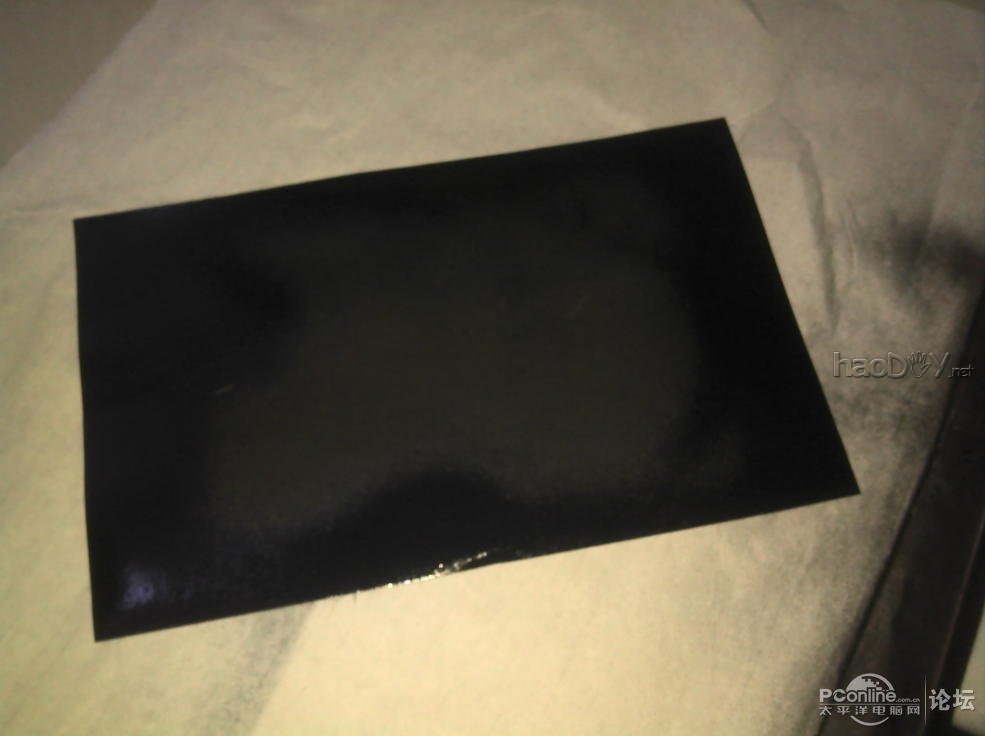

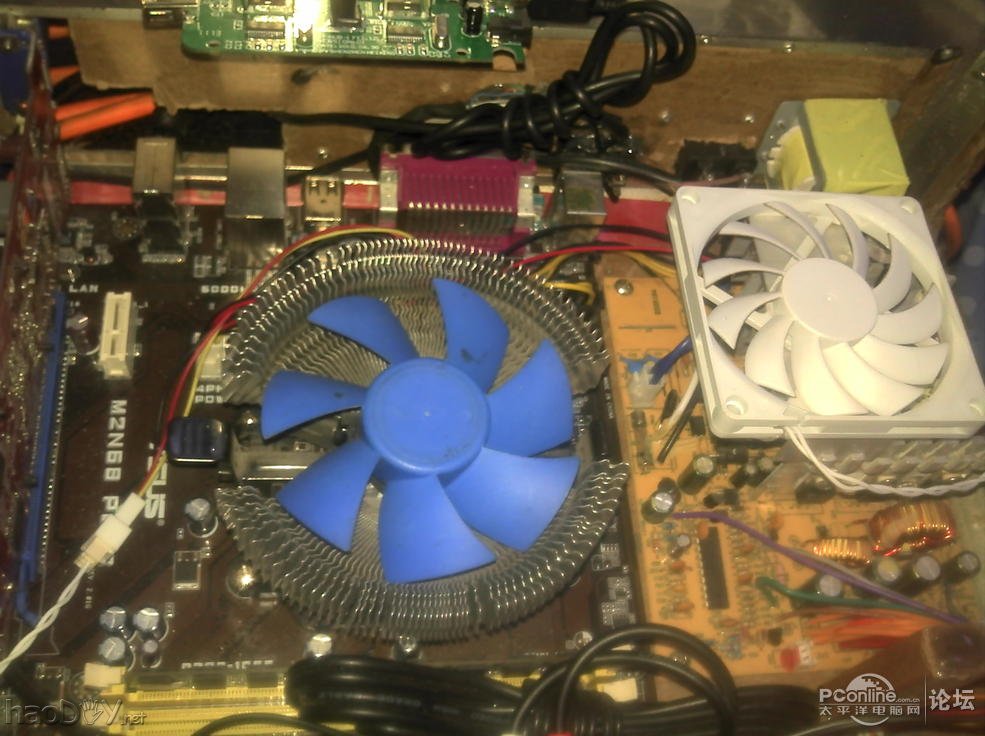

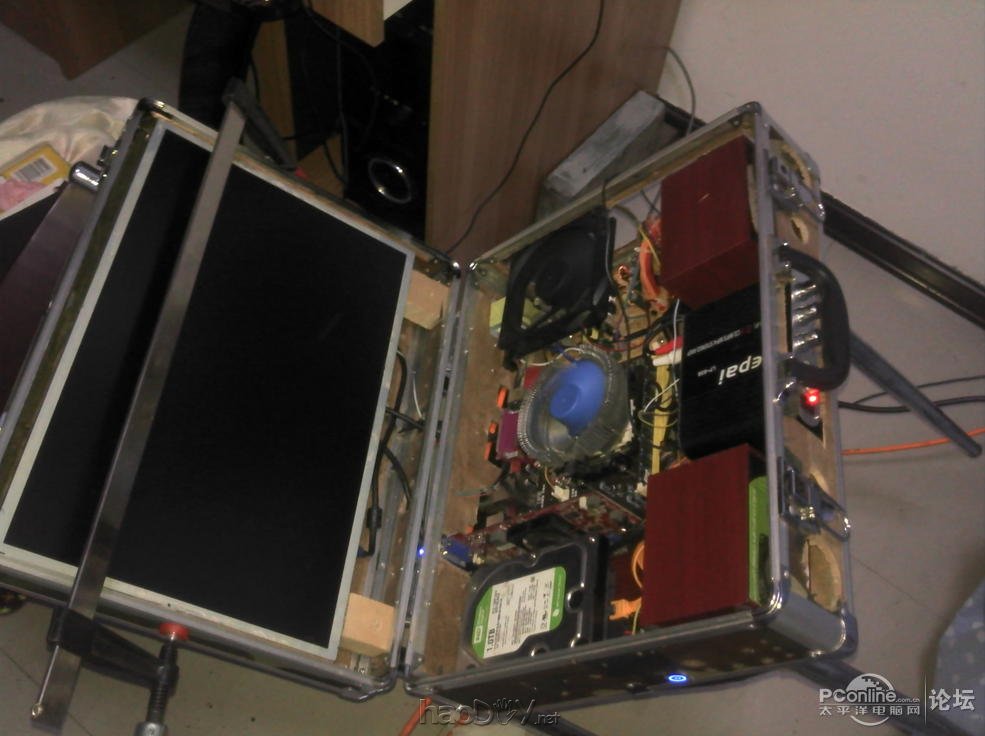

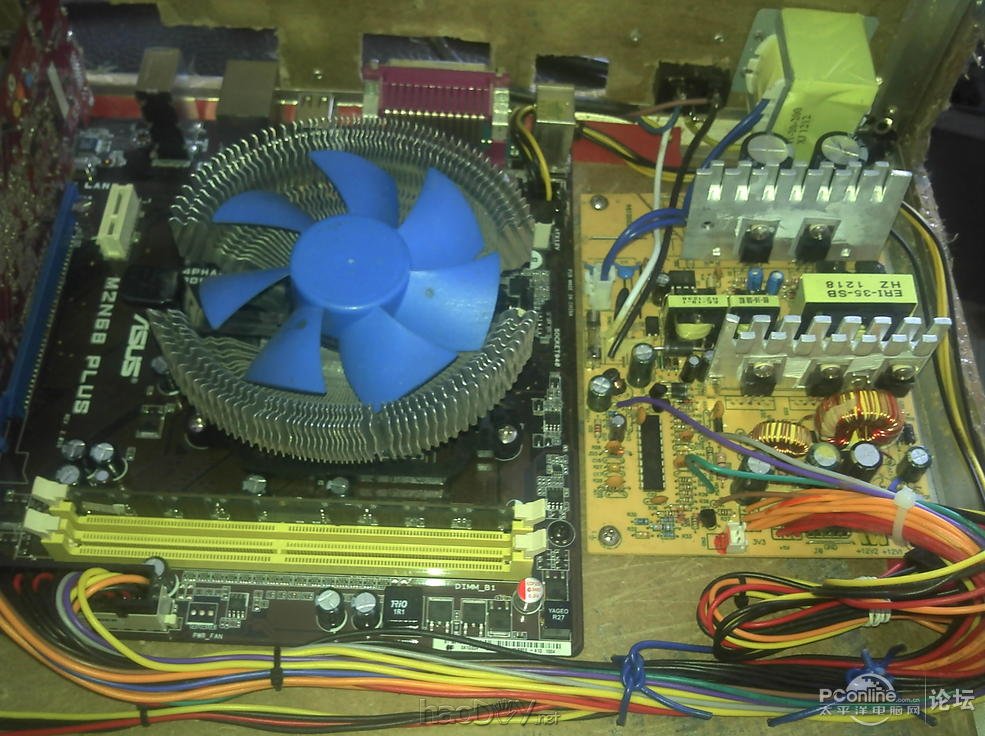

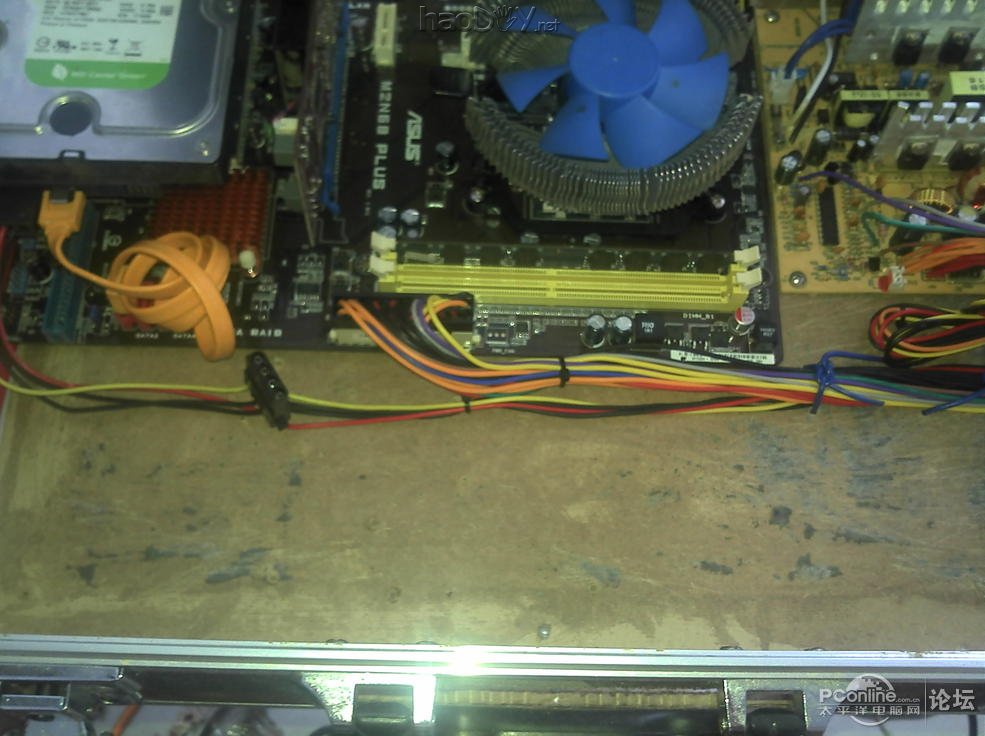

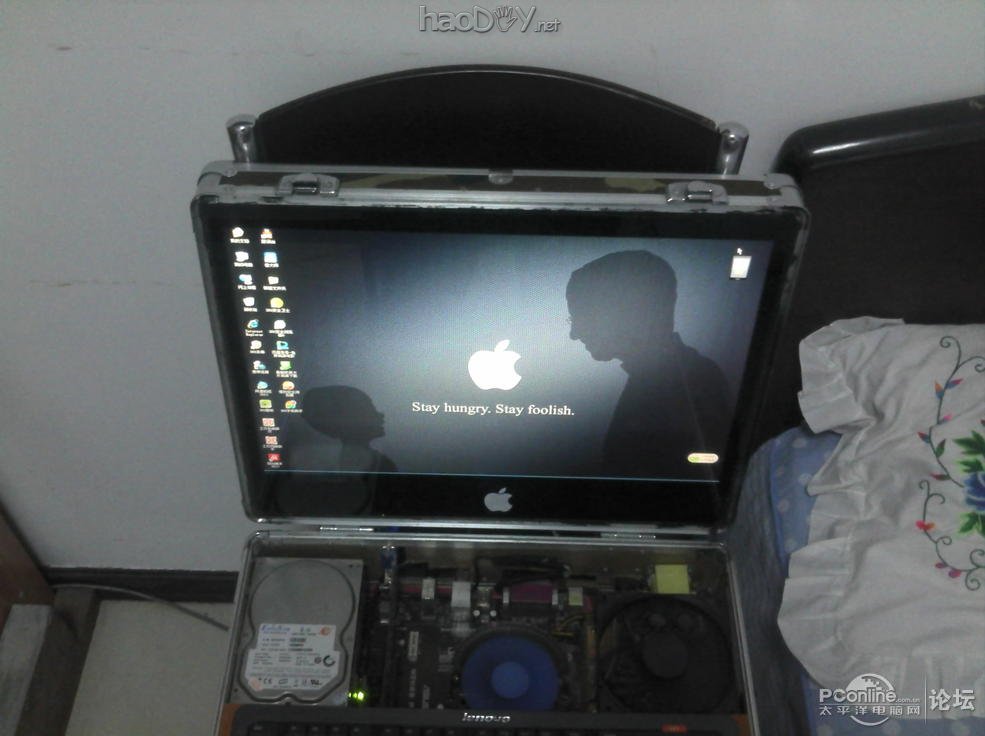

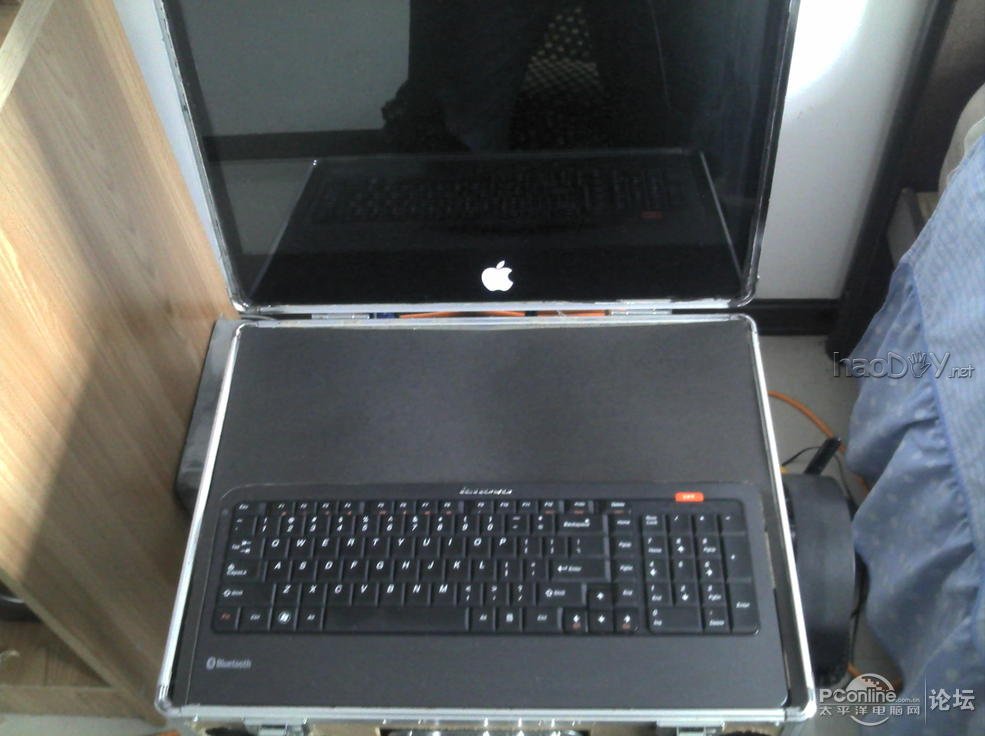

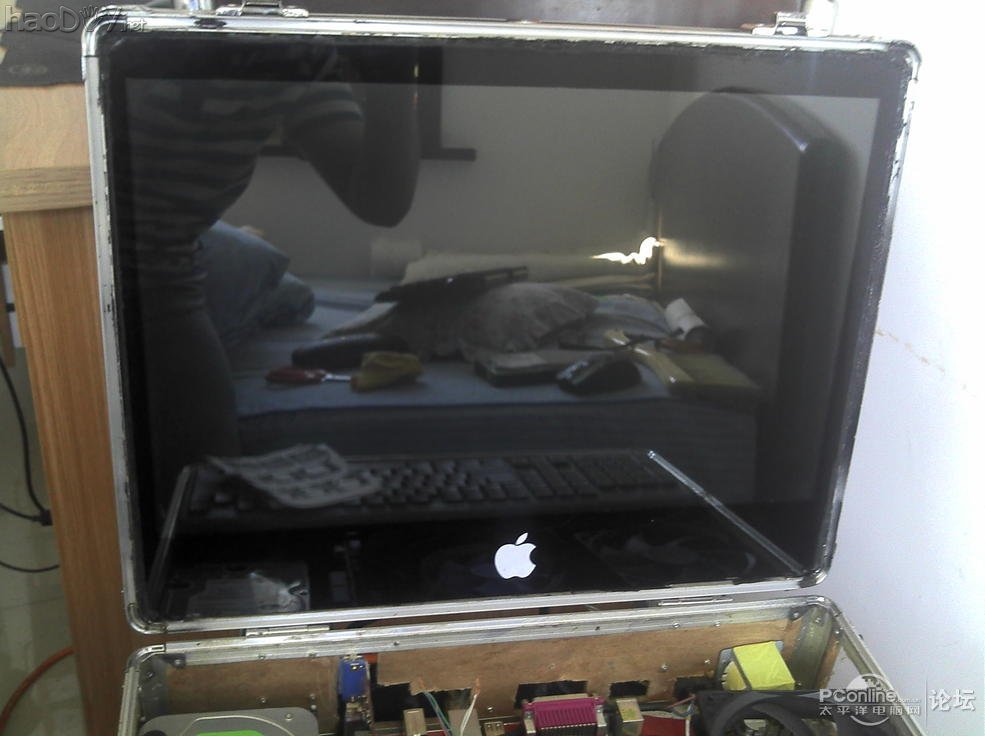

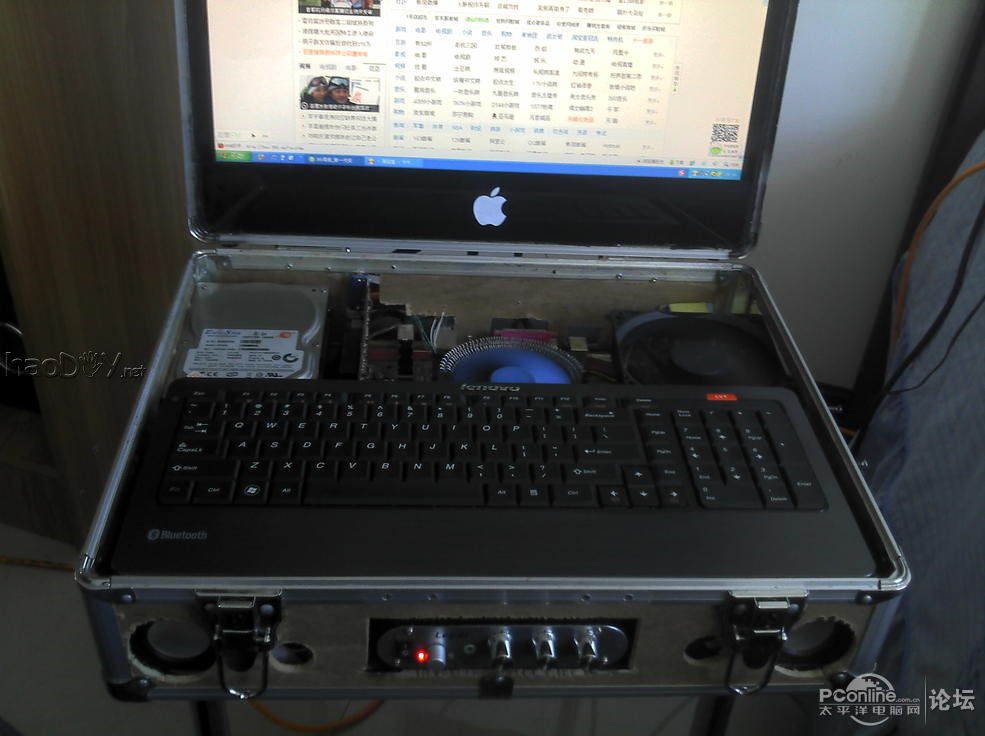

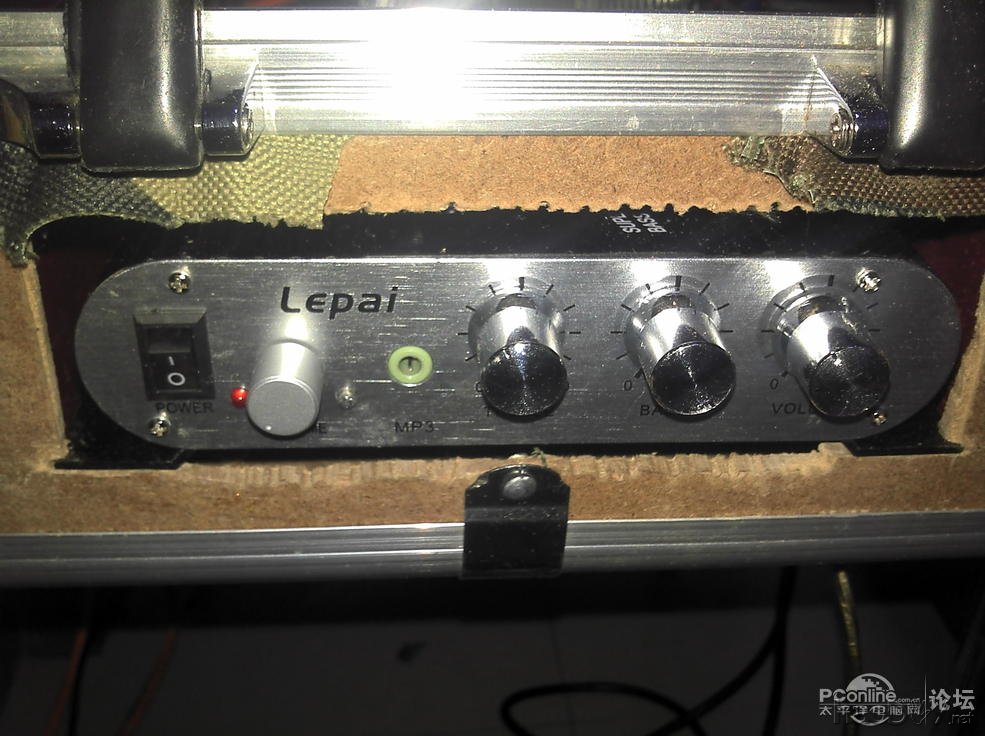

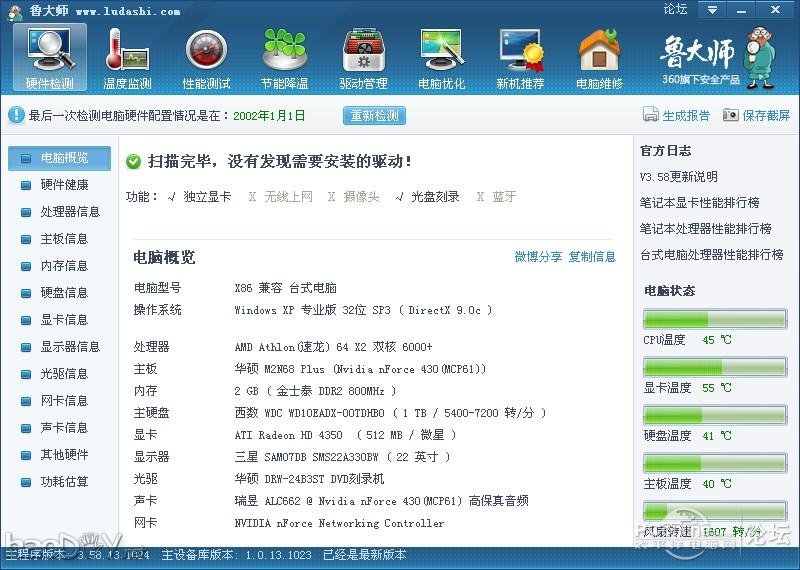

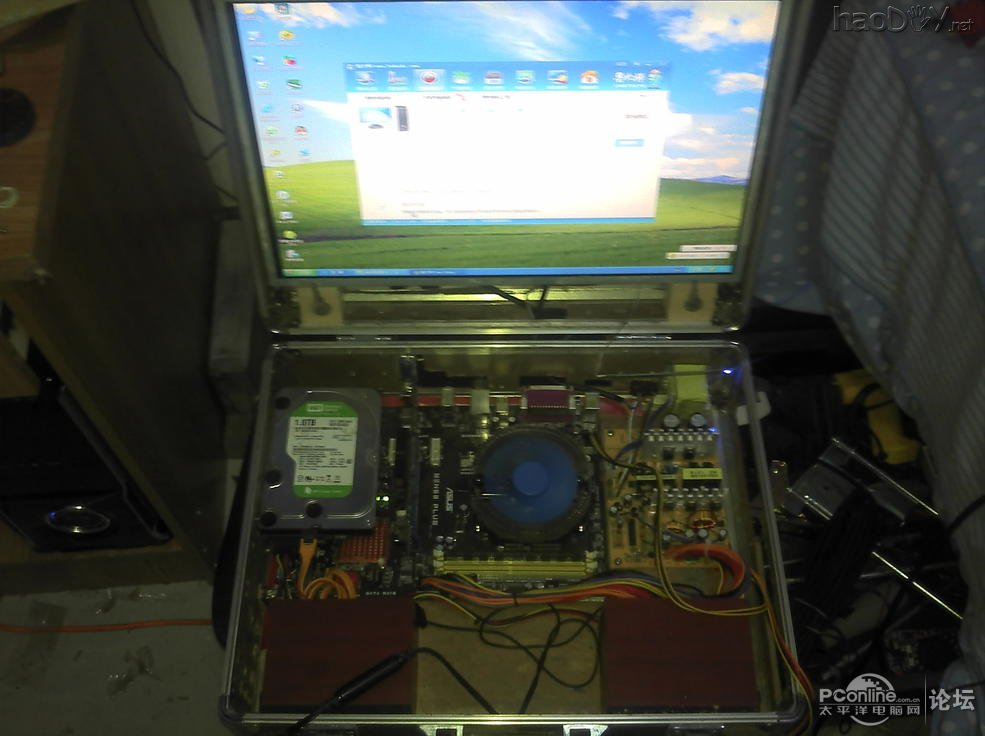

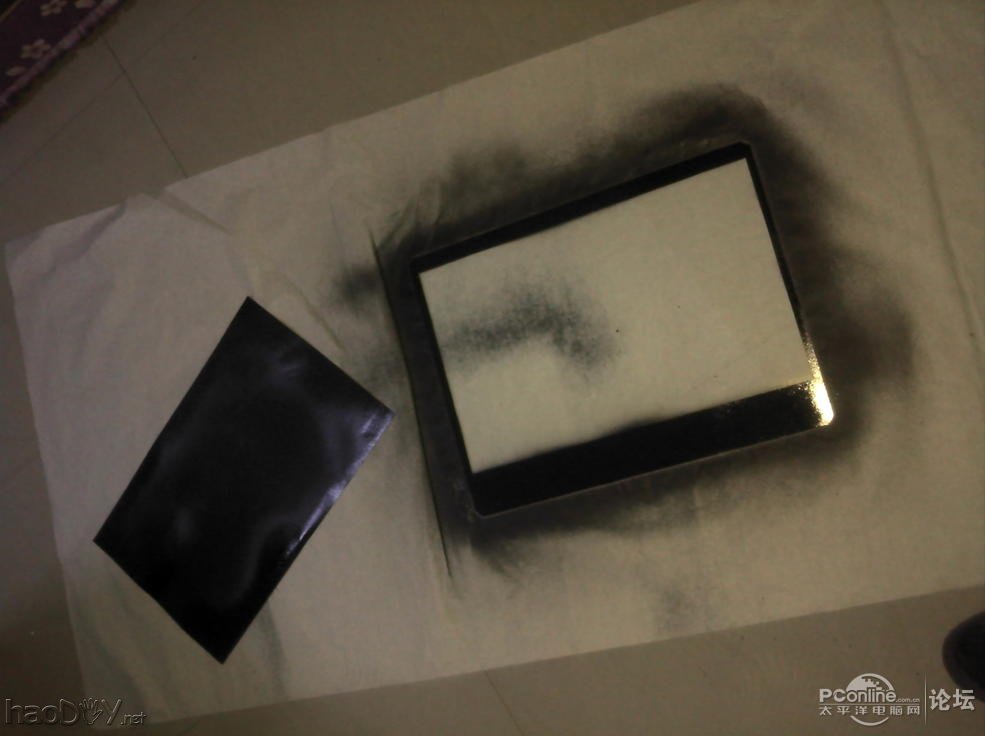

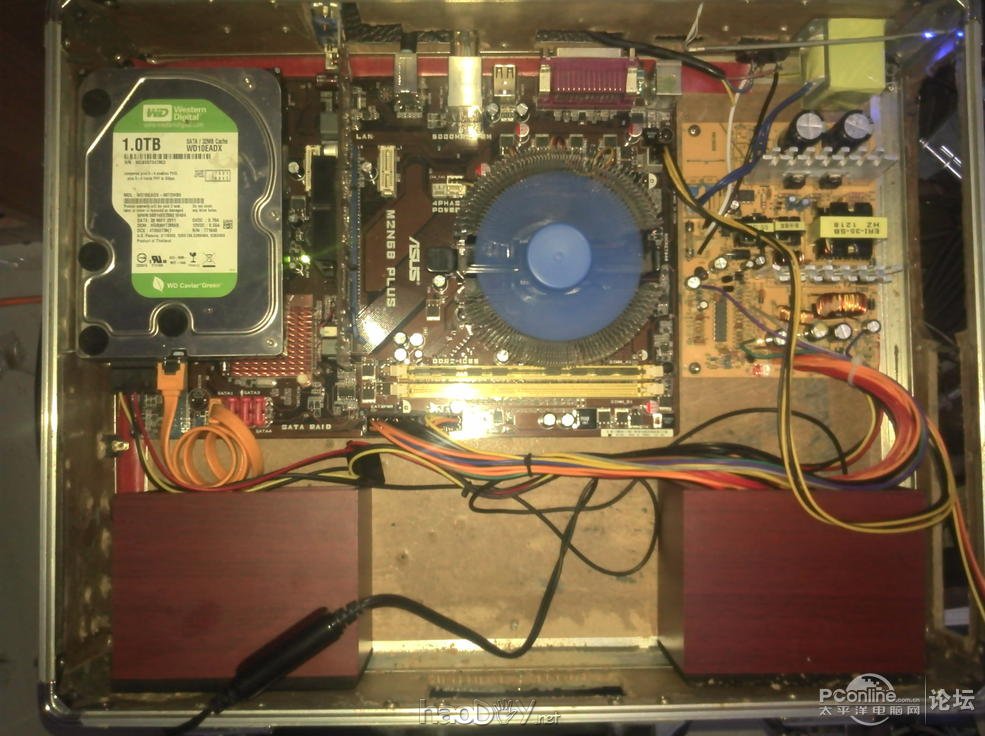

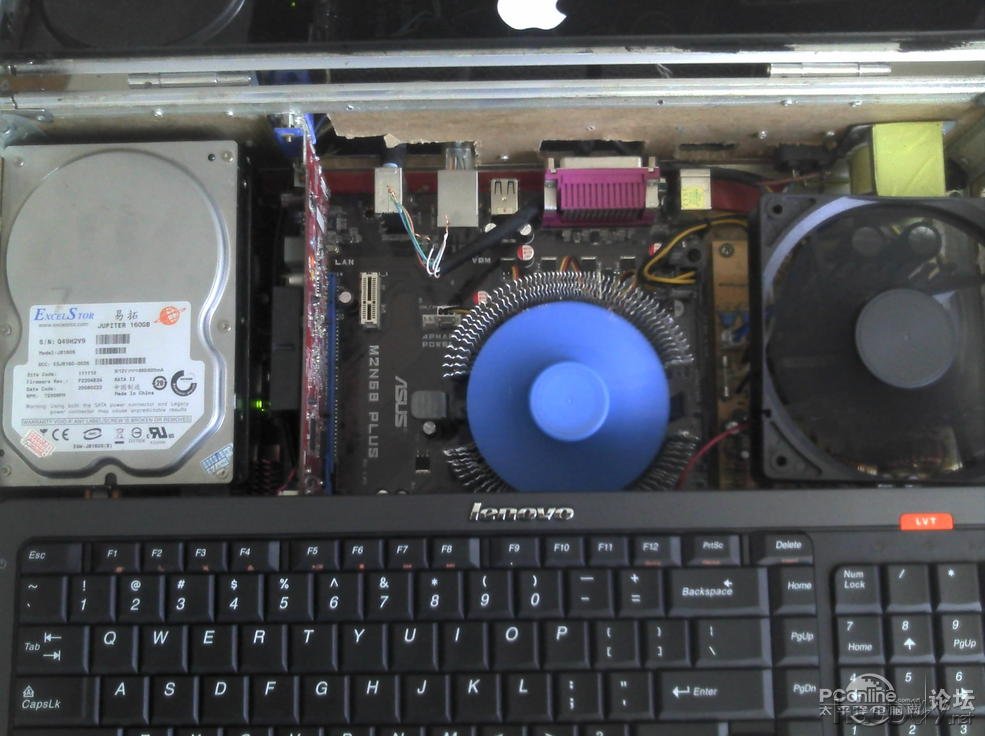

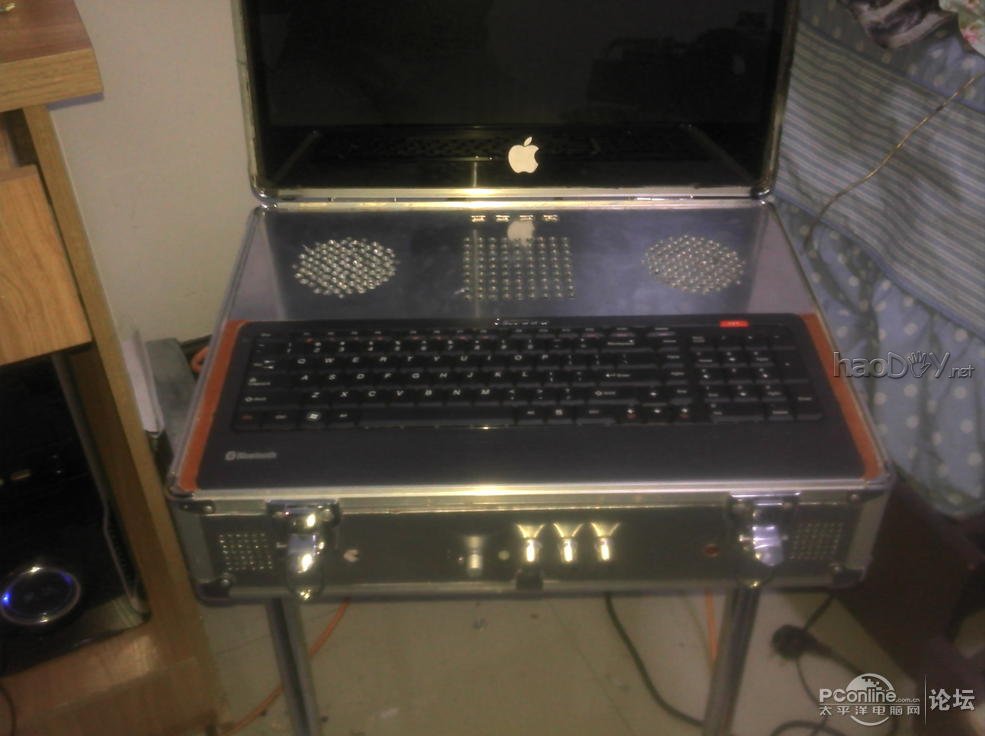

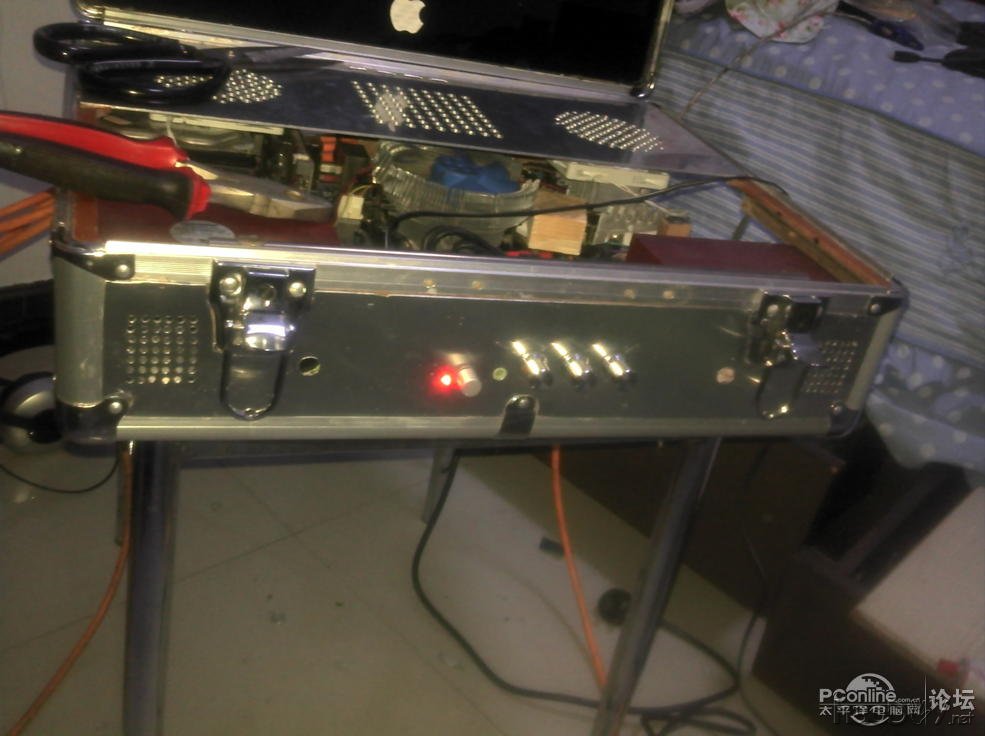

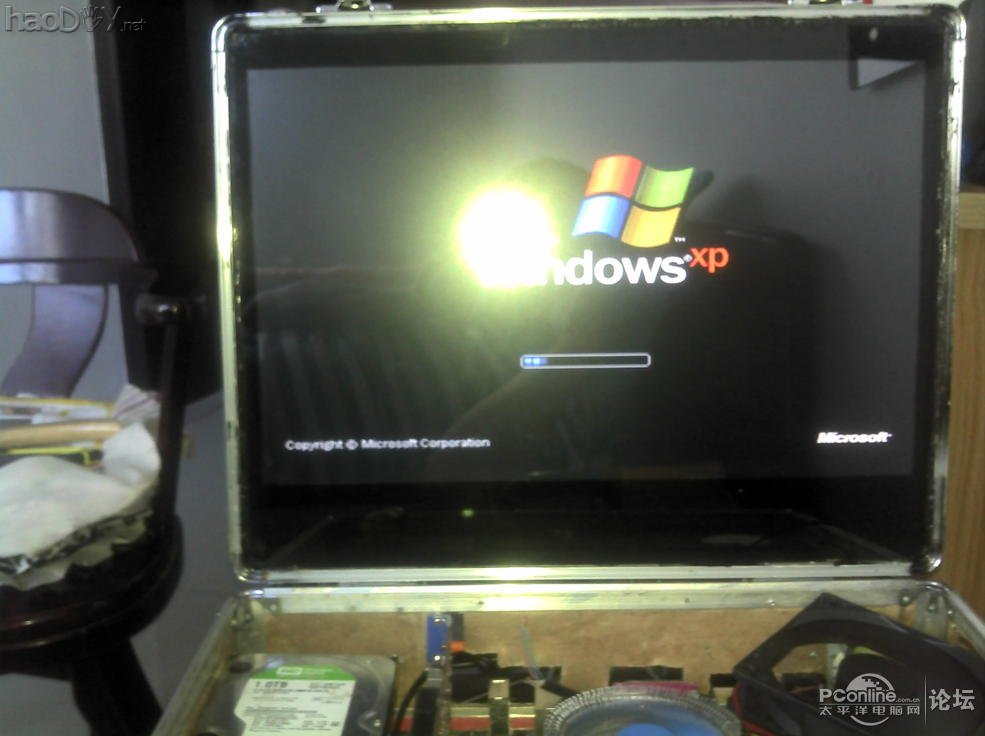

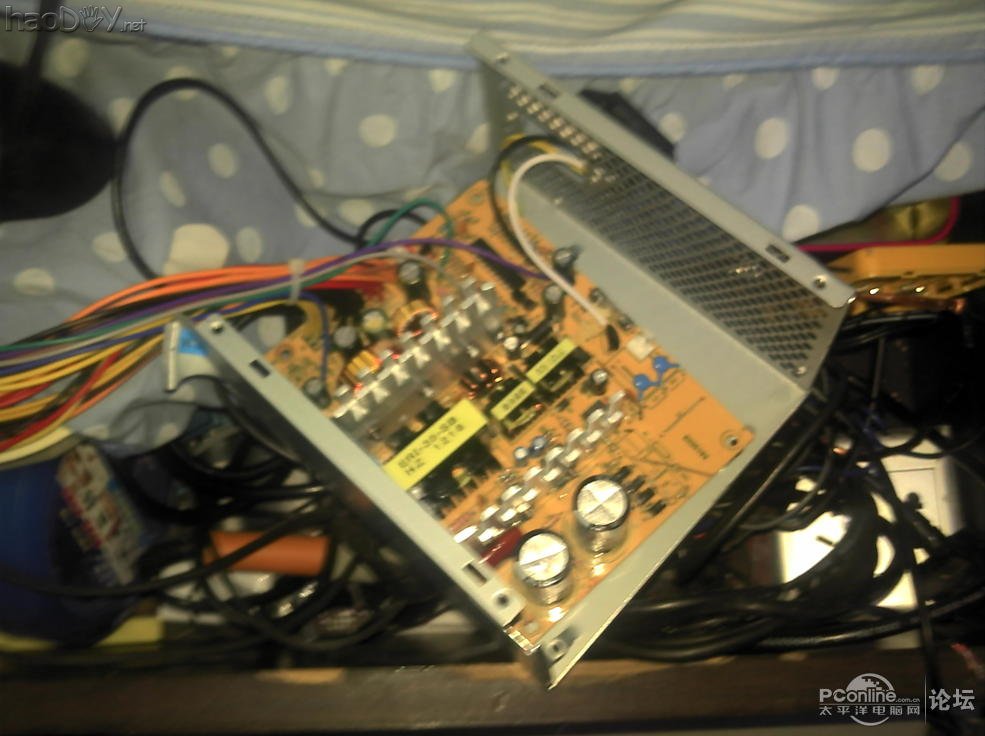

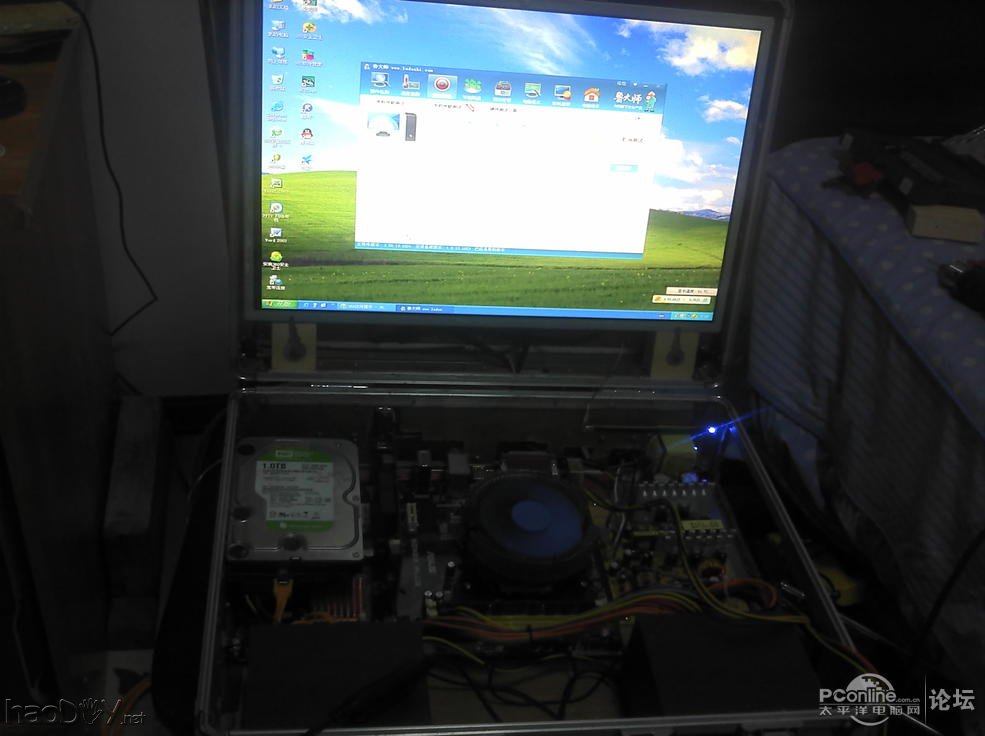

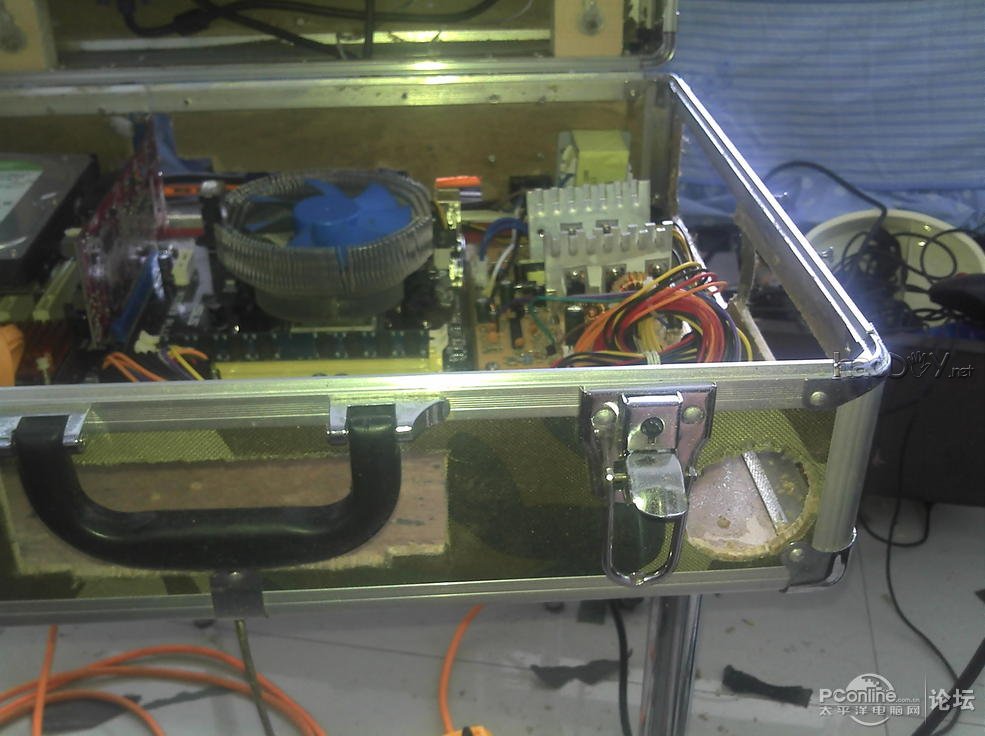

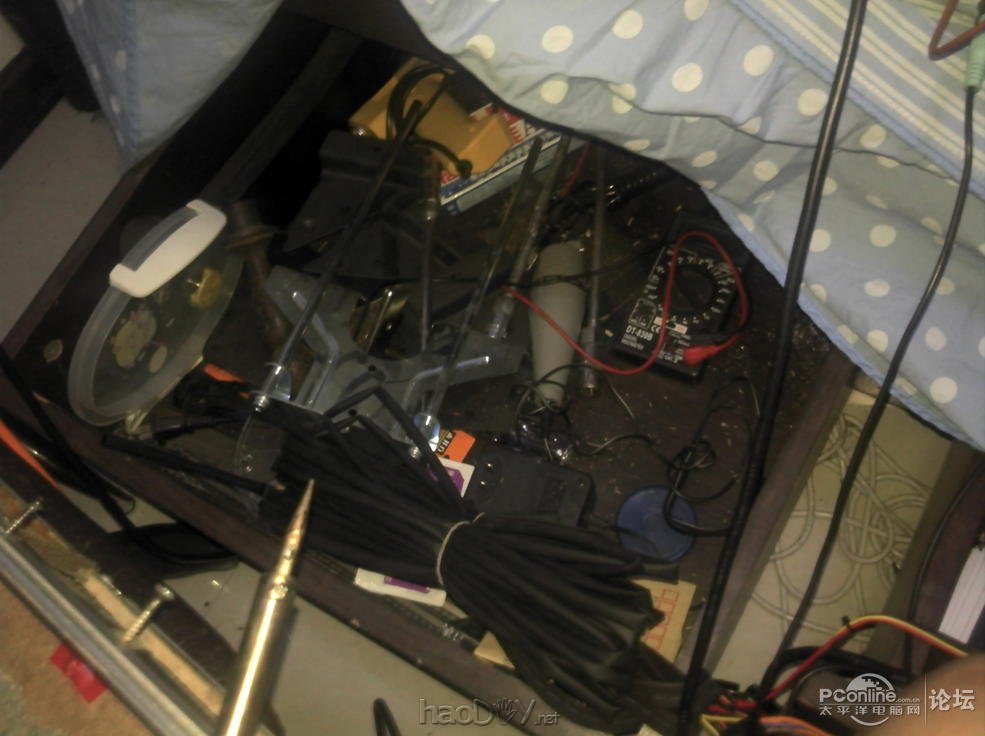

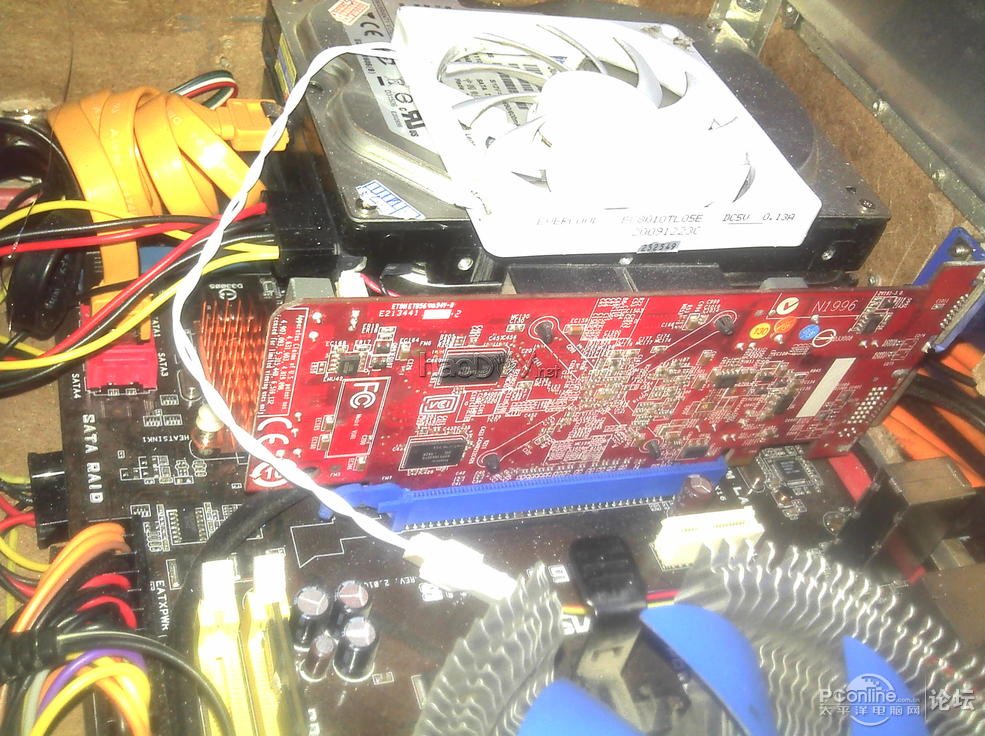

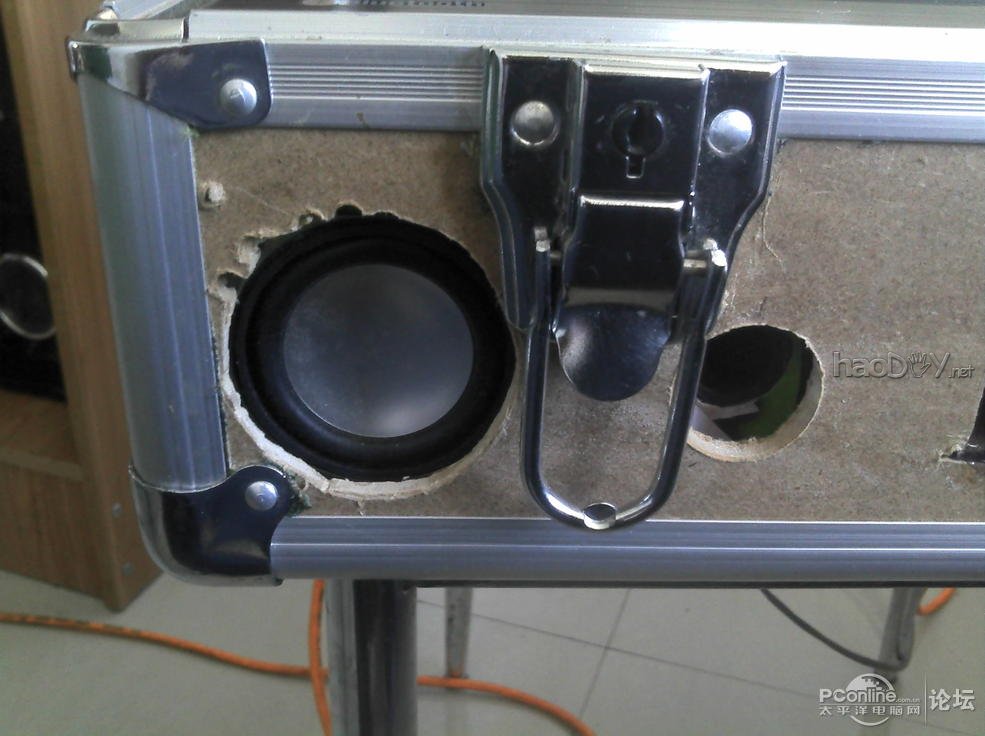

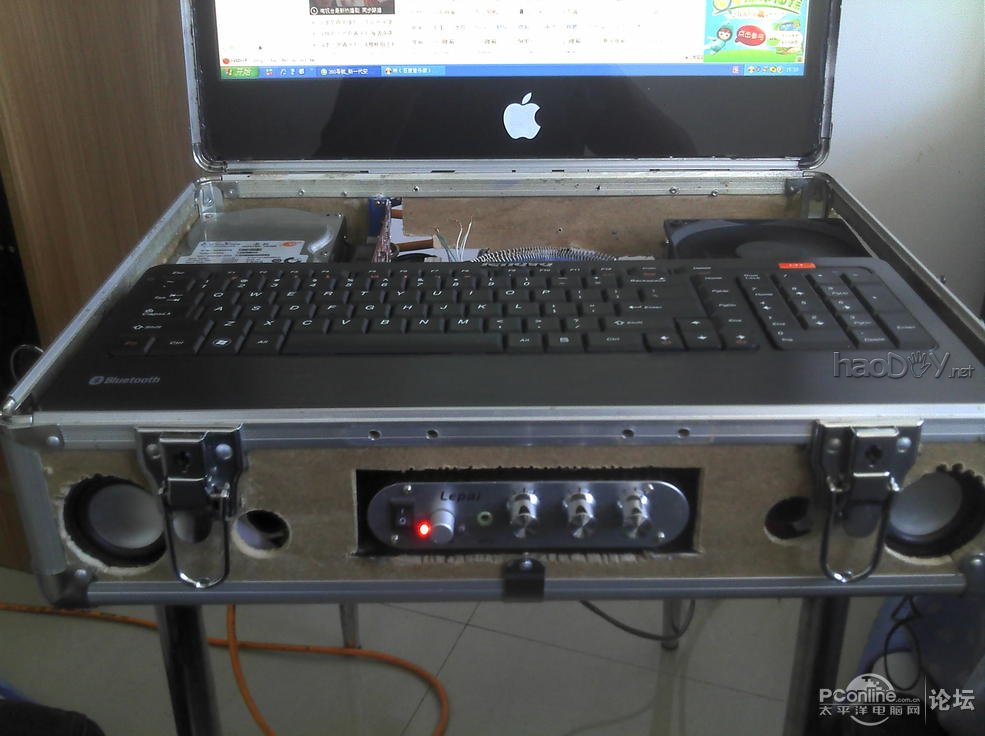

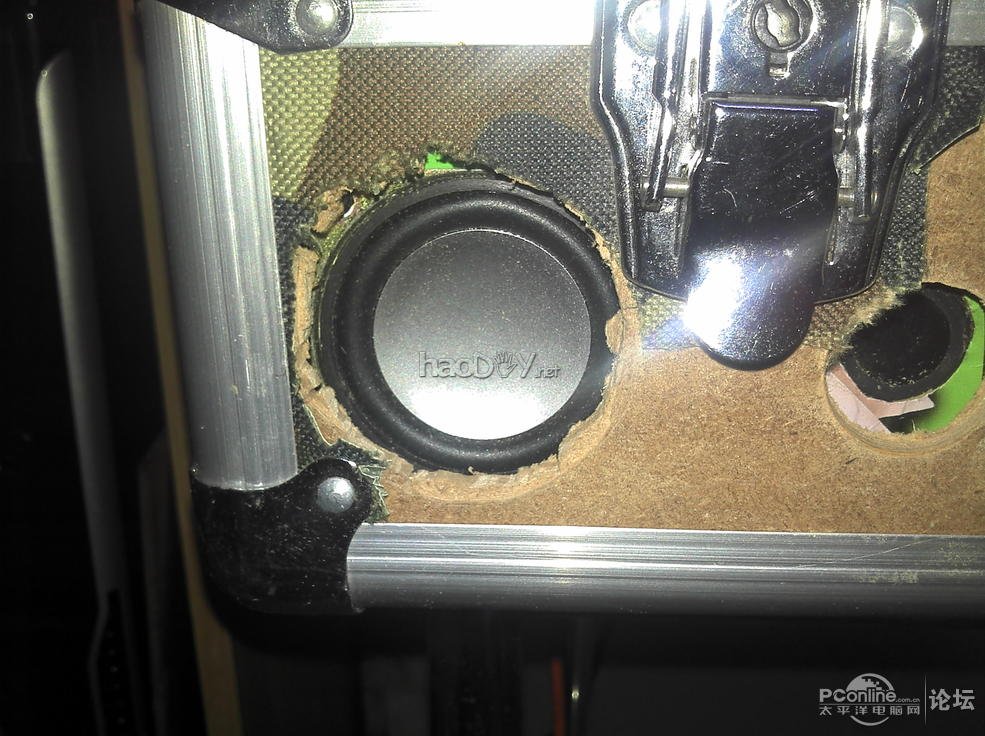

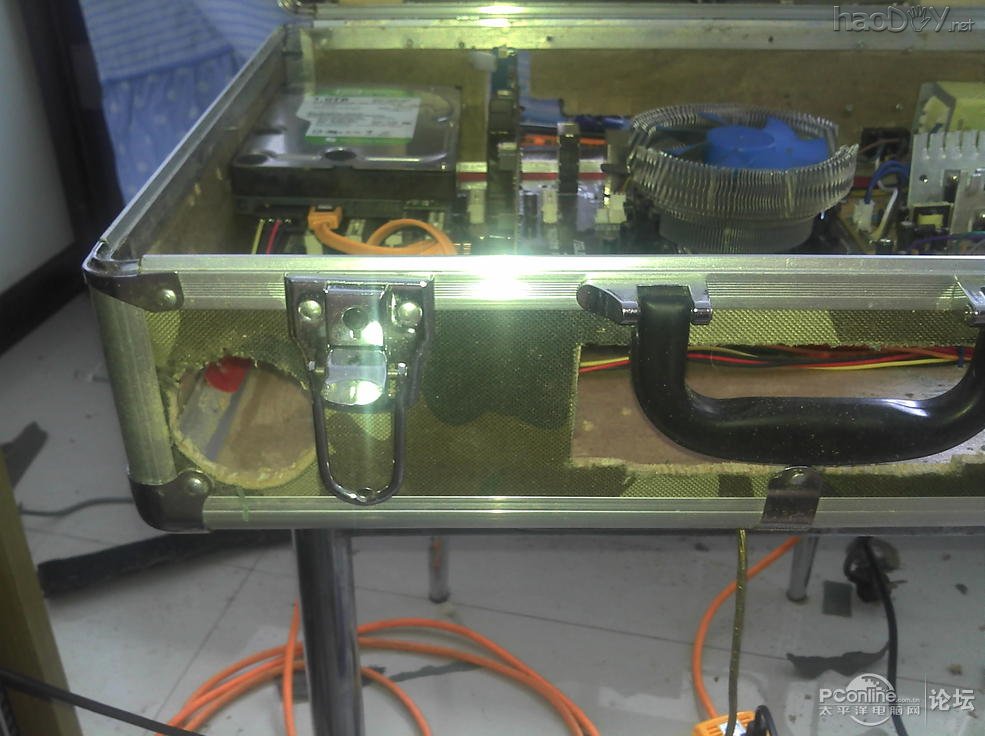

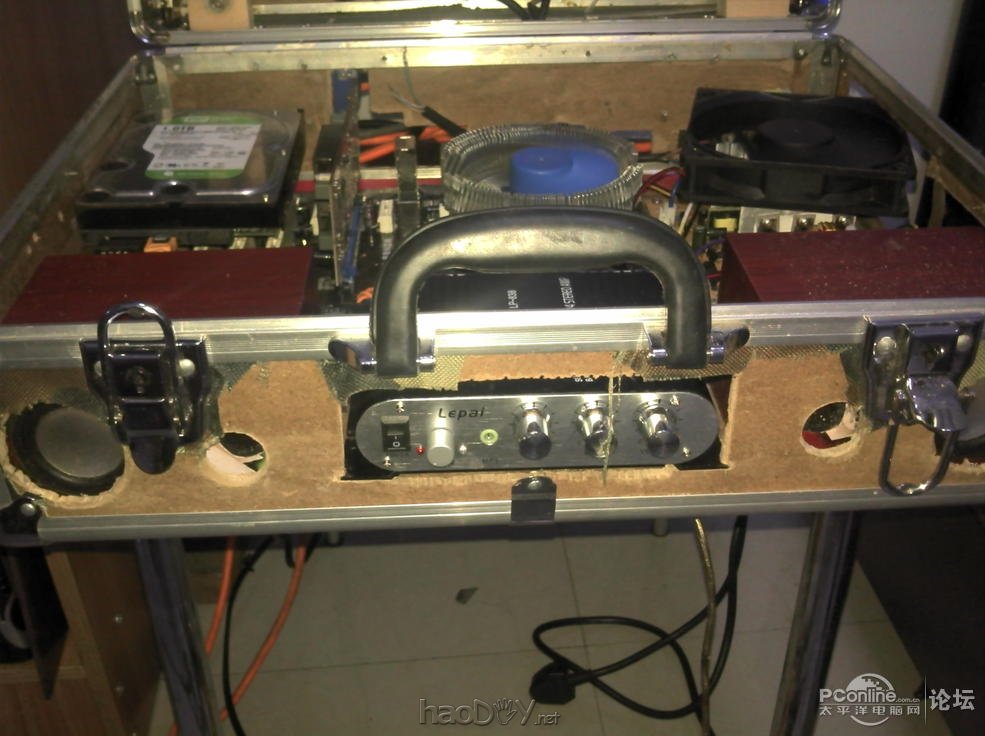

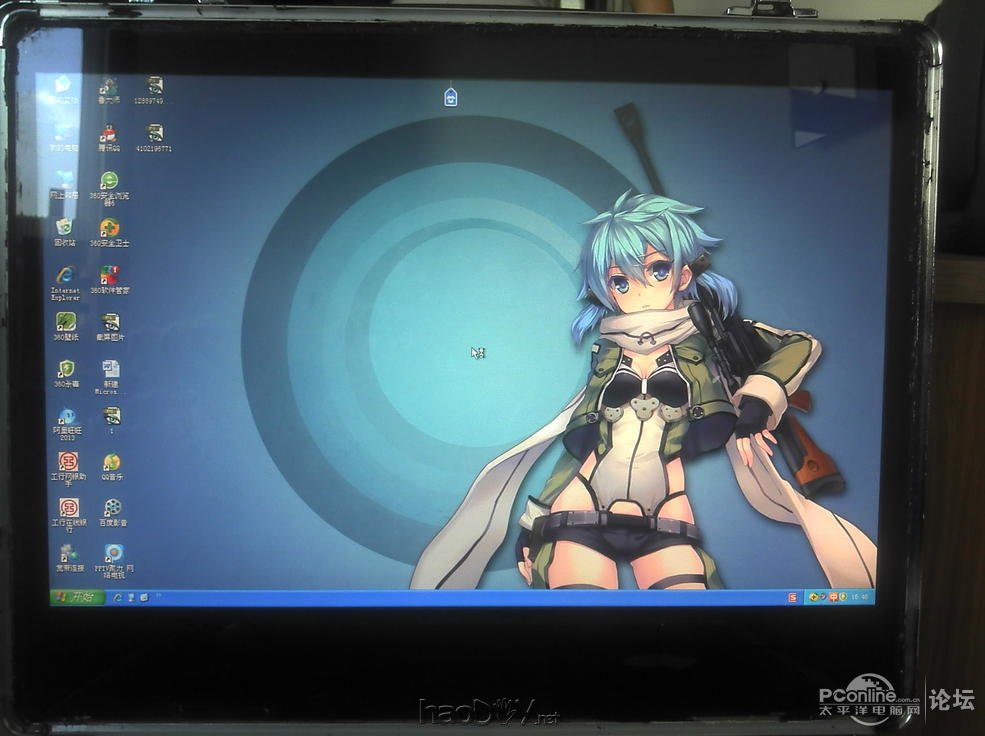

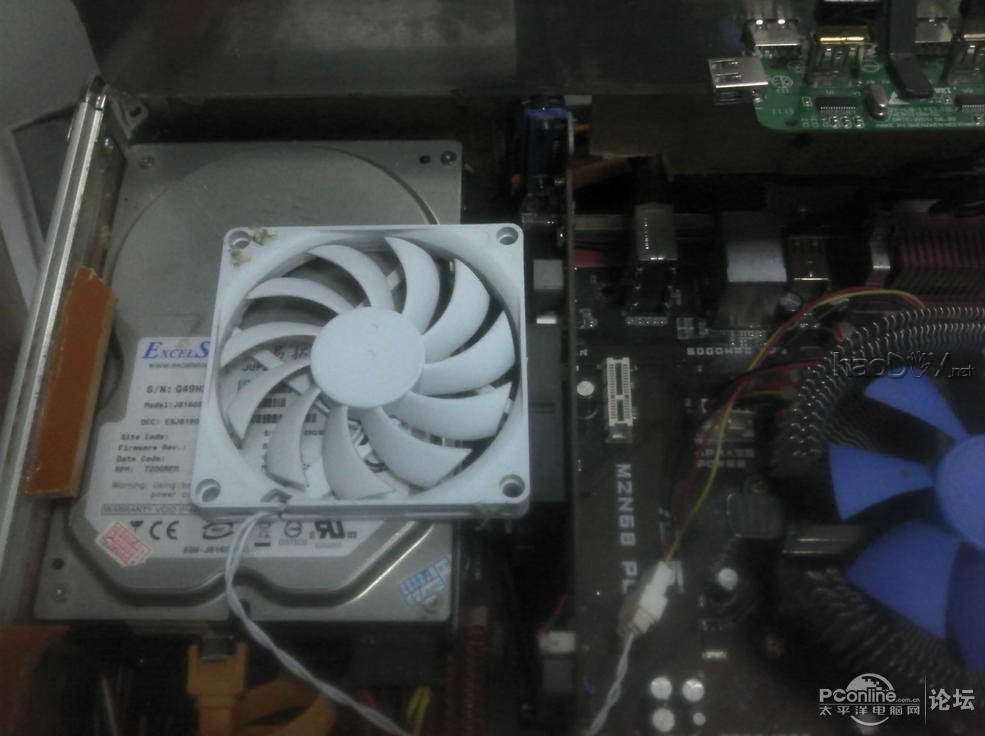

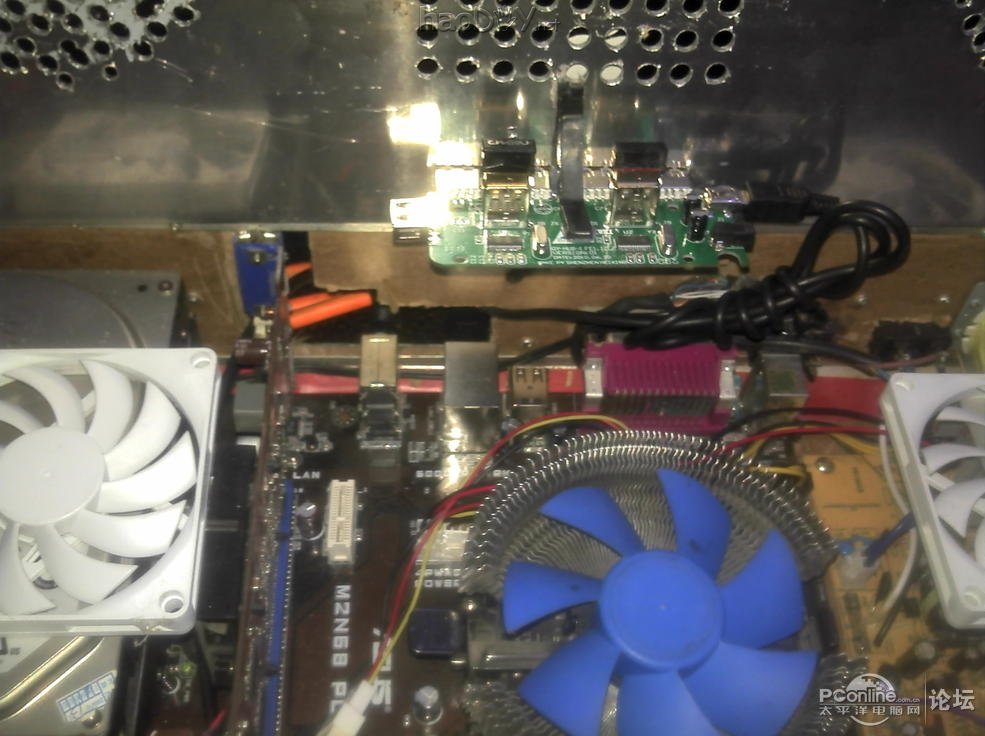

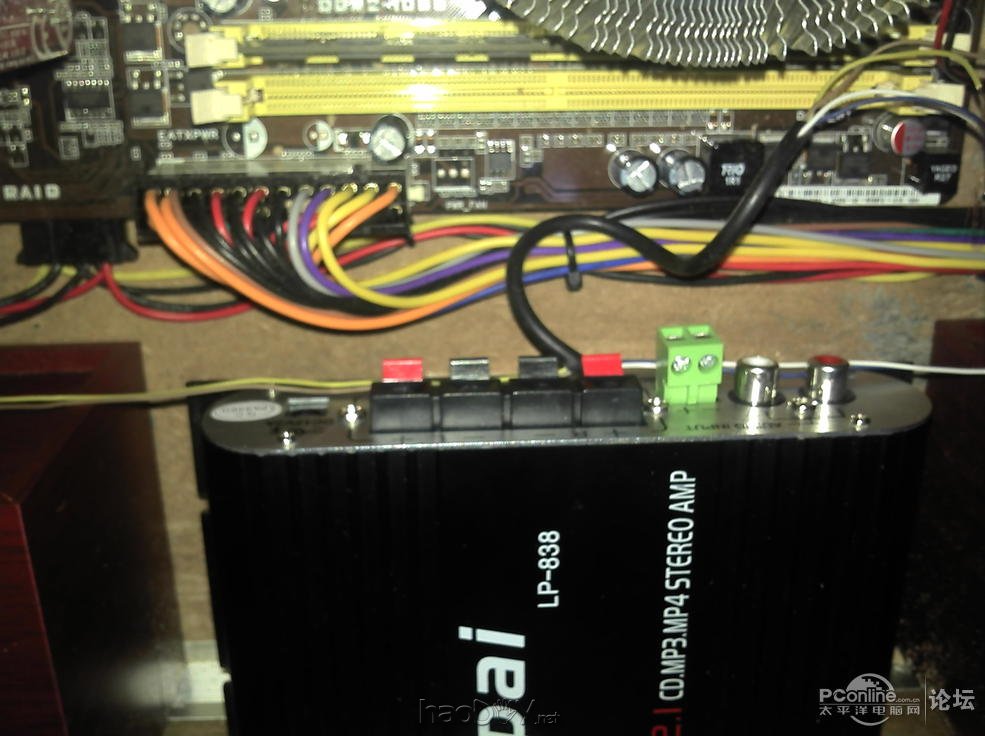

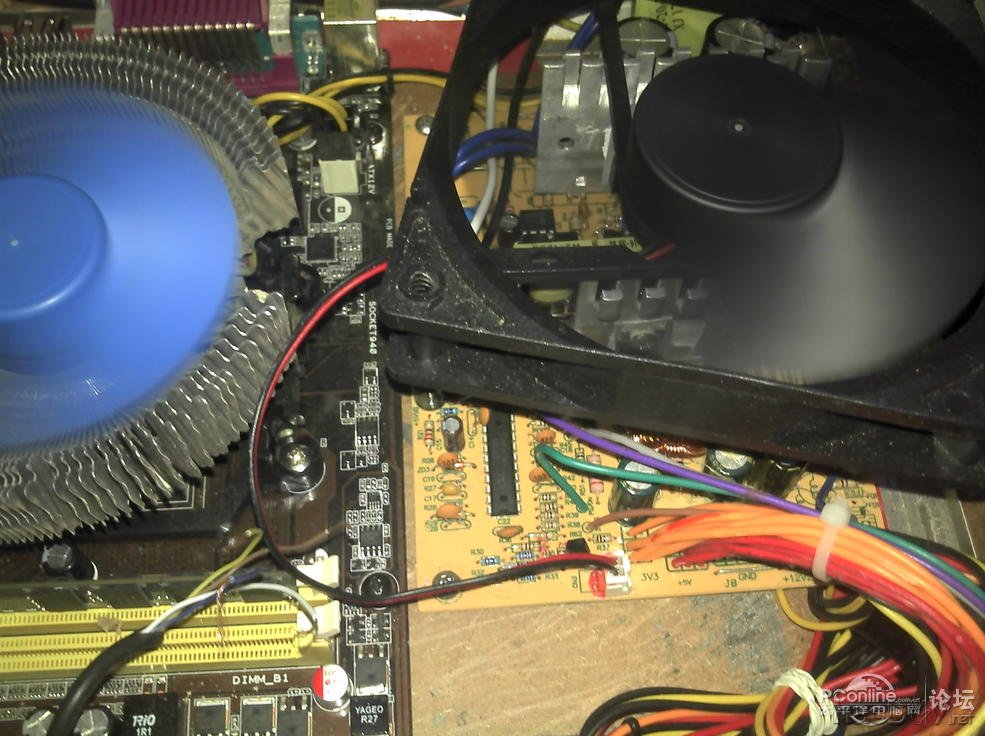

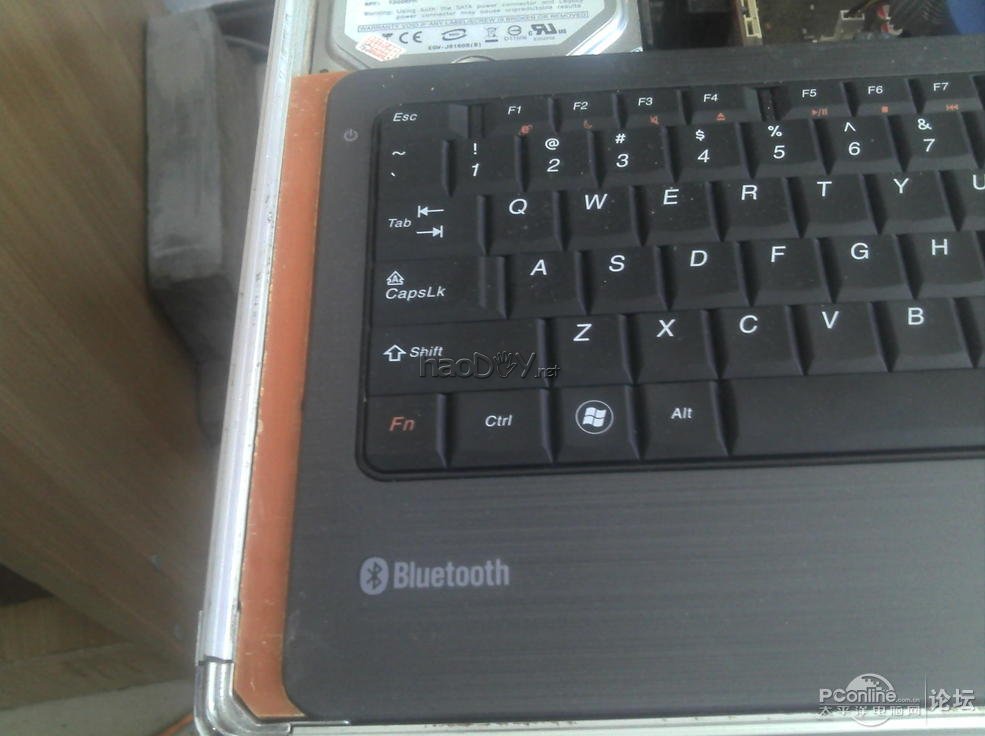

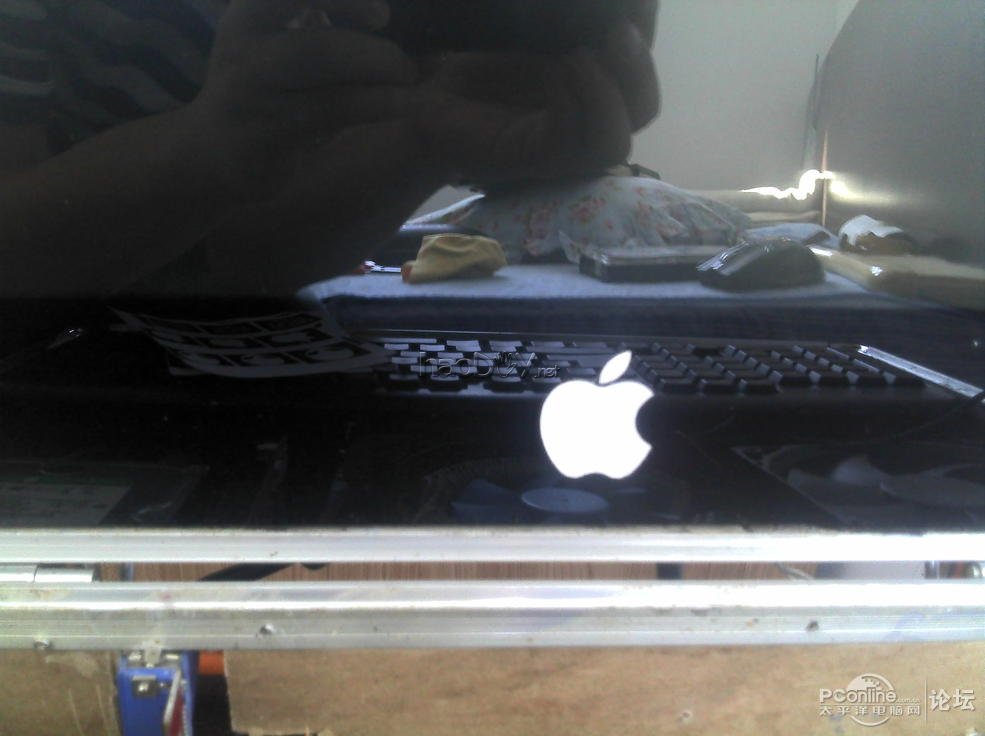

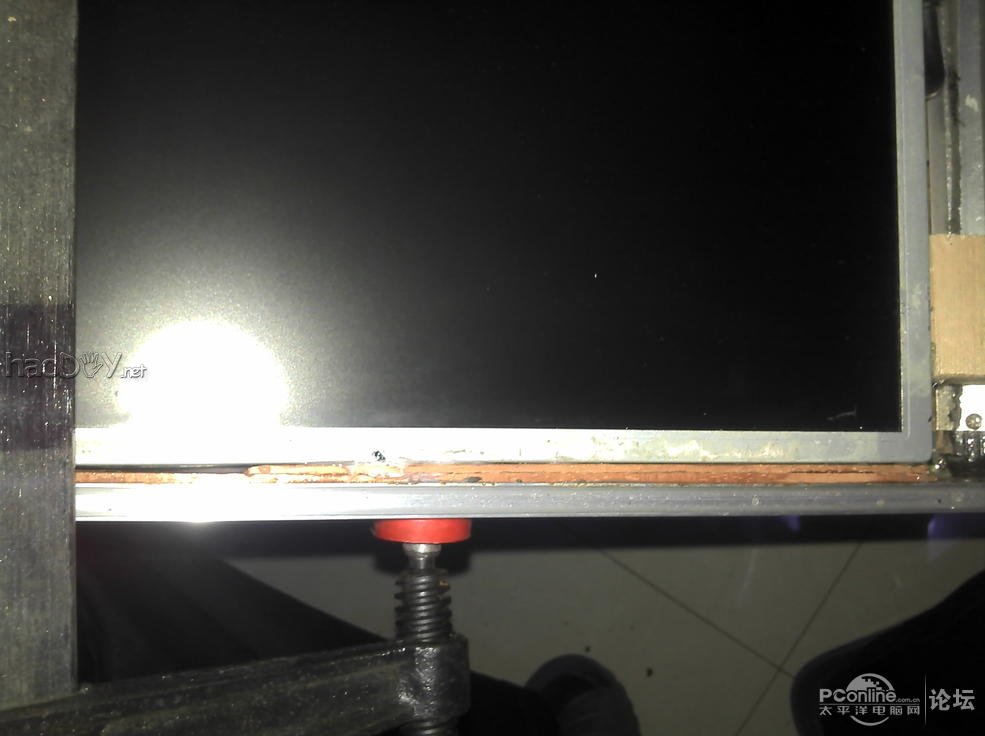

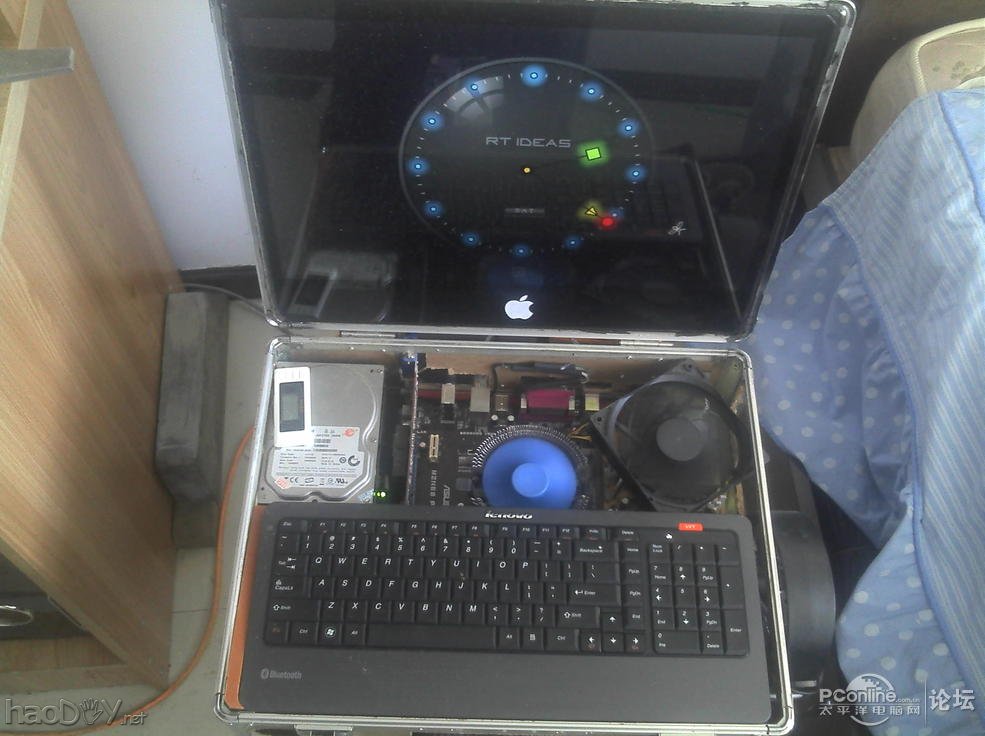

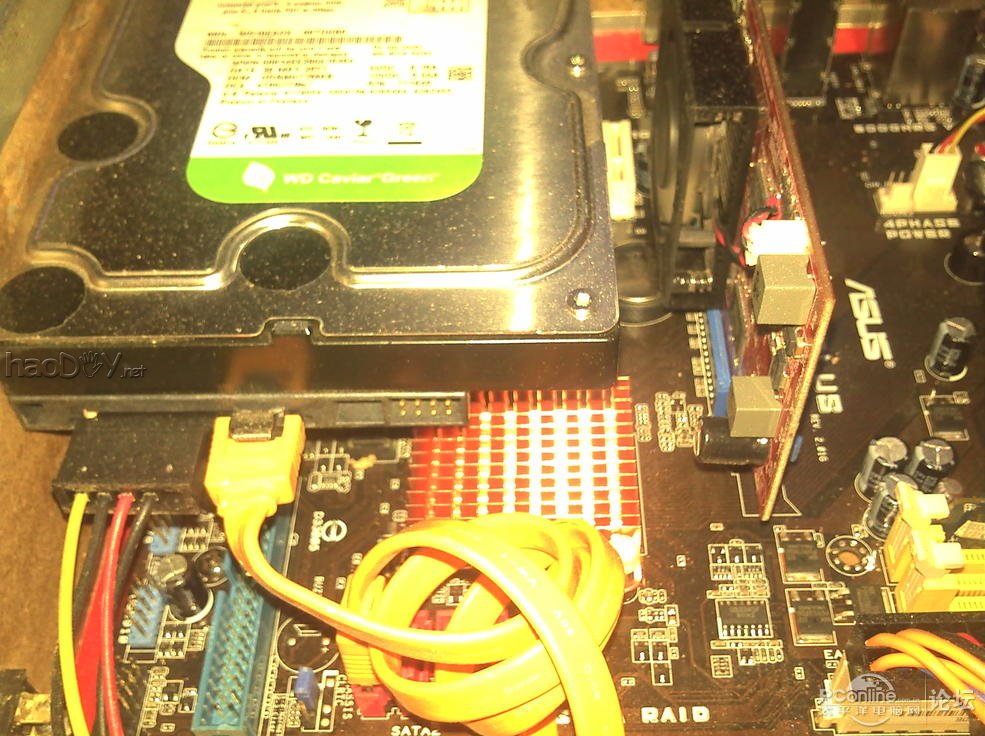

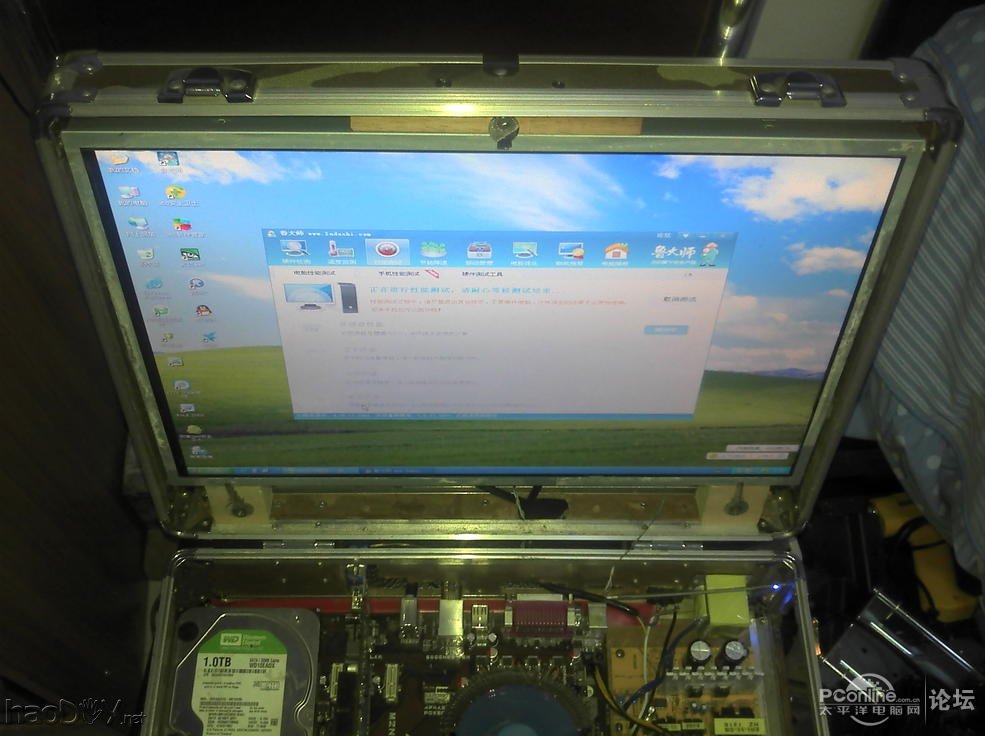

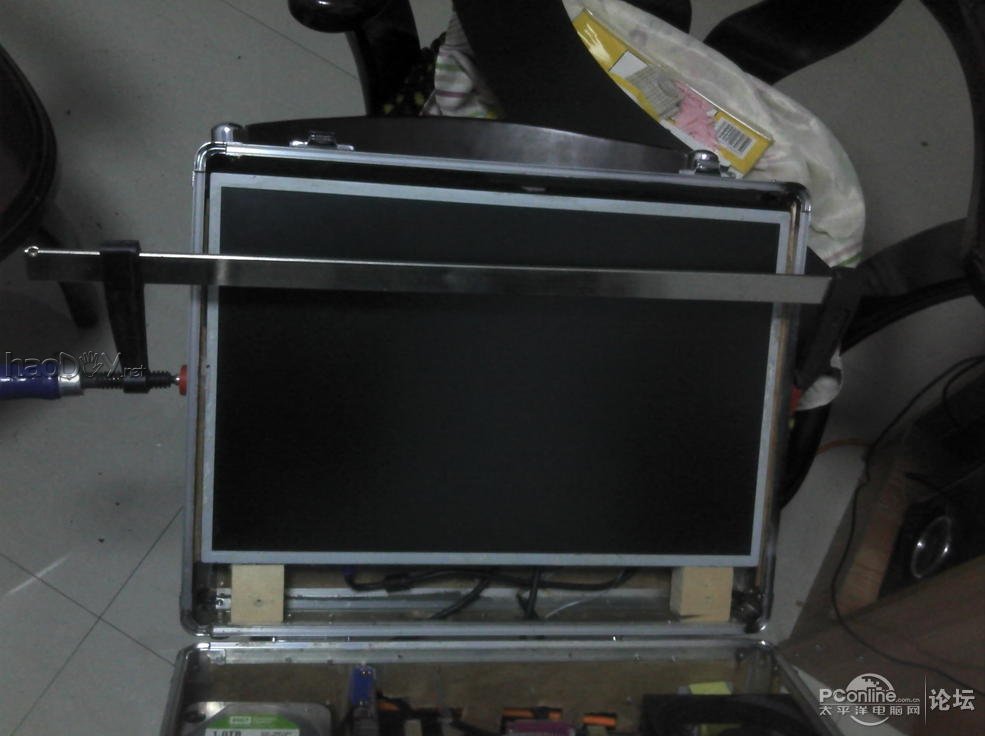

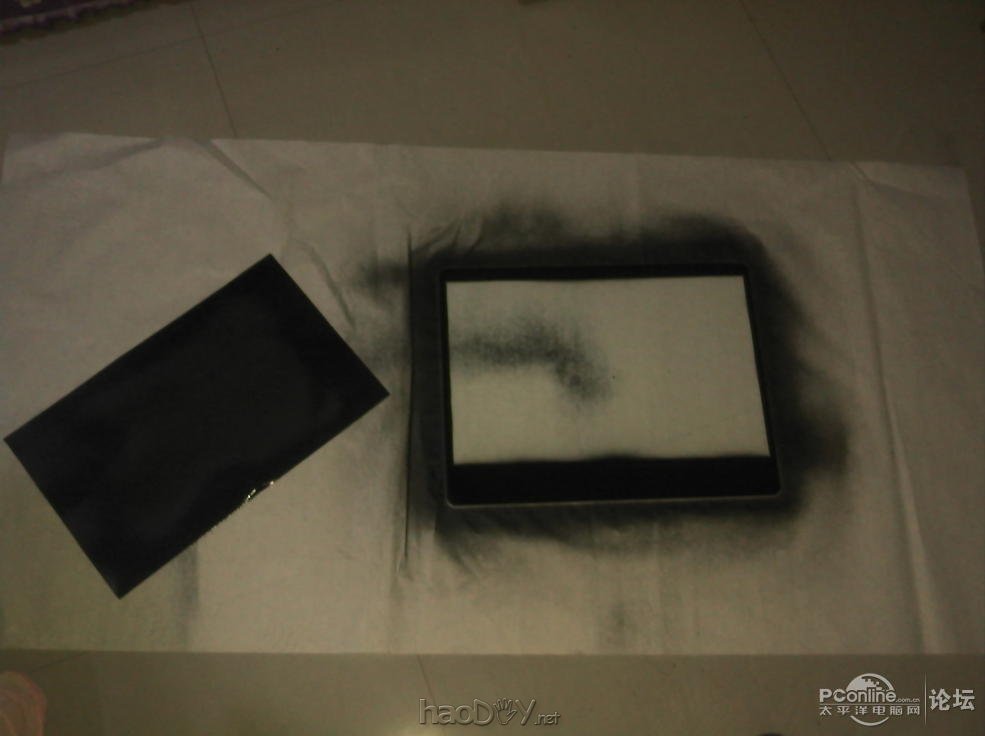

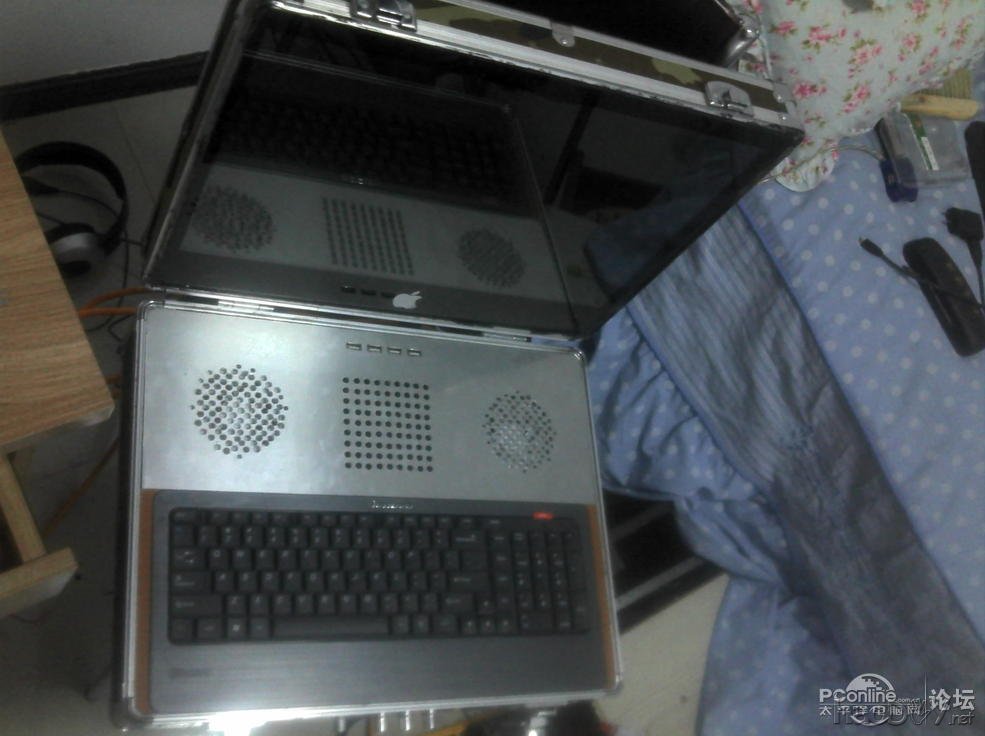

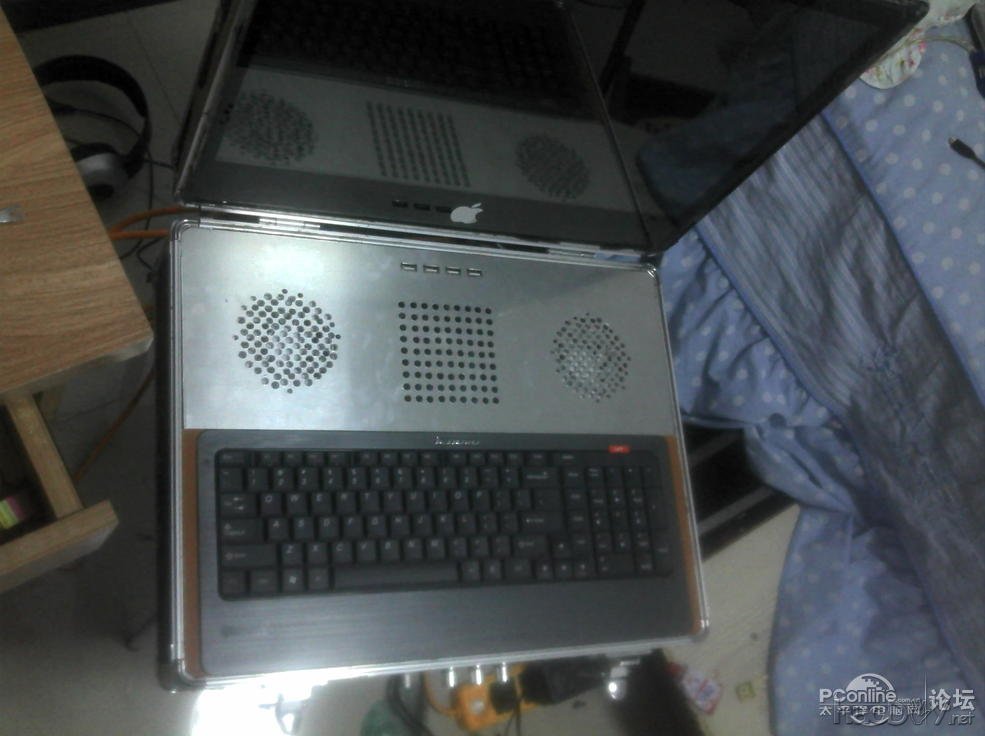

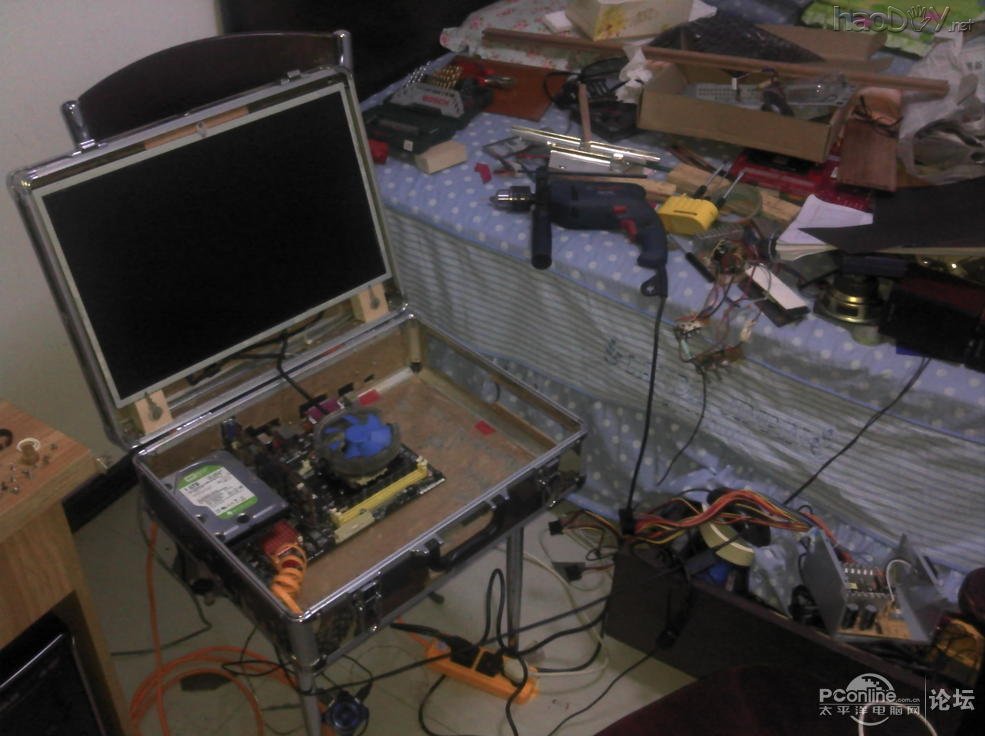

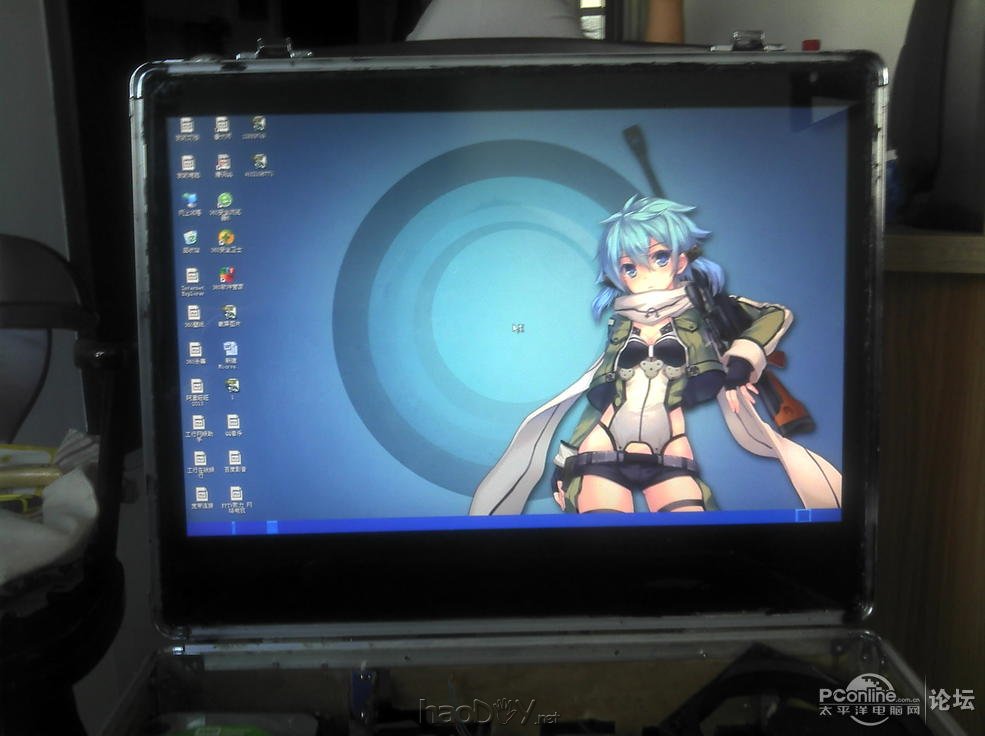

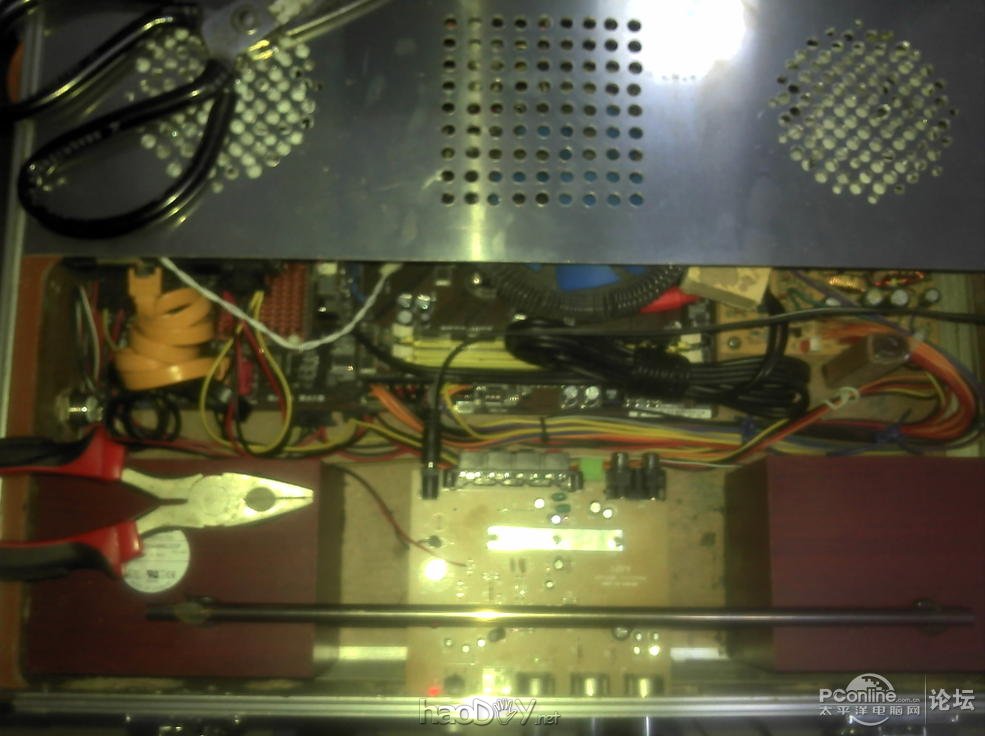

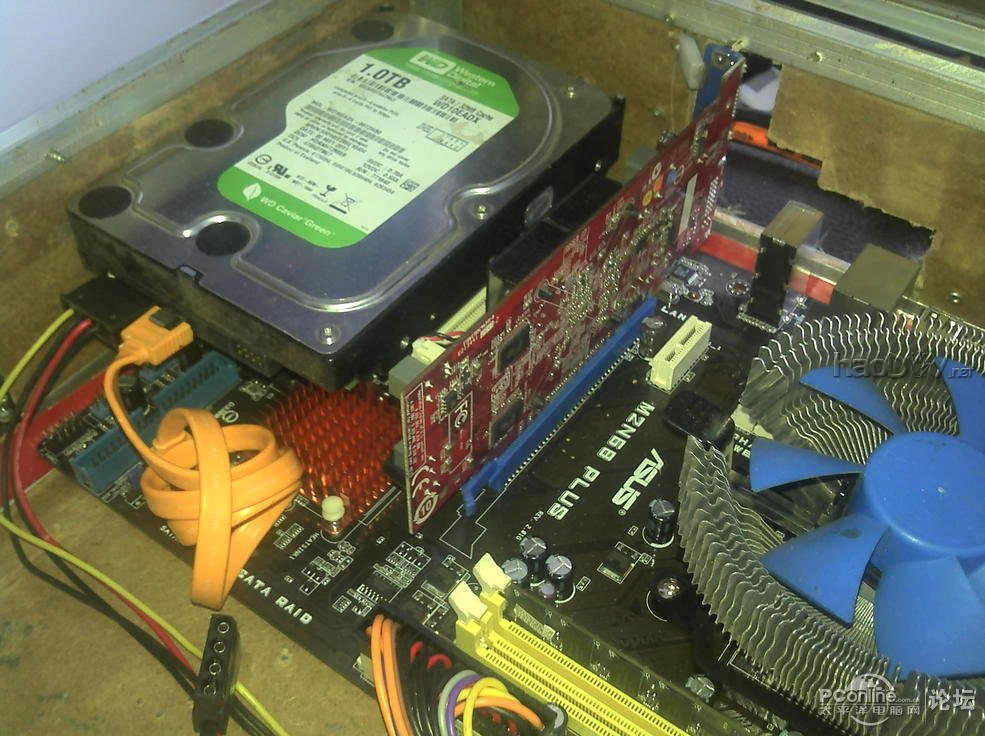

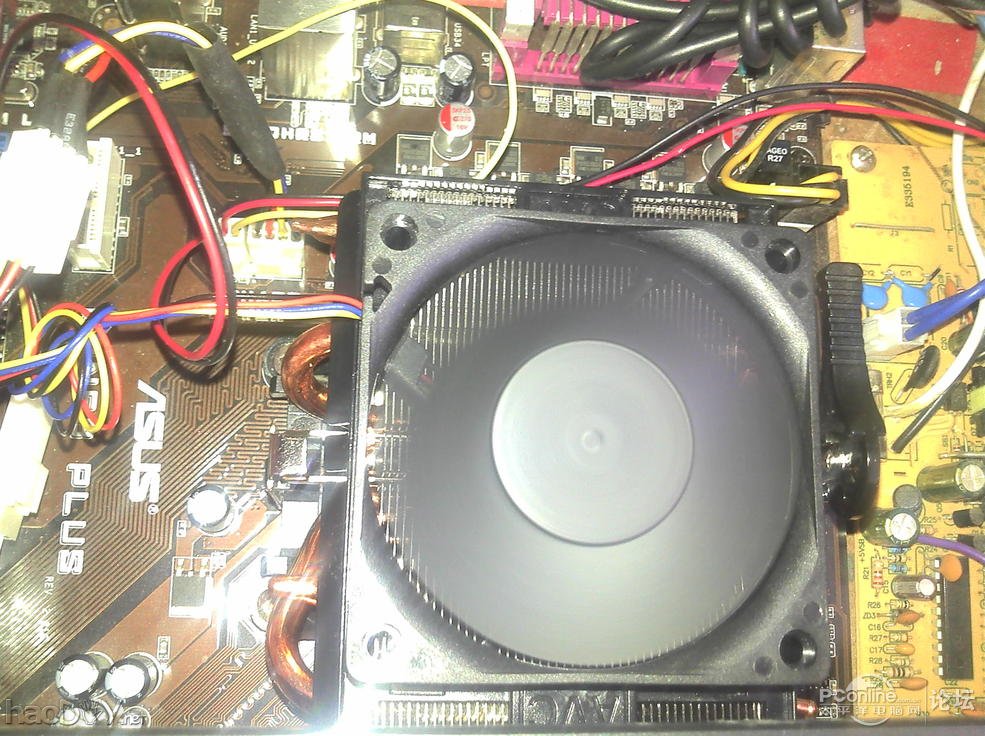

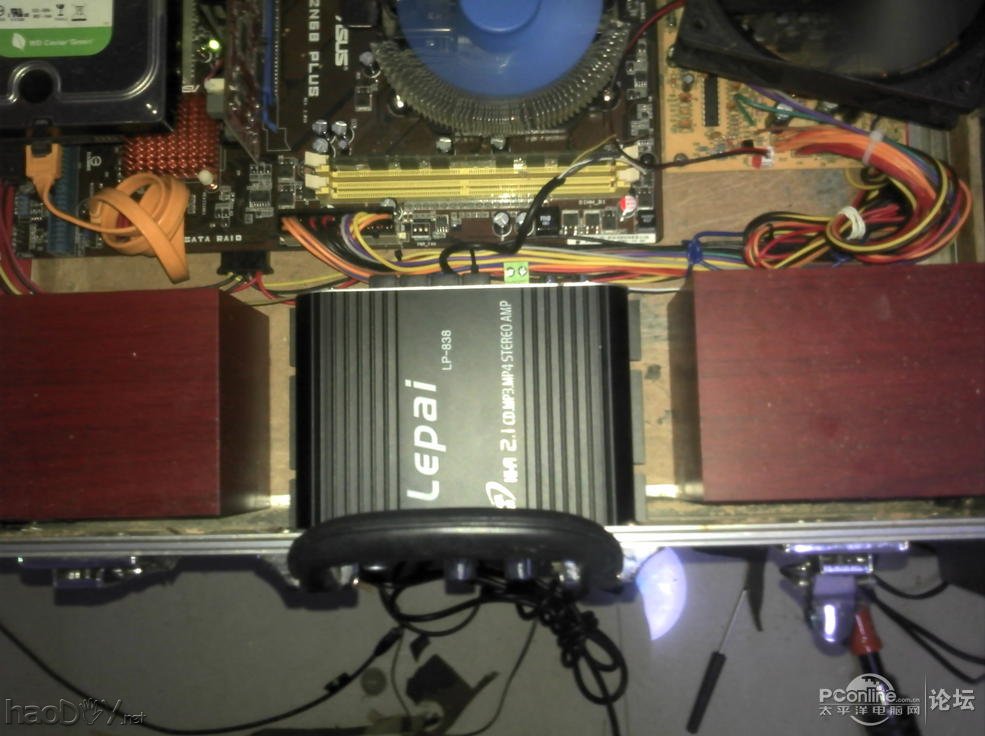

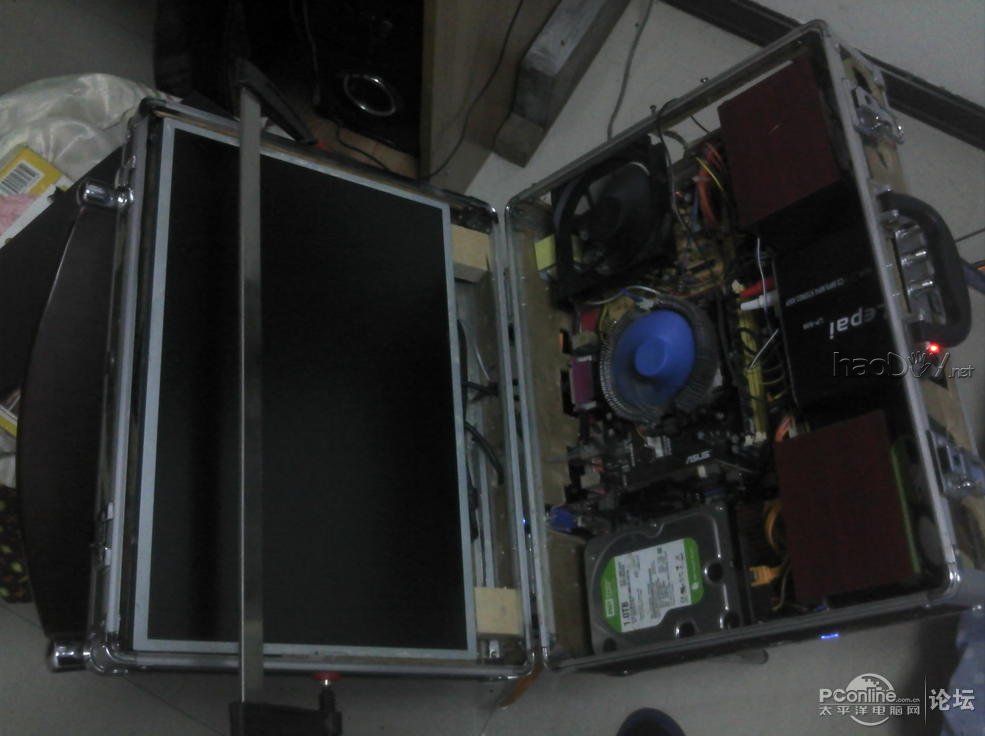

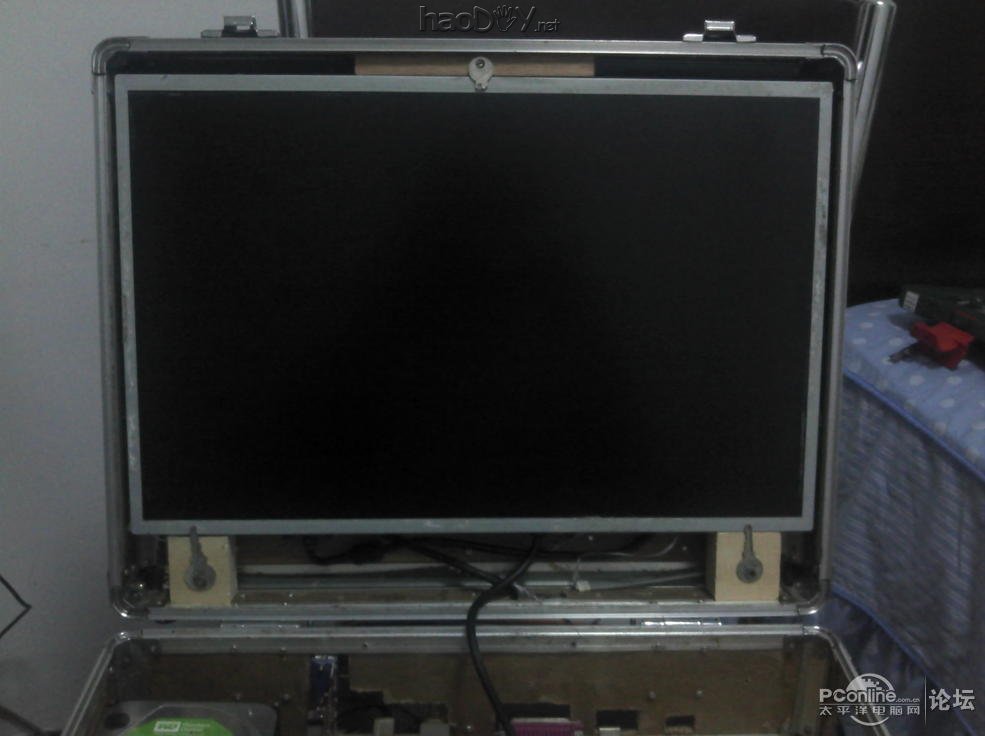

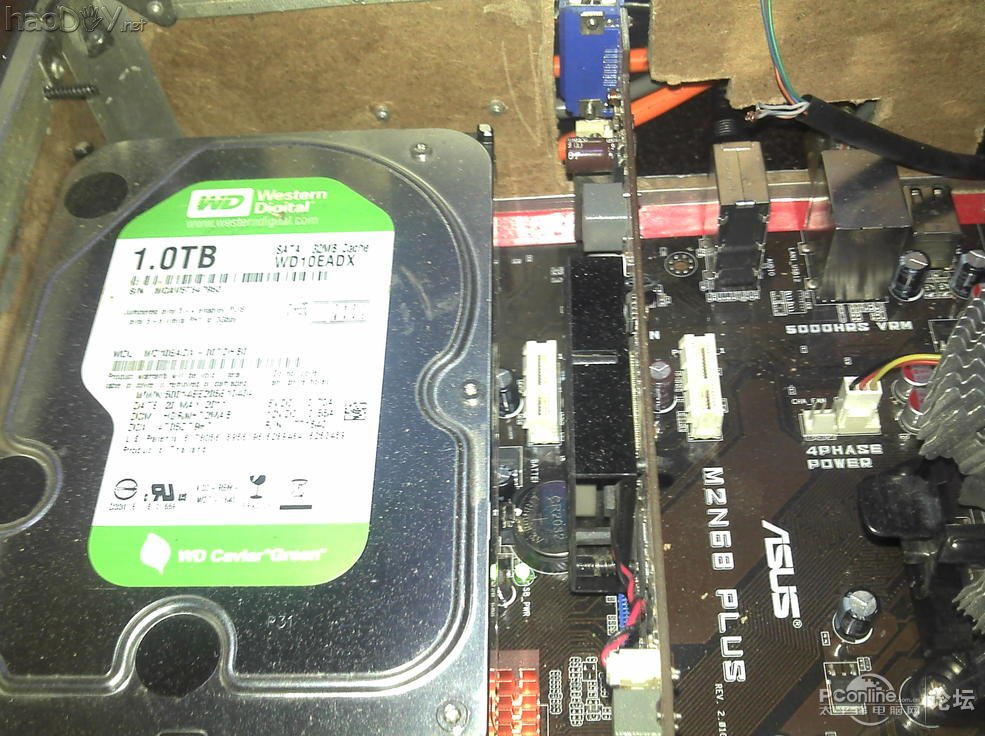

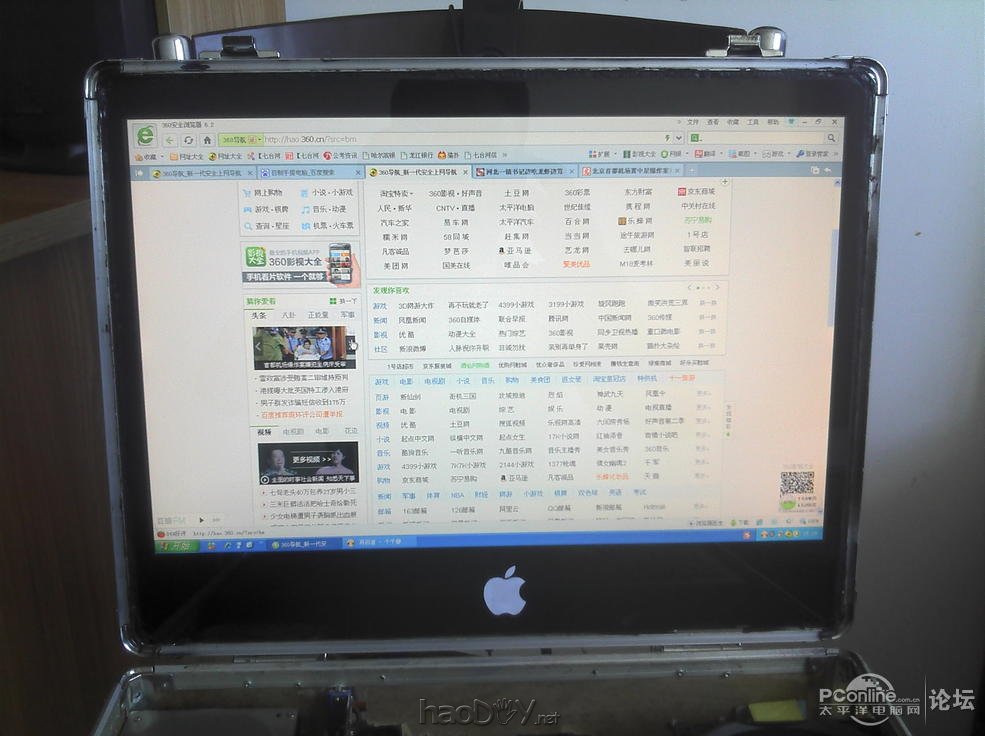

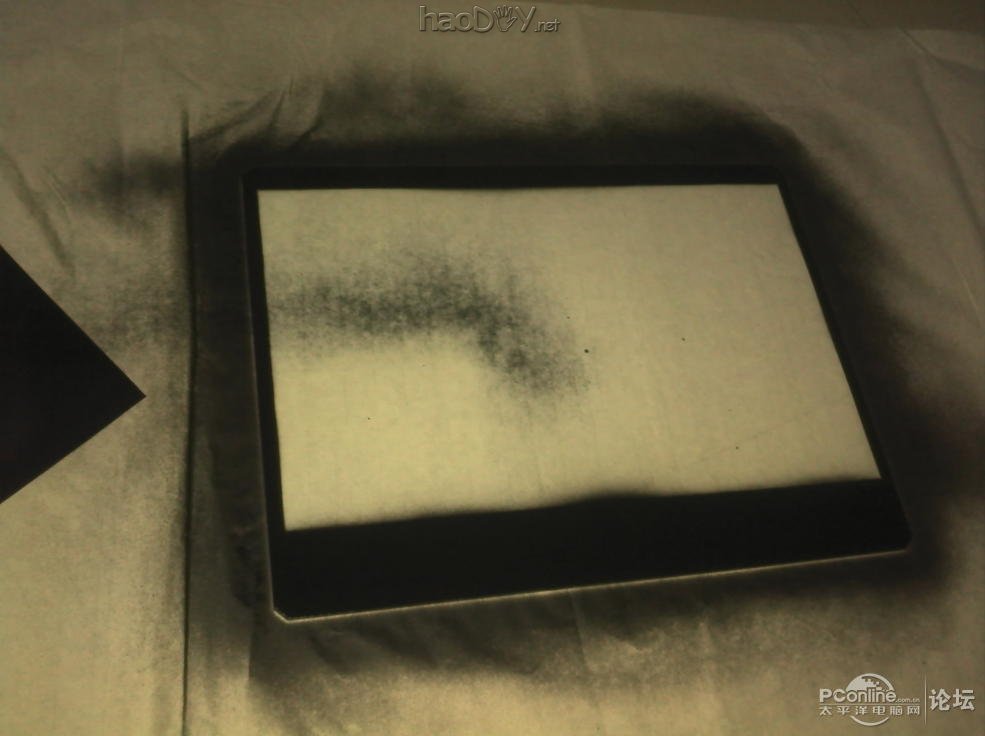

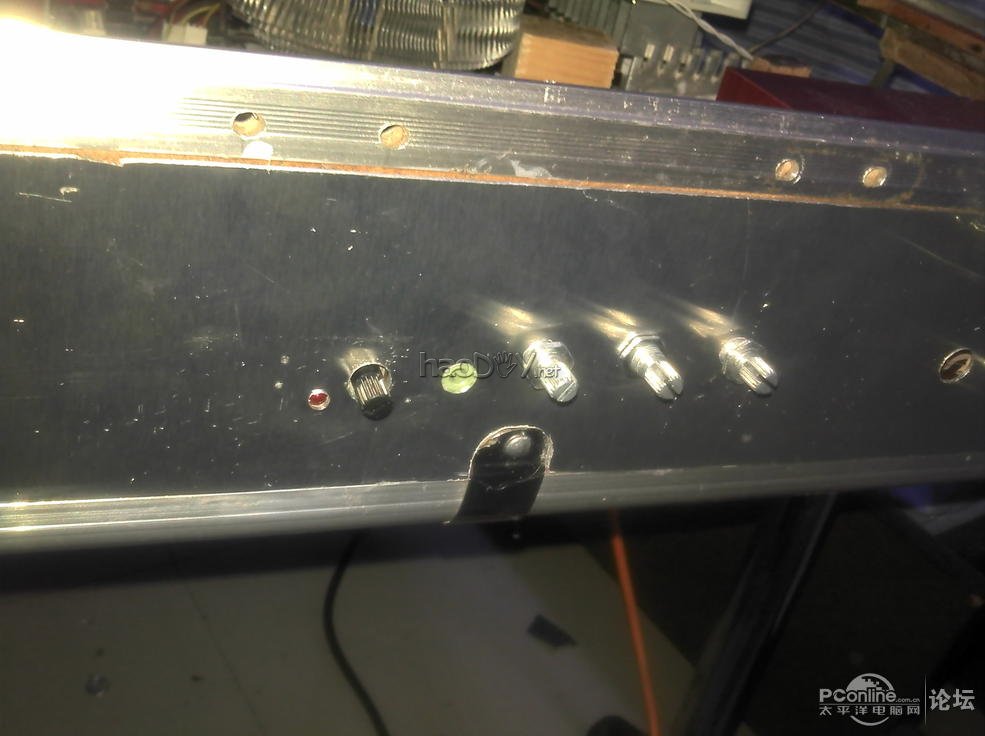

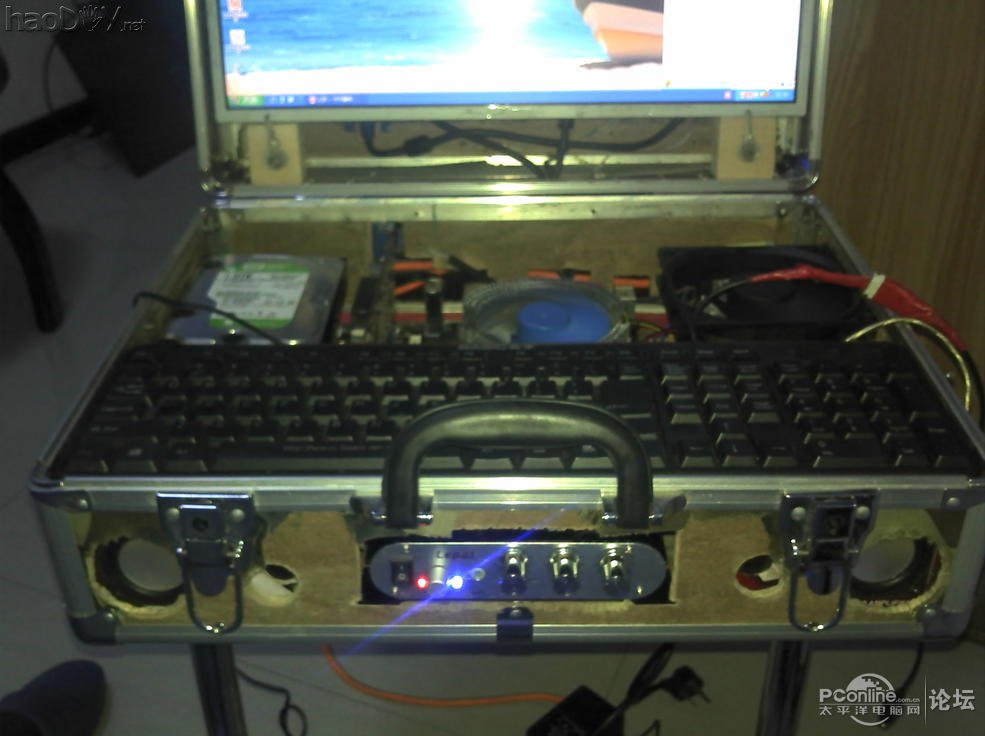

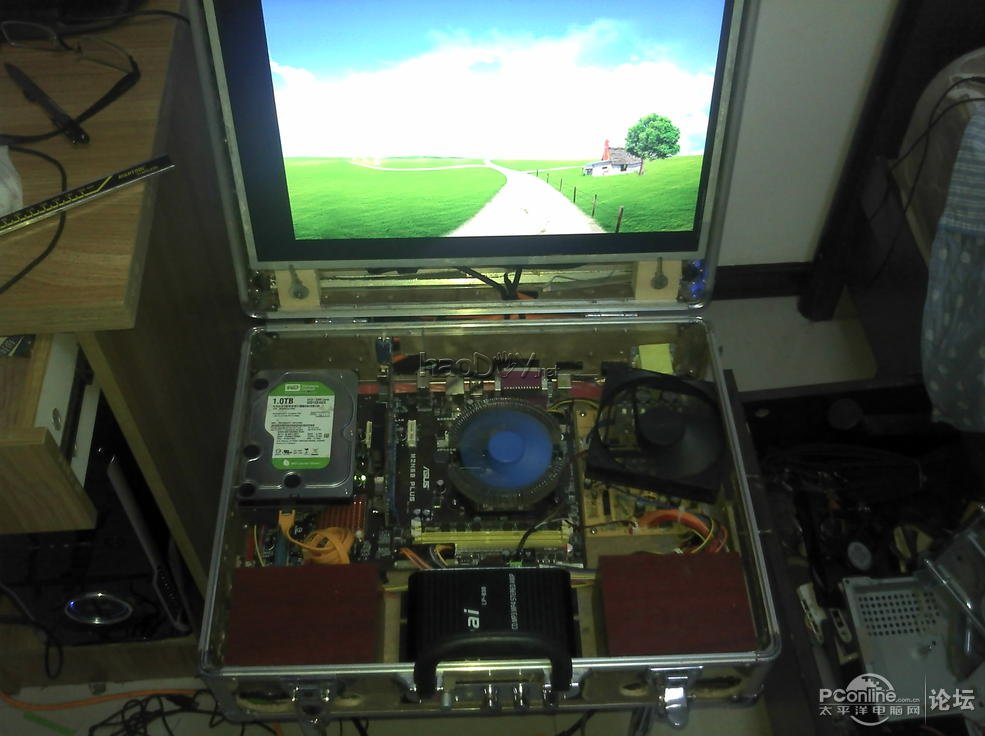

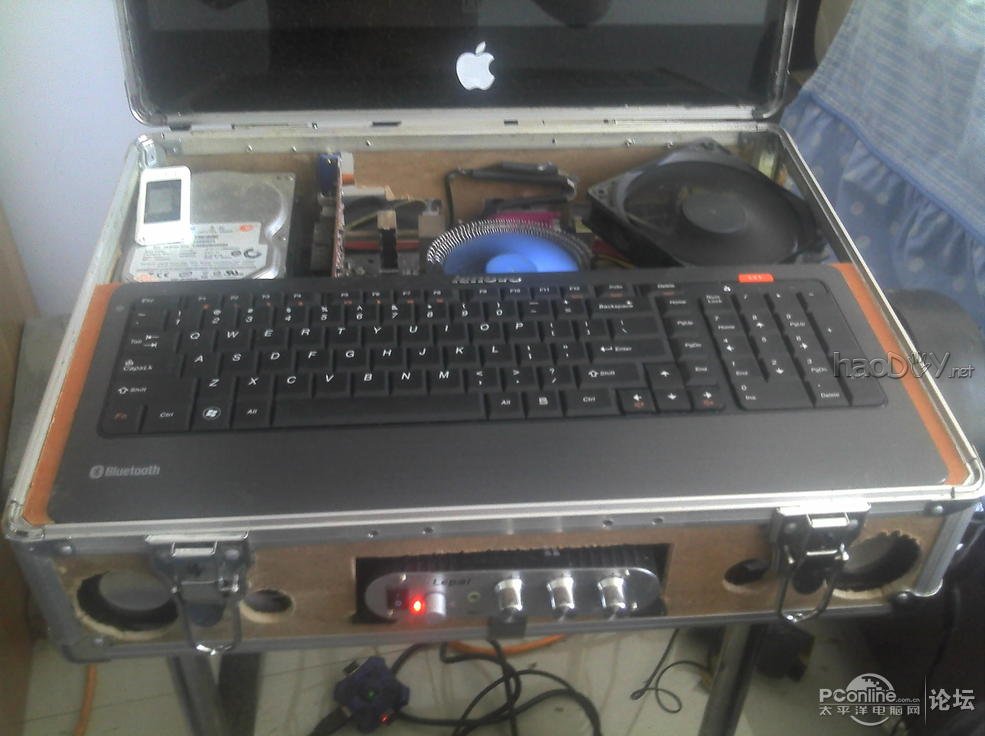

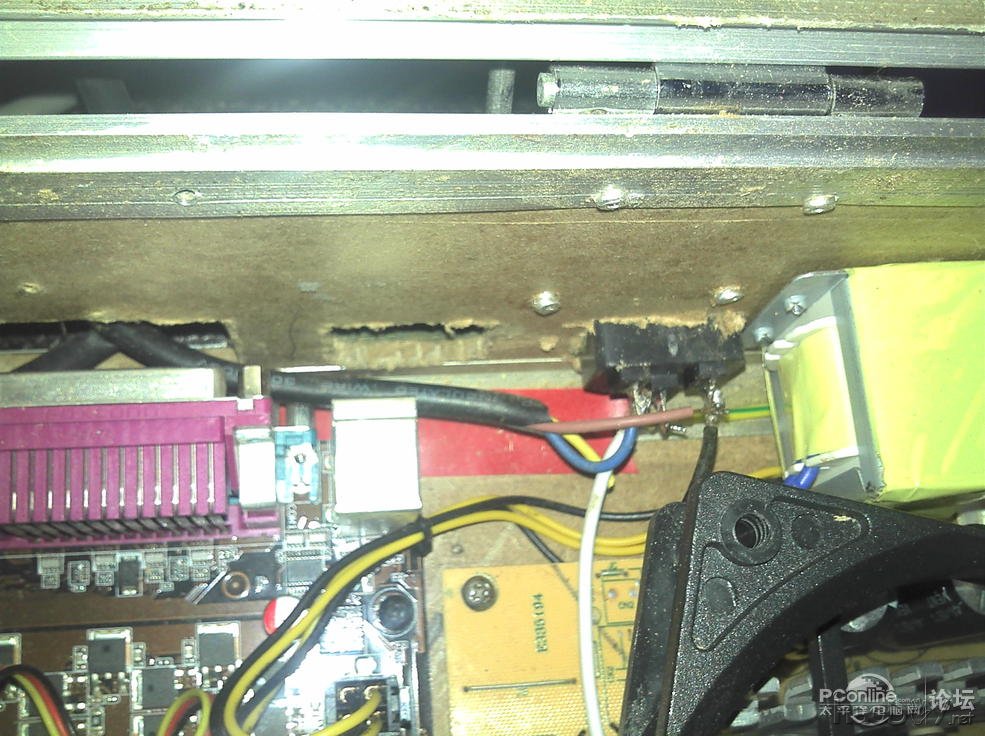

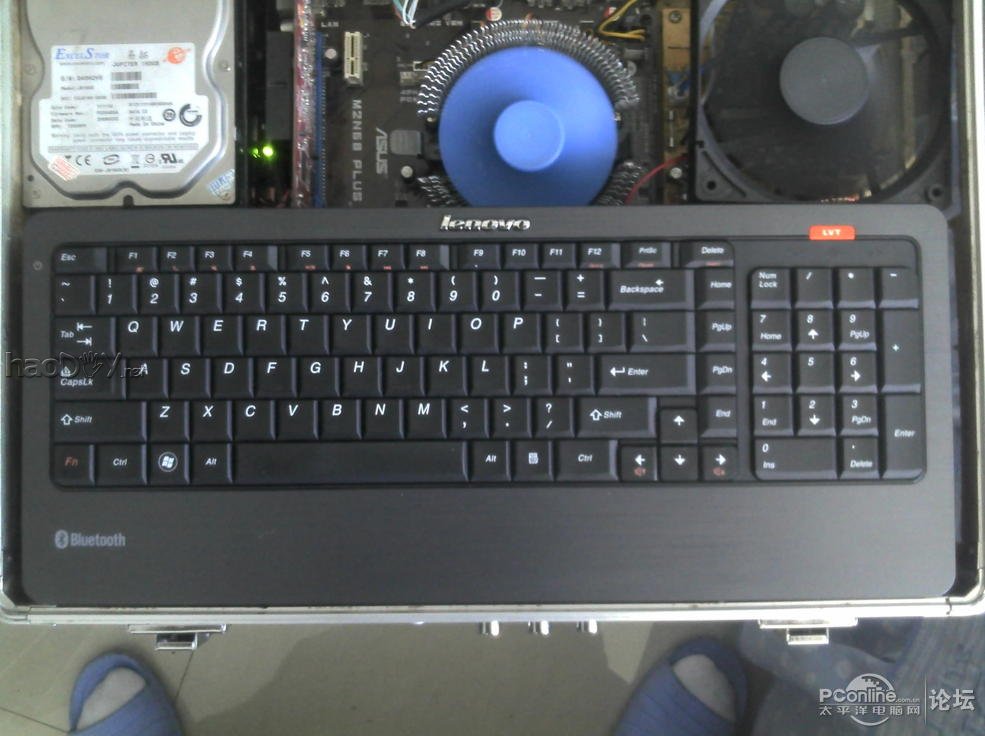

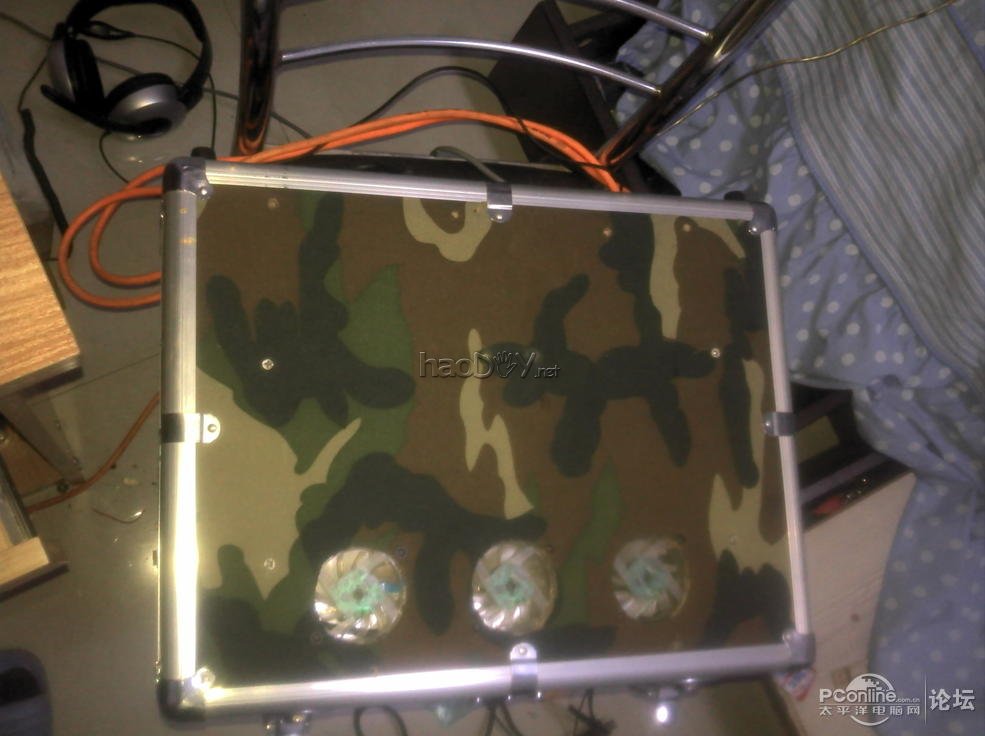

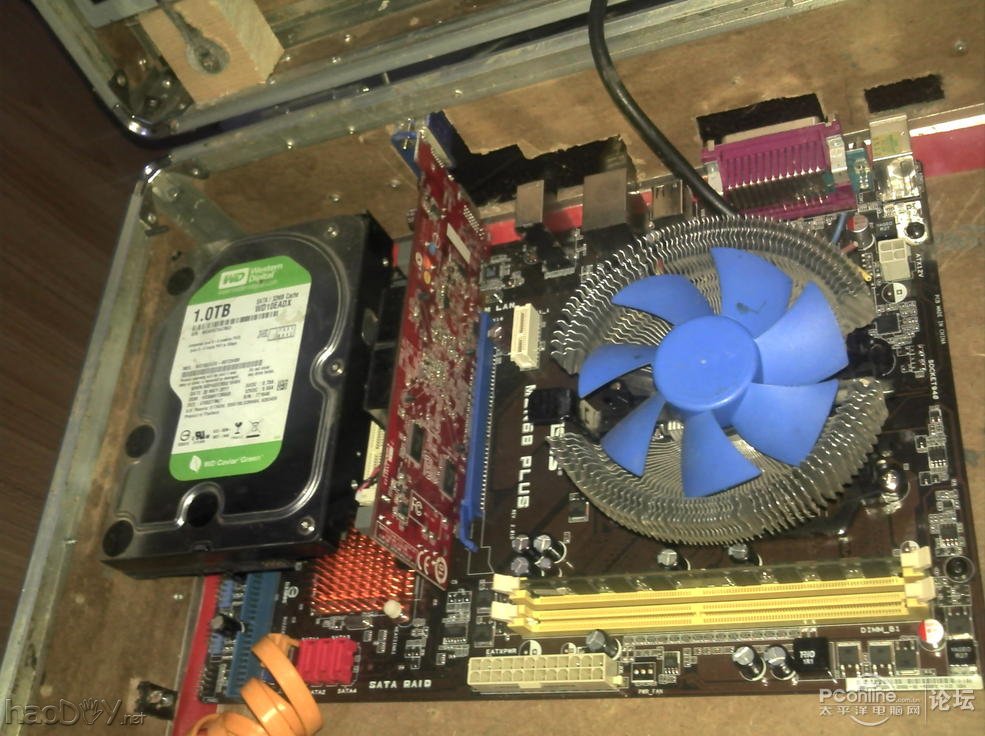

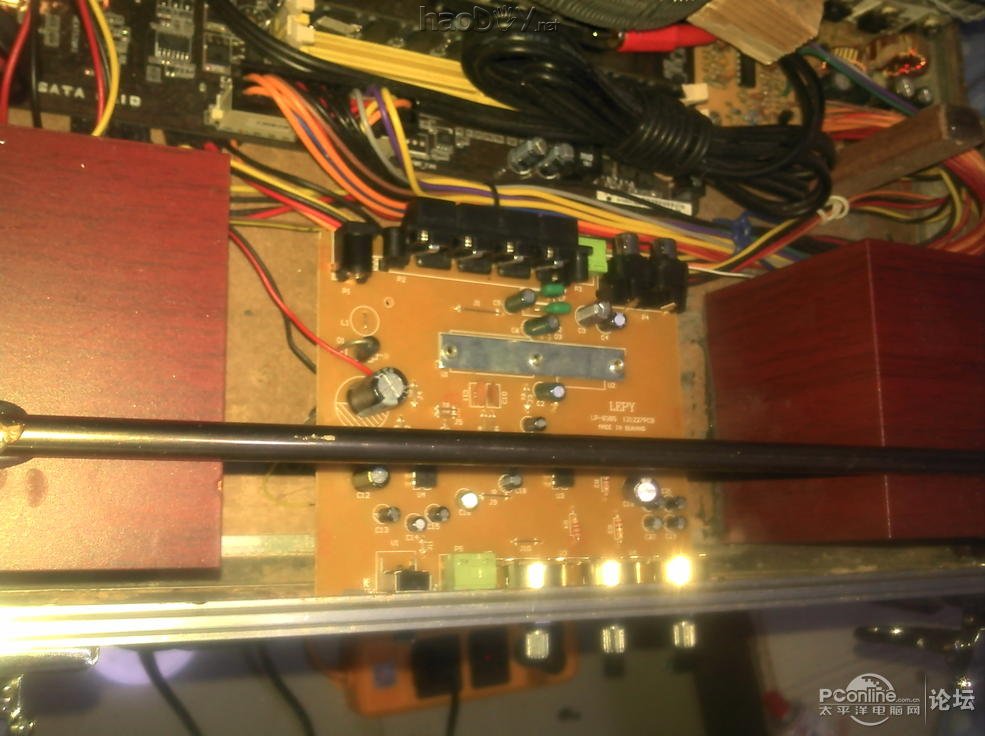

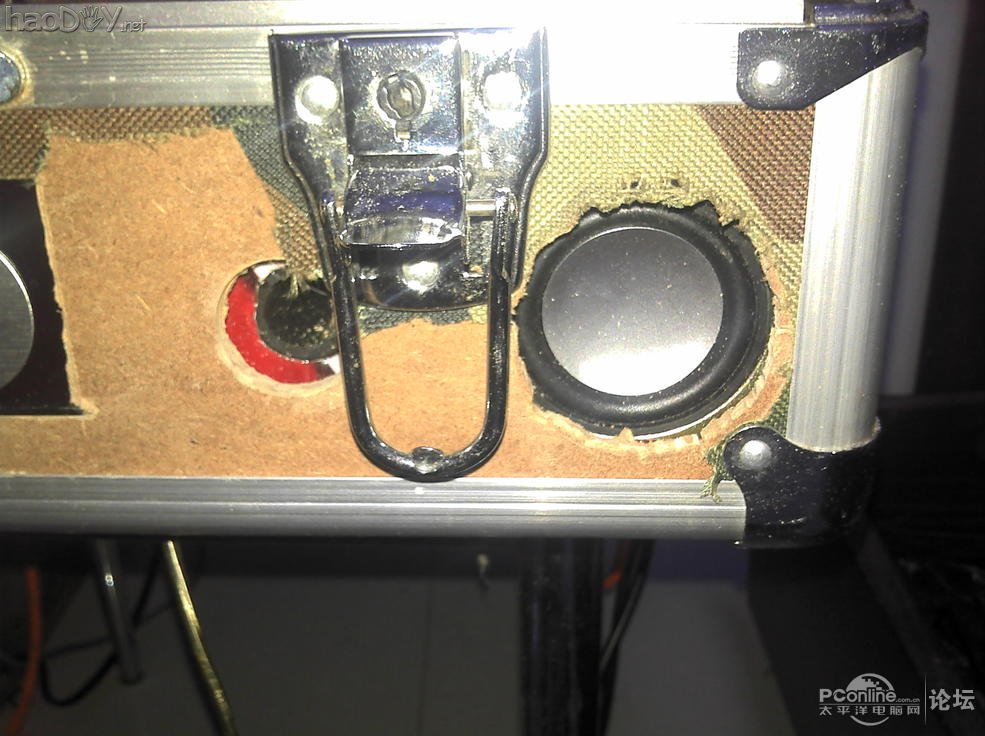

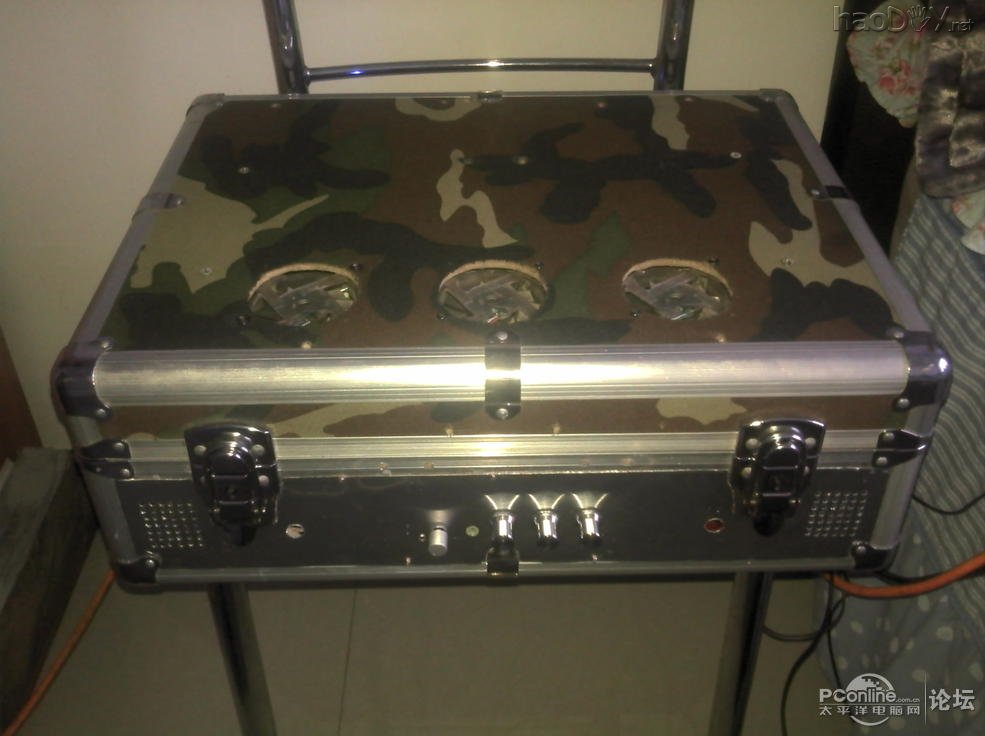

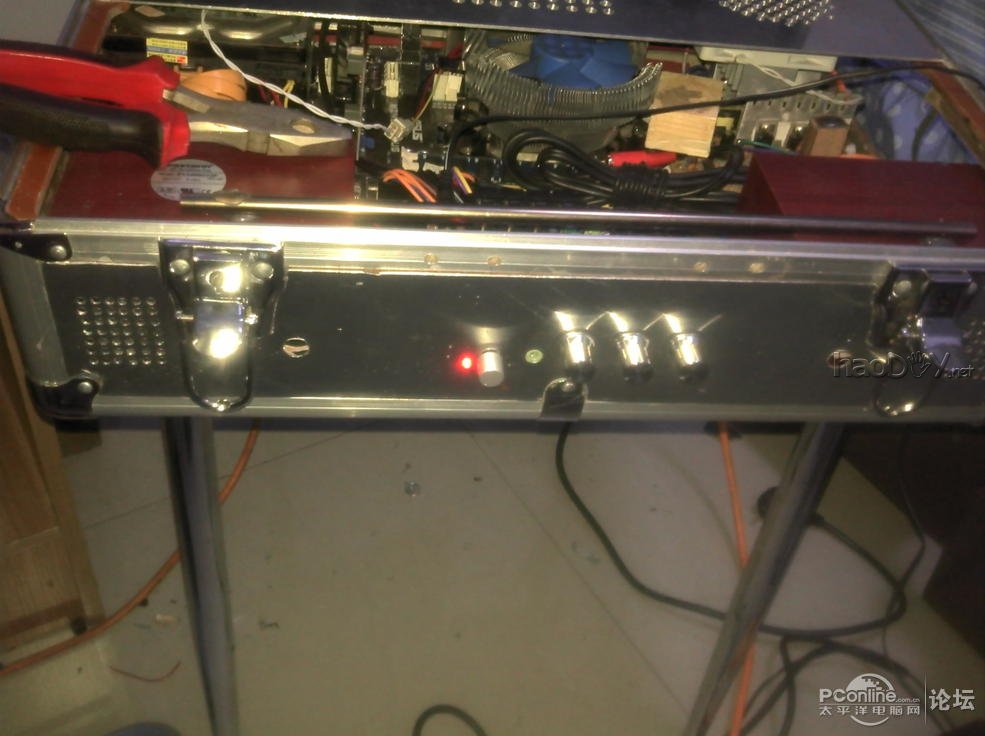

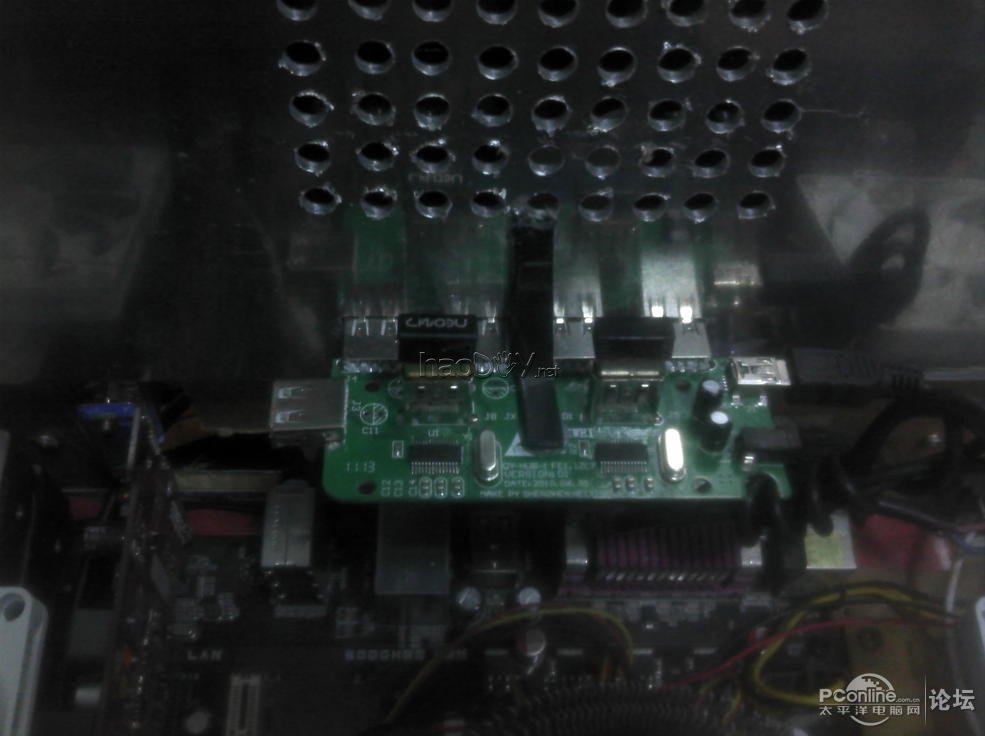

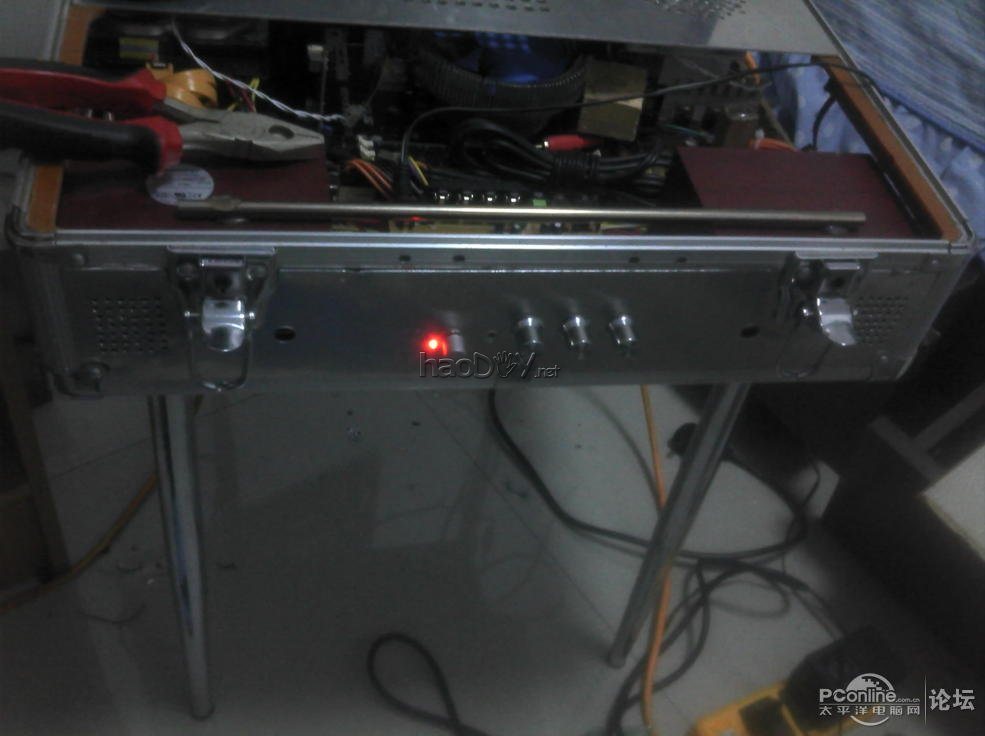

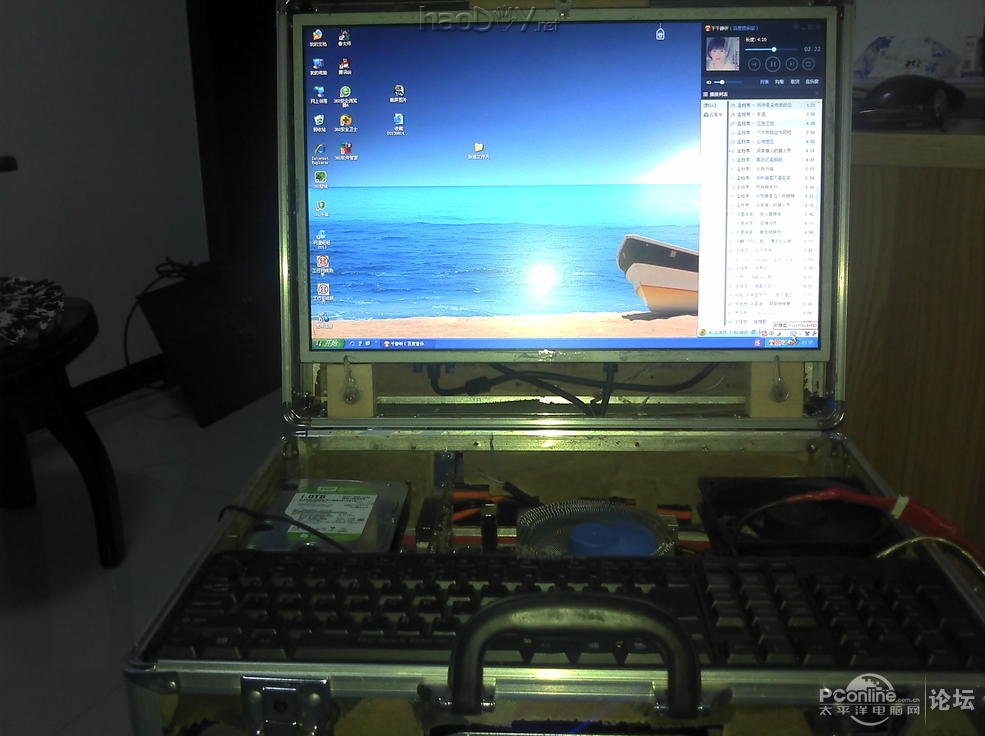

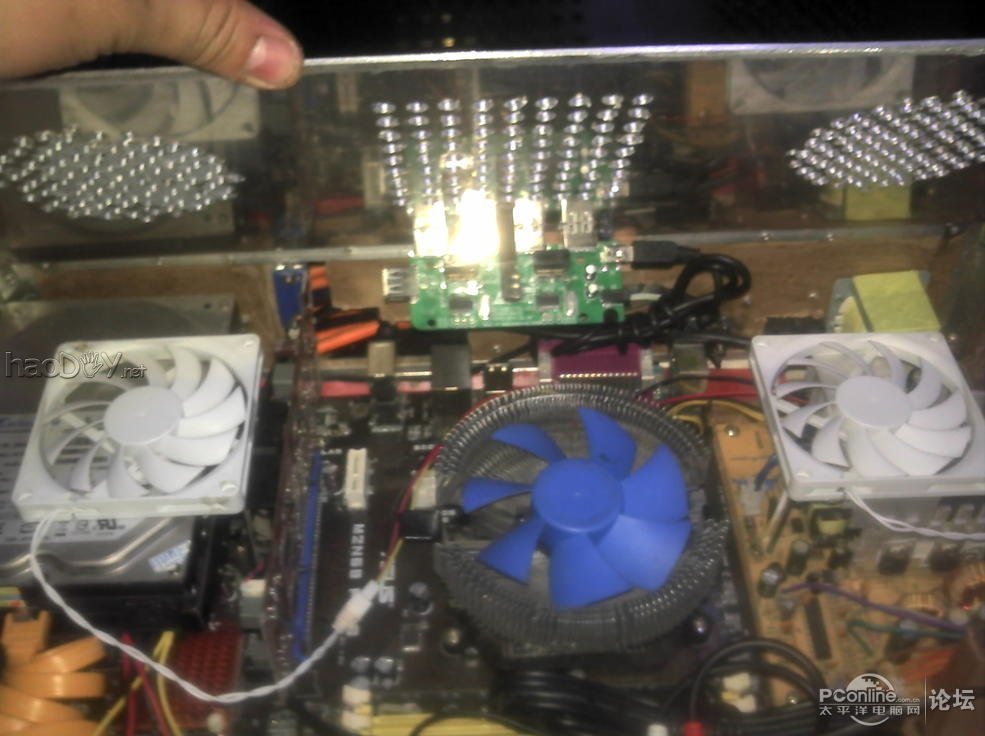

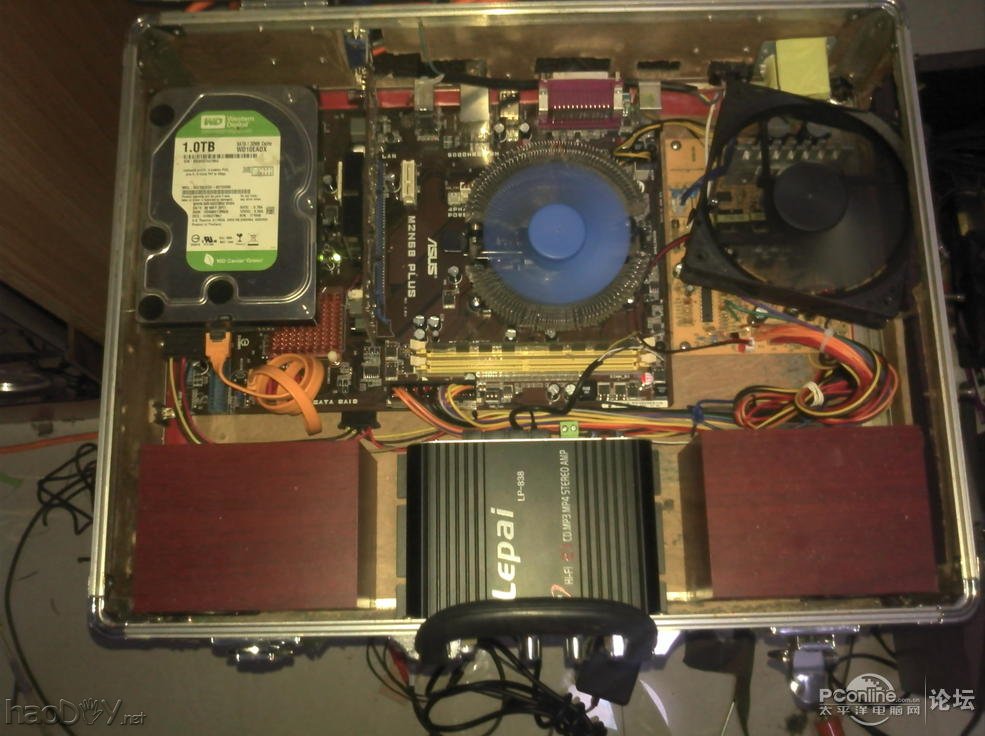

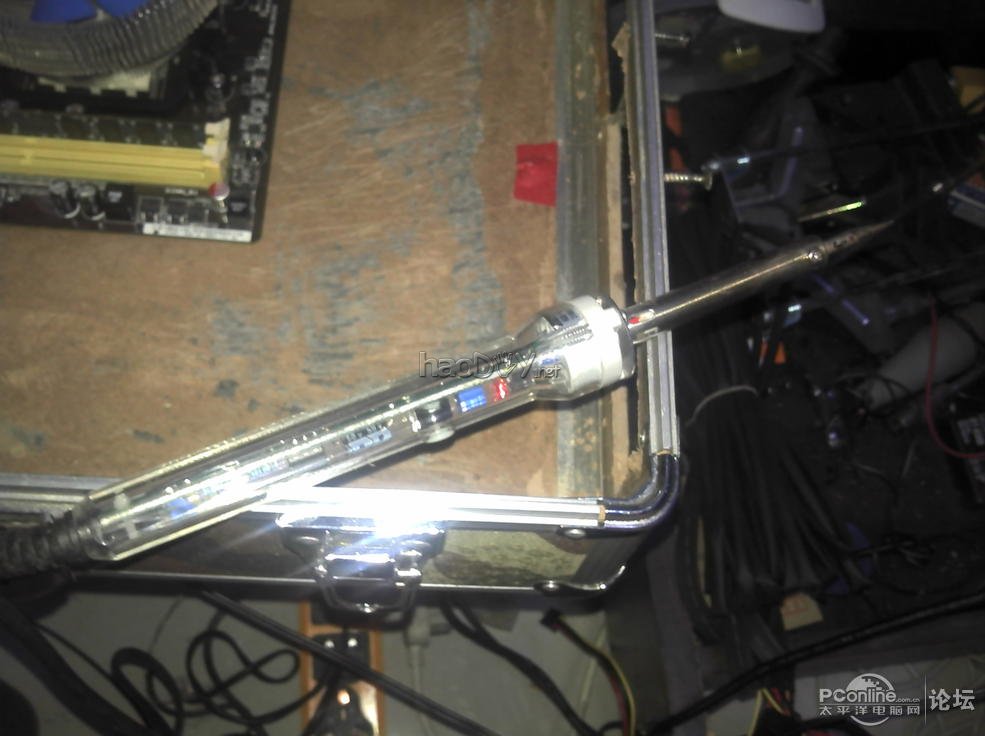

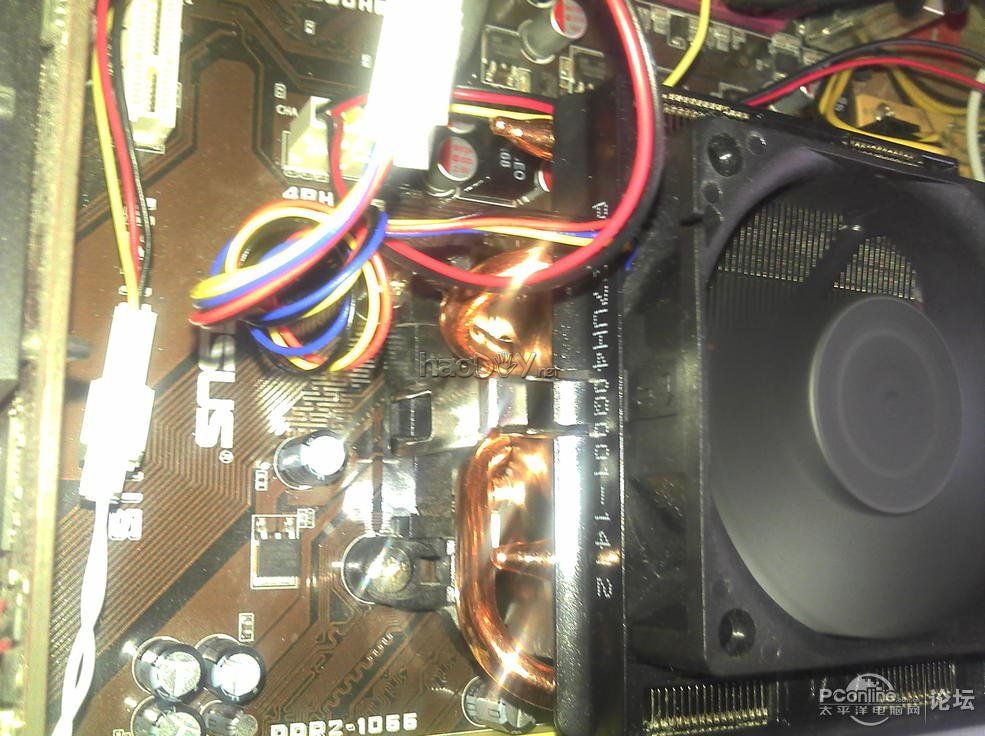

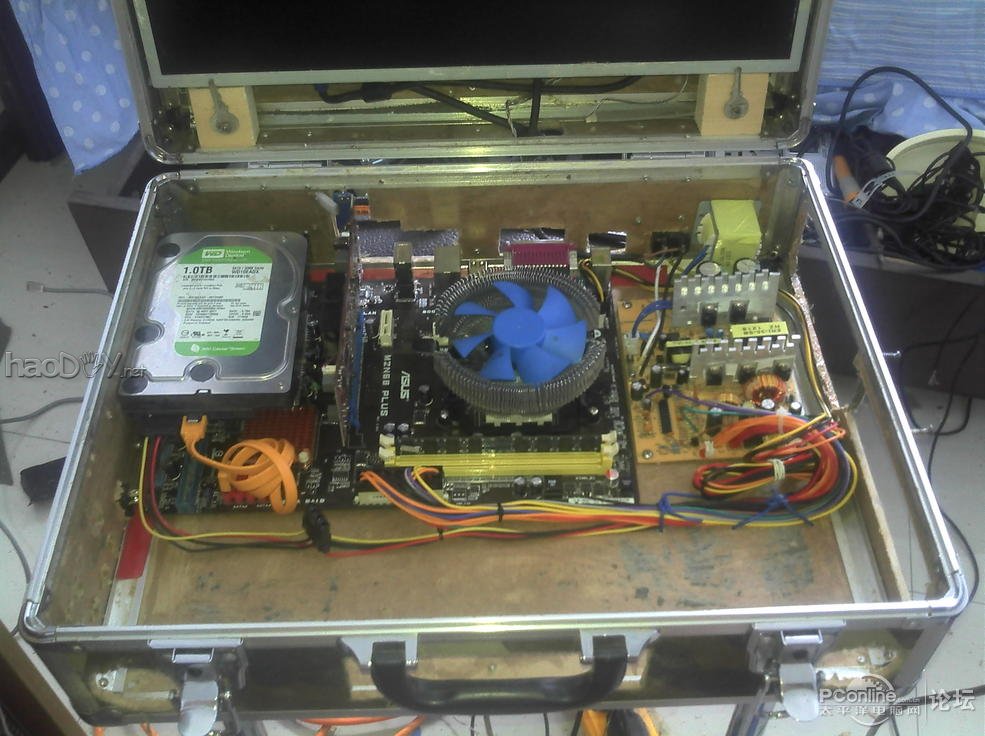

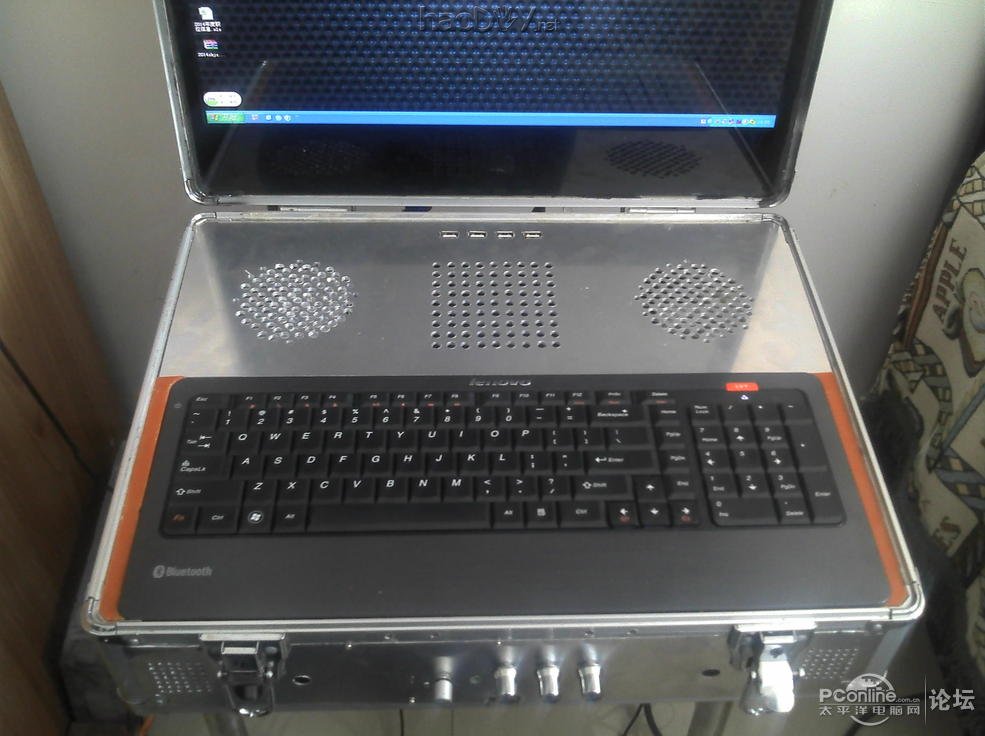

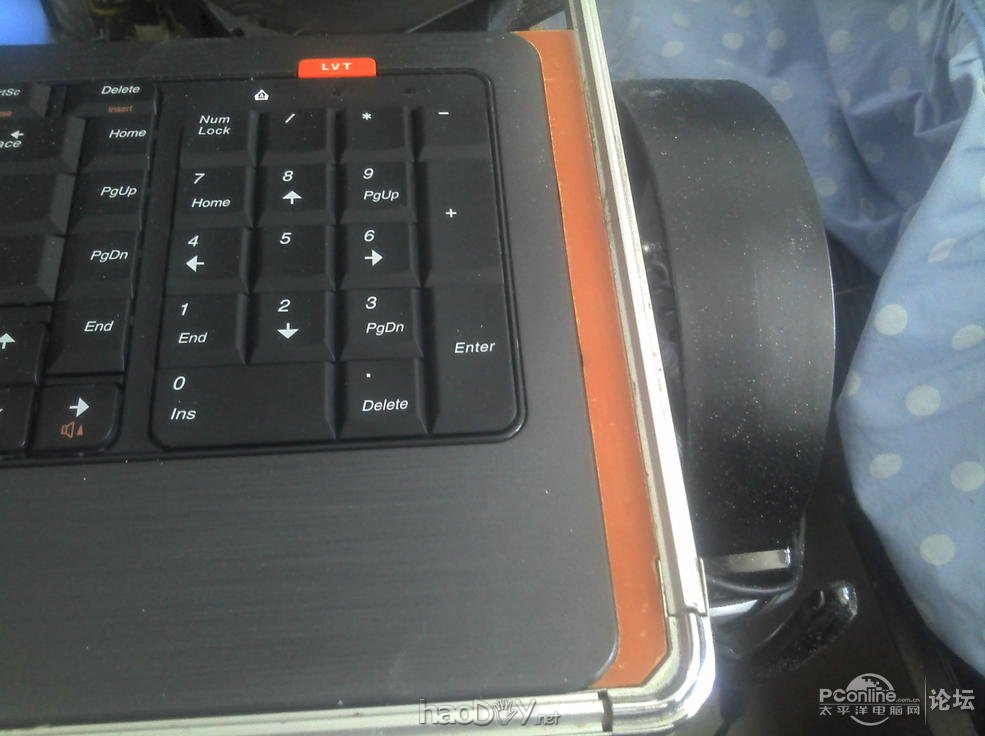

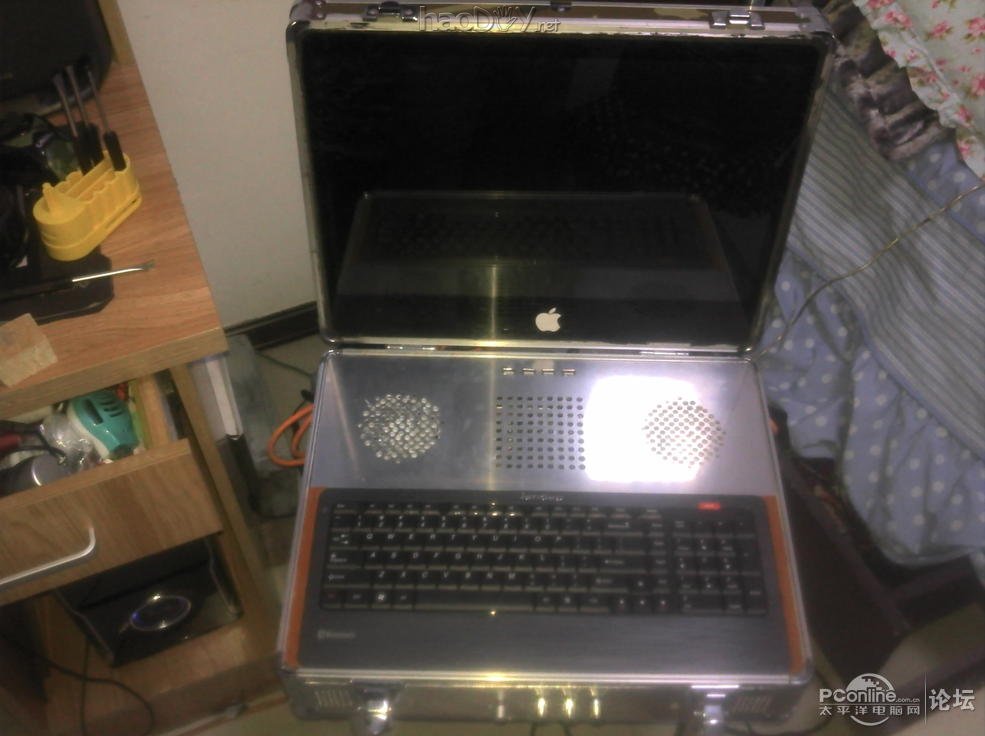

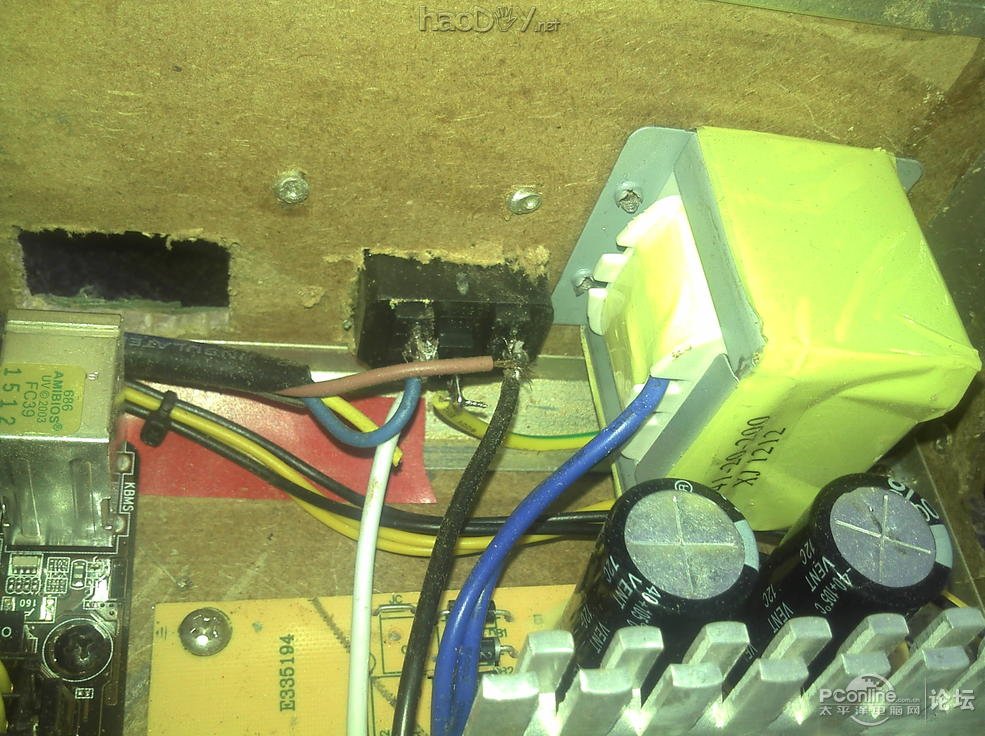

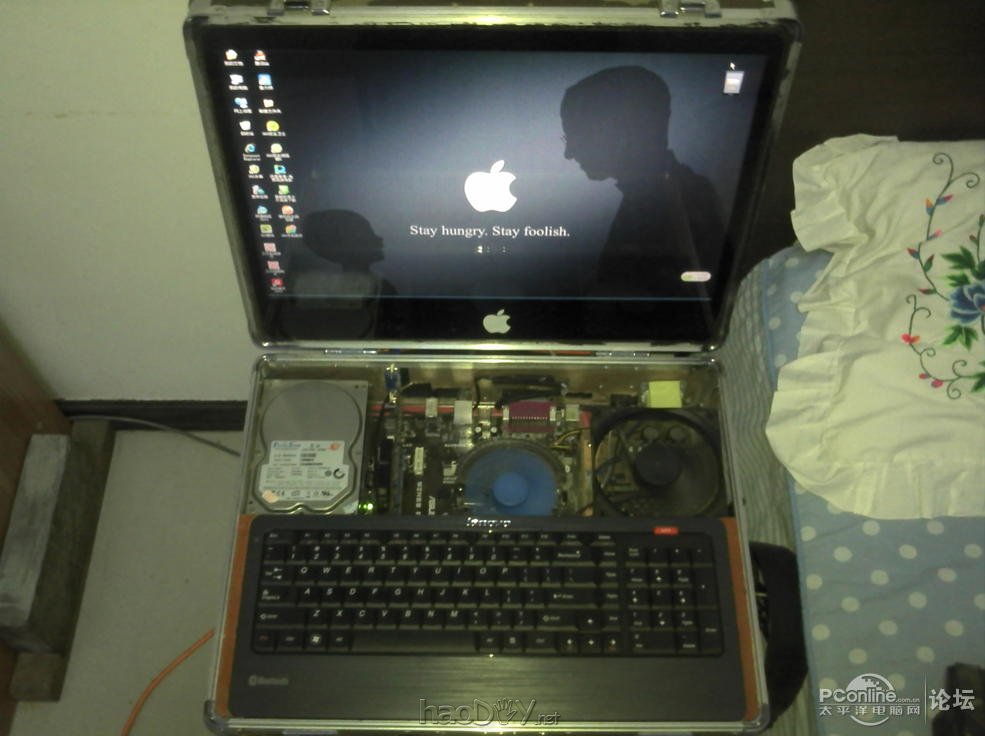

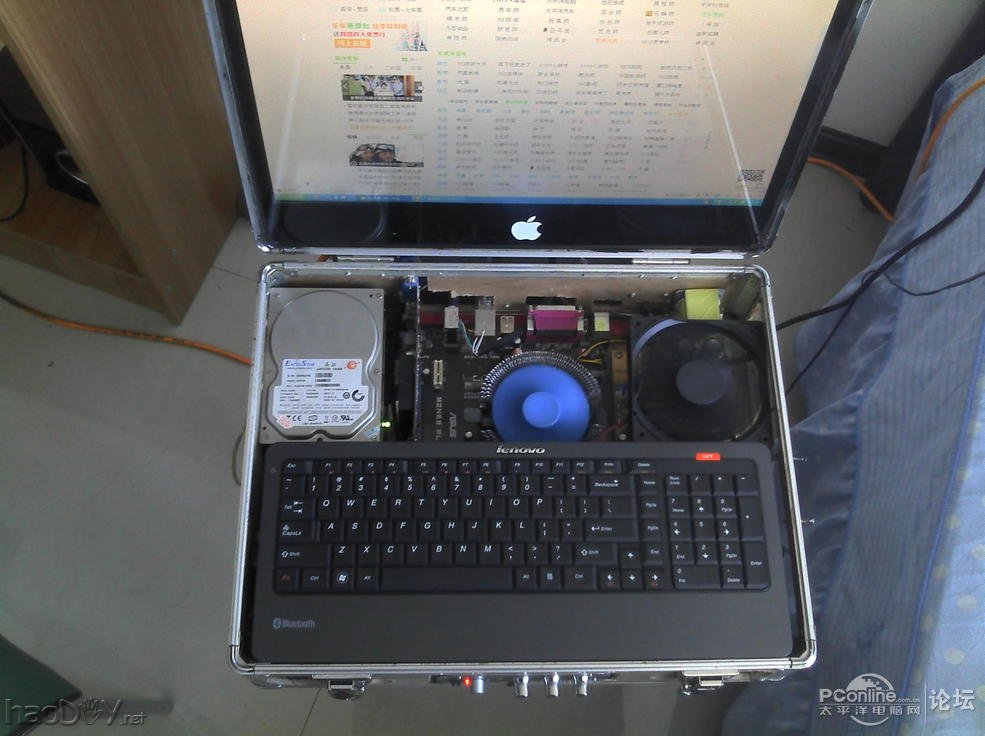

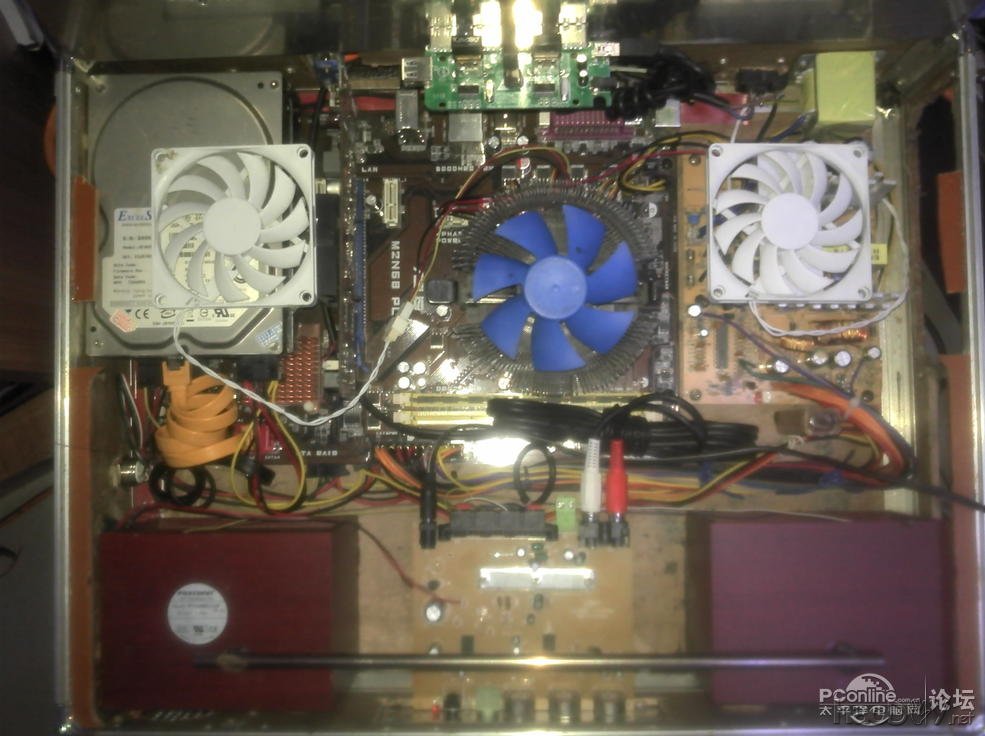

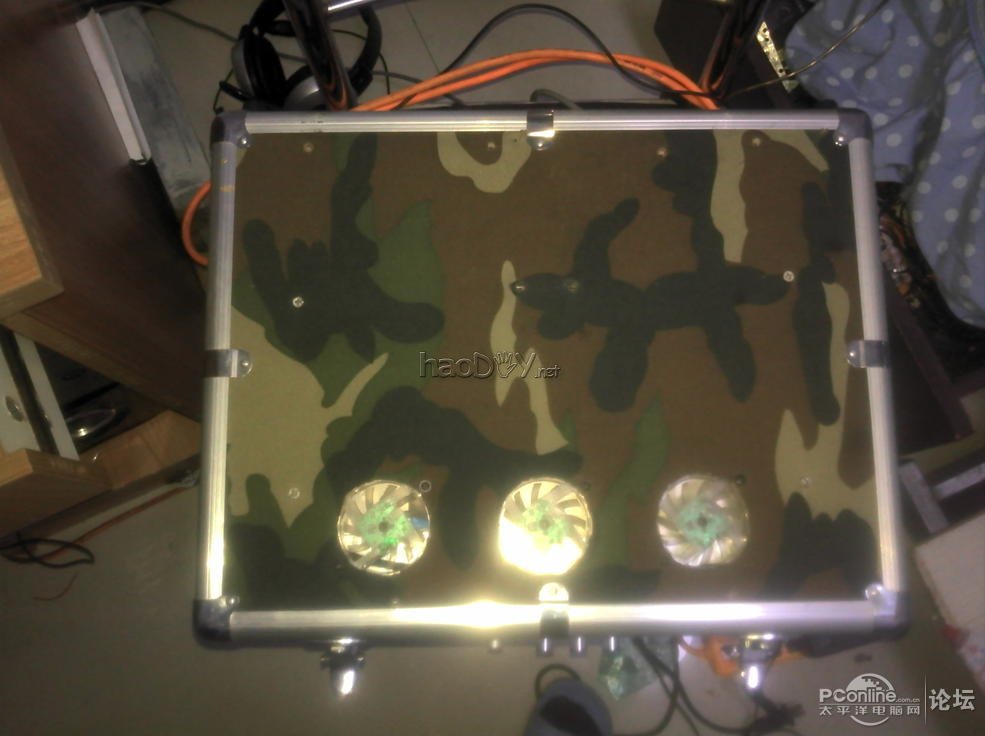

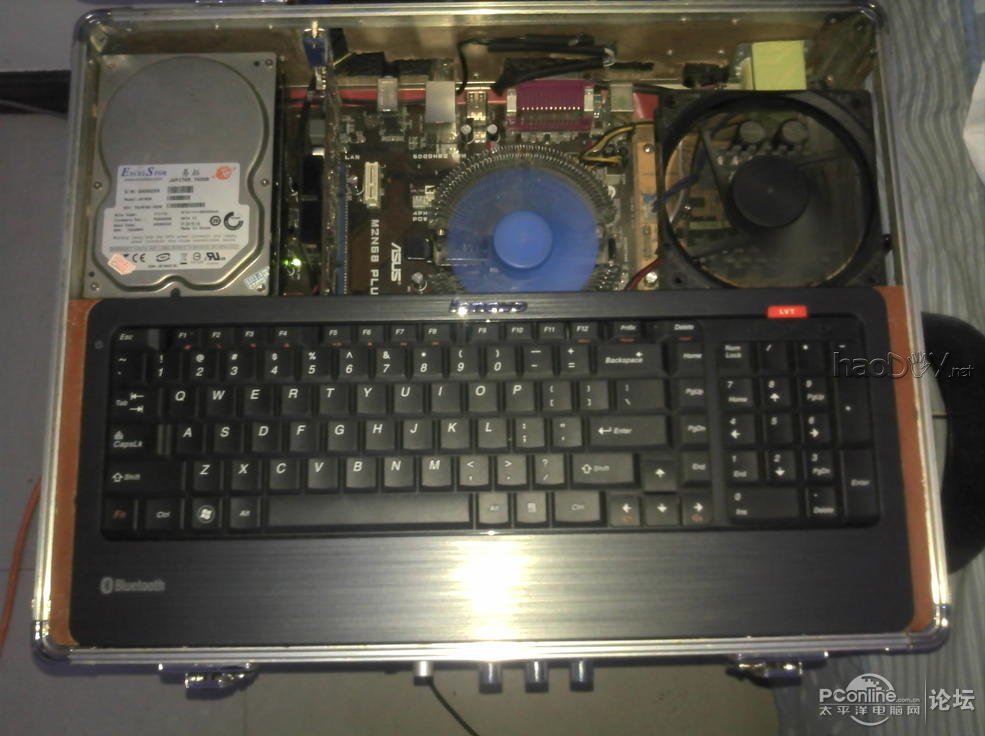

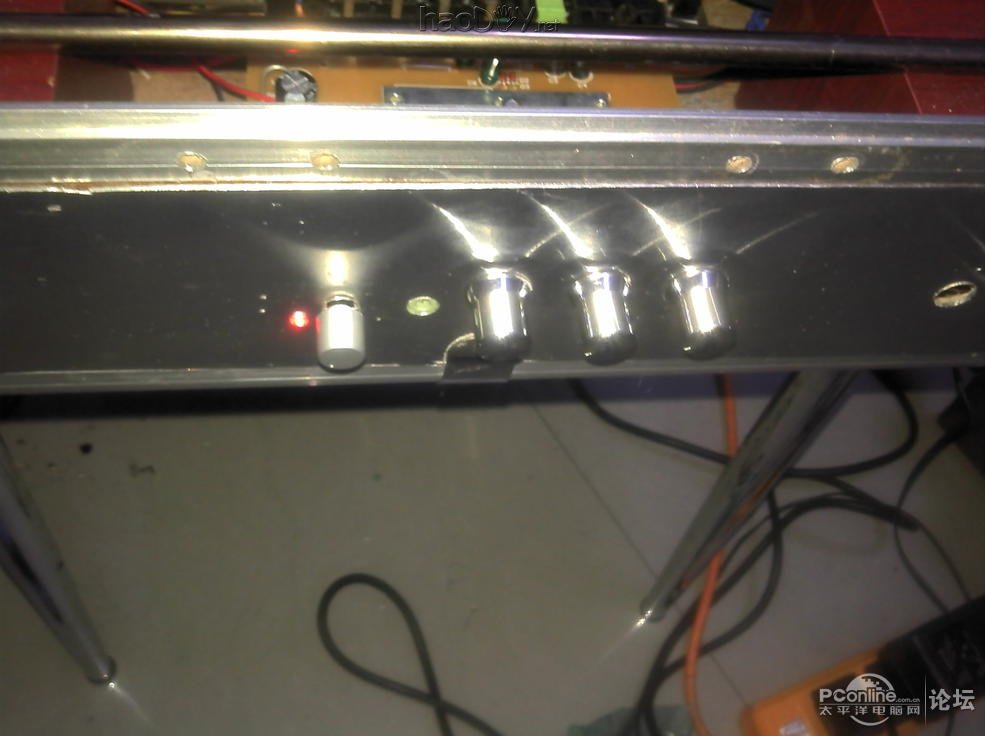

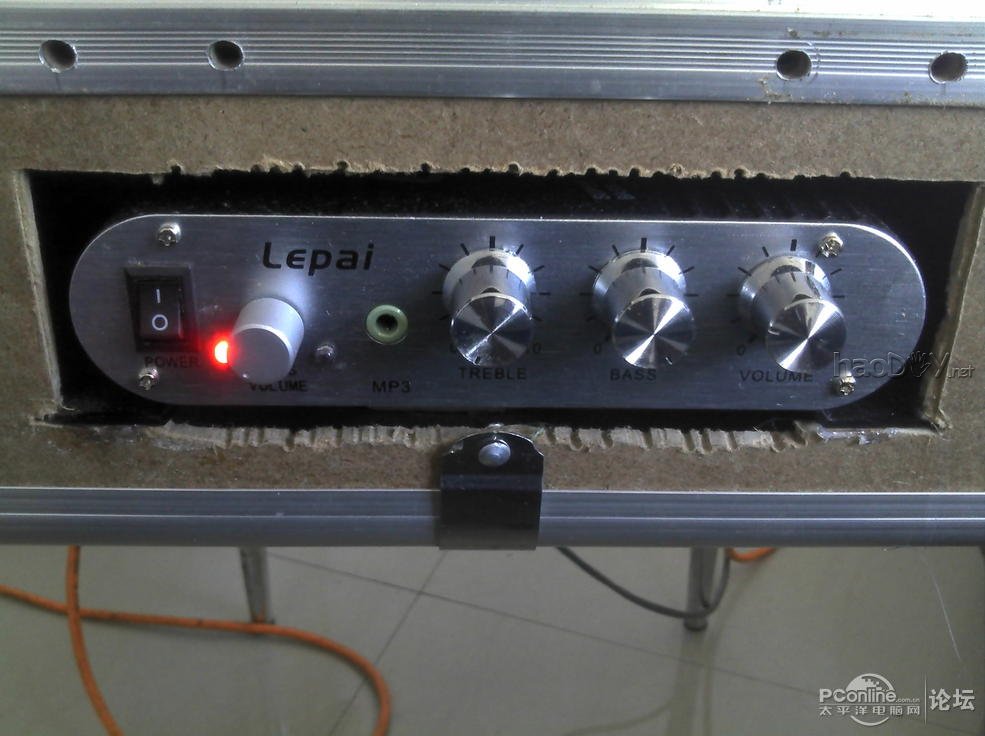

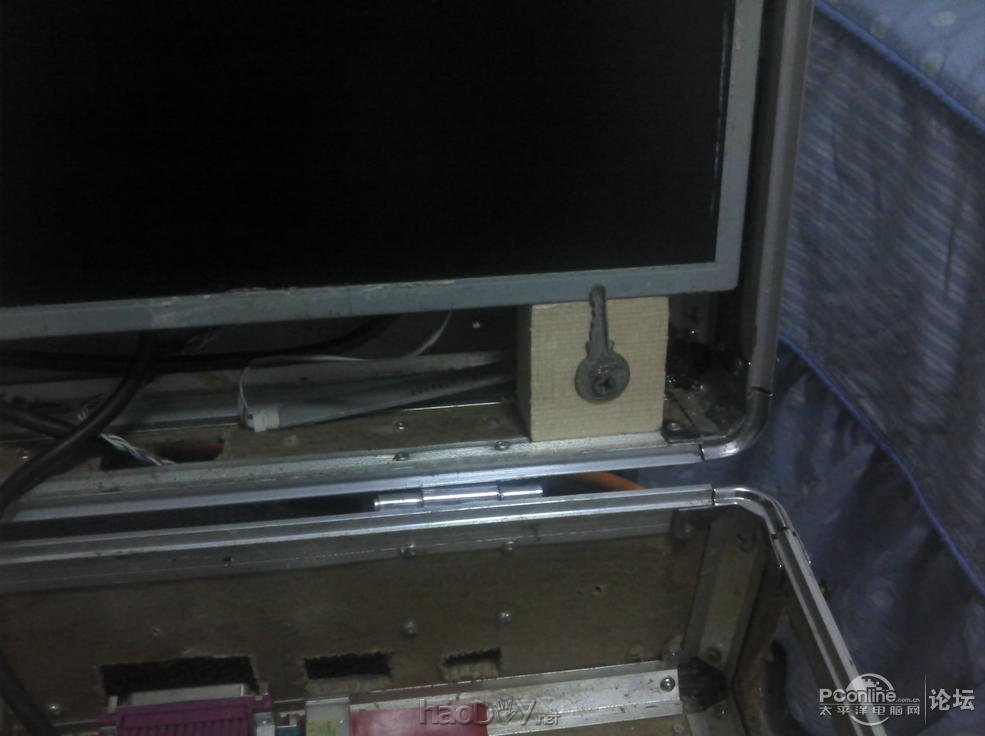

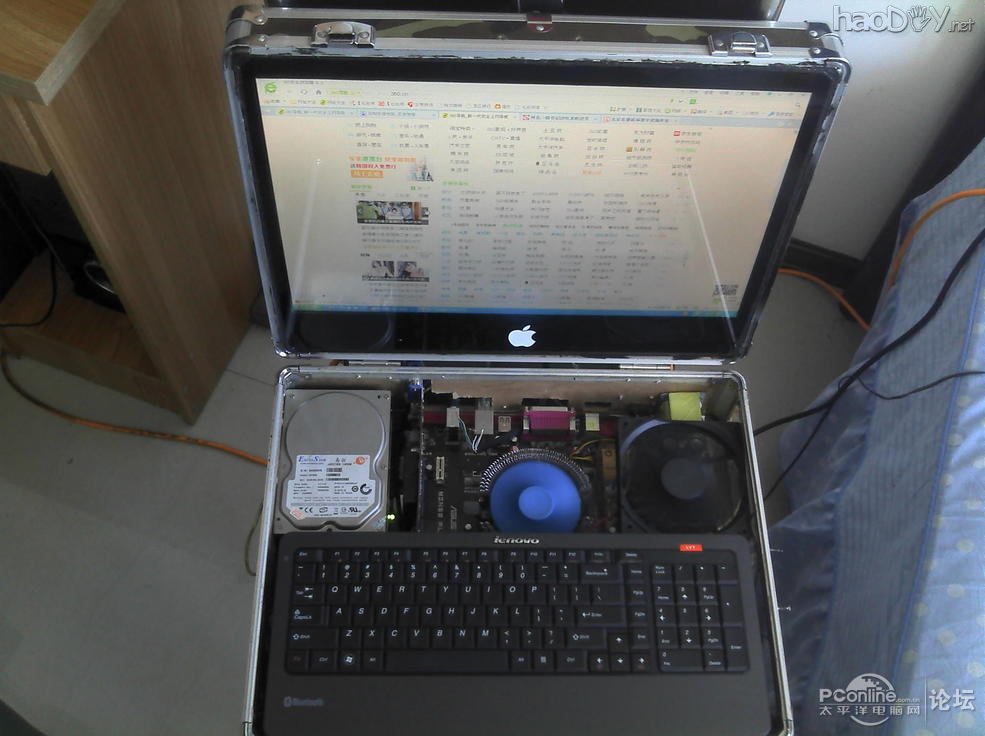

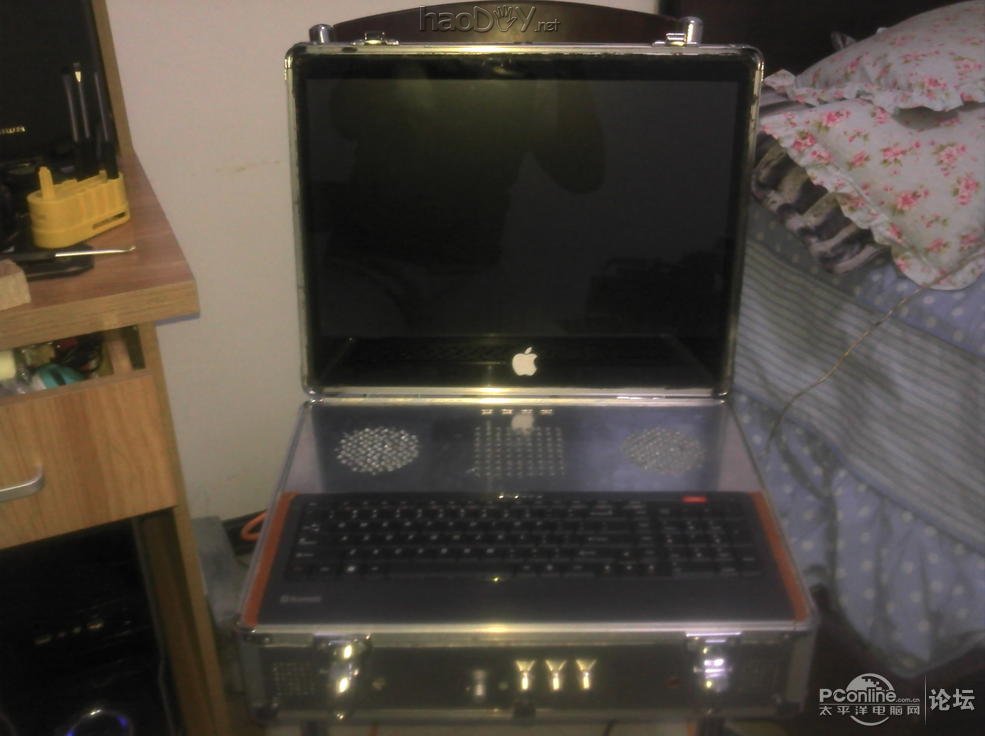

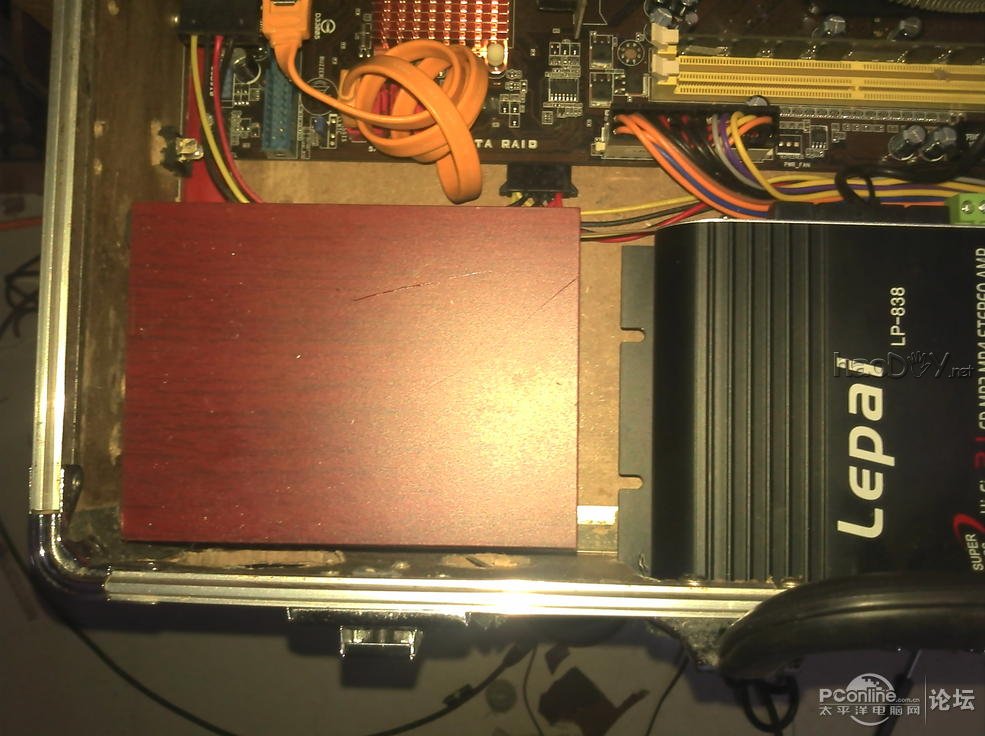

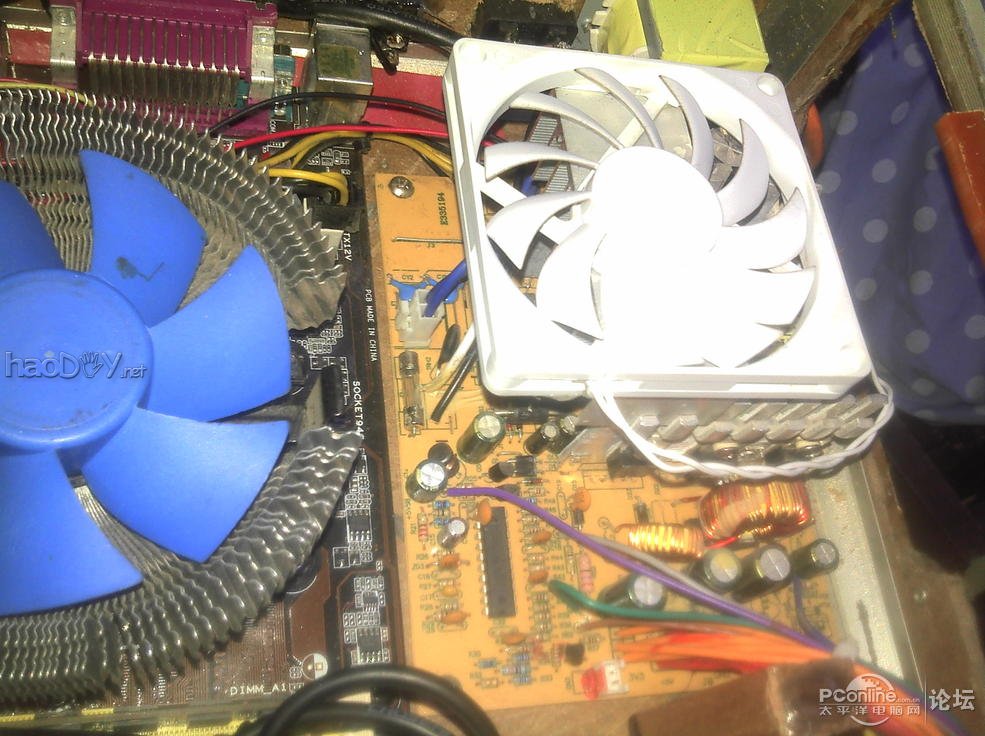

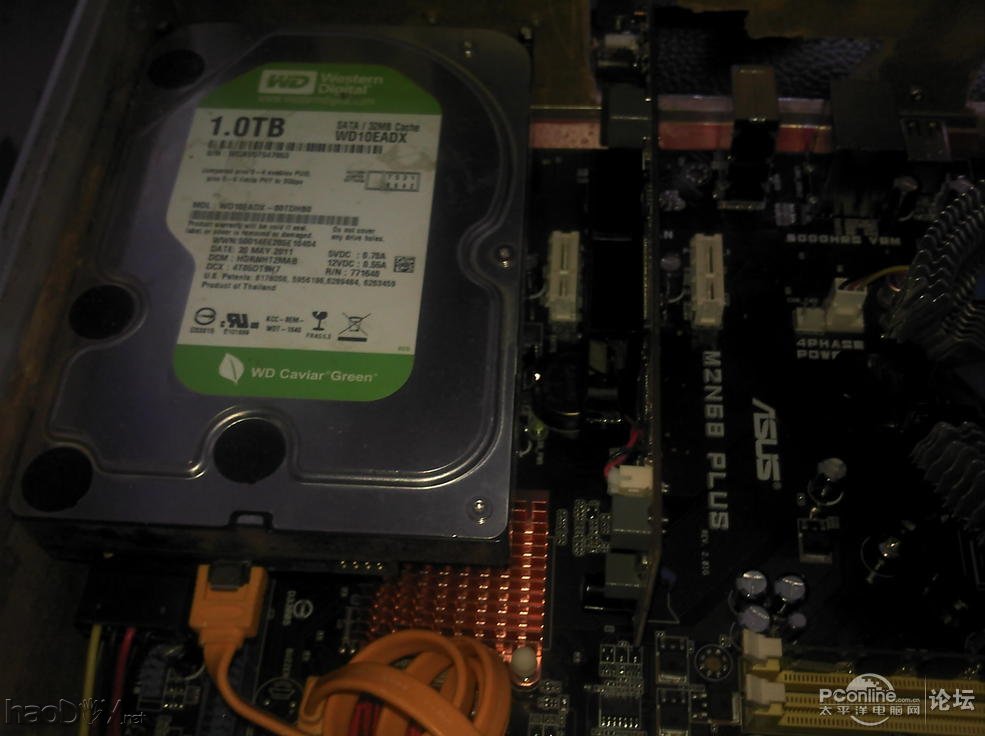

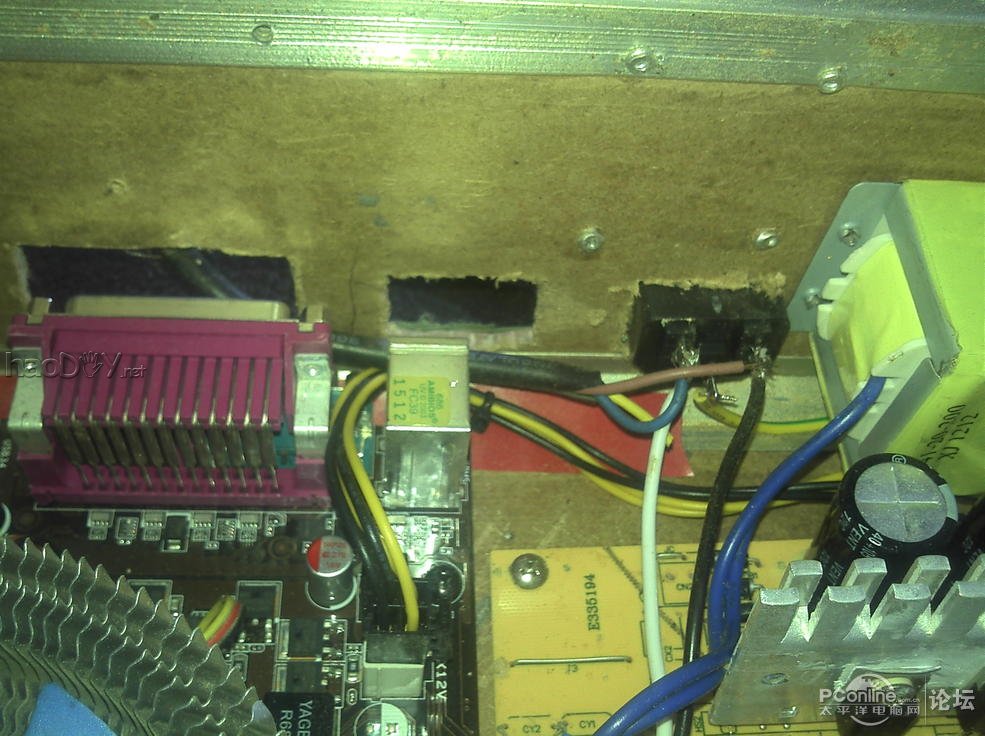

![]() 这是2010年的第一部自制手提电脑,感兴趣的可以看我以前的帖子,该电脑配置是单核,1g内存,集成显卡,内置重低音音箱笨重,本次进行全面升级,升级为双核amd6000+,2g内存,独立显卡,内置音箱,无线鼠标,蓝牙键盘,无线上网,双硬盘(1000g+160g),梅捷主板换为华硕主板,以下是升级后的电脑 ![]() ![]() 这是显卡,联想电脑上拆下来的 ![]() 开始拆以前的电脑,全面改造 ![]() 看看够乱的吧 ![]() 这是1000g的硬盘,西数的绿盘 ![]() 华硕的主板,amd6000+的cpu,风扇最后升级个好的 ![]() 摆正位置 ![]() ![]() ![]() 原来的显示器是用木板和钥匙固定的,后边有三个散热风扇 ![]() ![]() 拍个正脸 ![]() 把显示器后边的固定外壳拆掉,这样显示器更薄,散热也更好 ![]() ![]() ![]() 拆掉后的效果,更简洁了 ![]() 用四个小木柱支撑显示器,后边的三个散热风扇可以是显示器不至于太热 ![]() ![]() 显示器的6股线变成辫子 ![]() ![]() ![]() 装上硬盘和独立显卡,这个显卡比较小装上正合适 ![]() ![]() ![]() 显示器还是用两块木头块和钥匙固定 ![]() 特写局部 ![]() ![]() 看看是不是够乱的 ![]() 看我这床,还好老婆不在家,要不。。。。。你懂得 ![]() 部分工具,这个是160g的硬盘 ![]() 恒温电烙铁,diy必不可少的工具 ![]() 新买的电源,拆开,要不放不下,飚王的做工还不错 ![]() ![]() ![]() ![]() ![]() ![]() 电源安装完毕,开机测试 ![]() 两个独立音箱,效果还行,不过准备装个独立功放,效果更好 ![]() 小音箱正好放下 ![]() ![]() ![]() 音箱孔,方孔本来是安装光驱的,但是装不下,后边的散热器当着了,所以改为独立功放 ![]() ![]() 把电源线都固定的箱子底部,这样整洁 ![]() ![]() ![]() 局部特写 #p#分页标题#e# ![]() ![]() 电源部分焊接,主板和显示器共用一个电源插口 ![]() 特写 ![]() 独立小功放按上了,到时候把外壳去掉 ![]() ![]() 这个小功放和小音箱效果特别好,还可以调节重低音 ![]() 这个小功放是在淘宝买的,很便宜 ![]() ![]() 小音箱底部用玻璃胶粘住 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 显示器两边用少量胶固定 ![]() ![]() ![]() ![]() 显示器前面玻璃板自己用手喷漆喷 ![]() ![]() ![]() ![]() 玻璃面板安装上的效果 ![]() ![]() ![]() 弄了个苹果标,呵呵 ![]() ![]() ![]() ![]() ![]() 网购的联想蓝牙键盘,针对以前有网友提出没有掌托比较累手,这个带掌托的,很好用,很舒服 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 键盘两边的空隙用电木板做成的条补上 ![]() ![]() ![]() ![]() ![]() ![]() ![]() 我的手工还行吧,正好合适 #p#分页标题#e# ![]() 这是无线上网装置 ![]() ![]() 信号强度很好,上网超快拜托网线的困扰 ![]() ![]() 网购的铝板,做挡板 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 散热孔,用电钻钻的 ![]() usb扩展孔 ![]() 大体效果 ![]() ![]() ![]() 这个是爆铝板,准备做前面挡板 ![]() ![]() ![]() ![]() ![]() #p#分页标题#e#将功放外壳拆掉,这样便于安装前面挡板,而且变轻 ![]() ![]() ![]() 音箱部分特写 ![]() 圆的电源开关,带蓝光,方的是功放开关 ![]() 前面挡板效果 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() usb扩展插槽特写 ![]() 两块硬盘发热量大,按一个小风扇,降温效果不错 ![]() ![]() ![]() 红外接收器是鼠标的,蓝牙接收器是键盘的,都安装到里边,外边看不见 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 新换的cpu散热器,效果很显著 ![]() 铜管散热效果好 ![]() ![]() ![]() ![]() ![]() |
