由于平时浦硬件论坛,所以一直想自己拼一个一体机测试平台,要携带方便一点的,主意是测硬盘MHDD,还有测显卡亮机使用!
自己有一台7寸的收银机液晶  分辨率800*600的  不过我只测MHDD,这坑爹分辨率还是足够的~!
 在论坛收了一块凄惨红E-350双核APU ITX主板!
 还有感谢我工程部的工友达叔,用他的工具,帮我斗的木盒机箱,  我工友达叔平时浦木工爱好者论坛,他业余爱好,家里有价值买了差不多3万元的木工电动机械工具,德伟压刨,牧田台锯,黑金刚台锯,方榫机,台转,德伟充电起子几把等等~~~~  他有那么多专业工具,他很乐意帮我弄这个木机箱!
 还有感谢论坛峰哥和他换物换的益恒300W小电源!
 由于拼装都是工作之余时间弄,一时弄一点,所以具体过程就没有拍照,但是后面图片,我会慢慢说明的~
 说了那么多 ,直接去片吧~~#p#分页标题#e#

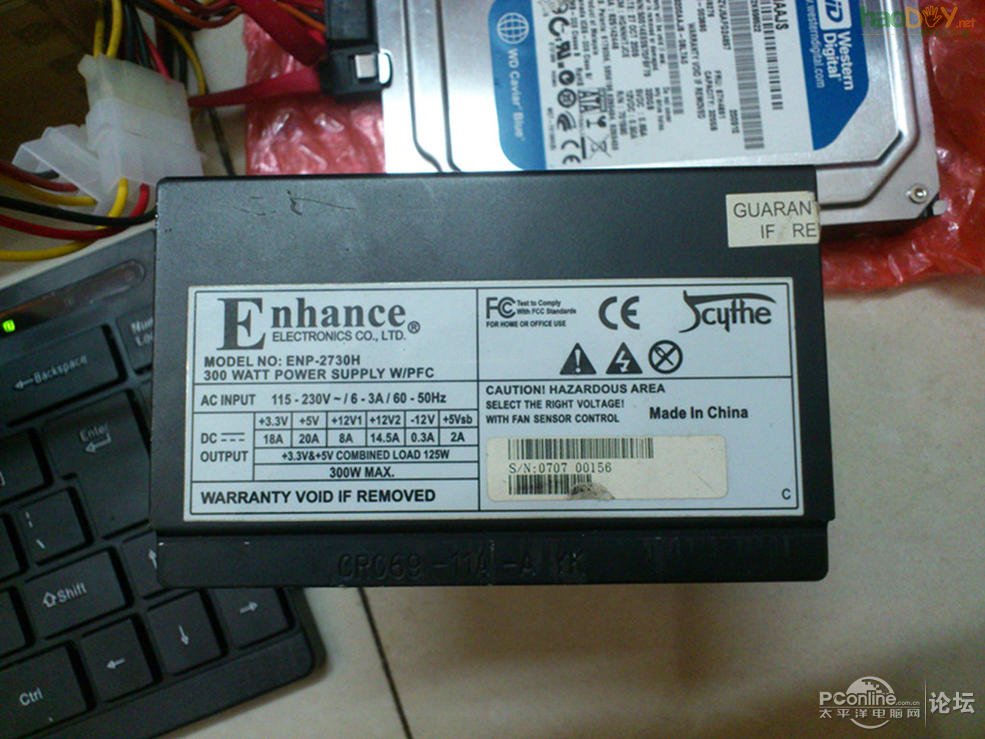

首先来站拆出来的7寸液晶外壳,还有益恒300W小电源顶盖!

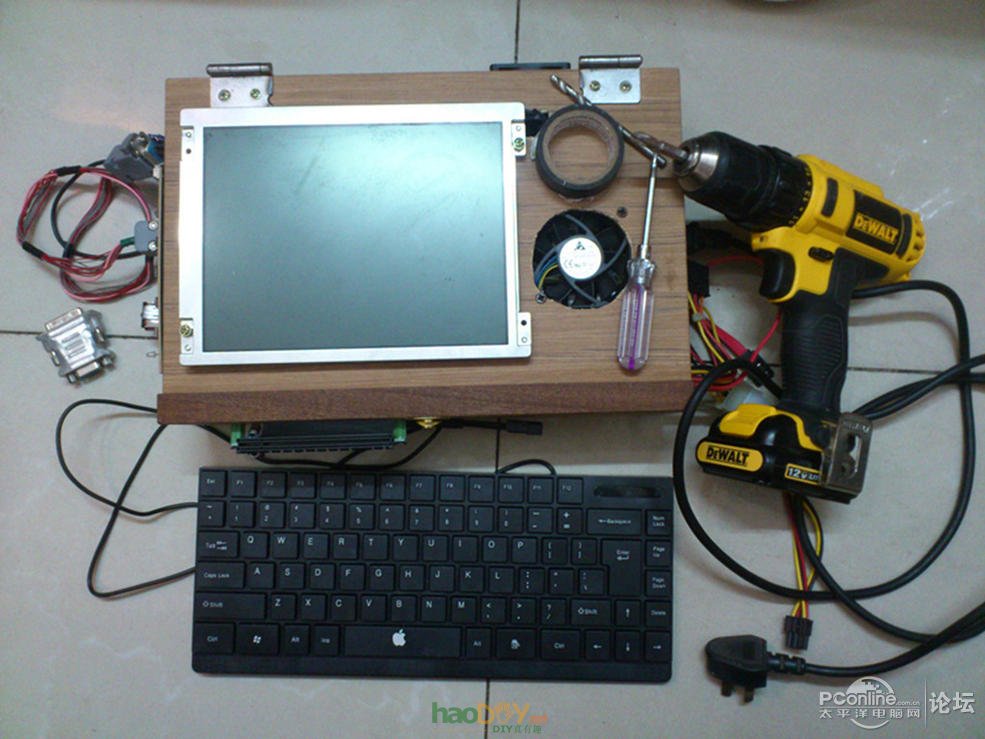

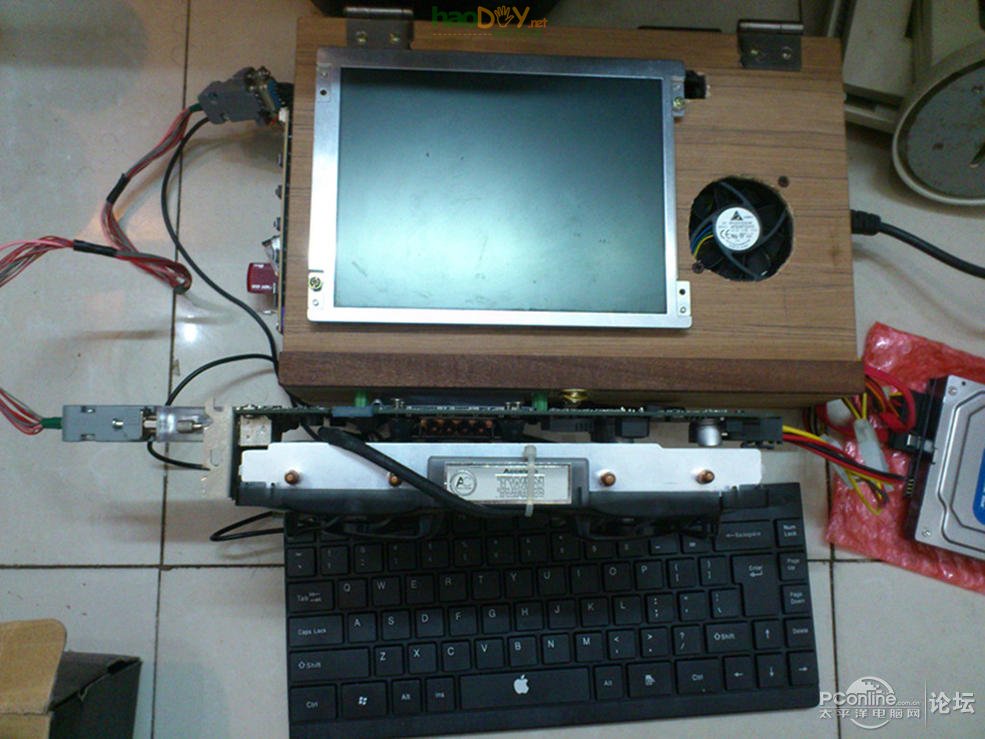

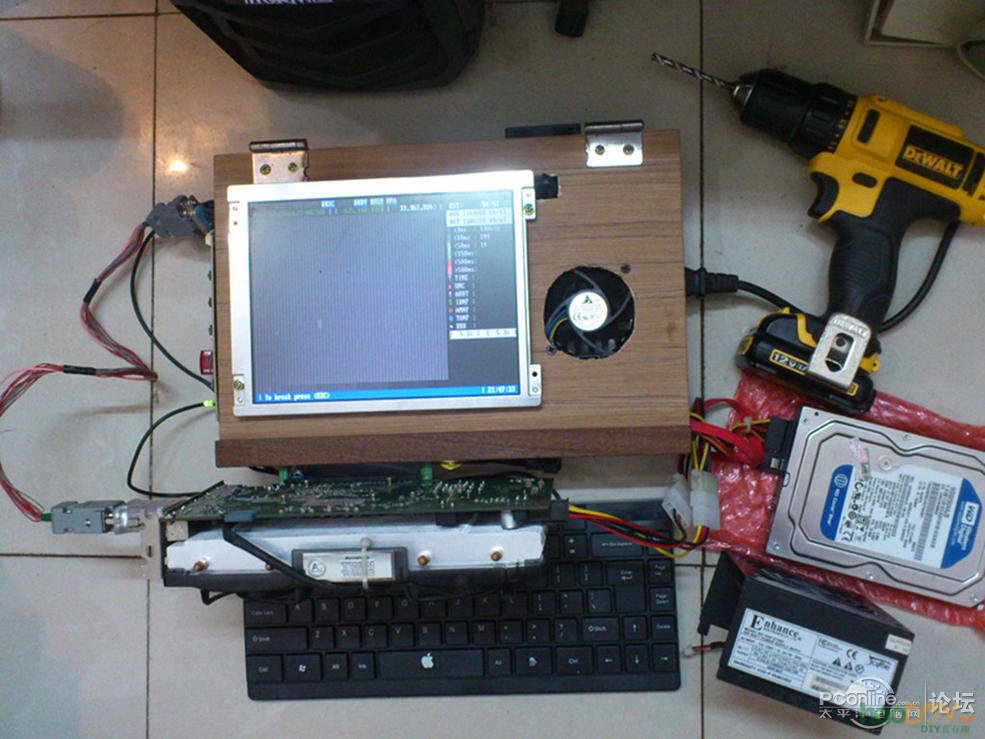

这个是拼好后的一体鸡 请无视那个雪梨键盘,全新5元在石牌路边买的,测试用,张就一下! 还有我私人最爱的德伟710充电起子,开洞,拆螺丝,上自攻螺丝很好力!

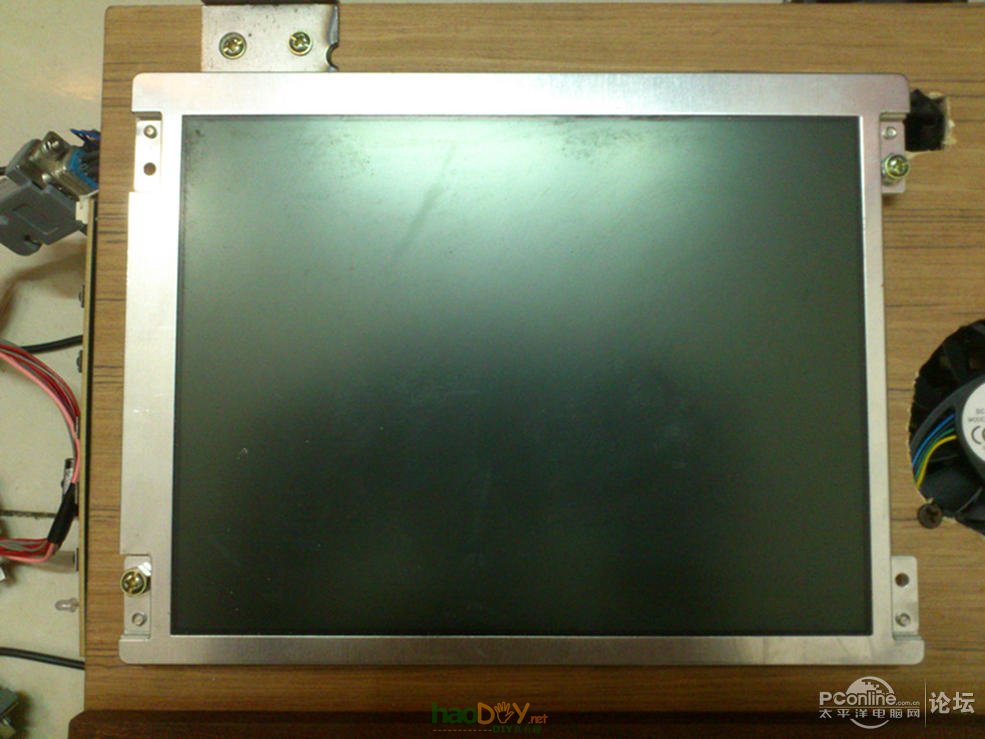

7寸屏,用4厘机丝,开洞固定在盒子面上! 隔离开洞装的台达3000转暴力风扇!

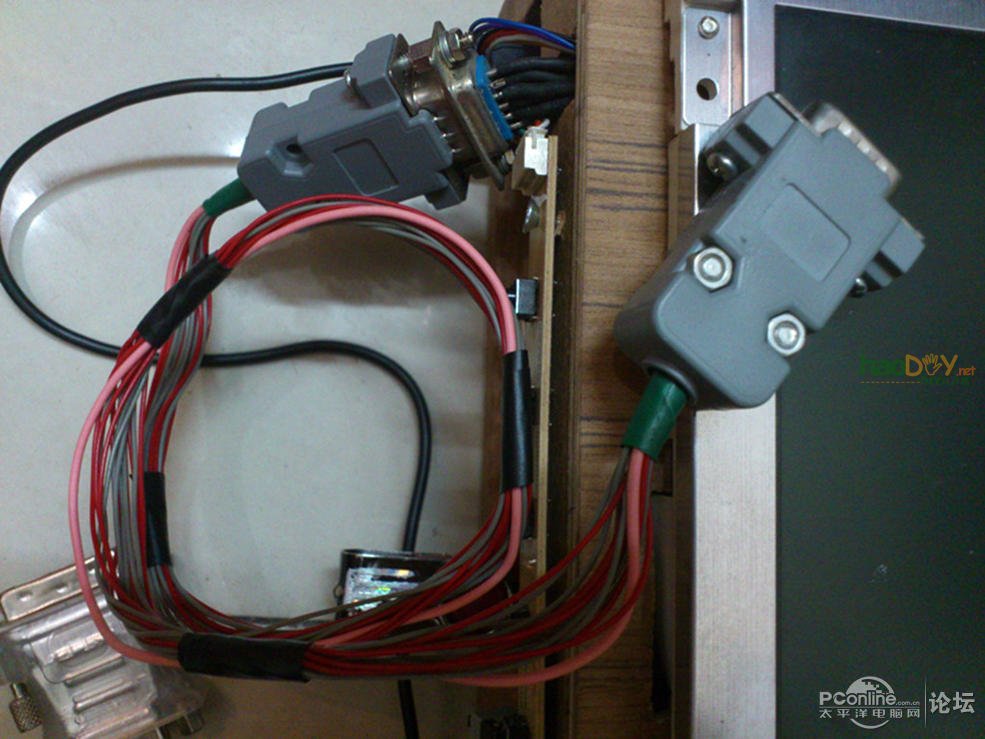

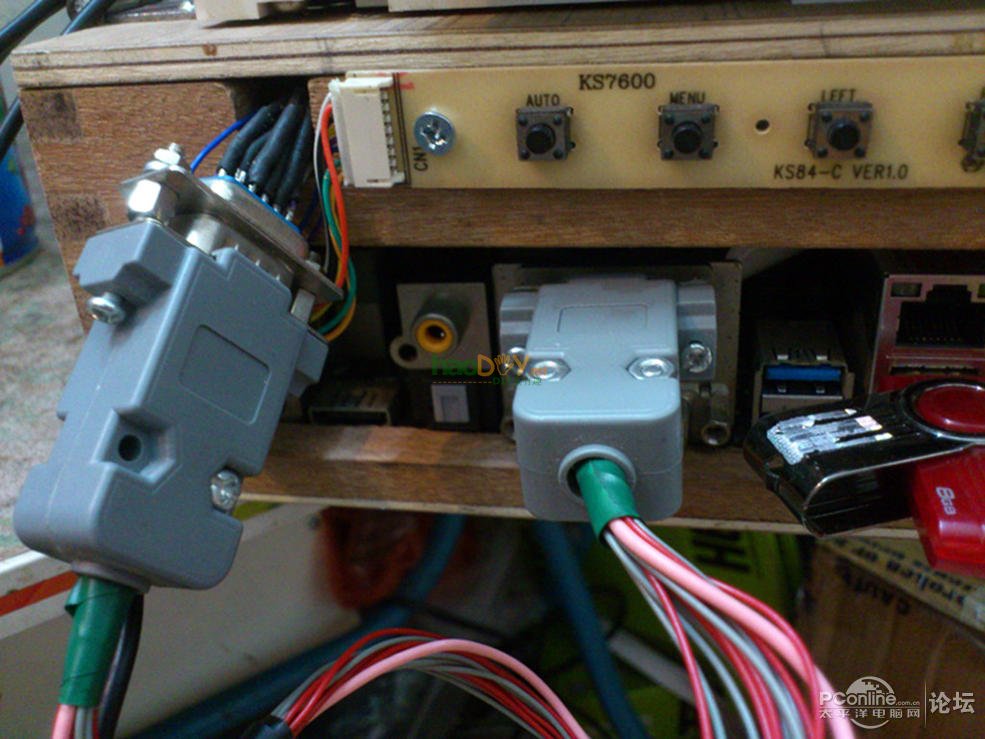

自己焊的VGA线
#p#分页标题#e#

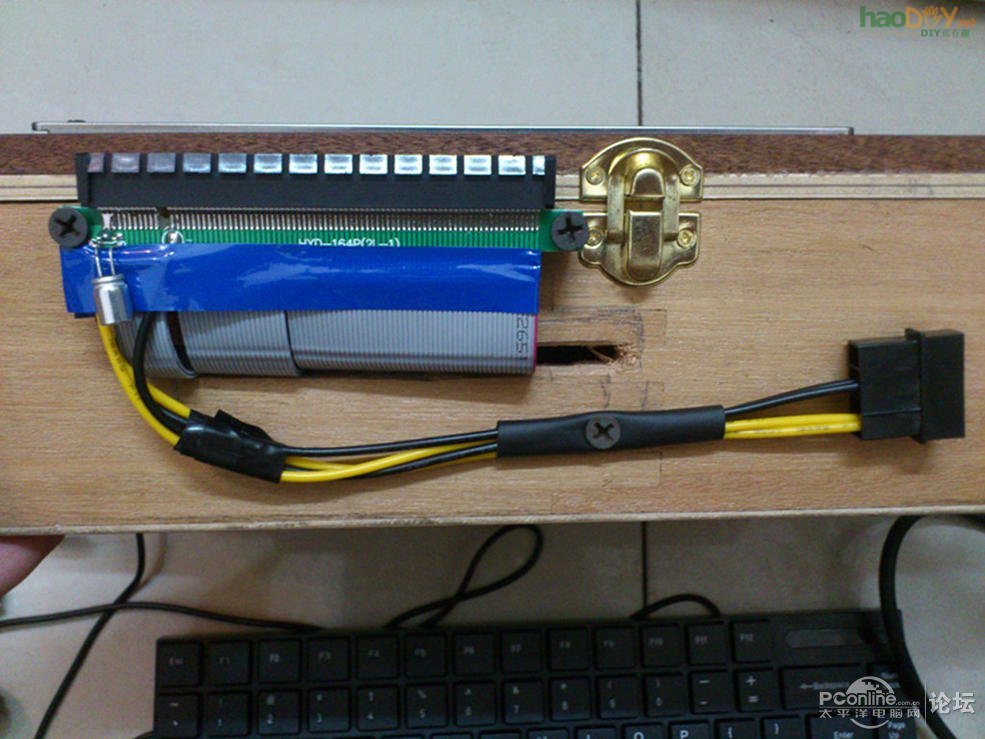

X宝买的PCIE显卡延长线,外接在木箱外侧!测试显卡亮机用!

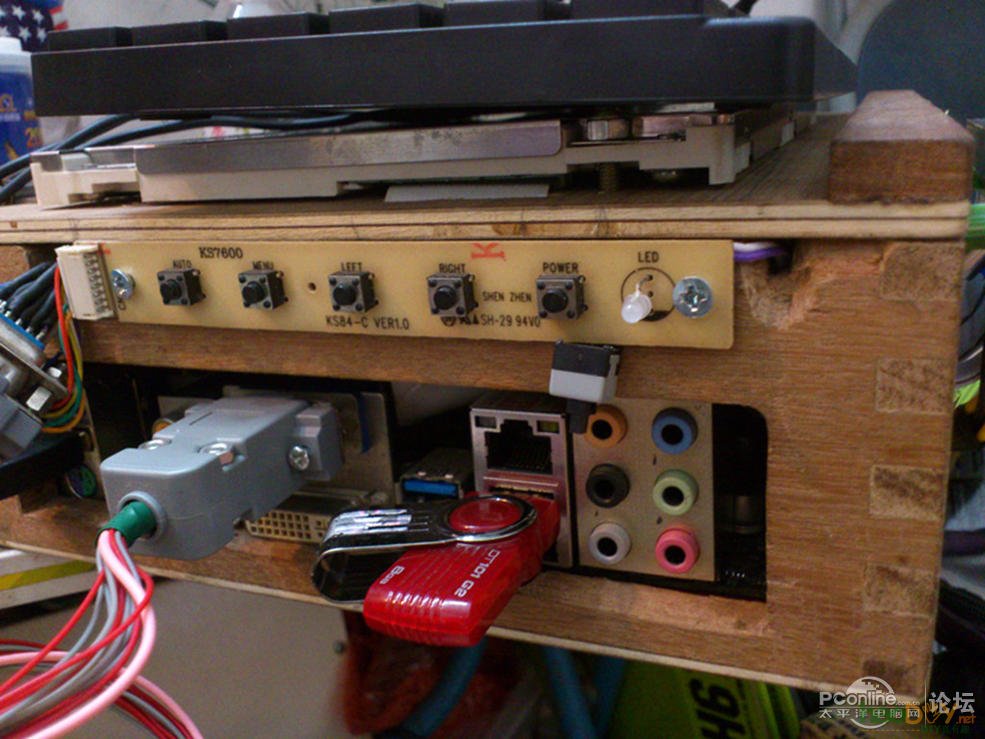

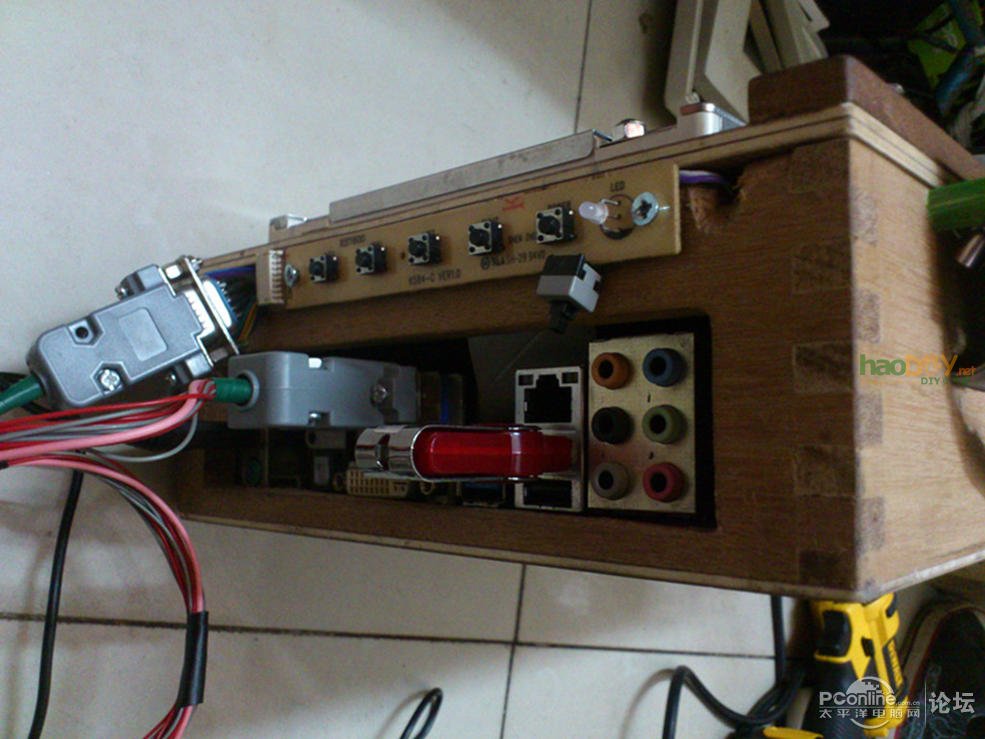

侧边开的主板接口洞,无须挡板,空气流通更好!

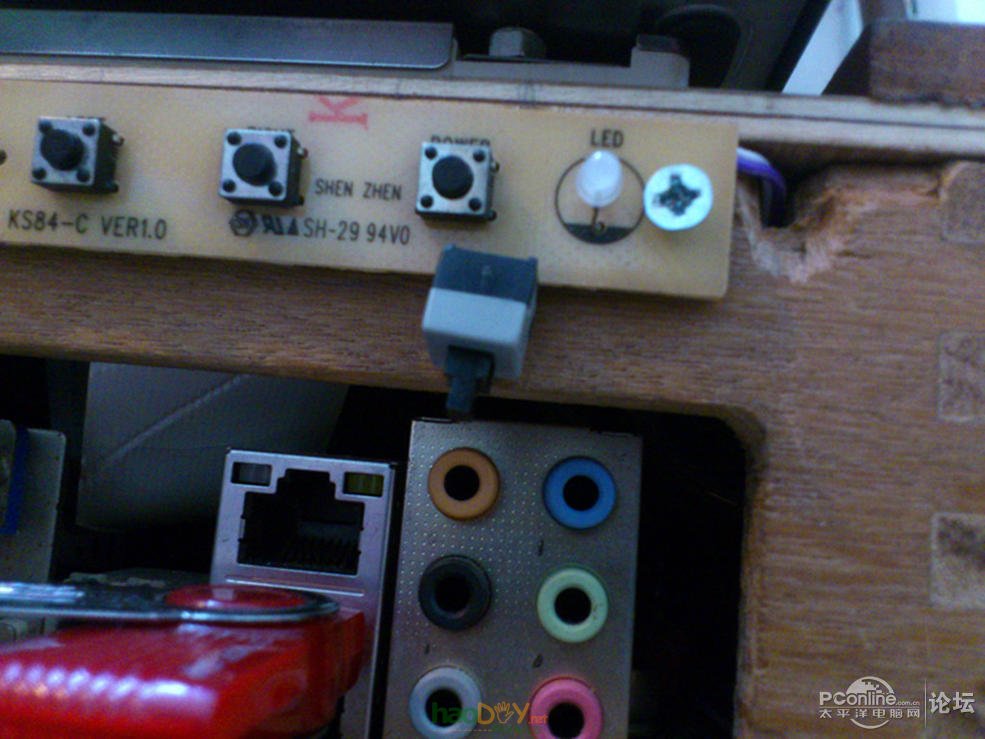

原来的7寸液晶的按键,也装在上面,还把外置的开机键随便固定在按键板里~

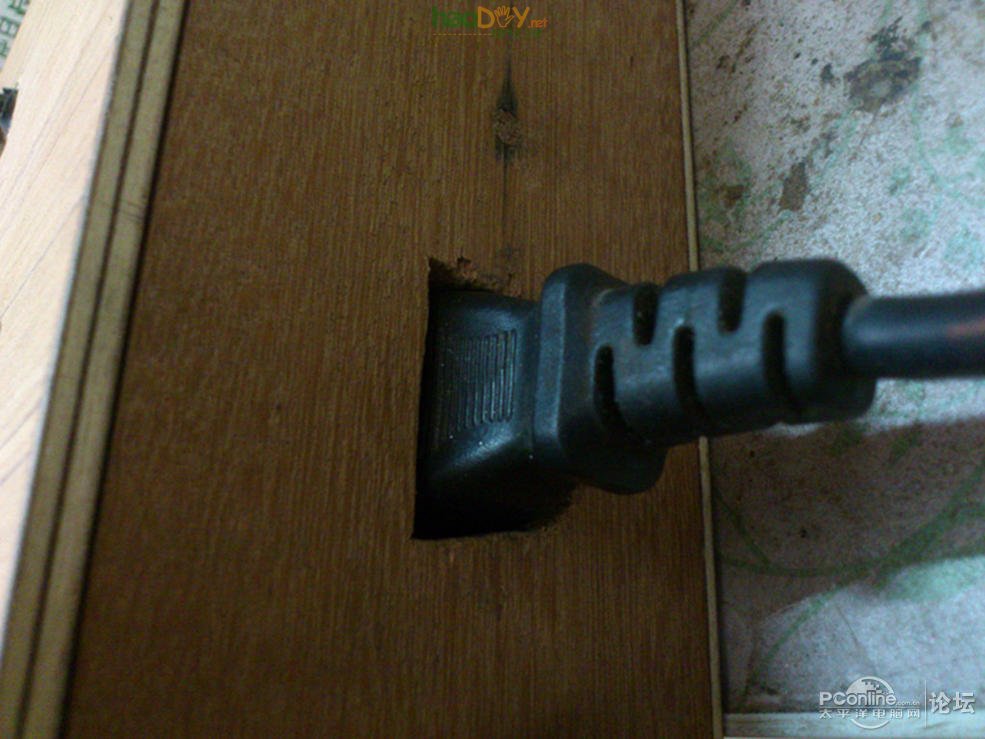

开洞给插电源线头

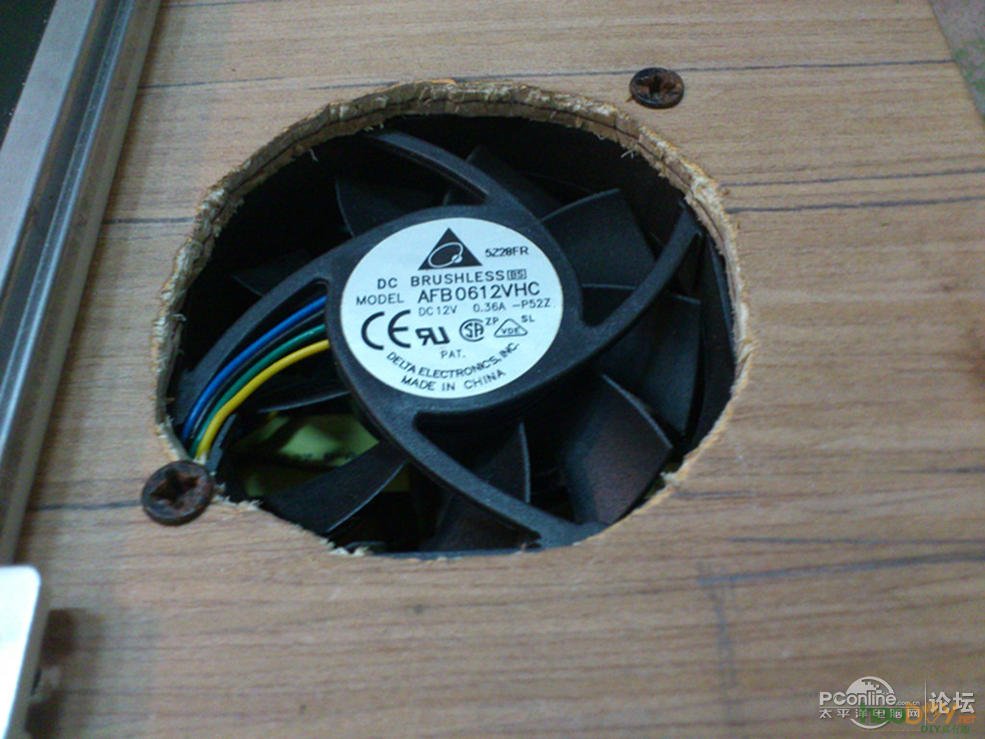

木箱面的暴力台达,这个是把机箱电源里的风向外抽出的,
#p#分页标题#e#

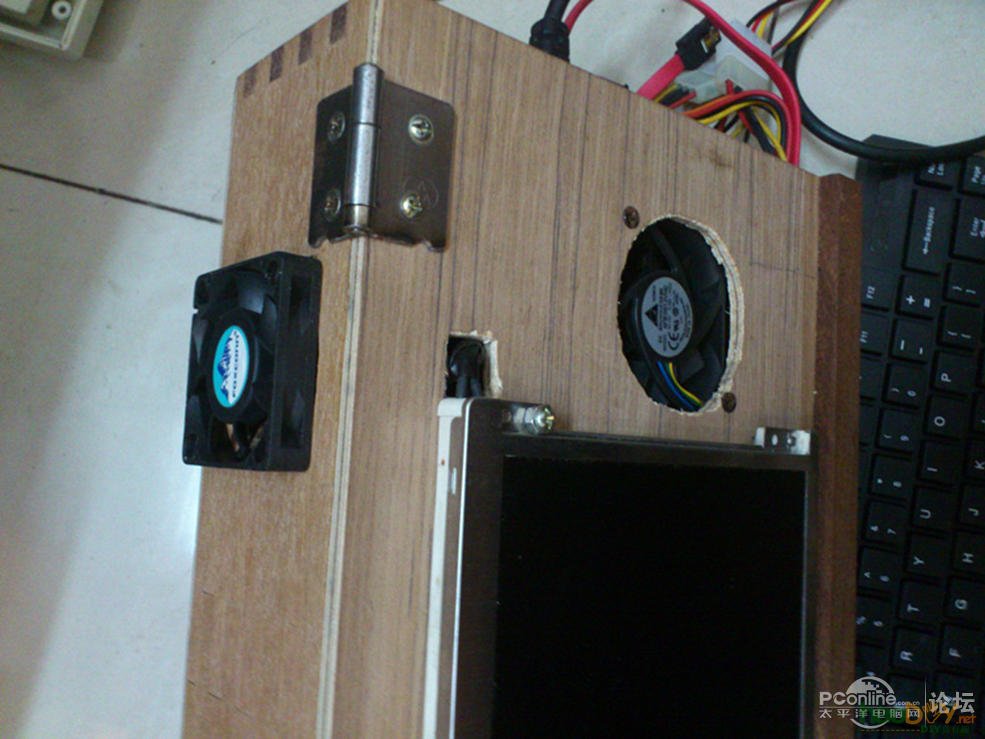

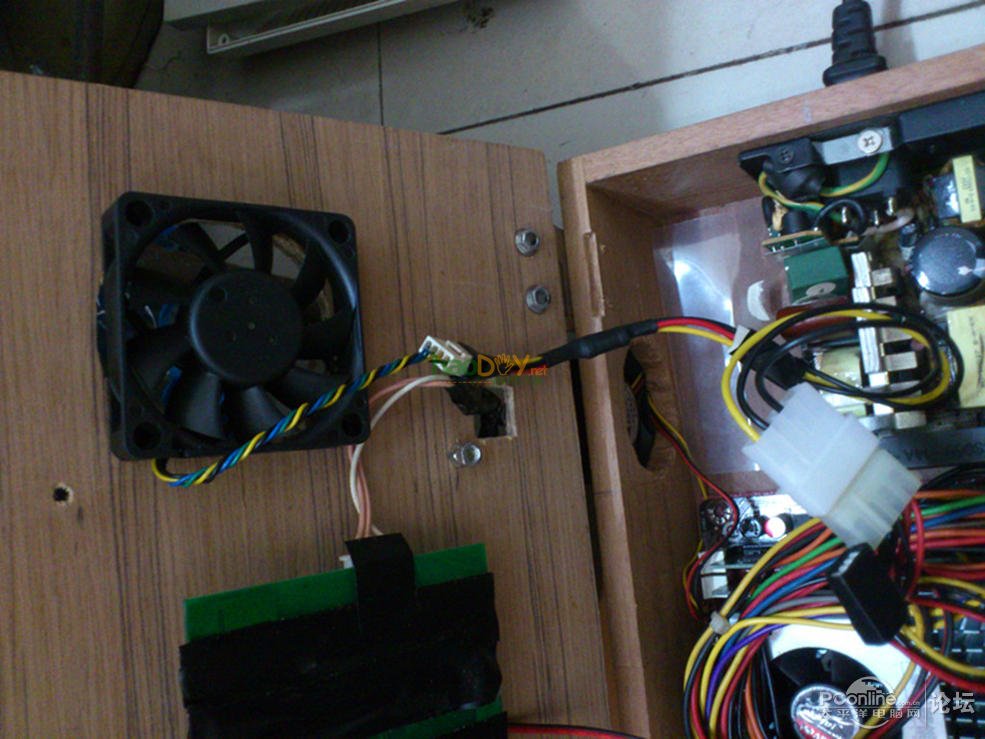

而侧边的小风扇,也是台达的,这个就向机箱里面送风,与木箱面的台达风扇,一进一出,组成的散热风道

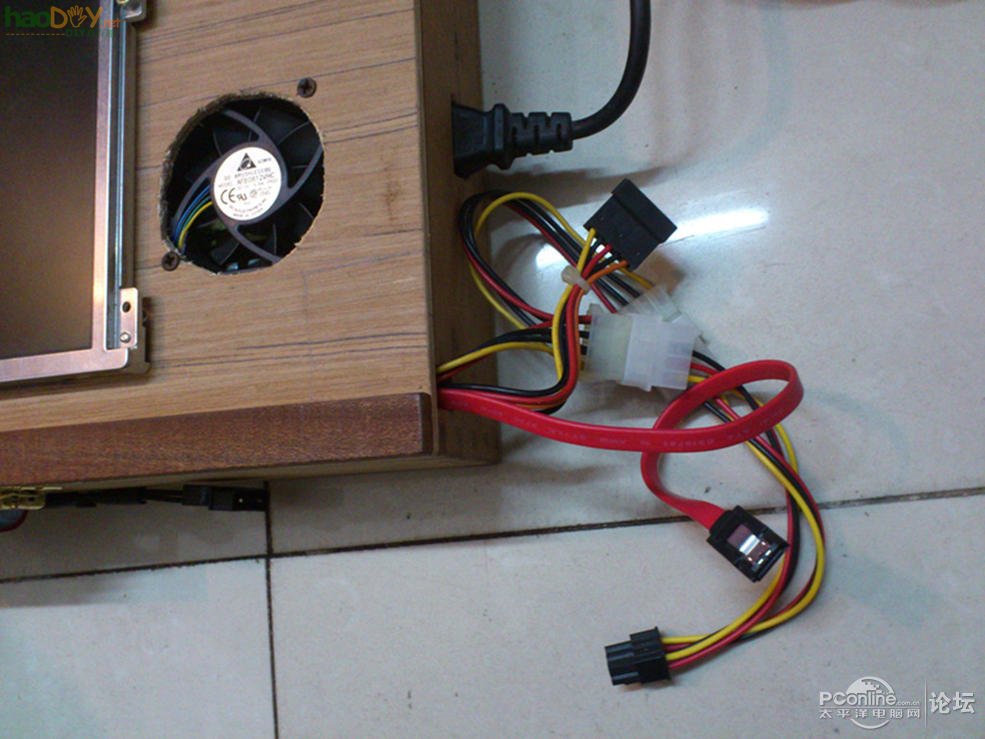

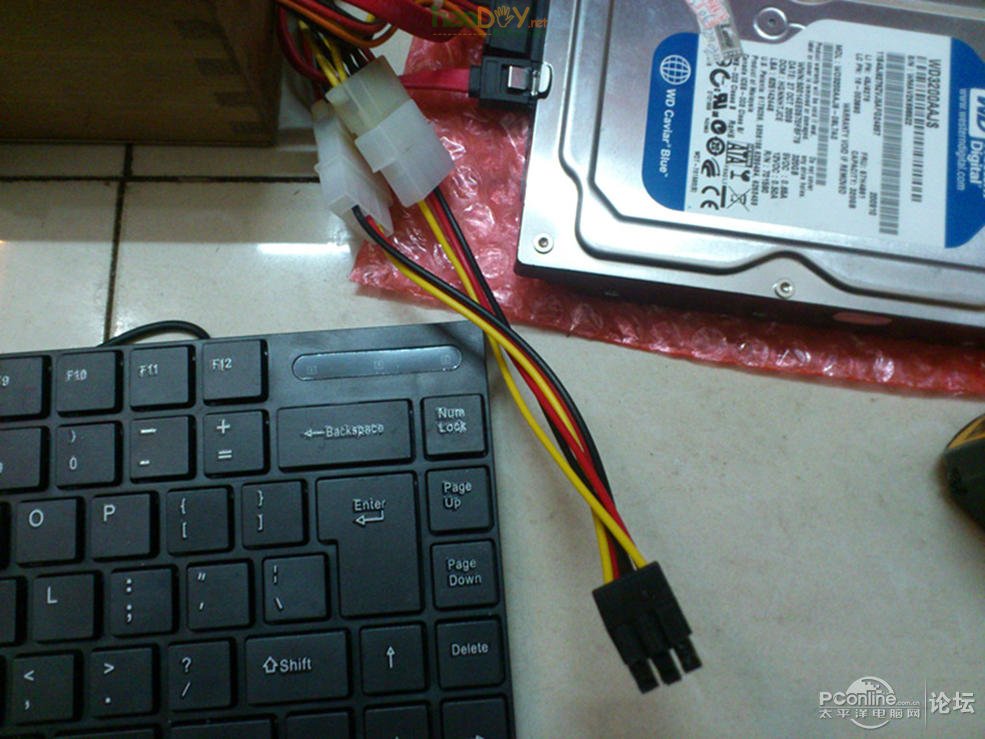

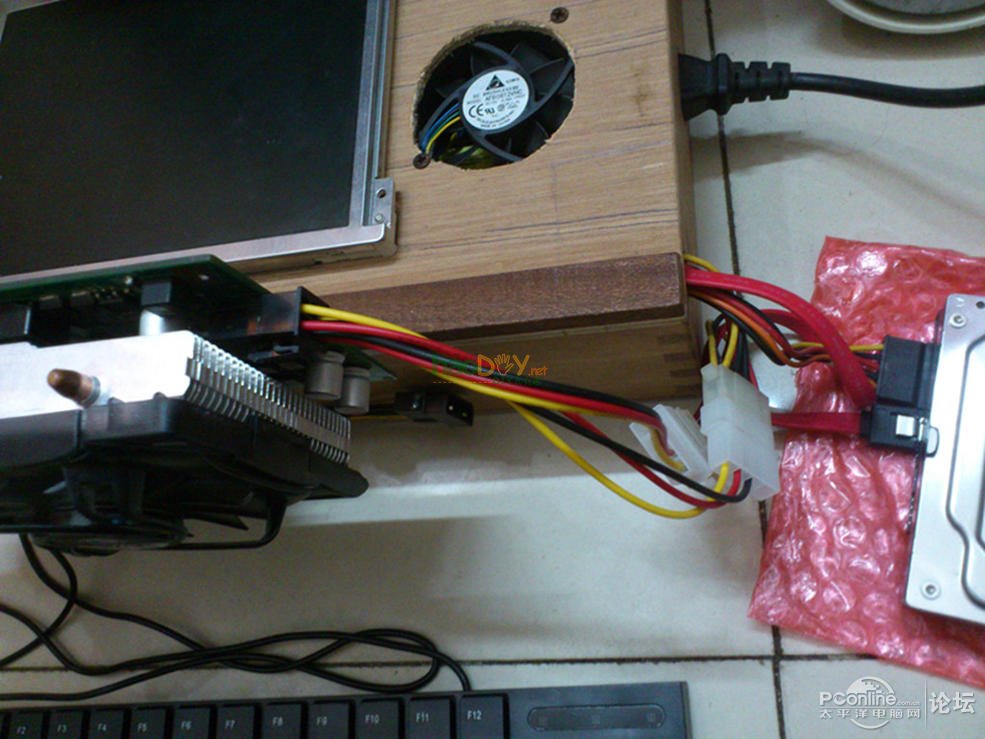

向外延伸的SATA线,还有D口转6P显卡供电线,注意是测试需要6P供电的显卡亮机时候需要!还有益恒300W的电源盖!

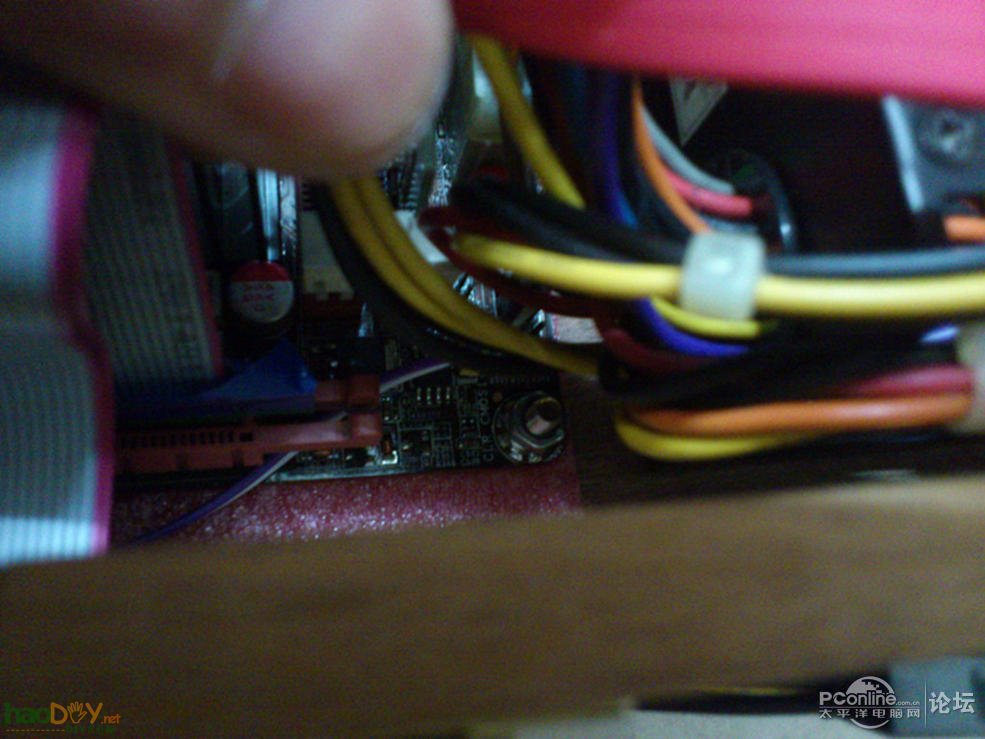

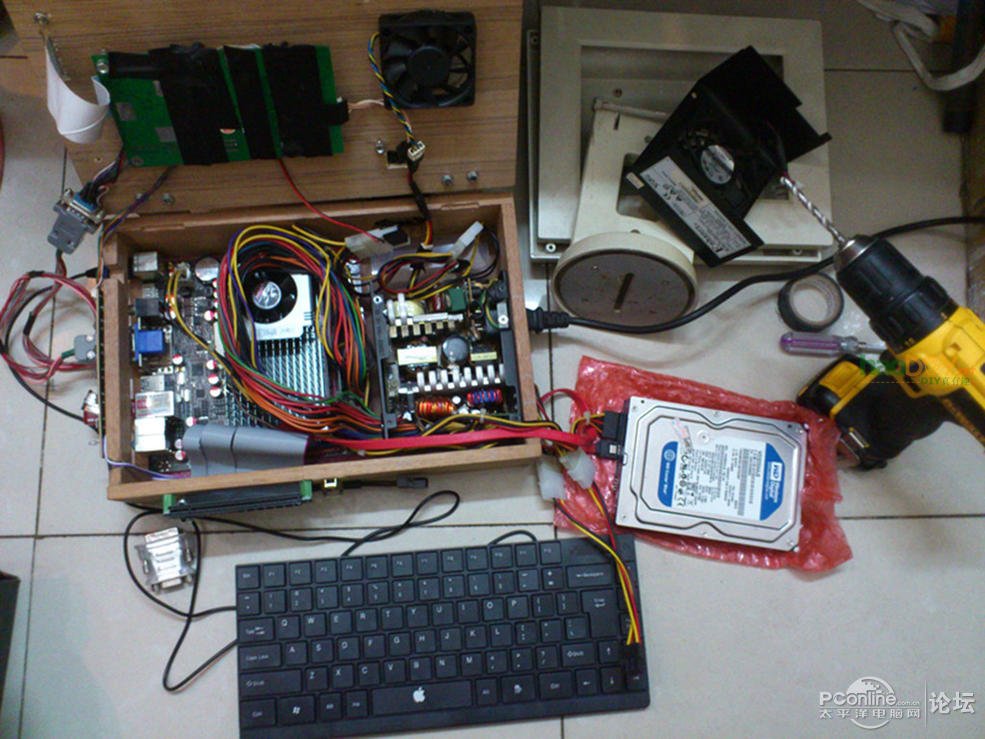

#p#分页标题#e# 到内部图片啦,太乱了~

山寨水果键盘

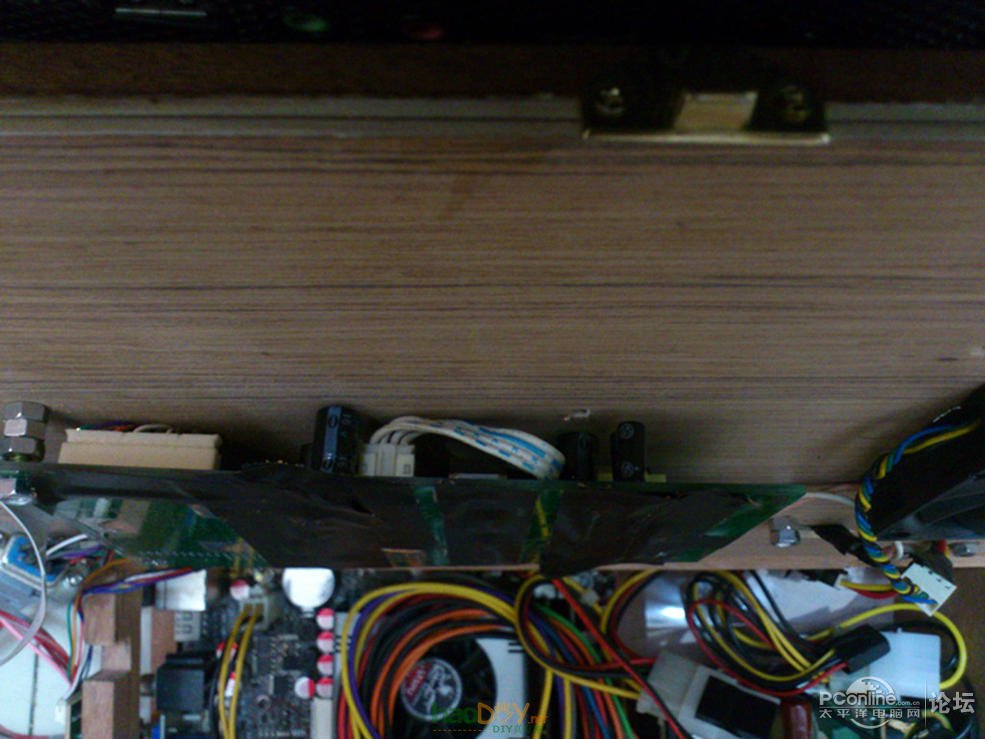

装在木盒盖背面的液晶电源高压一体板,用螺丝贴进夹板固定!

屏幕高压灯光线

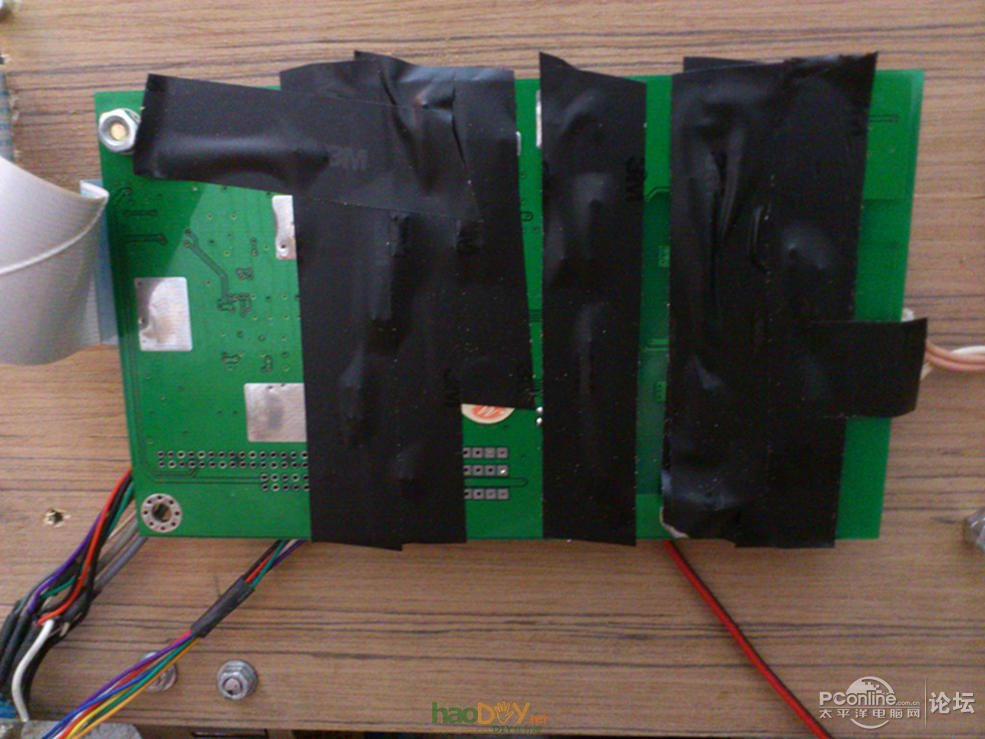

背面用绝缘胶布贴着,惊电容原件脚碰到24P电源线,还有向外散热暴力台达风扇,真的很吵,后来加了一条点阻线上去,转速高还是又点吵!
#p#分页标题#e#

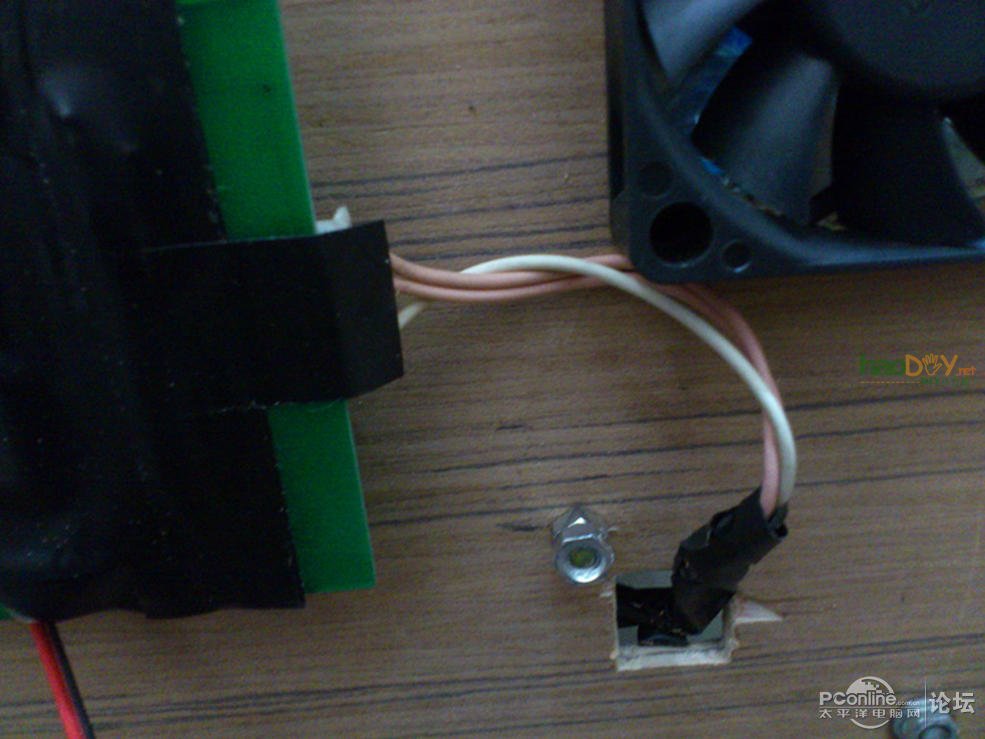

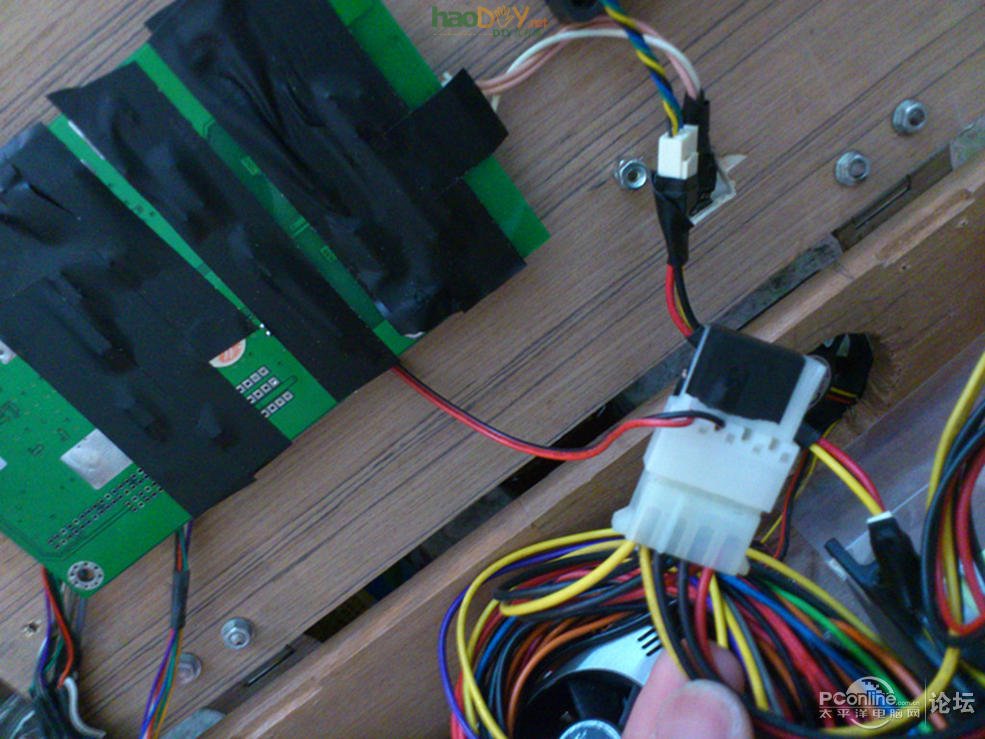

液晶12付供电,在D口电源处取电,主板开机同时,液晶也亮

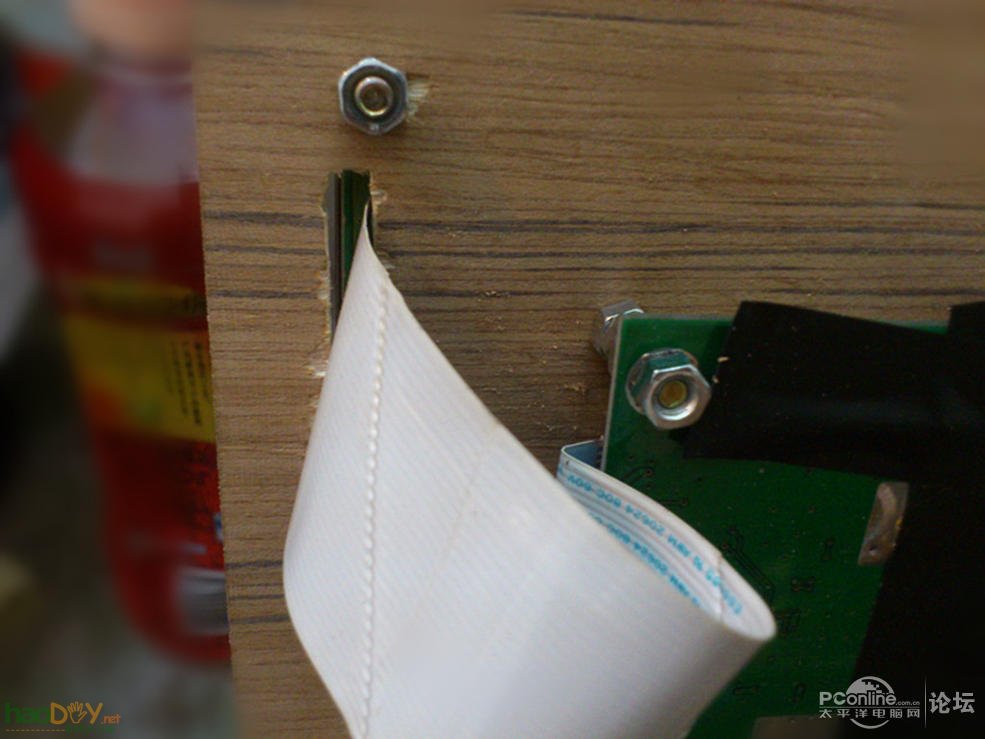

液晶排线!

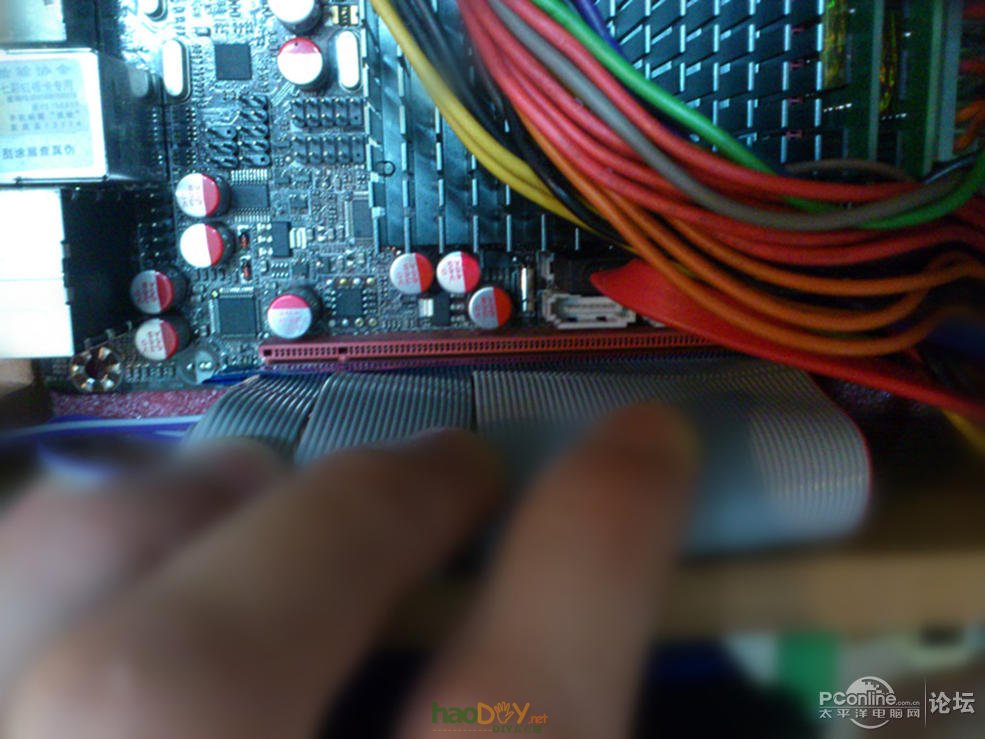

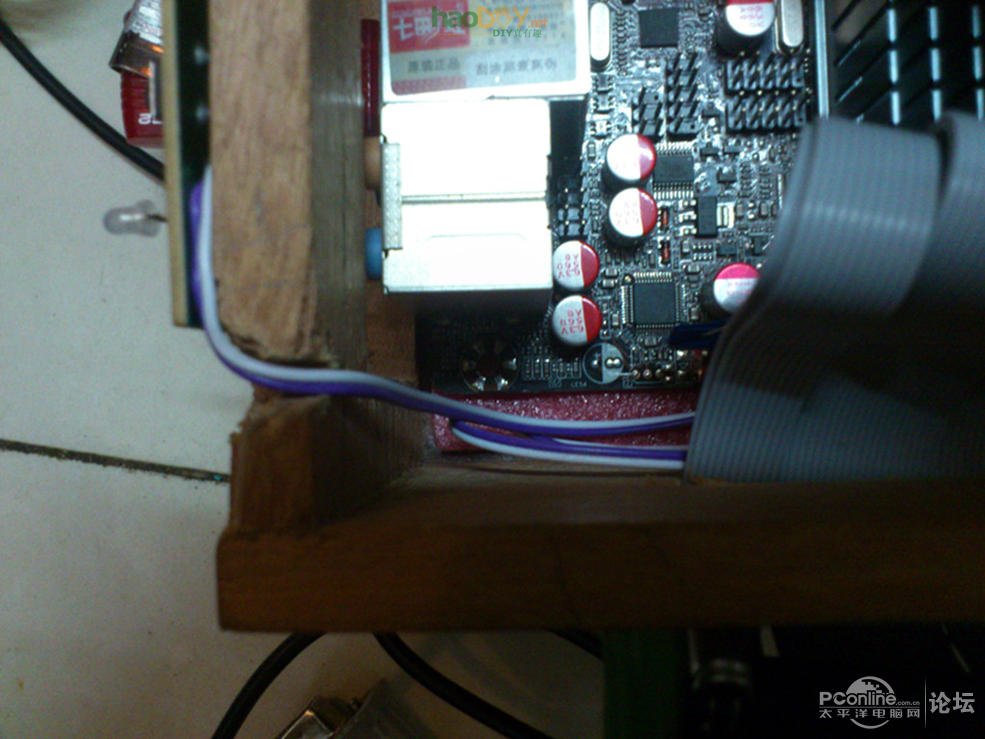

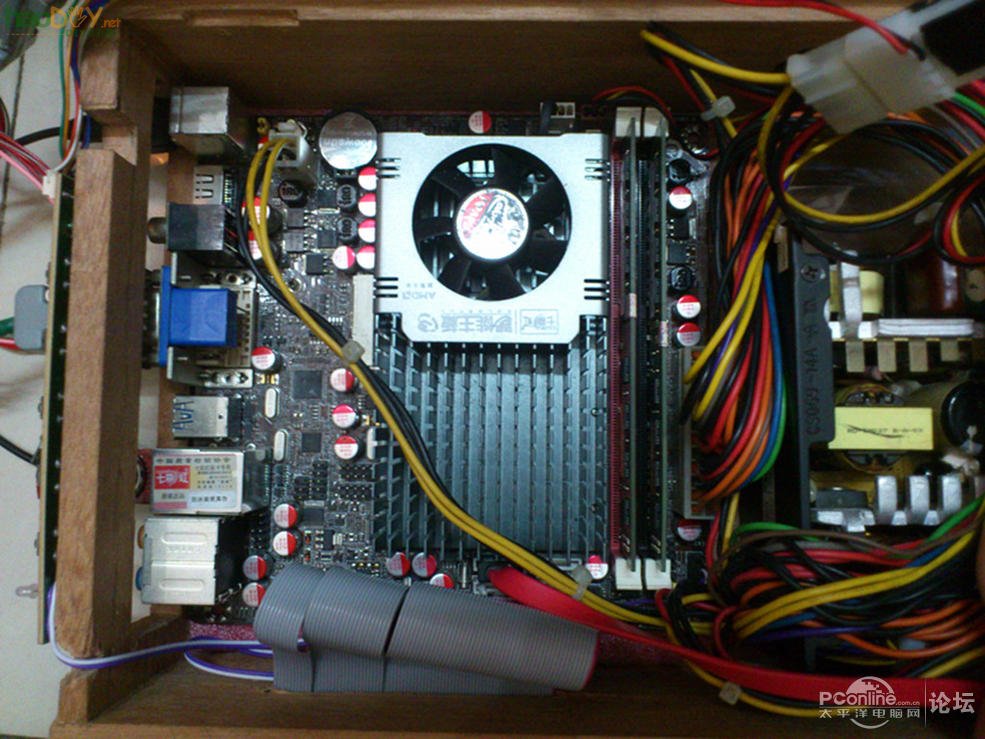

凄惨红E-350APU主板,配了两天D3-2G三星内存条上去

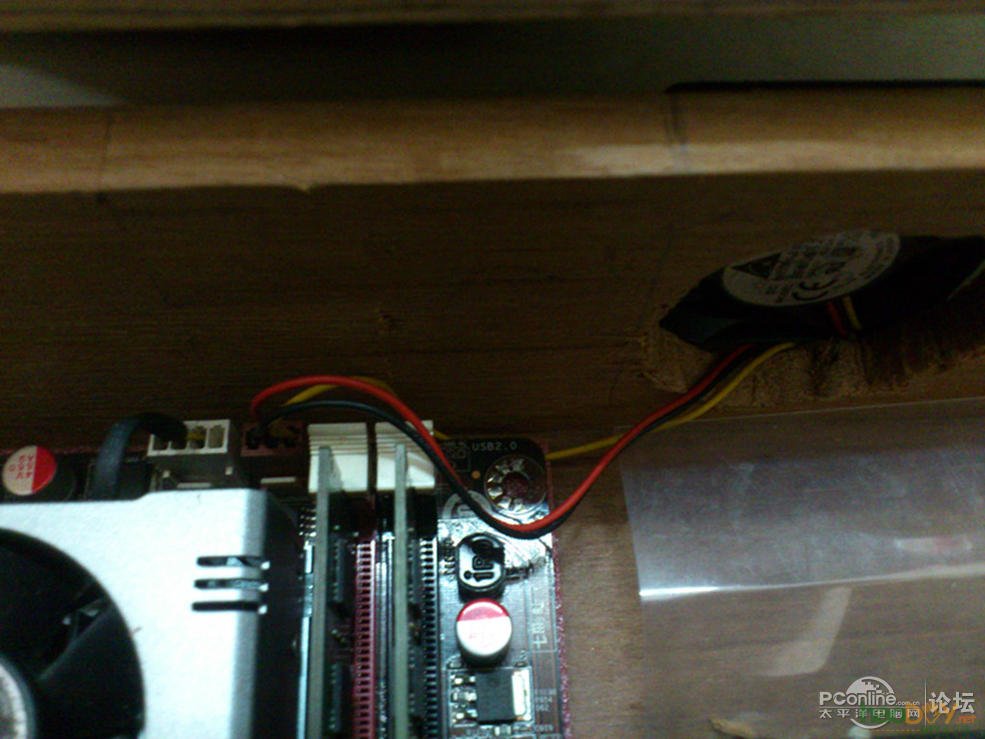

侧边进风风扇,插到主板上面, 刚好主板上面有两个风扇插口
#p#分页标题#e#

开机线,向外接出~

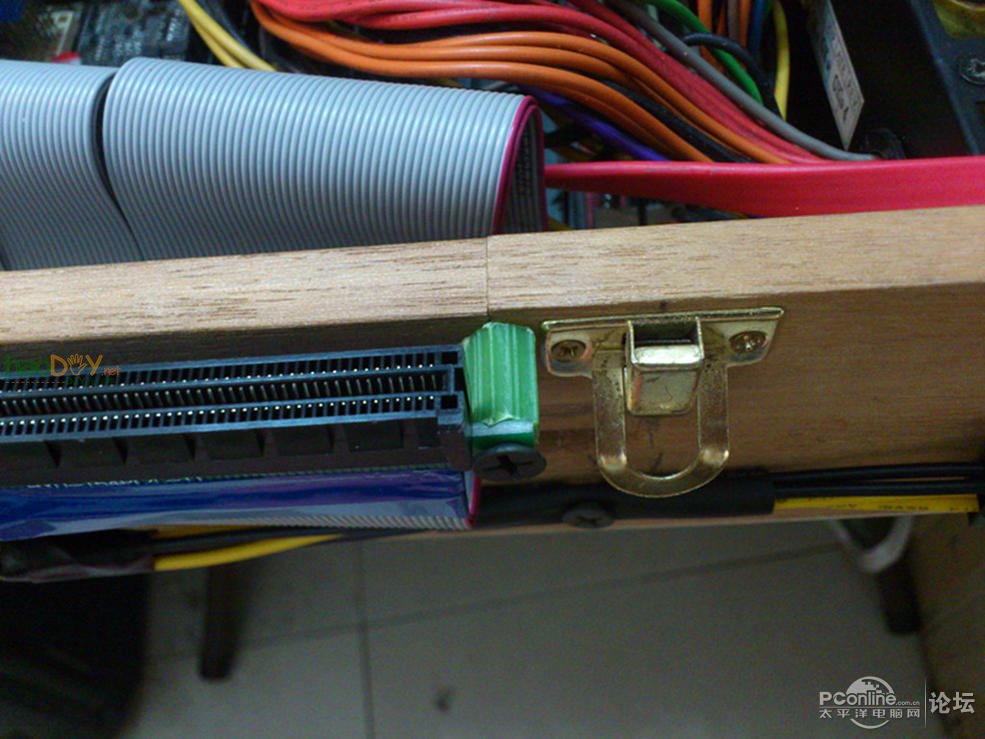

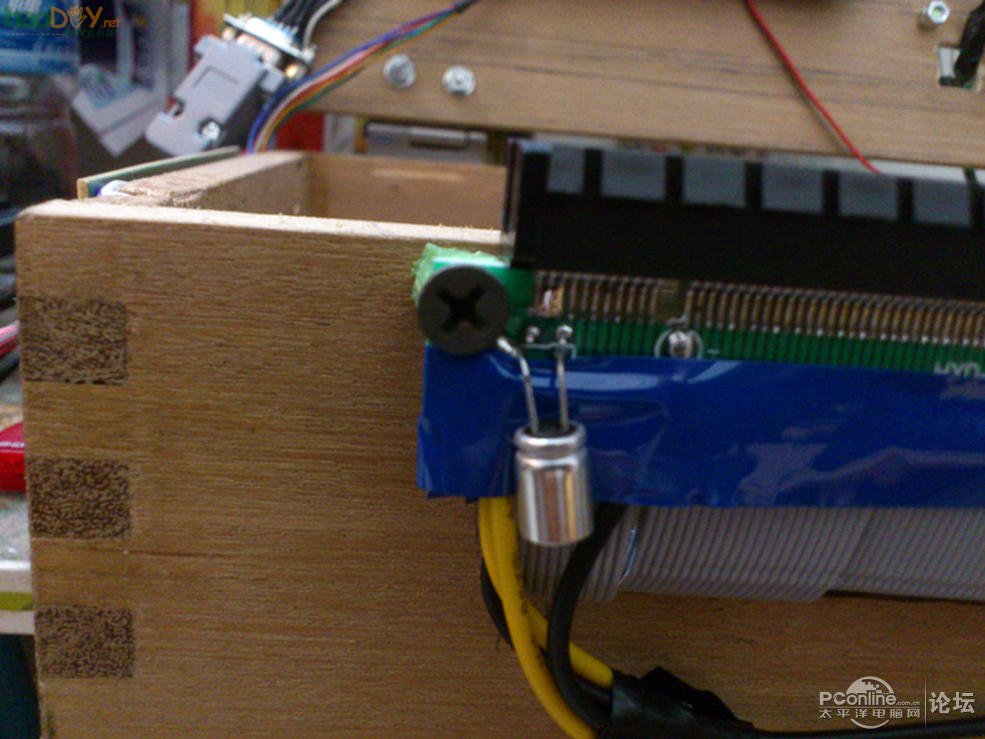

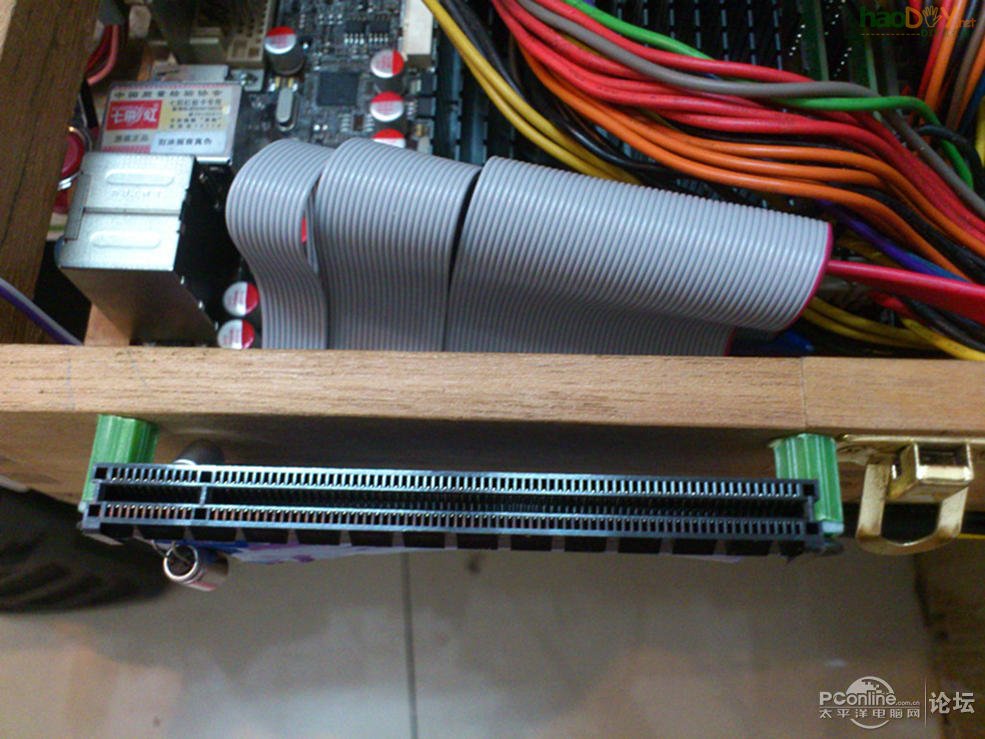

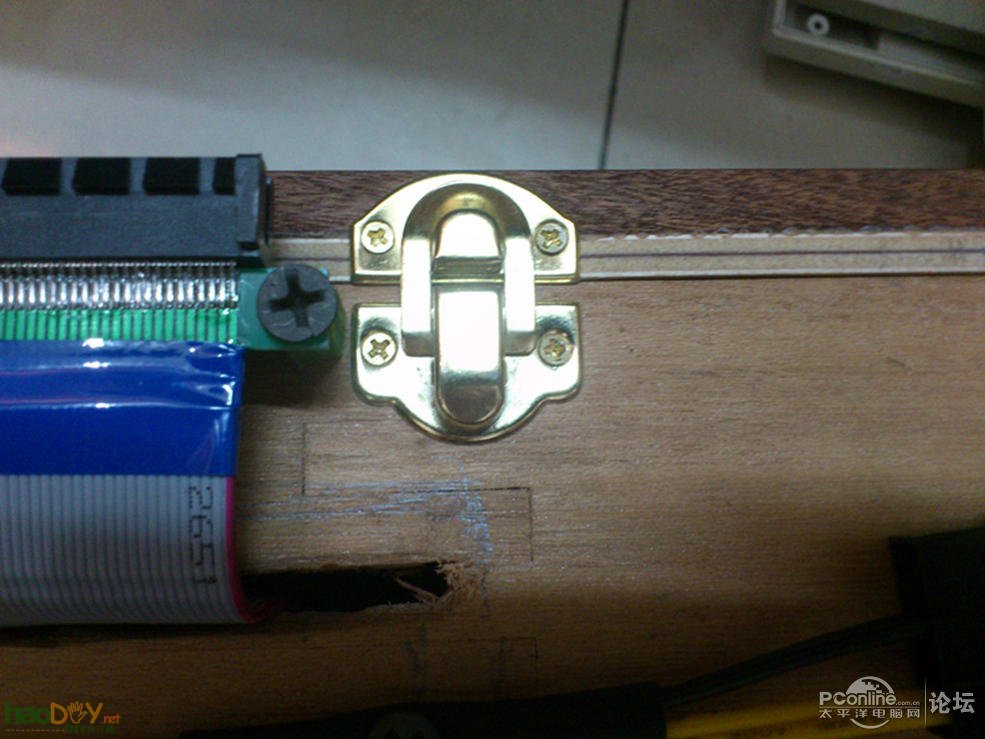

显卡外置延长线,用8厘胶粒,用自攻螺丝固定在木盒侧边!

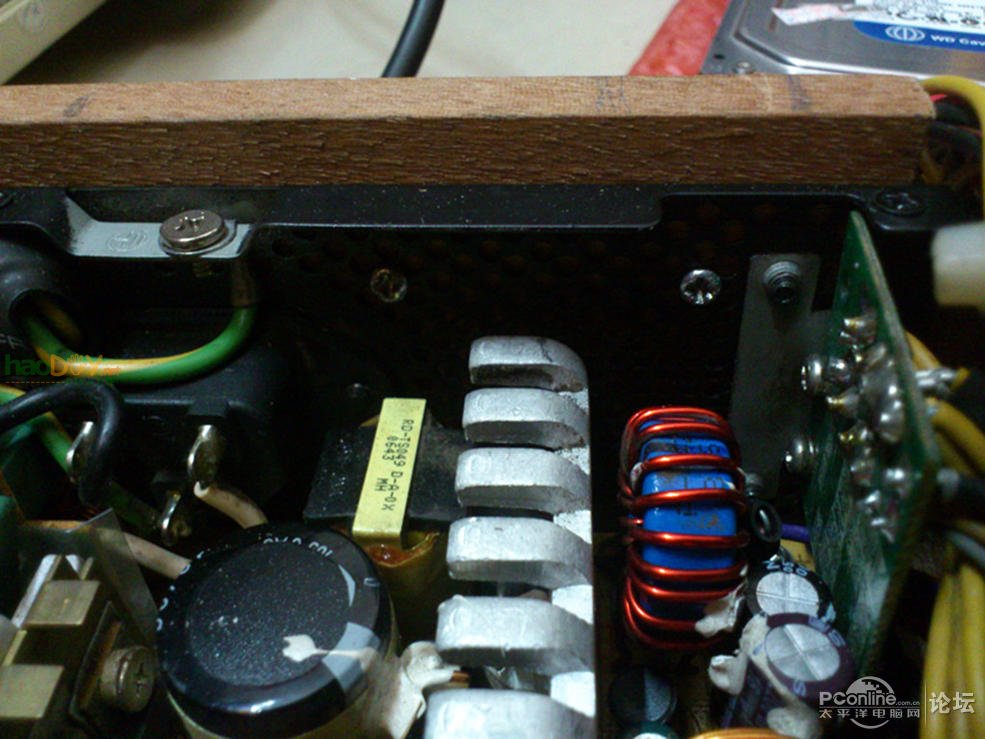

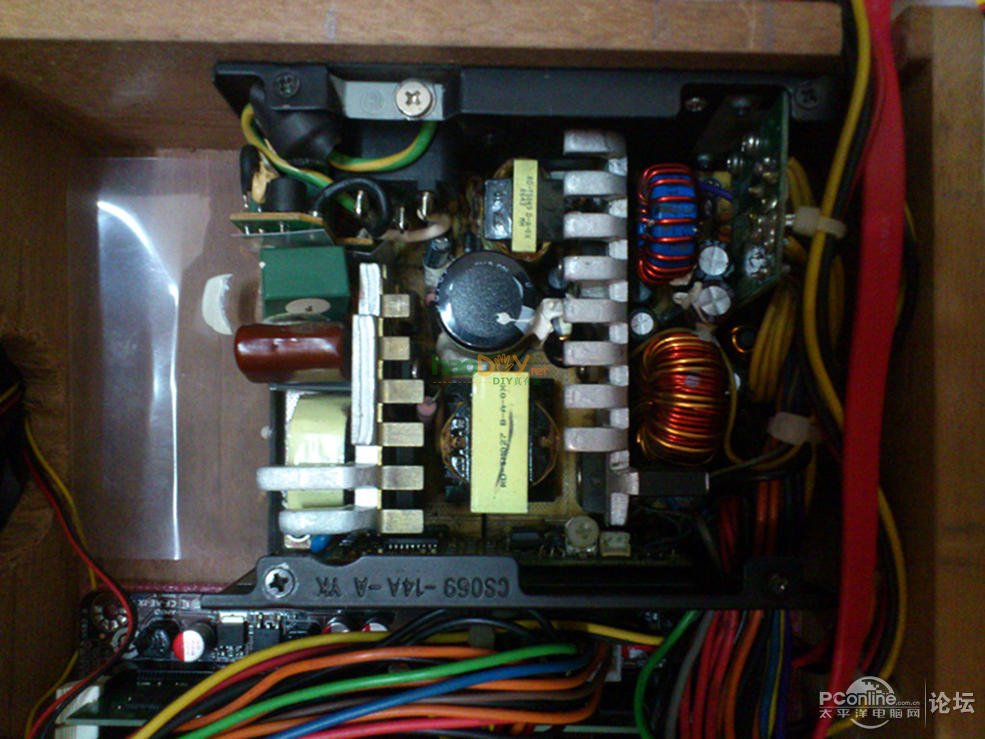

益恒300W小电源,拆了面盖,安装在内部,用螺丝用木盒固定, 靓电源就是唔同,看内部甘多元件就知道
#p#分页标题#e#

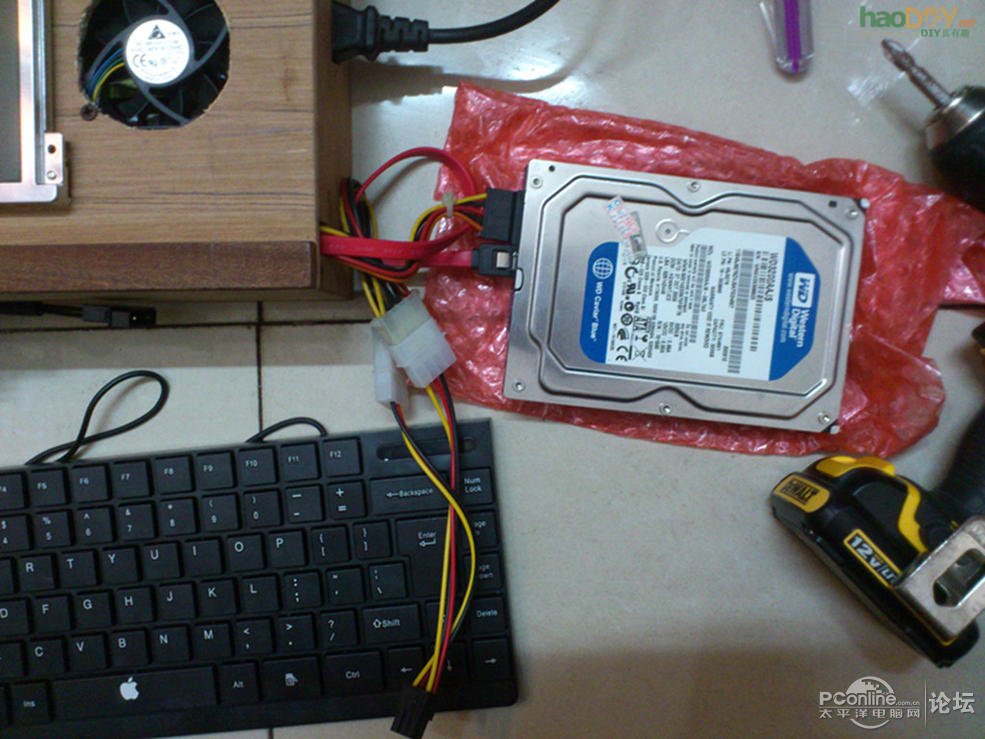

机箱侧边开口,把SATA线,电源线向外放,方便插拨硬盘~~

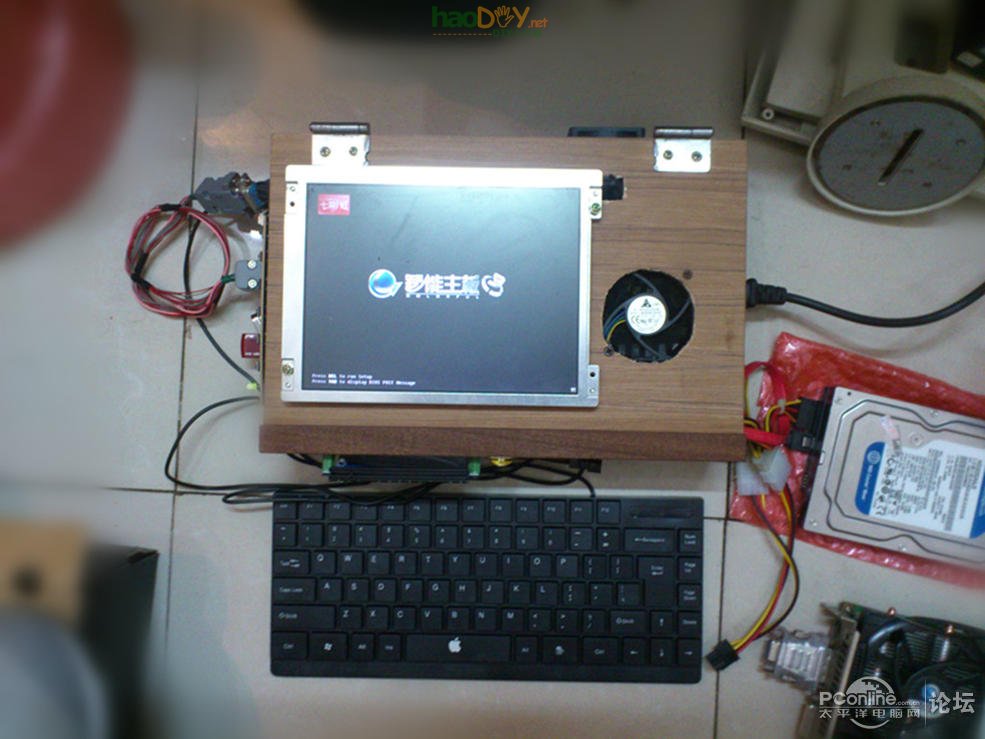

开机咯,你们准备好了吗?

凄惨红界面

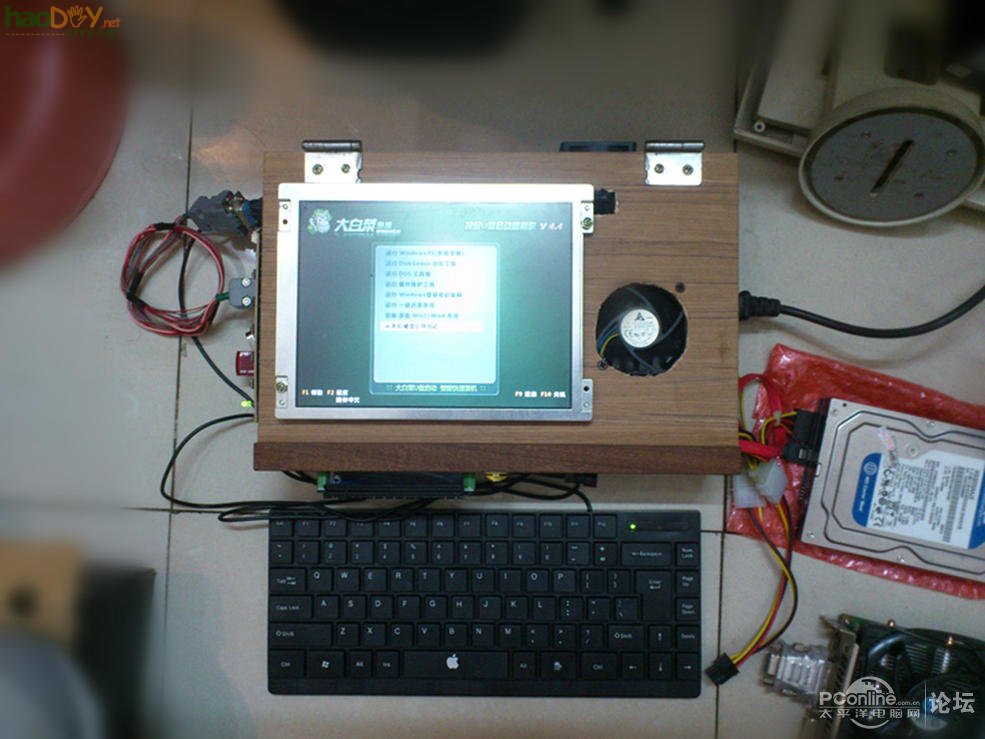

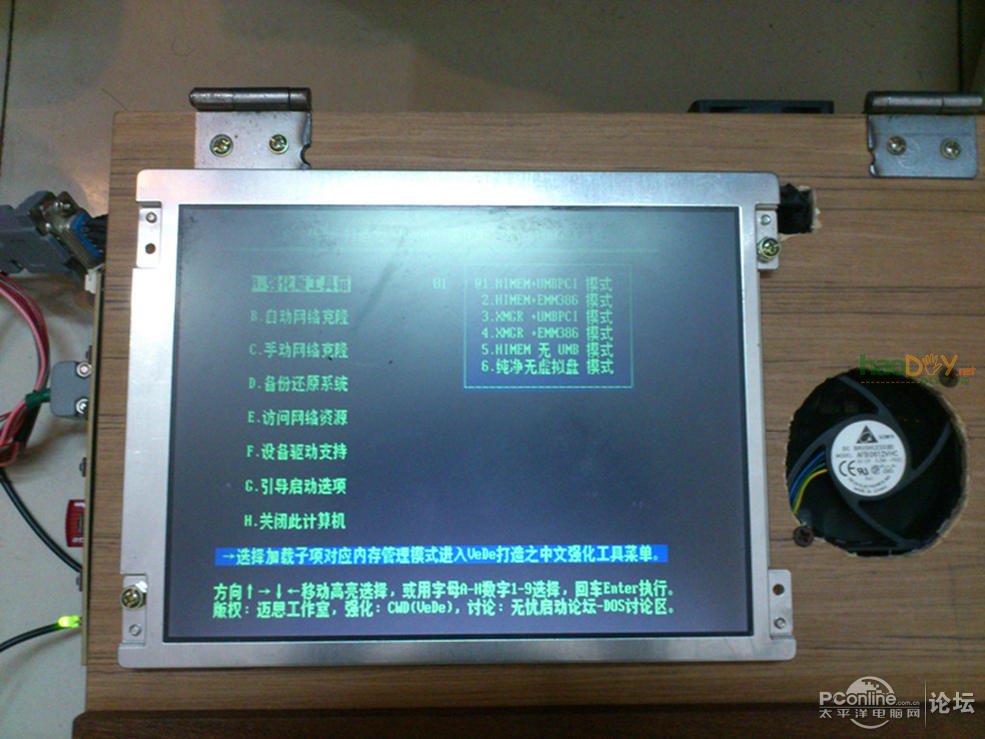

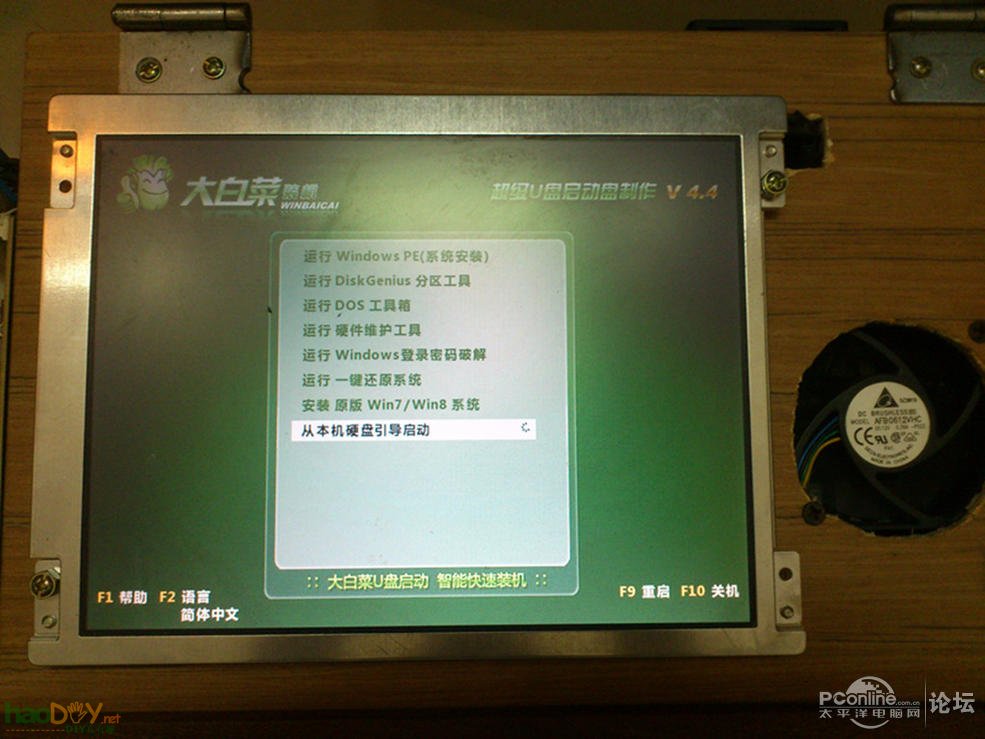

大白菜PE


准备MHDD
顺便测测试机,320G如果测完全盘,起码要40分钟左右

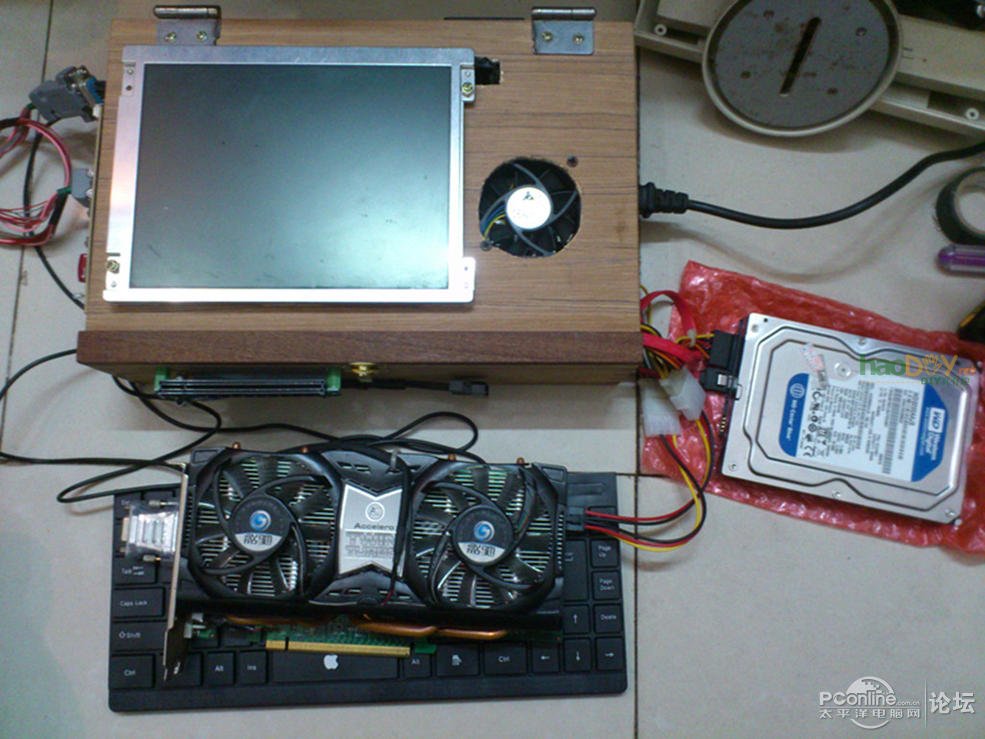

轮到插上外置显卡亮机,顺便测一下MHDD,



#p#分页标题#e#

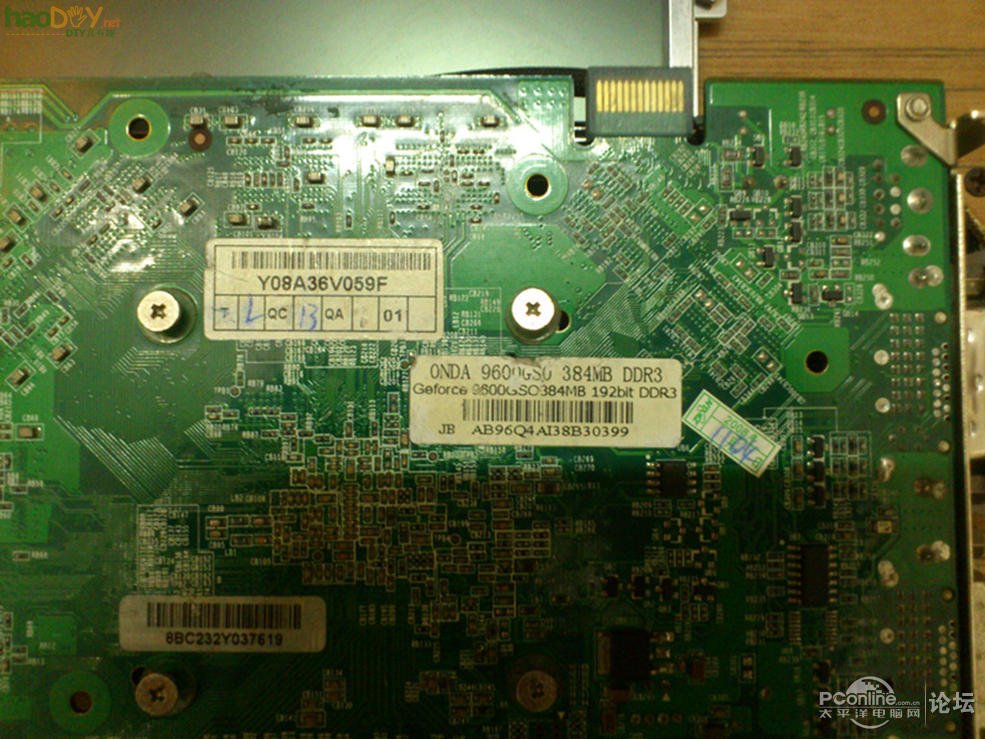

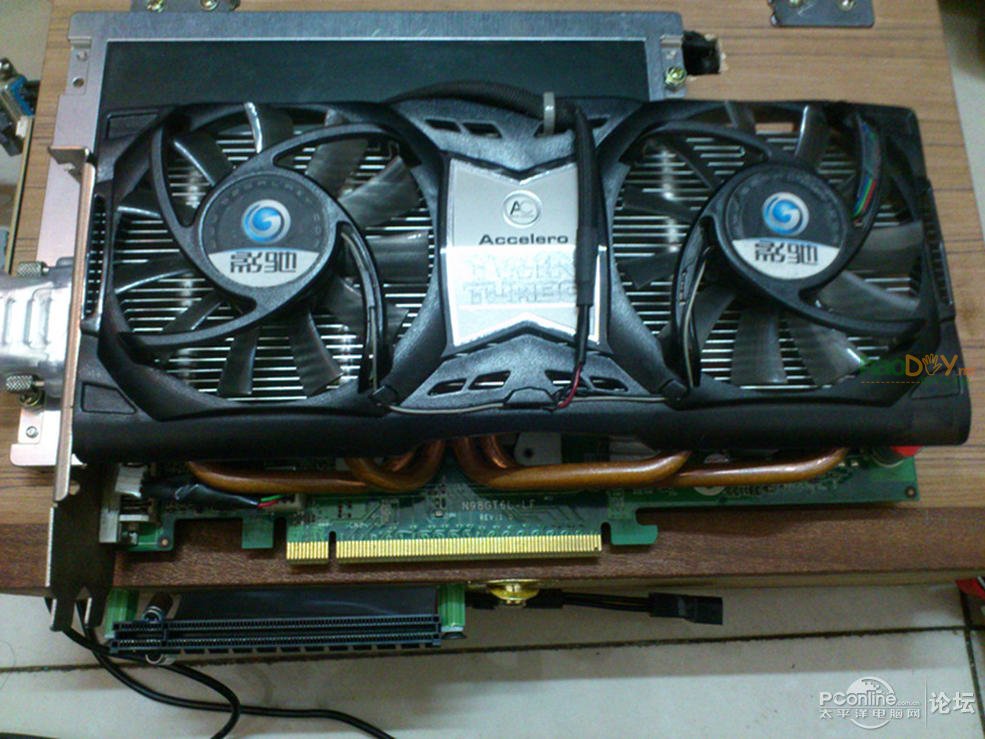

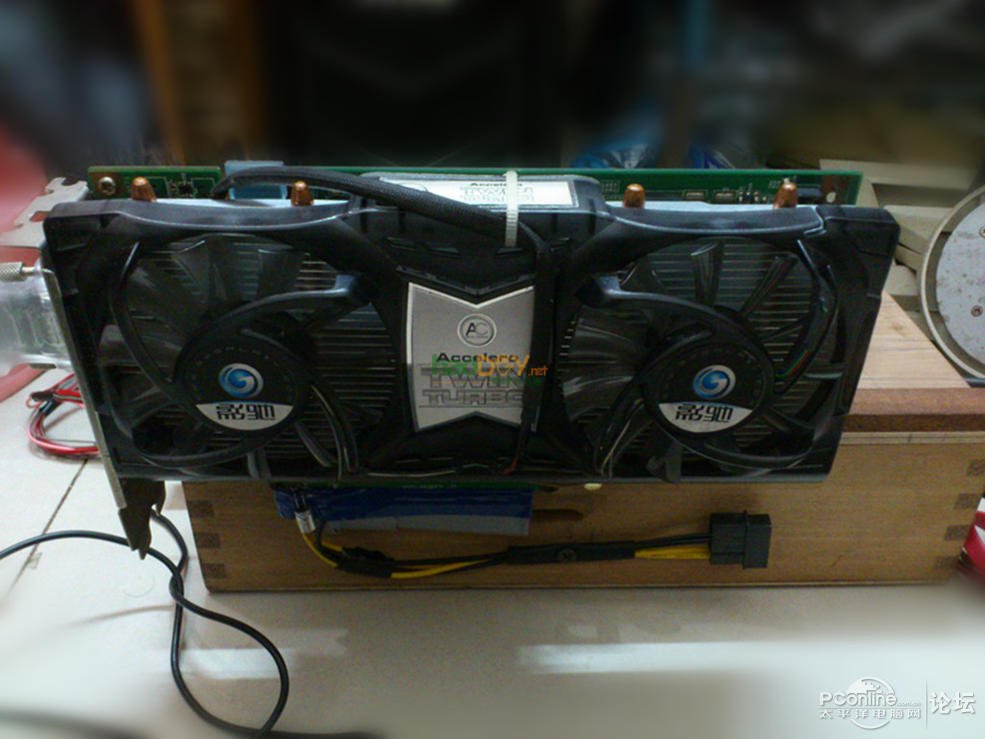

被我改了散热器,需要6P独立供电的高功耗昂达9600GSO显卡,张就看看吧~

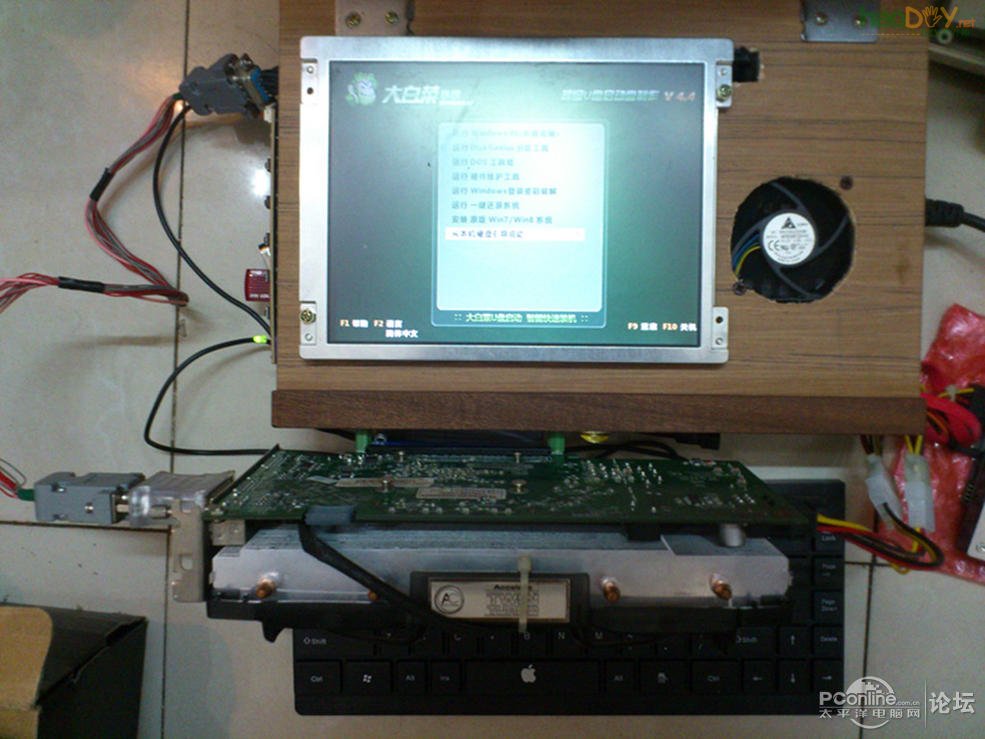

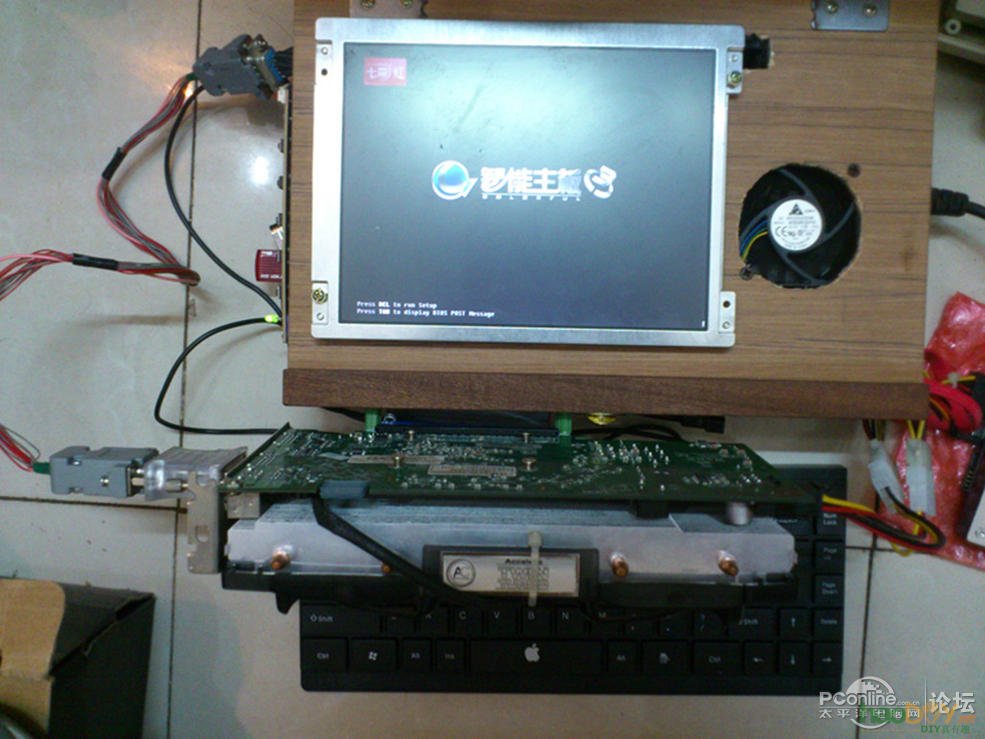

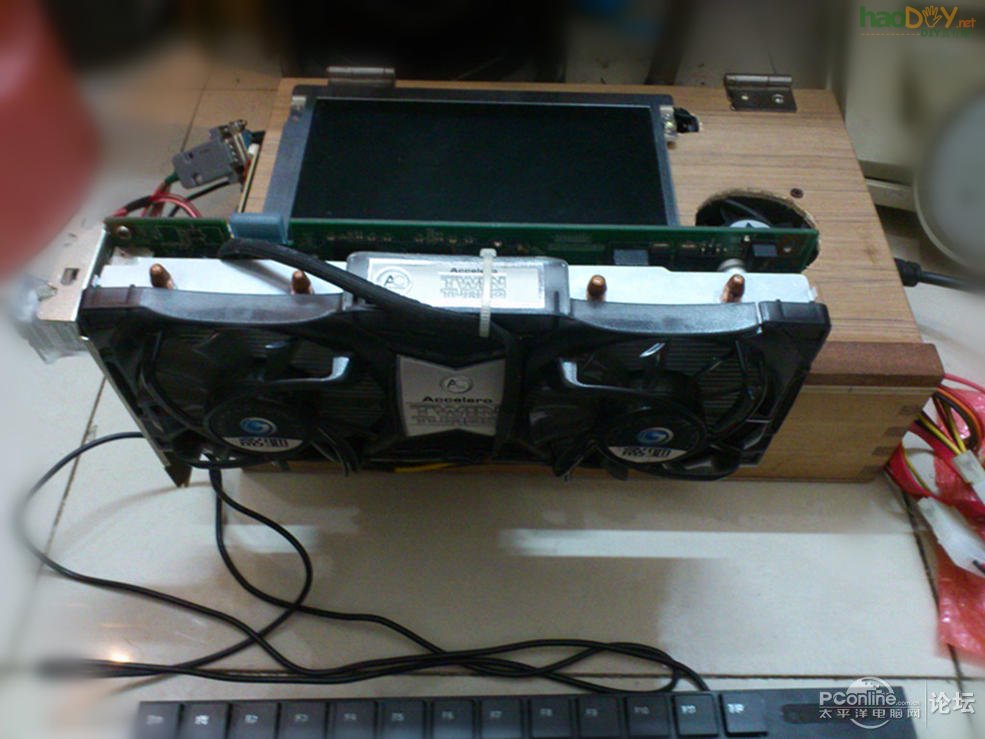

插上去了,那个延长线的外置供电,唔接也可以,一样可以亮机




用益恒300W小电源,带E-350,拖9600GSO,测MHDD还是可以的!这个平台主意是方便带出外,业余爱好去收硬盘测试硬盘和显卡亮机使用的!
第一次在DIY论坛发帖,不知道有没有发错板块!路过记得帮顶~
最好多谢各位观赏,全部图片是用傻爱安卓手机影的,请笑纳#p#分页标题#e#
