无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..(3)

时间:2013-02-03 11:45来源:itbbs.pconline.com.cn 作者:☆长风大侠☆ 点击: 次
打上热熔胶。 粘好电池！ 本来就这样了， 不过最后还是加了个简单的充电指示发光二极管。 用一个270欧的限流电阻接在两个充电降压二极管中间， 这样就只能是接入USB供电时才发光指示了。 粗糙的开孔工具开孔中。 再

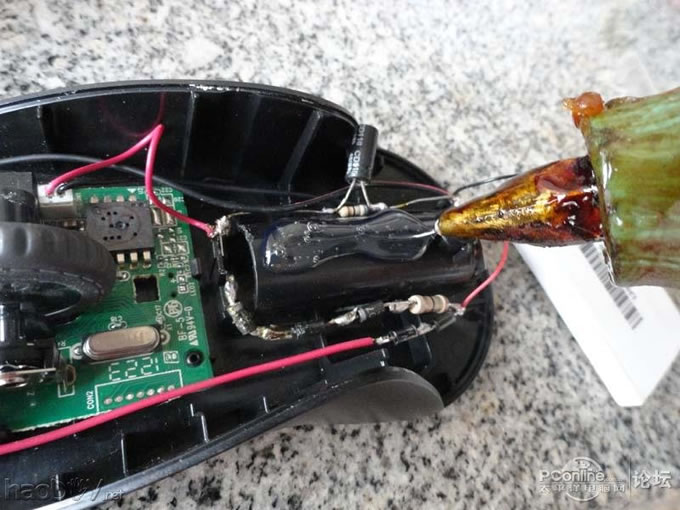

打上热熔胶。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

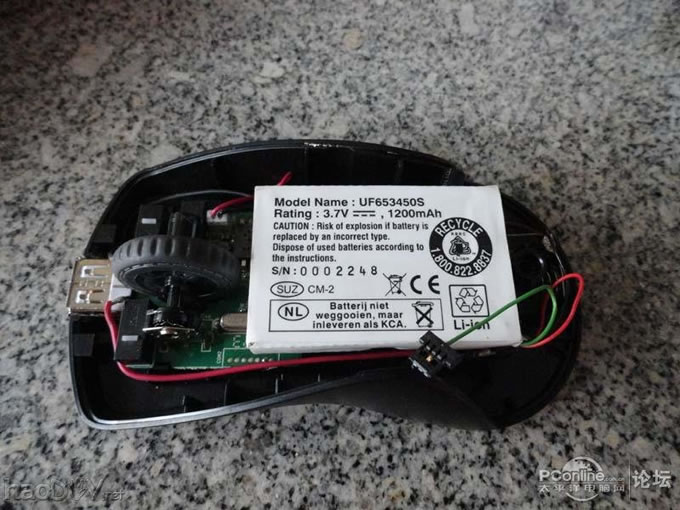

粘好电池！
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

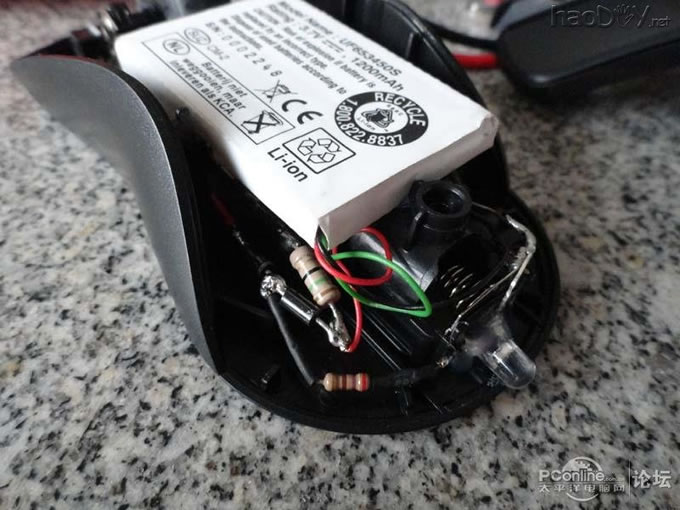

本来就这样了，
不过最后还是加了个简单的充电指示发光二极管。
用一个270欧的限流电阻接在两个充电降压二极管中间，
这样就只能是接入USB供电时才发光指示了。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

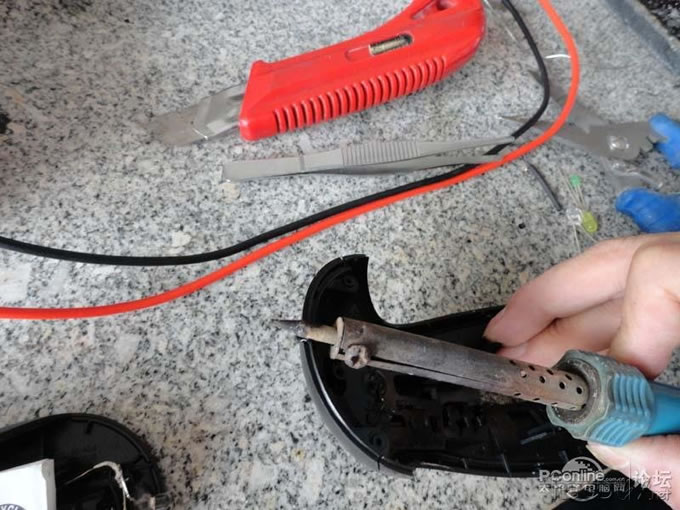

粗糙的开孔工具开孔中。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

再修正一下就应该可以了。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

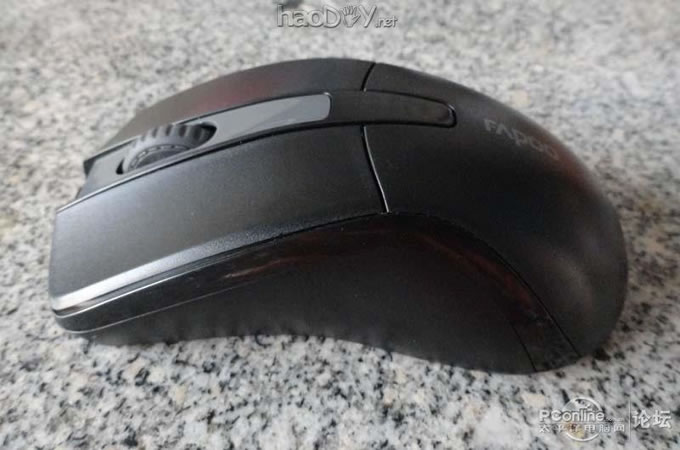

完成啦，侧面看不出来改动过呢。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

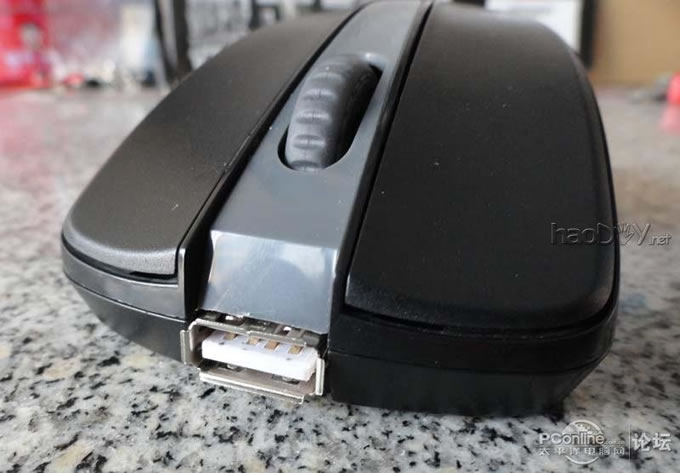

前面多了个USB母座。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

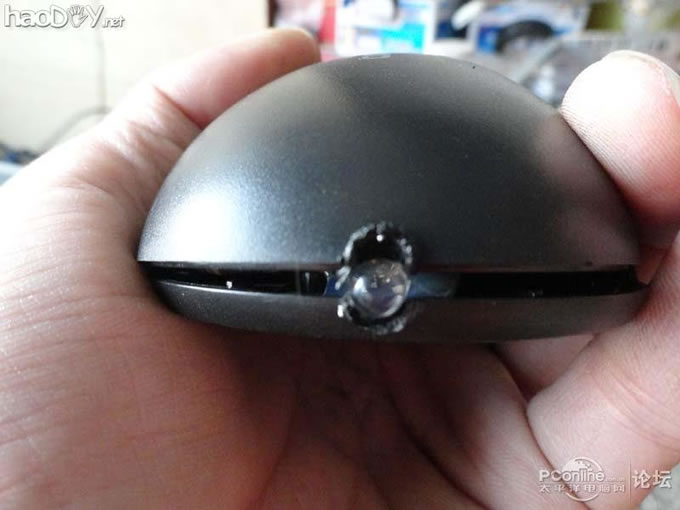

后面多了个指示灯。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

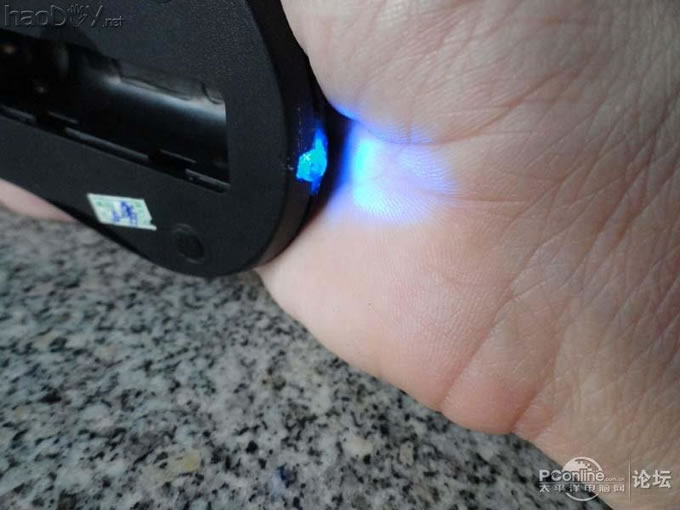

拿上手，凸出一点点的指示灯刚好在中间不顶手的说。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..


话说这个外表简单的二极管其实一点也不简单呢。
它内部集成了高亮度红、绿、蓝3个发光二极管和控制电路，
利用红、绿、蓝三基色变成各种各样的颜色、
变色闪光频率先慢闪，再快闪，不断循环的.

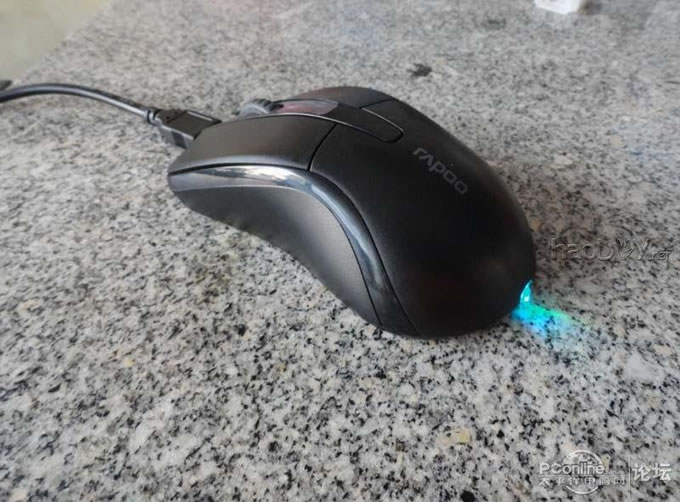

拍了个充电中的视频再转成GIF放上来了。哈。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..



健盘听说没鼠标吃电，所以就先不改了哈。

这一集就到这里了，

谢谢！

PS:
谢谢各位大侠的支持和指点。
目前鼠标已改进为，
电池到原电池正极只串接了三个二极管。
两个限流电阻和电容都取消，
这样更为省电了，电压也没变化。 (责任编辑：admin)
