无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..(2)

时间:2013-02-03 11:45来源:itbbs.pconline.com.cn 作者:☆长风大侠☆ 点击: 次
继续连接，原电池正负极接入57欧负载电阻和16V/10uF滤波电容。 新加的锂电正极通过15欧限流电阻和三个IN4007降压， 接到原电池正极，给鼠标供电。 测试最后得到了一个1.53V的电压，适合了。 打开鼠标电源开关，正常

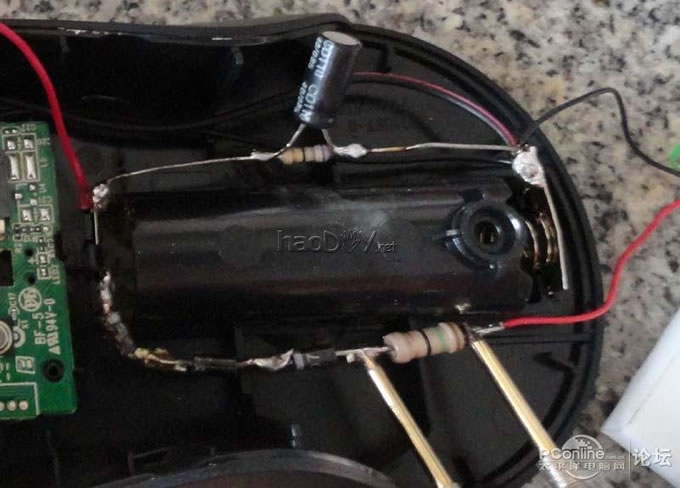

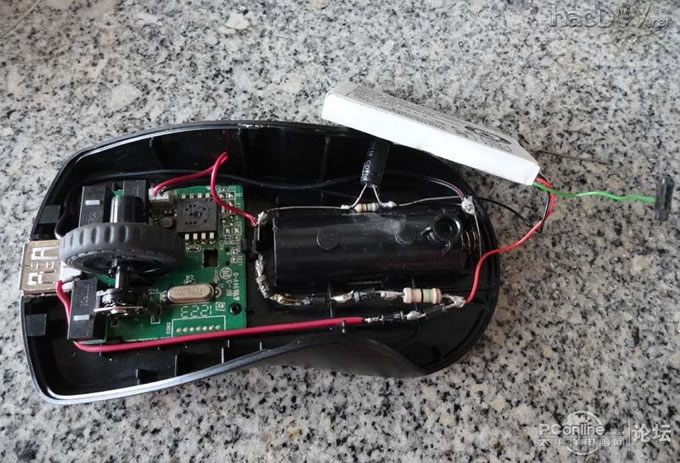

继续连接，原电池正负极接入57欧负载电阻和16V/10uF滤波电容。
新加的锂电正极通过15欧限流电阻和三个IN4007降压，
接到原电池正极，给鼠标供电。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

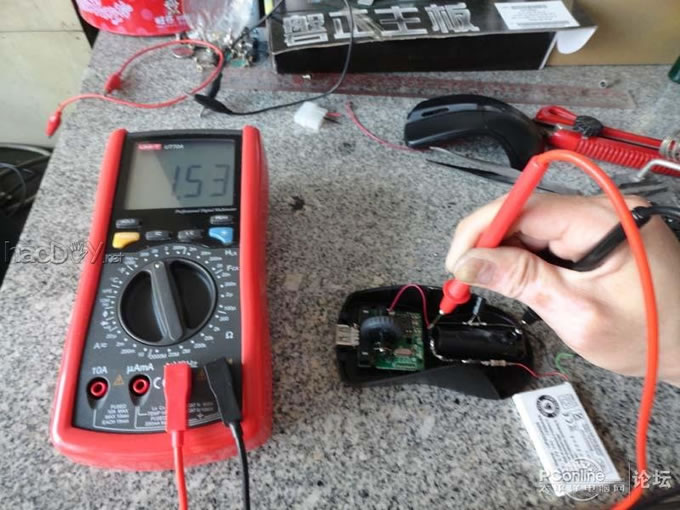

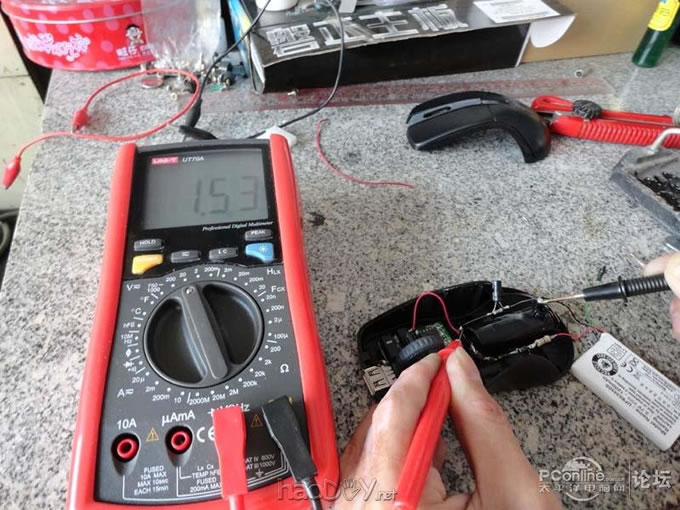

测试最后得到了一个1.53V的电压，适合了。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

打开鼠标电源开关，正常工作中。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

1.53V电压没变。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

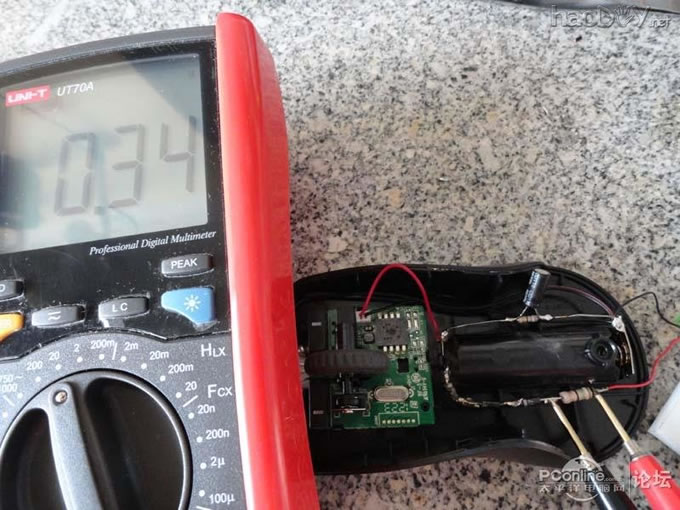

限流电阻两端电压0.34V /15欧＝26.66MA.
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

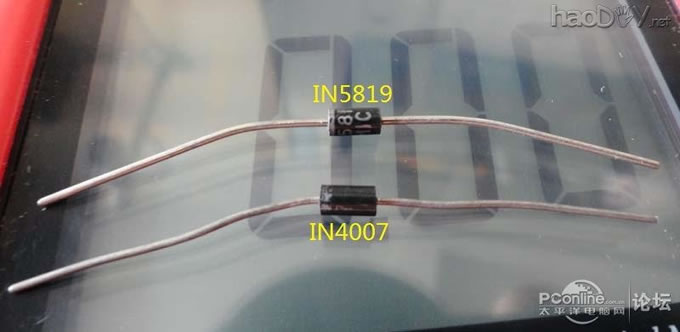

再找来一个0.7V压降的IN4007和一个0.26V压降的肖特基IN5819.
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..



USB+5V，串接一个5819一个4007再接到锂电池充电。
想法是USB5V-0.26V-0.7V=4.04V.
这样应该比直接一个4007后的4.3V充电电压安全点。
（虽然电池本身已有保护板）
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

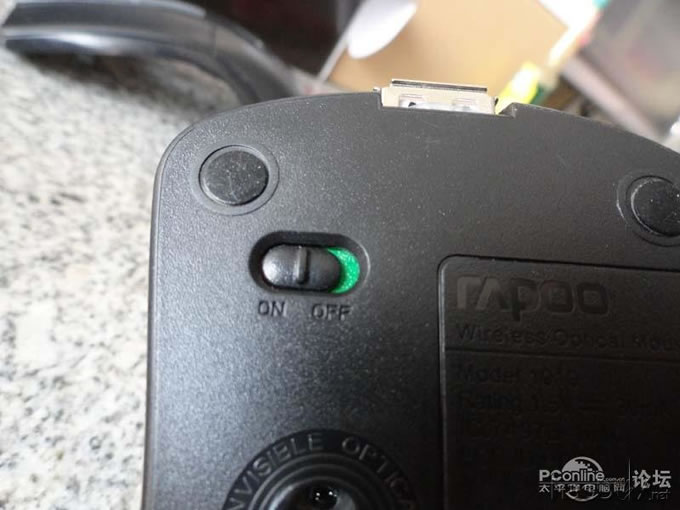

关掉电源开关。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

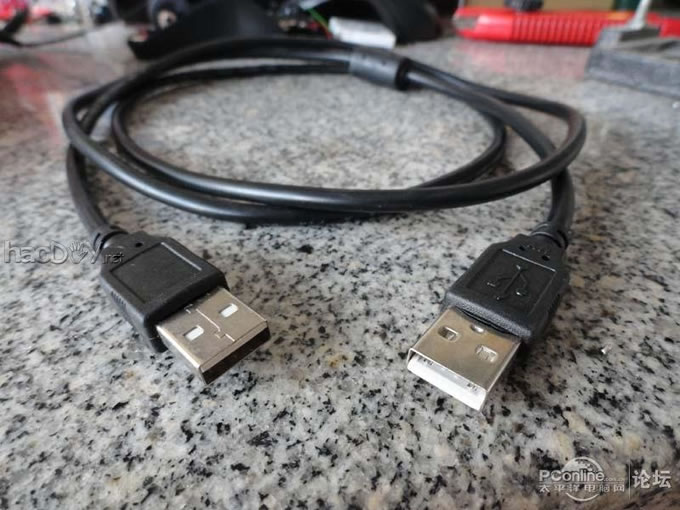

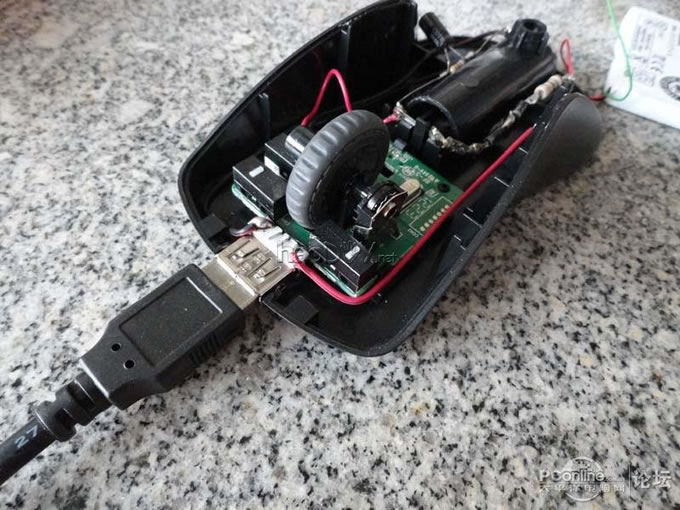

拿出一条公到公的USB连接线。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

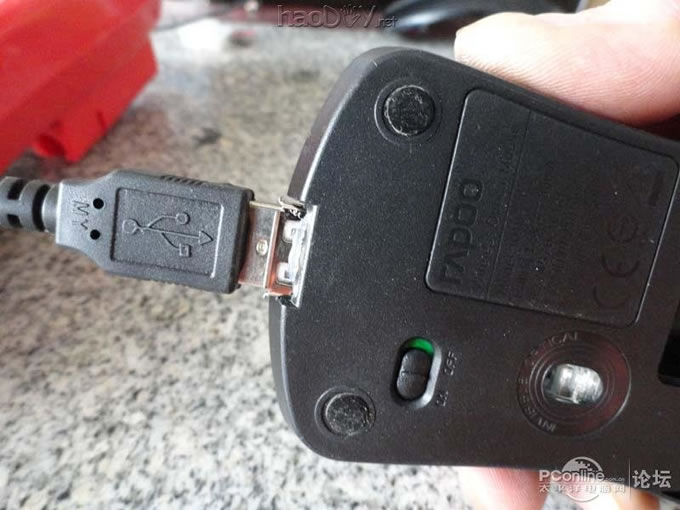

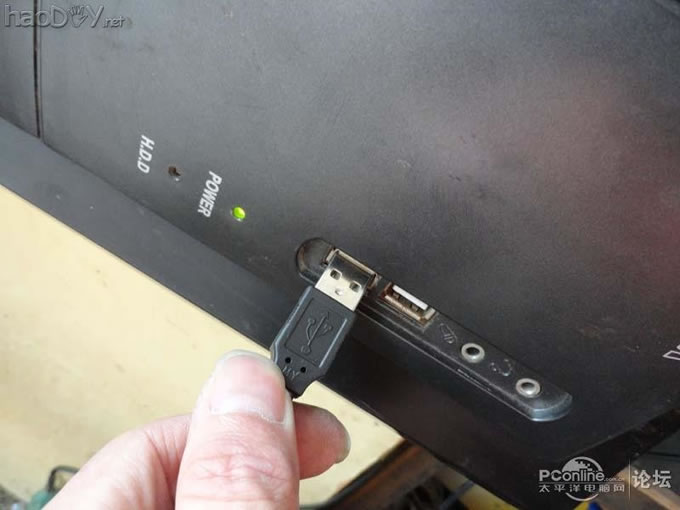

接入
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

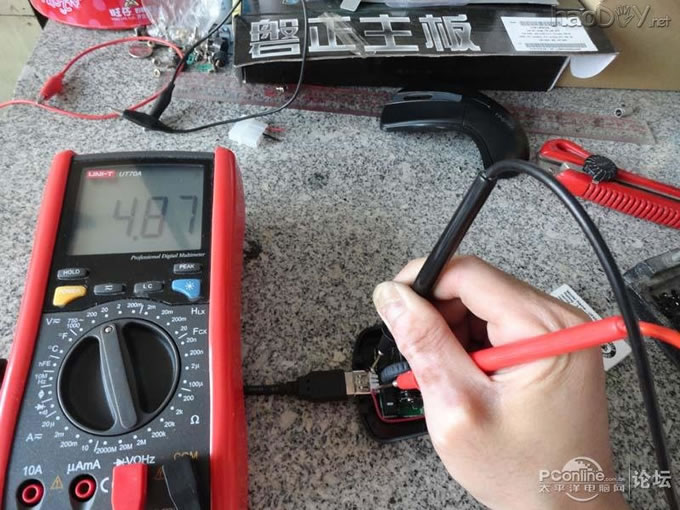

USB电压4.87V，呵呵。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

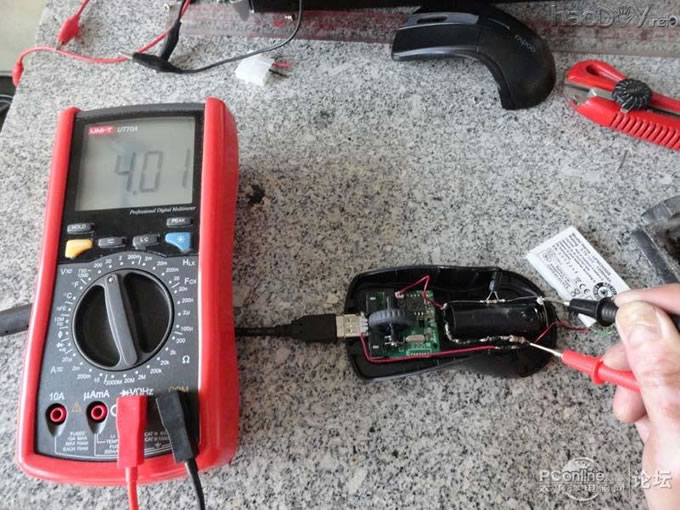

锂电池两端，4.01V.不错了。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

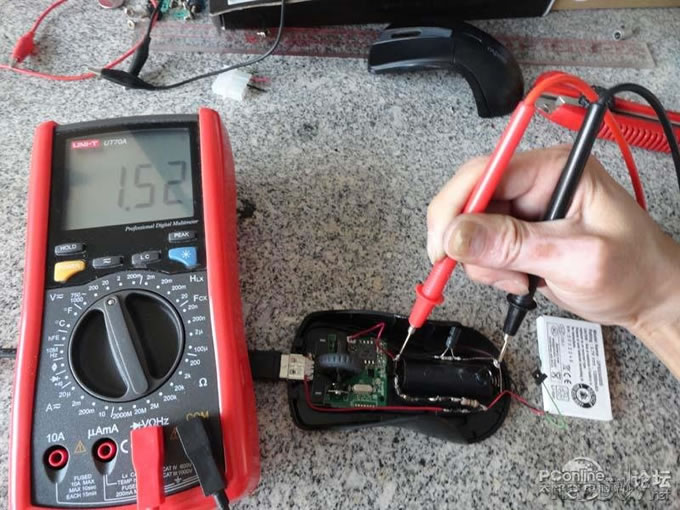

负载端1.52V.
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

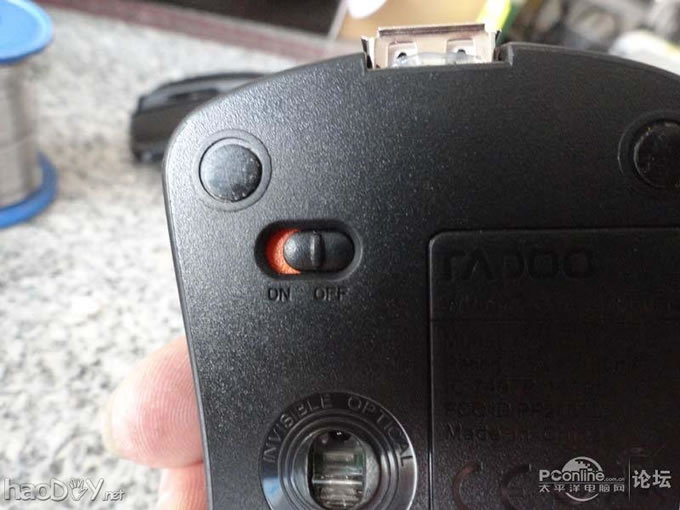

再次打开鼠标电源开关。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

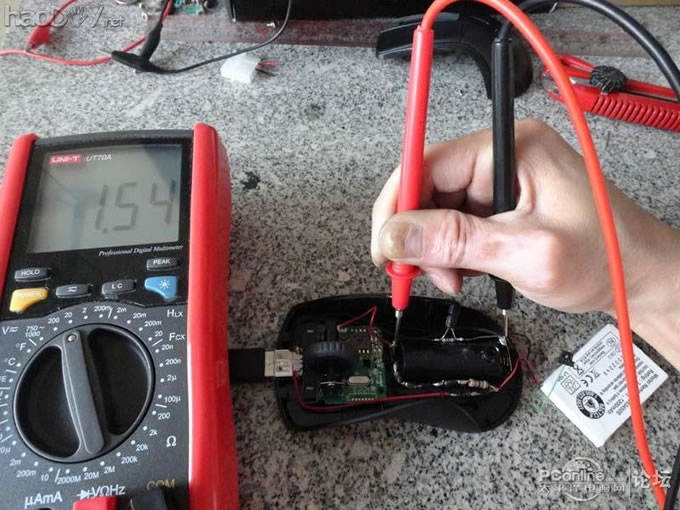

1.54V，竟然还高了，这个应该关系到阻抗和容抗问题，
水平不够，不好解释，反正就当它正常了。
无聊，将垃圾佬那收回来的无线鼠标diy制作改成USB充电的.. (责任编辑：admin)
