无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

时间:2013-02-03 11:45来源:itbbs.pconline.com.cn 作者:☆长风大侠☆ 点击:
前天在垃圾佬那收回来了一套无线套装, 今天无聊,于是拿出鼠标来小改下电池。 这东西使用一节1.5V电池的。 电流是30MA。 前端貌似有空位,打算搞个USB插座下去。 拆出来看下,USB座应该能放下的。 用1200MA的锂电 ,应该能省去不少的电池钱哈。 而且这个电

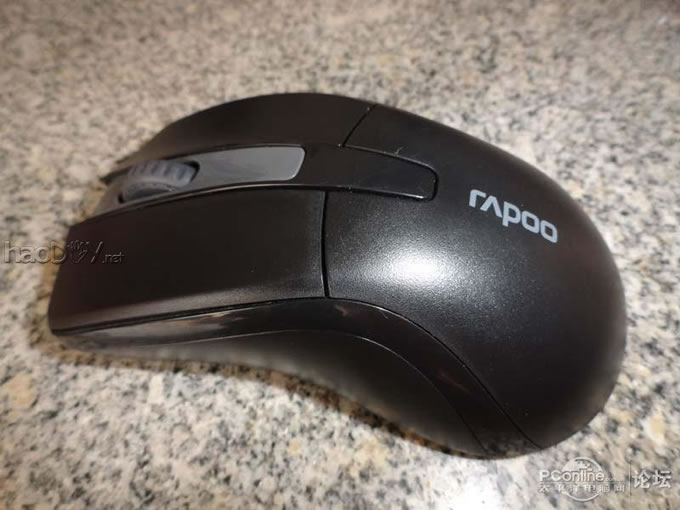

前天在垃圾佬那收回来了一套无线套装,
今天无聊,于是拿出鼠标来小改下电池。

无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

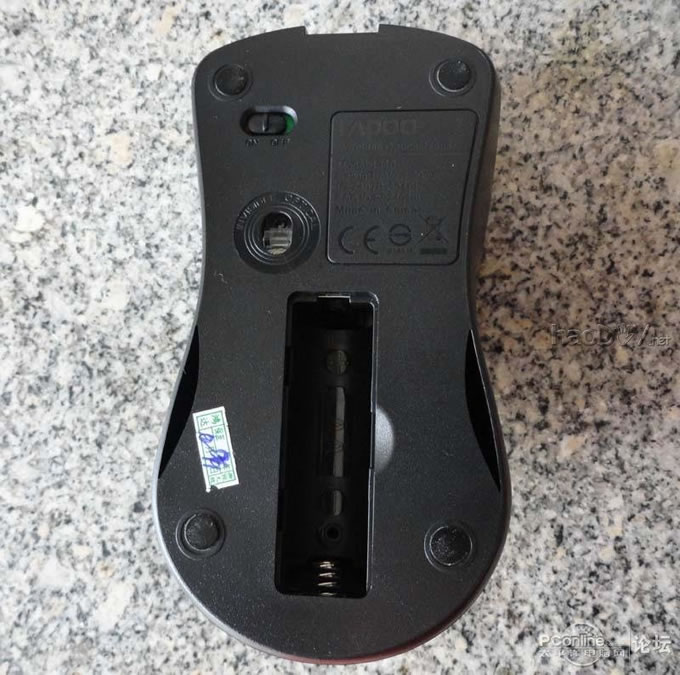

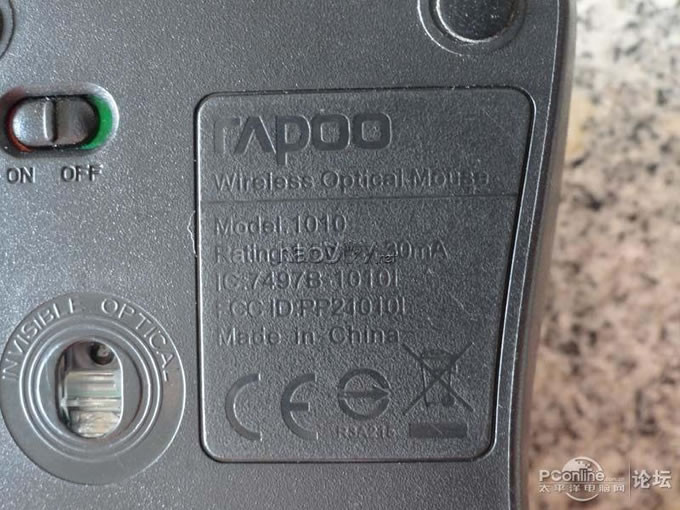

这东西使用一节1.5V电池的。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

电流是30MA。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

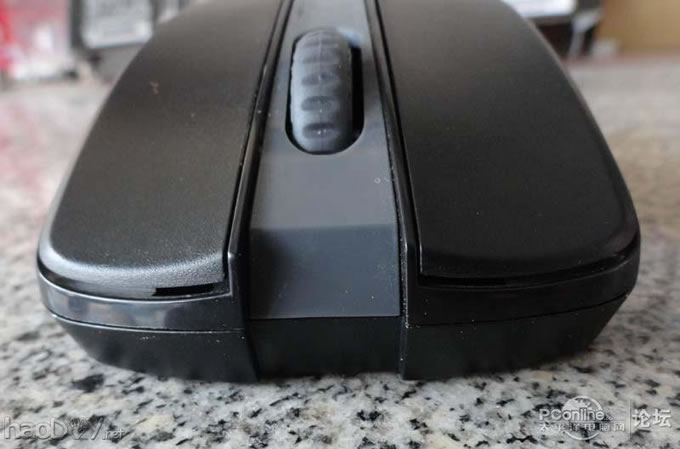

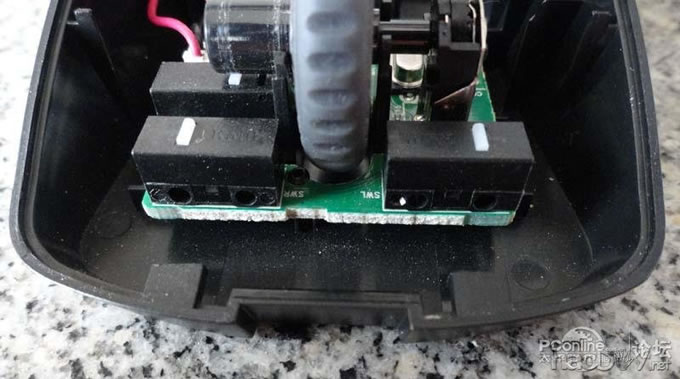

前端貌似有空位,打算搞个USB插座下去。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

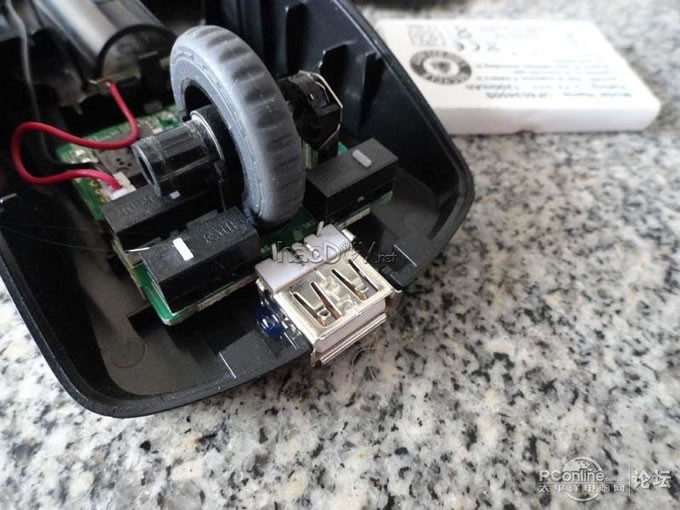

拆出来看下,USB座应该能放下的。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

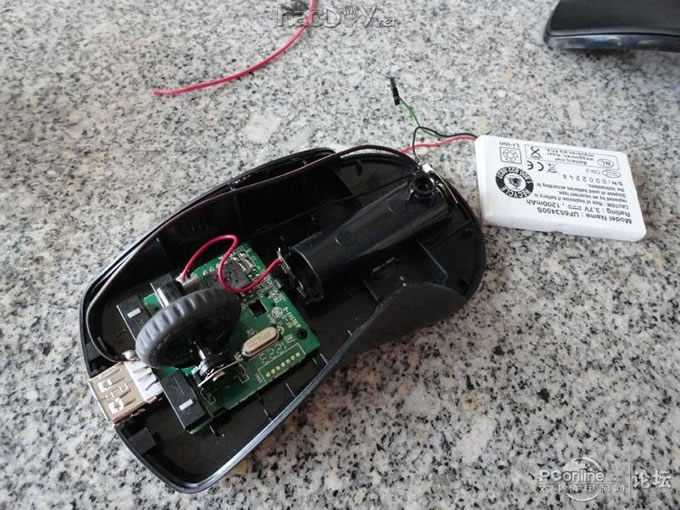

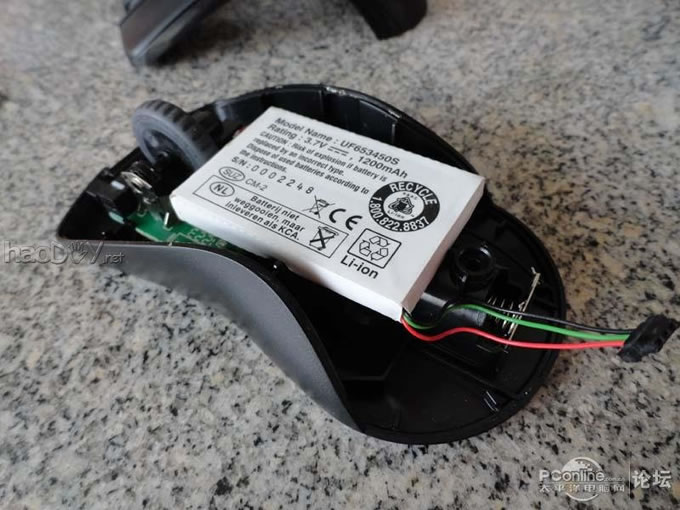

用1200MA的锂电
,应该能省去不少的电池钱哈。
而且这个电池是自带保护板的。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

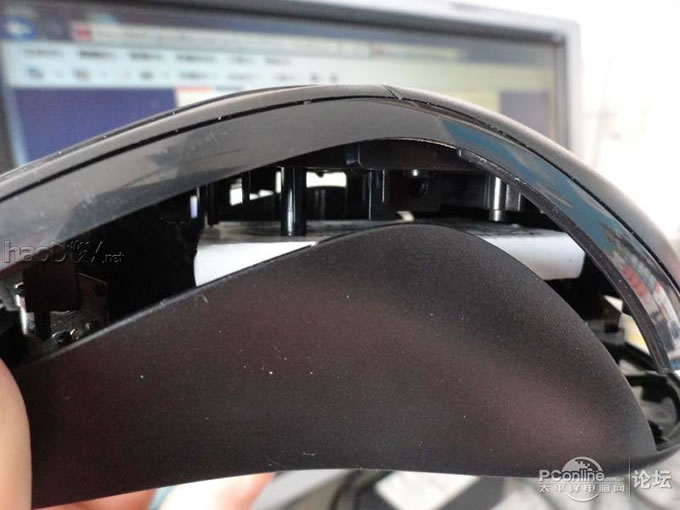

盖下看,很多的东西挡着呢。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

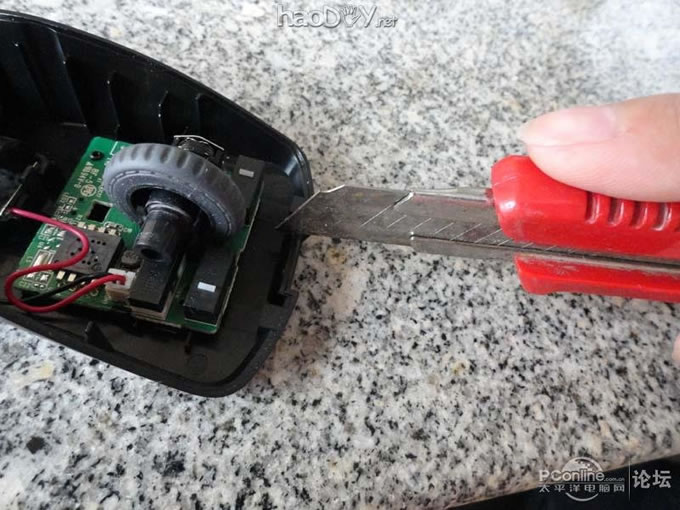

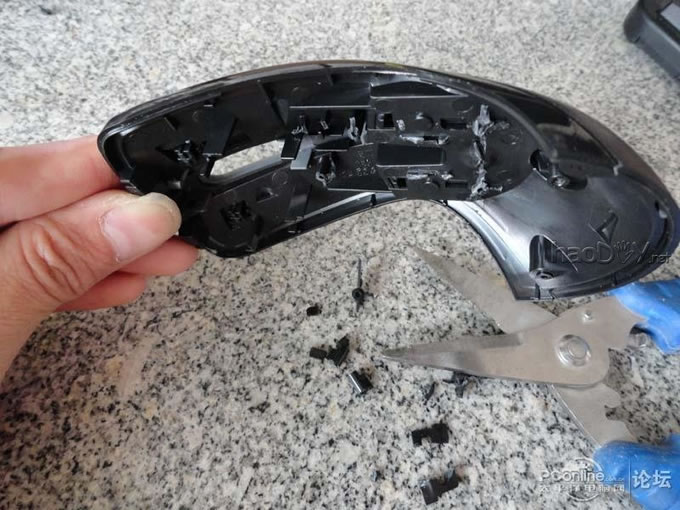

挡我者---剪!
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

这么暴力,应该可以了吧。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

开USB座口
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

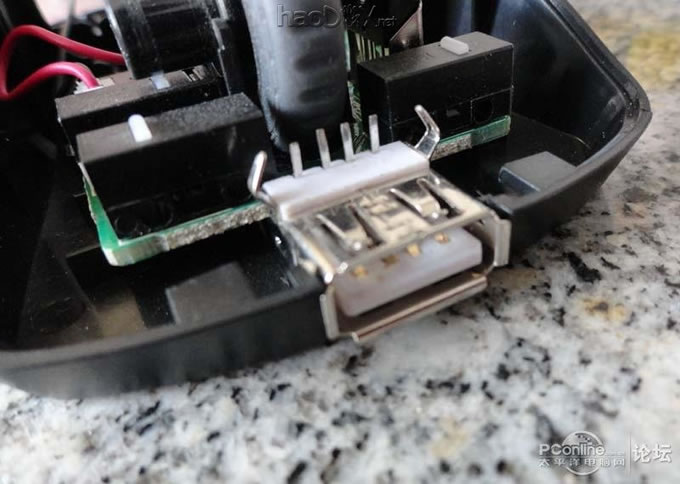

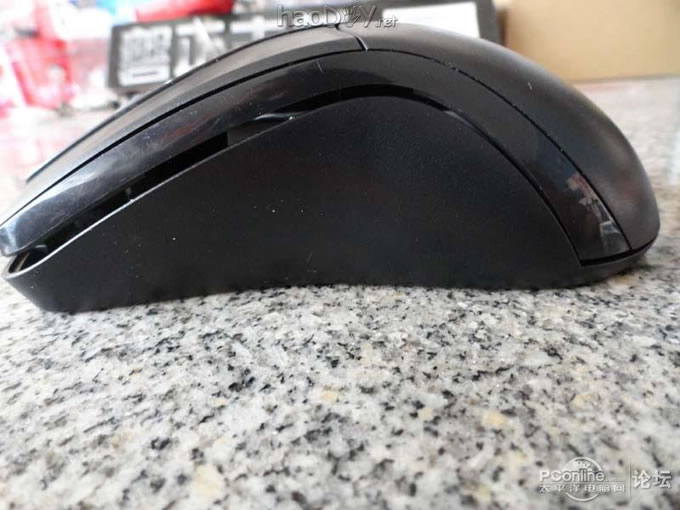

凸了点,不过没什么影响。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

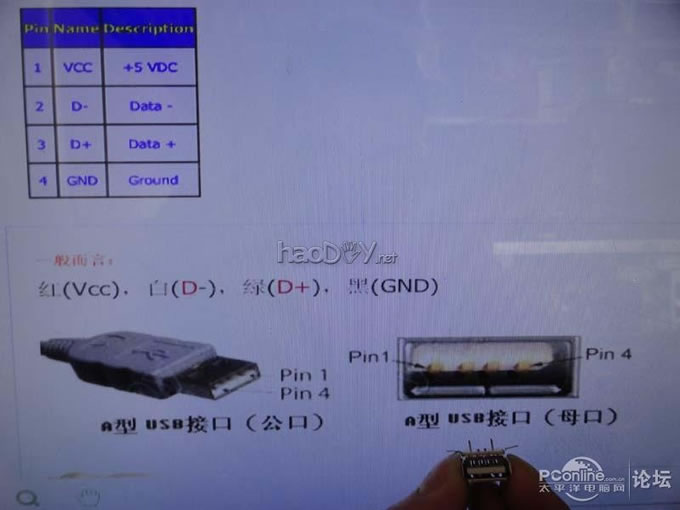

引脚定义,(我的拿的方向和图上是相反的。)
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

只要两边的两个脚,也就是+5V和地。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

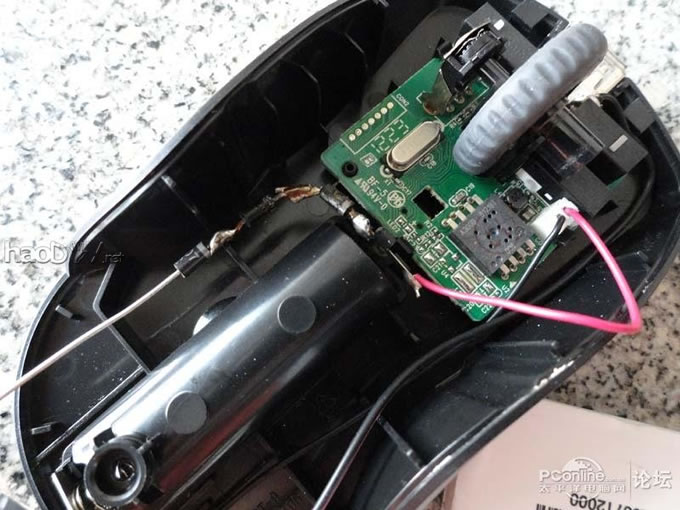

把USB座和电池的地线一起焊到原电池负极上。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

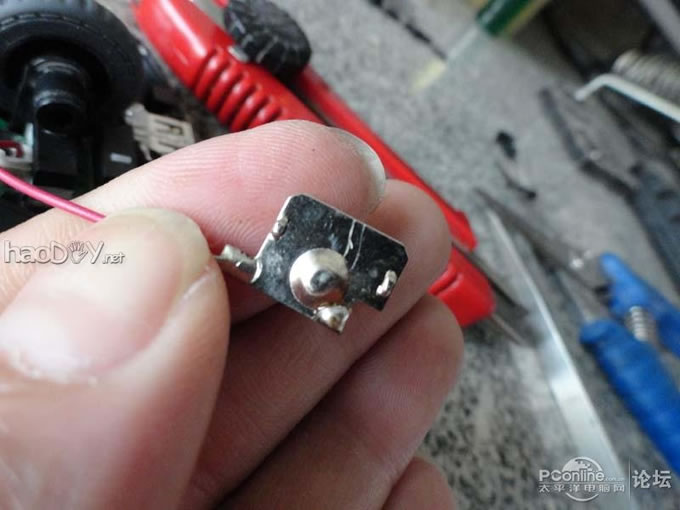

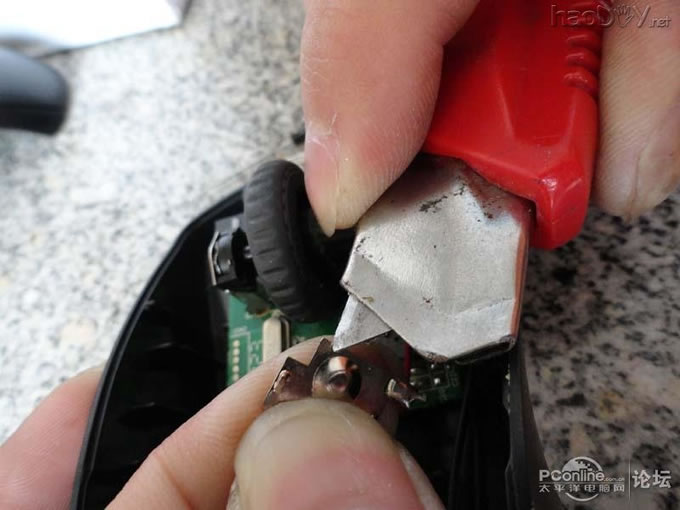

把原电池正极连接片挫花。

无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

上锡。
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的..

串接三个IN4007,压降0.7*3=2.1V,
想法是:电池3.7V-3个二极管的压降2.1V=1.6V.
无聊,将垃圾佬那收回来的无线鼠标diy制作改成USB充电的.. (责任编辑:admin)
