打造一个单片机控“光码电子锁”【转译】
时间:2017-10-27 22:11来源:未知 作者:admin 点击:
次
由于原版太耗孔方兄,我就做了一个简单的光敏电阻识别开锁。【安全系数小,但就算是破译出解锁端光发出的频率也无法开锁,因为光敏电阻感受的阻值不一样照样无法开锁,根据这点,对开锁端LED的亮度在每次开锁后改变,只有开锁端的LED同步】 可以随便改密码,
由于原版太耗孔方兄,我就做了一个简单的光敏电阻识别开锁。【安全系数小,但就算是破译出解锁端光发出的频率也无法开锁,因为光敏电阻感受的阻值不一样照样无法开锁,根据这点,对开锁端LED的亮度在每次开锁后改变,只有开锁端的LED同步】
可以随便改密码,改密方法:可以在代码里更改光发出的间隔闪烁次数以及间隔时间。这里我将这个设置成: 亮 →0.5秒→灭→1秒→亮→1.1秒→灭 ← 循环
为了提高安全,也可以做一个一次性密码,由时钟定时后随机改变后同步。
主要材料
:
所需工具
:
制作步骤
:
-
第1步:

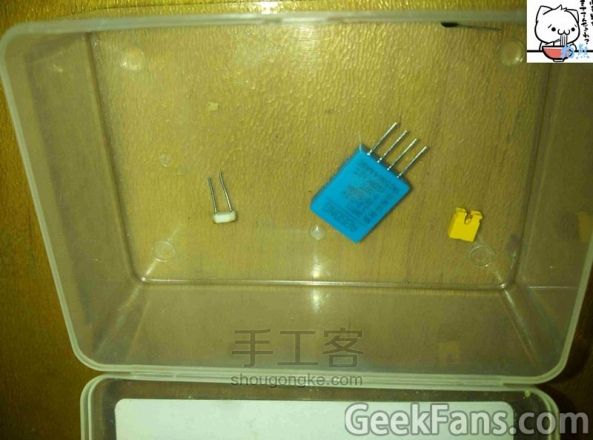

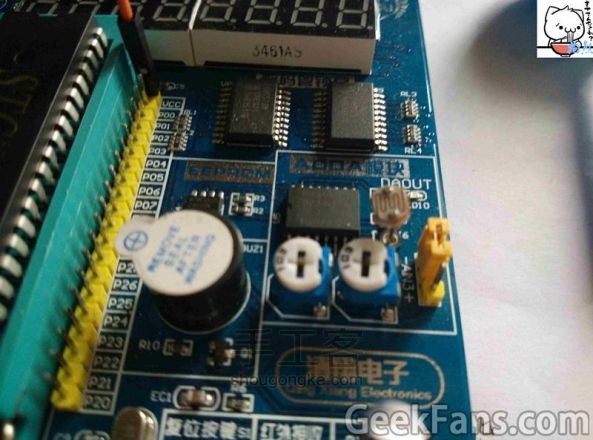

首先我们取出光敏电阻
-
第2步:

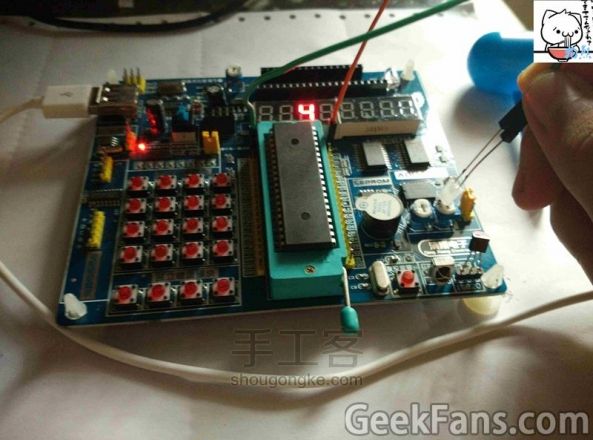

将LED1连接开发板上的P1.0作为钥匙
-
第3步:

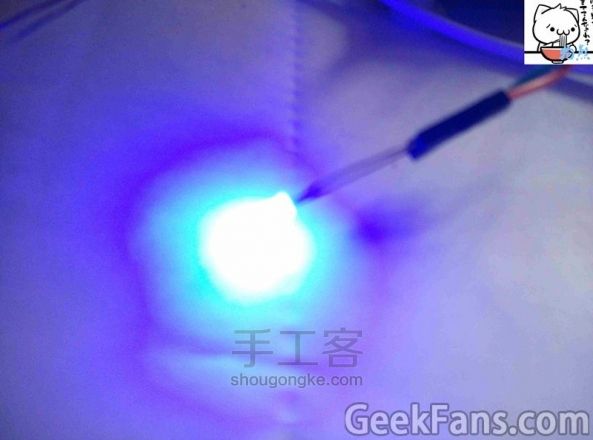

我们写一段程序让LED,亮 →0.5秒→灭→1秒→亮→1.1秒→亮 ← 循环
-
第4步:
这里的0.5秒等的都不算严谨,但是在由光敏电阻感应那段程序【识别程序】是一样的时间间隔。
-
第5步:

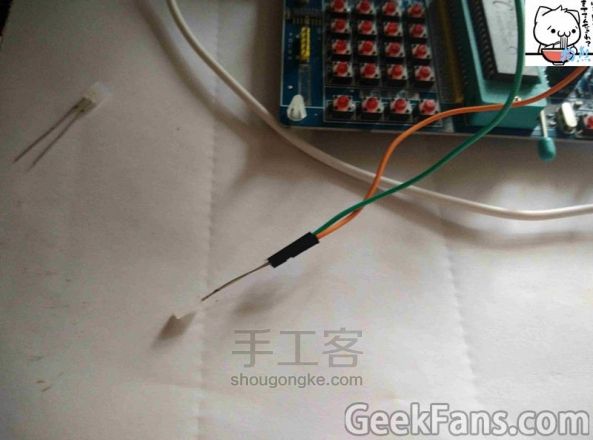

将LED对准光敏电阻上的两个突出物这样才能使光亮强度一致
-
第6步:

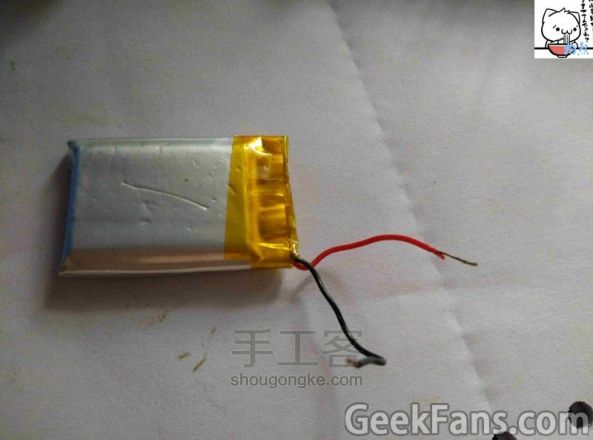

需要一块电源,连接单片机的输出电源端,即使在识别突然停电的时候也会继续触发.如果你触发的是步进电机,就需要多点,别忘了加盐。
-
第7步:

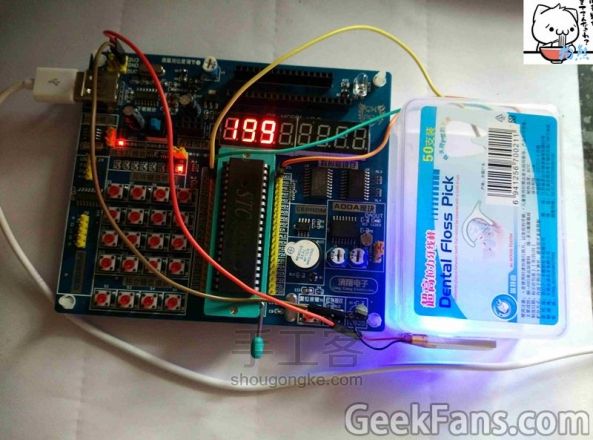

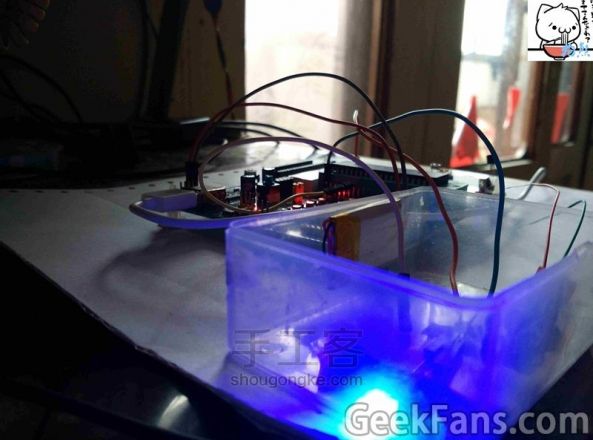

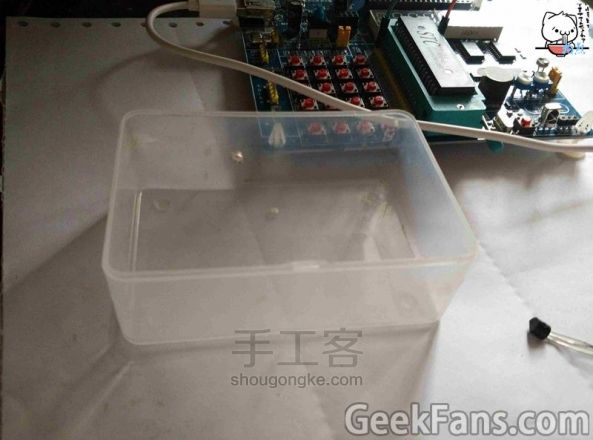

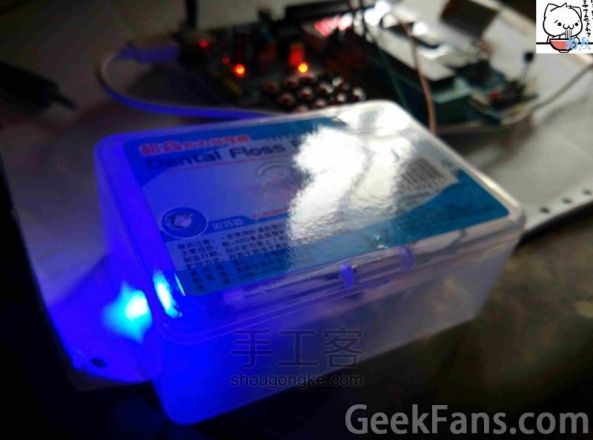

取出一个盒子然后将开锁的那段全移进去
-
第8步:
-
第9步:
-
第10步:
后期的要真正使用的话,做个最小系统给开锁端即可,到时可以真正的给它缩小体积,换小点的芯片,只需一段简单的代码和一个口就行了就可以驱动开锁端了。
