【参赛】 用单片机做小工具--图示仪(2)

时间:2017-08-07 14:17来源:www.crystalradio.cn 作者:不老神鸡 点击: 次

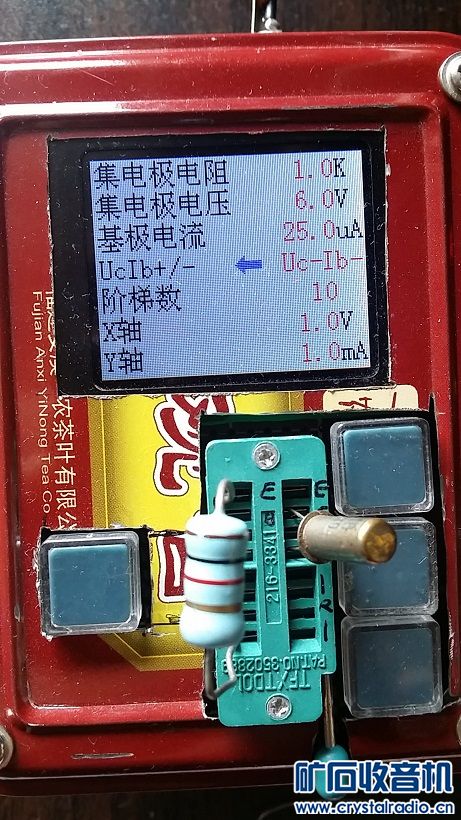

Uc+Ib+:集电极电压正，基极电流正。 Uc-Ib-:集电极电压负，基极电流负。 Uc+Ib-:集电极电压正，基极电流负。 Uc-Ib+:集电极电压负，基极电流正。 阶梯数：显示基极电流级数，按确认键进入，按上下键选择极数。按测


Uc+Ib+:集电极电压正，基极电流正。
Uc-Ib-:集电极电压负，基极电流负。
Uc+Ib-:集电极电压正，基极电流负。
Uc-Ib+:集电极电压负，基极电流正。

阶梯数：显示基极电流级数，按确认键进入，按上下键选择极数。按测试键退出

X 轴：x轴显示 度数/每格 。
Y 轴：y轴显示 度数/每格 。

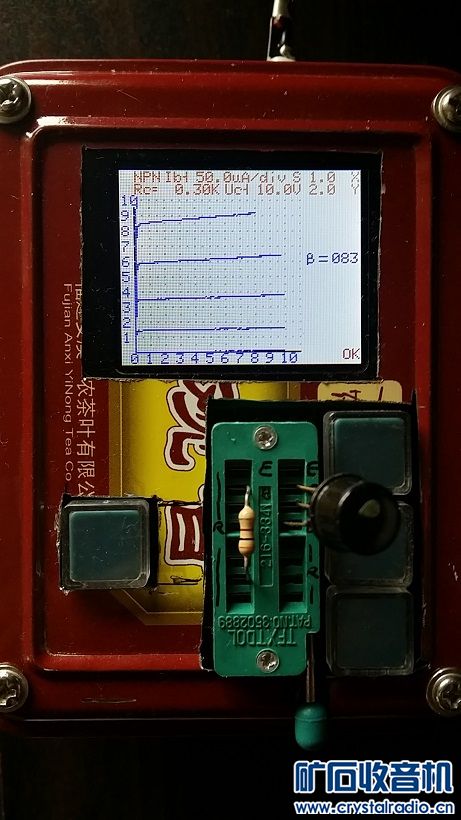

所有输入完成后按测试键进入图形结果显示。如图：

【参赛】 用单片机做小工具--图示仪

该界面下键盘使用如下：

确认键：测试条件不变，再测一次。上次结果清零。（插座上的三极管可更换）。
下键：测试条件不变，上次结果不清零，测试结果换种颜色直接覆盖在上次的结果上。
                挑配对管时有用（同种管NPN或PNP）。
上键：测试条件有变，极性反转，上次结果不清零，测试结果换种颜色直接覆盖在上次的结果上。挑不同极性管子配对时用。  例如NPN和PNP，或PNP和NPN。
测试键：返回参数输入菜单。

第一版的软件肯定还有不少BUG，大家使用中有什么问题，再陆续改进。

继续，一些测试结果。

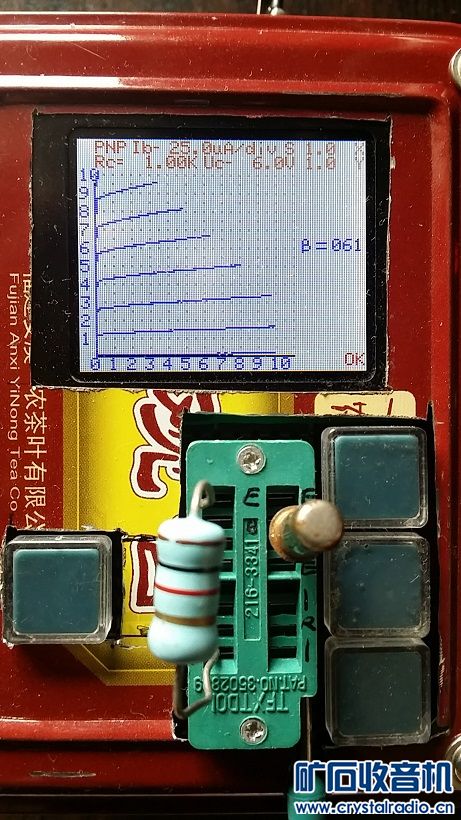

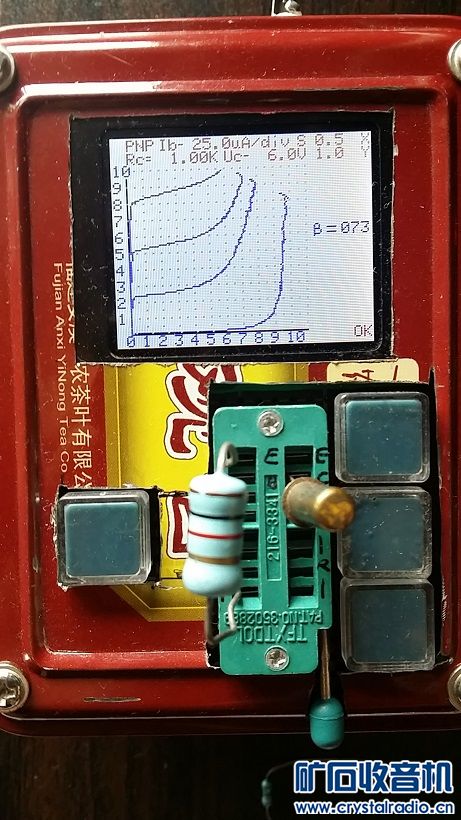

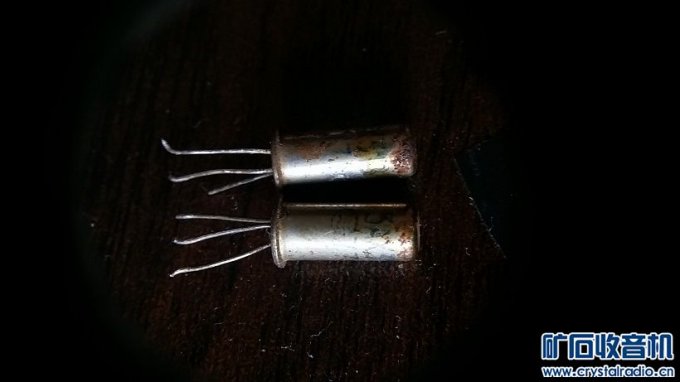

老机机上拆的两只3AX31 。

【参赛】 用单片机做小工具--图示仪

【参赛】 用单片机做小工具--图示仪【参赛】 用单片机做小工具--图示仪【参赛】 用单片机做小工具--图示仪

其中一只耐压不够，用在1.5V机上还勉强可以用用。

一只老3DK2 ：

【参赛】 用单片机做小工具--图示仪

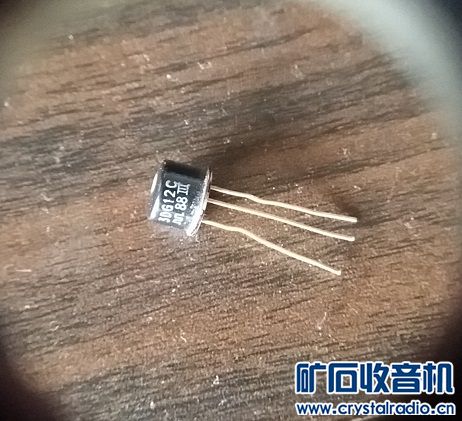

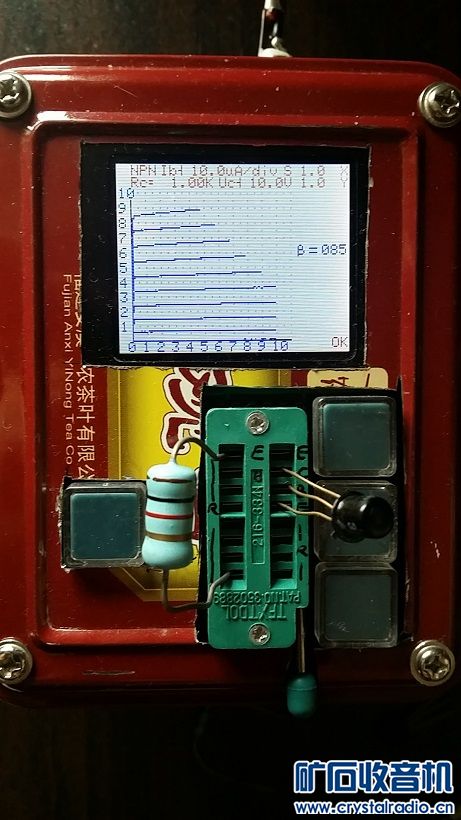

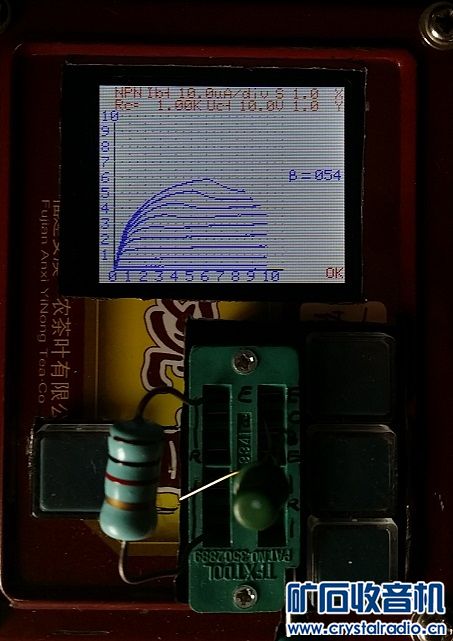

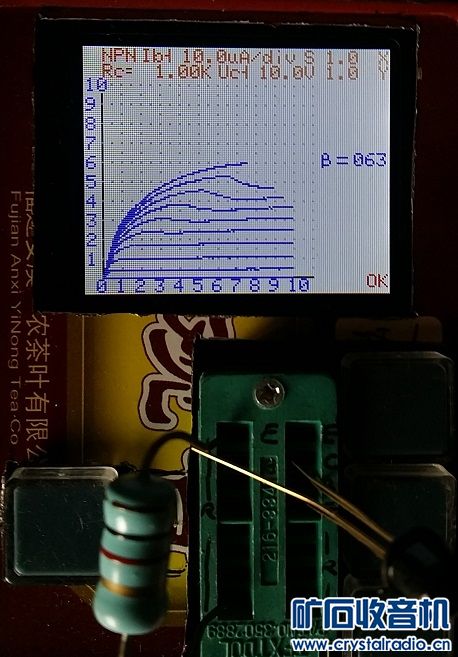

一只老3DG12：

【参赛】 用单片机做小工具--图示仪【参赛】 用单片机做小工具--图示仪

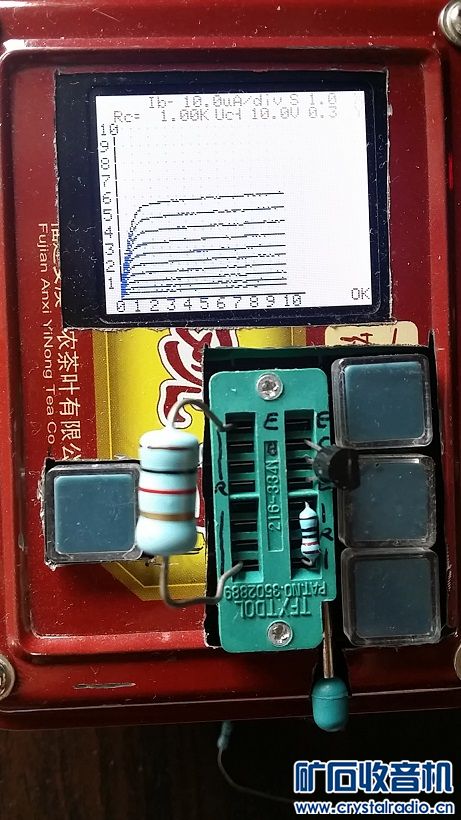

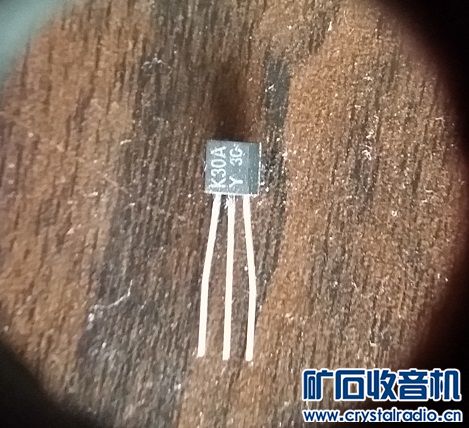

一只K30场效应管：

【参赛】 用单片机做小工具--图示仪【参赛】 用单片机做小工具--图示仪

场效应管测试注意要加上Rb 电阻，这里用的是10K。

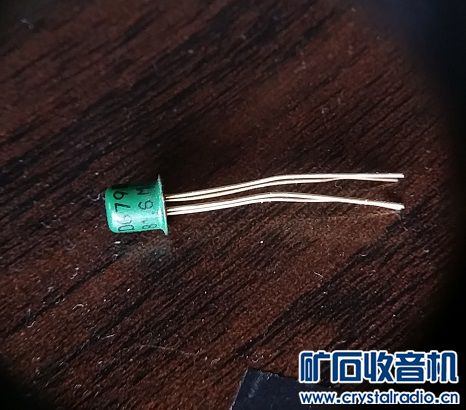

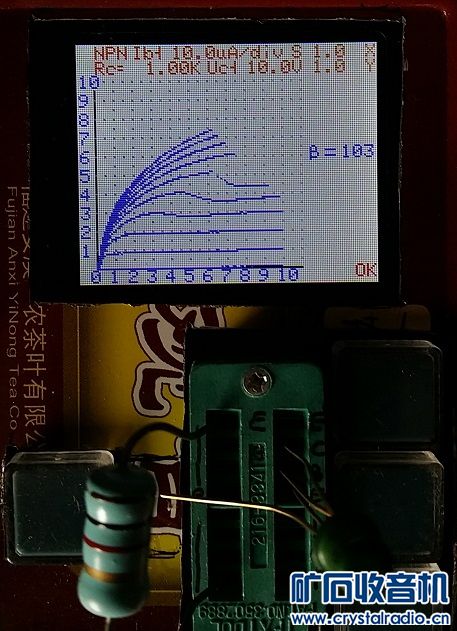

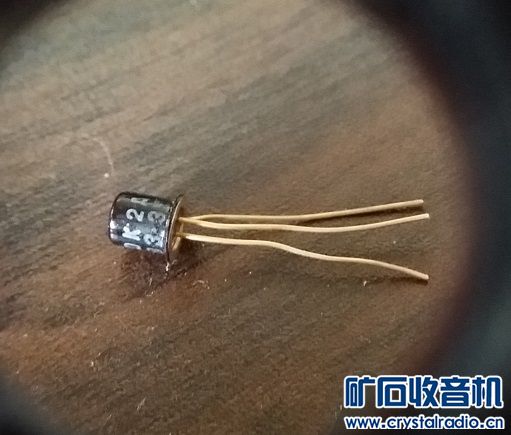

一只全新的老3DG79：

【参赛】 用单片机做小工具--图示仪【参赛】 用单片机做小工具--图示仪

特性测出很奇怪。






【参赛】 用单片机做小工具--图示仪

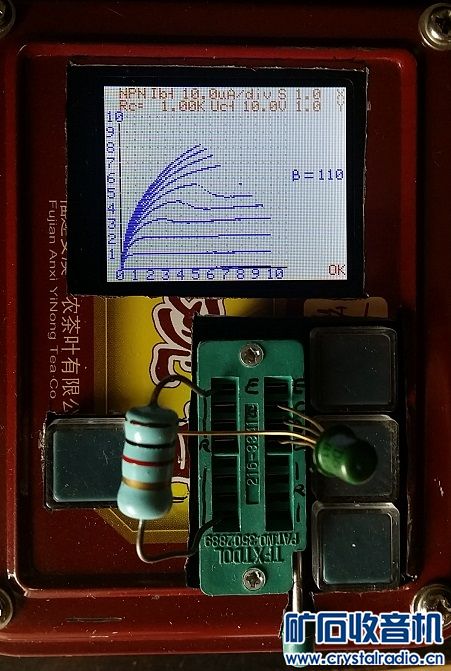

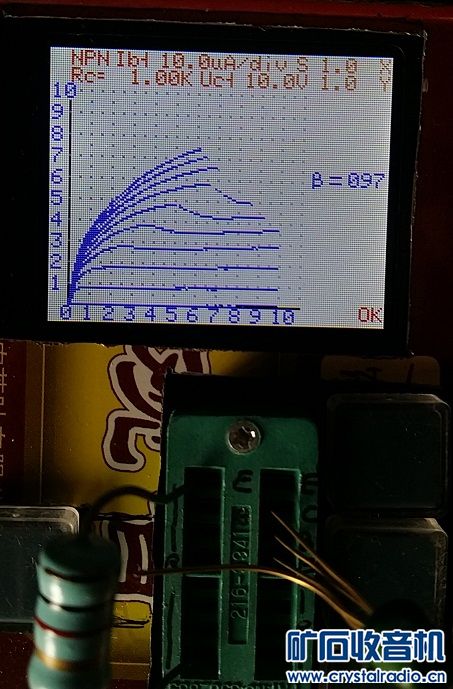

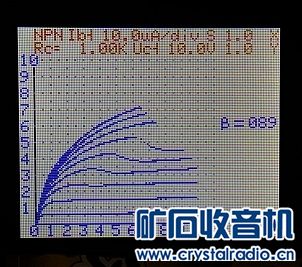

我又找了些3DG79 测试的结果都是一样的.
如图:

【参赛】 用单片机做小工具--图示仪【参赛】 用单片机做小工具--图示仪【参赛】 用单片机做小工具--图示仪【参赛】 用单片机做小工具--图示仪

又找了个3DG56:

【参赛】 用单片机做小工具--图示仪
