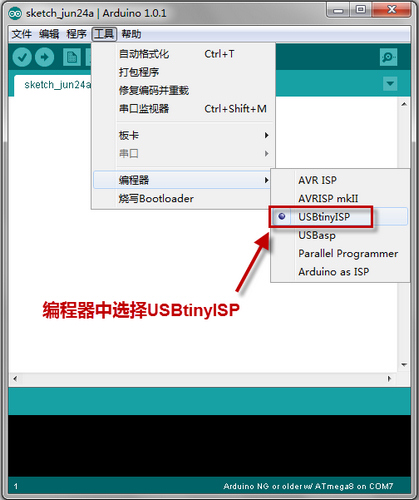

第4步通过下载器下载程序先把USB线接上，给USBTINYISP安装驱动后，我们点击进入Arduino 1.0.2 IDE(开发项)，“板卡”选择“Arduino NG or older w/ATmega8”，“编程器”选择USBTINYSIP，点击“烧写Bootloader”，就可以看到下载器的BUSY灯开始亮，过不到1分钟后，Bootloader就下载好了，具体操作如上图1和图2中所示。

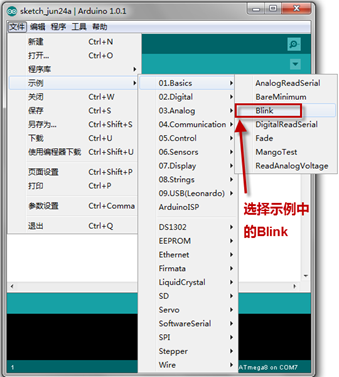

注：Arduino 1.0.2 IDE(开发项)的下载地址在Arduino官方网站有提供多种操作系统下的，各位自行下载，这里提供下载地址：http://arduino.cc/en/Main/Software 第5步调试然后我们打开官方例子里的BLINK代码，具体操作如上图1中所示，也就是让D13引脚输出1s高电平，然后输出1s低电平，循环往复，如果D13引脚接上一个LED，就会有闪烁的效果。

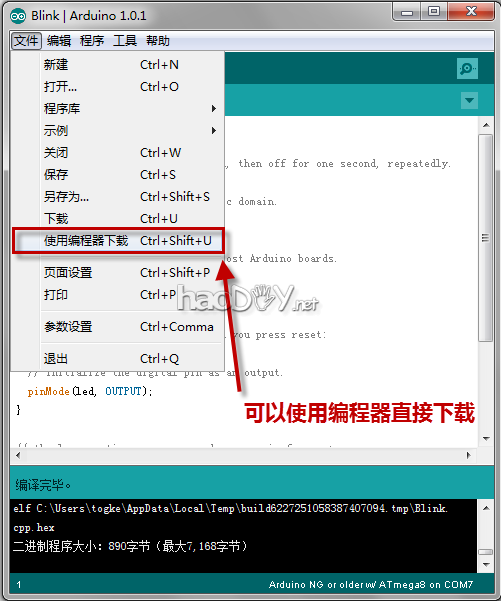

上图2中，这里很关键，编译程序后，选择“文件”里的“使用编程器下载”。下载好以后，给D13引脚接上一个LED，就可以看到LED在闪烁了。

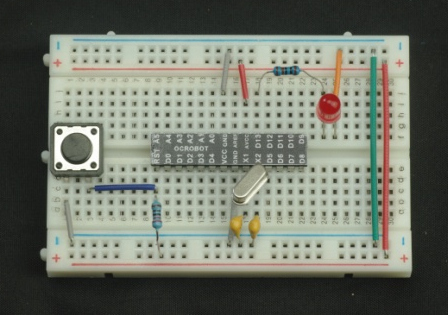

这里基本告诉成功了。 第6步后续：通过串口下载程序除了使用编程器下载，我们也可以对下载好Bootloader的最小系统通过串口下载，但是因为面包板电路的电器环境比较差，无法使用高速通信的Bootloader，所以如果要进行下面的最小系统实验，我们需要更换0022版本的IDE。 首先，按照上面的步骤重新给ATmega8芯片刷0022 IDE的Arduino NG控制板的Bootloader（此Bootloader速度慢一些，但是容易实现手工复位下载程序）。 我们给D13引脚串联一个220Ω的电阻和一颗LED（用作指示灯）；给RST引脚串联一个10kΩ电阻，接VCC；同时再给RST引脚接一个按钮，按钮另一端接GND，用来做手工复位。实物连接如上图1所示。

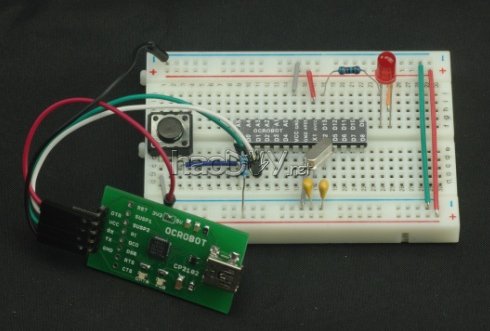

然后，我们把USB TO TTL的VCC接最小系统面包板上的VCC，GND接GND，TX接D0，RX接D1，如上图2所示。

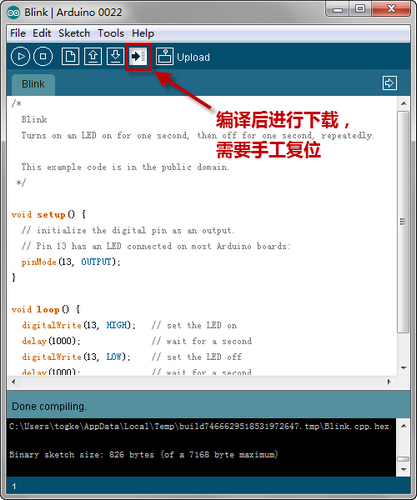

运行Arduino 0022 IDE，“板卡”选择“Arduino NG or older w/ATmega8”，选好识别出来的端口号，同样选择BLINK程序例子，编译，下载。 请注意，下载时有一个最关键的步骤，那就是在点击下载按钮后（上图3），要立刻手工按一下面包板上的复位按钮，程序才可以正常下载。下载好以后，我们就可以看到LED在闪烁了。
由上述中只是简单的方案，不过我看到老外也有一篇从电器环境方面考虑周详的DIY文章，也是在面包板上做的，大家有兴趣可以研究探讨一下，地址：http://itp.nyu.edu/physcomp/Tutorials/ArduinoBreadboard#toc6 (责任编辑：admin) |
