尝试使命

如图4.13.1所示，p0端口接动态数码管的字形码笔段，p2端口接动态数码管的数位选择端，p1.7接一个开关，当开关接高电平常，表现“12345”字样；当开关接低电平常，表现“hello”字样。

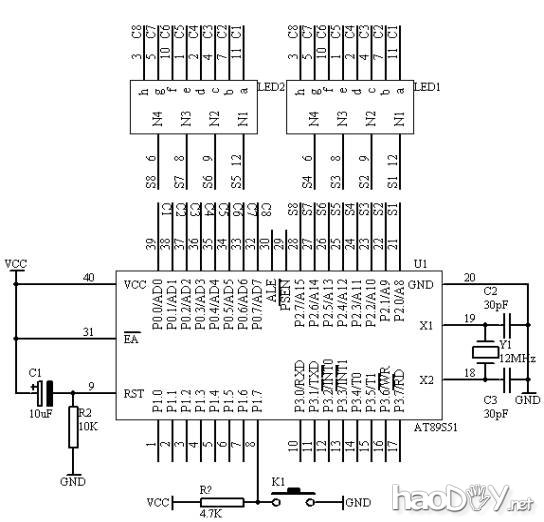

2． 电路道理图

图4.13.1

3． 体系板上硬件连线

（1． 把“单片机体系”地区中的p0.0/ad0－p0.7/ad7用8芯排线毗连到“动态数码表现”地区中的a－h端口上；

（2． 把“单片机体系”地区中的p2.0/a8－p2.7/a15用8芯排线毗连到“动态数码表现”地区中的s1－s8端口上；

（3． 把“单片机体系”地区中的p1.7端口用导线毗连到“独立式键盘”地区中的sp1端口上；

4． 措施计划内容

（1． 动态扫描要领

动态接口回收各数码管轮回轮番表现的要领，当轮回表现频率较高时，操作人眼的暂留特征，看不出闪烁表现征象，这种表现必要一个接口完成字形码的输出（字形选择），另一接口完成各数码管的轮番点亮（数位选择）。

（2． 在举办数码表现的时辰，要对表现单位开发8个表现缓冲区，每个表现缓冲区装有表现的差异数据即可。

（3． 对付表现的字形码数据我们回收查表要领来完成。

5． 措施框图

图4.13.2

6． 汇编源措施
org 00h
start: jb p1.7,dir1
mov dptr,#table1
sjmp dir
dir1: mov dptr,#table2
dir: mov r0,#00h
mov r1,#01h
next: mov a,r0
movc a,@a+dptr
mov p0,a
mov a,r1
mov p2,a
lcall day
inc r0
rl a
mov r1,a
cjne r1,#0dfh,next
sjmp start
day: mov r6,#4
d1: mov r7,#248
djnz r7,$
djnz r6,d1
ret
table1: db 06h,5bh,4fh,66h,6dh
table2: db 78h,79h,38h,38h,3fh
end
7． c说话源措施
#include <at89x51.h>

unsigned char code table1[]={0x06,0x5b,0x4f,0x66,0x6d};
unsigned char code table2[]={0x78,0x79,0x38,0x38,0x3f};
unsigned char i;
unsigned char a,b;
unsigned char temp;

void main(void)
{
while(1)
{
temp=0xfe;
for(i=0;i<5;i++)
{
if(p1_7==1)
{
p0=table1[i];
}
else
{
p0=table2[i];
}
p2=temp;
a=temp<<(i+1);
b=temp>>(7-i);
temp=a|b;
　　　　　for(a=4;a>0;a--)
for(b=248;b>0;b--);
}
}
}
