6．元器件

    这是DIY发烧友们感兴趣和争论最多的话题之一。对这个问题，个人管见是：不要过分迷信某一种或一类元件在声音上的效果，必须通过合理搭配，有的放矢的应用才能达到应有的效果。在本机制作上：
    （1） 电源变压器用了一只折自英国旧仪器上的双C变压器。当时选它的意图一是它的电压很准确（如次级高压绕组的对称性很好），再者也想试一下这种从结构上介于E型和环型之间的变压器用在和田茂氏前级上的效果。
    （2）扼流圈为两只PARMEKO牌的油浸双C 8H/30mmA扼流圈。
    （3）滤波电容Mallory和Sprague，在容量取值上做了反复的试验确定。
    （4）放大部分的电阻全用了IRC，电源部分全用了RJ五色环电阻。
    （5）耦合电容：Solen。
    （6）退耦用的电容也做了些试验。
    （7）音量电位器为Nobel 2×250K。
    （8）机内信号线、电源线用Kimber 8TC喇叭线线芯，一些次要部位使用一般工业用多芯铜线。灯丝线用QZ漆包线绞合。
    （9） RCA插座为CMC。电源插座、开关、保险管座、管座，选了一些被以往装机验证可靠耐用的品种。

7．焊机

    全搭棚焊接，见下图。

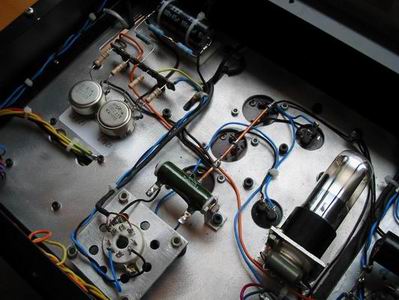

图4 内部局部照片

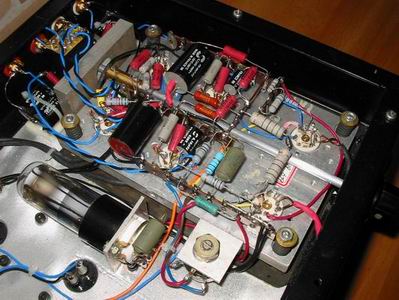

图5 内部局部照片

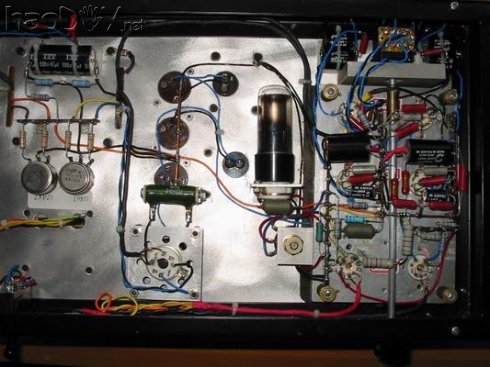

图6 内部照片

    根据我的实践和观摩一些发烧友焊的前级，我觉得焊前级与后级应该有所区别：
    （1）应尽量减少和缩短连线，可能的话尽可能采用“点对点”焊接，这样可减少不必要干扰和音染。
    （2）接地宜采用“星型接地”方式，不宜采取长母线接地方式。此举可有效减少交流噪声。
    （3）严格注意两声道元件排布和接线长度、走向的一致性，它对左右声道的平衡和音像定位有至关重要的影响。
    （4）对易振动较重的元件固定应足够重视。以免引起有害的振动。
    （5）严格做好隔离屏蔽.

8．测试及校声

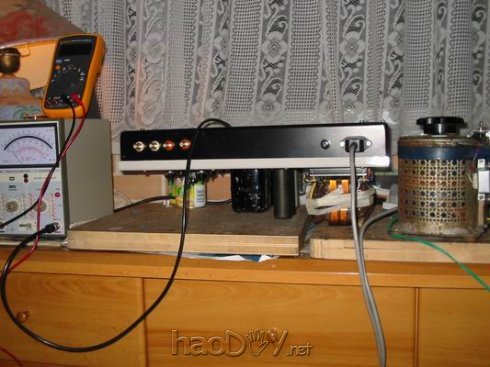

图7 和田茂前级测试

    这次前级制作分为两步,第一步先焊好电源部分,在其技术指标调试满意后再焊制放大部分。这样做的目地是避免电源和放大部分问题混在一起使调试校声复杂化。

电源部分调试


    稳压电源按图焊好后,先测试了稳压前后的纹波差异以及稳压电路本身的工作点、元件参数对负载变化及输出电压、纹波的影响,但在纹波测量过程中,碰到毫伏表的表针摆动,无法准确读数的问题。
    问题的发现过程:按设计电路焊好电源部分后,接入假负载,调到额定输出电压,使用GW
    GVT-427毫伏表测试纹波,但在测量时发现指示在20mV-70mV之间以1-2Hz频率摆动,无法得到一个准确读数。
    先断开滤波与稳压部份,单独测了滤波部份,发现问题主要出在滤波上,先后更换了电容,改变了电容值,把扼流圈用其直流电阻2-3倍的电阻替代,在电解电容上并联薄膜电容,毫伏计表壳接地.........等措施.这些措施采用后,对摆动有影响但未能根本解决,其中,增大电容值及在电解电容上并联薄膜电容似乎影响较大.又换了另一台厂机(仅滤波未稳压)做了相同方法的测试,一声道摆而另一声道不摆.但使用示波器观察却不见此摆动. (责任编辑：admin)
