变压器输入、输出26电子管胆机前级制作过程(3)

时间:2013-01-15 16:05来源:www.tubebbs.com 作者:我是ECC32 点击: 次
1.频响测试 在输入端接好 600 欧姆输出的信号产生器，令信号产生器输出 1KHz正弦波 信号，用 mV/A 监测输入信号到达1.8V（CD机的输出电压）。视察输出端波形有无明明失真，确认放大器是否过载。 测试以下信号： 频


1.频响测试

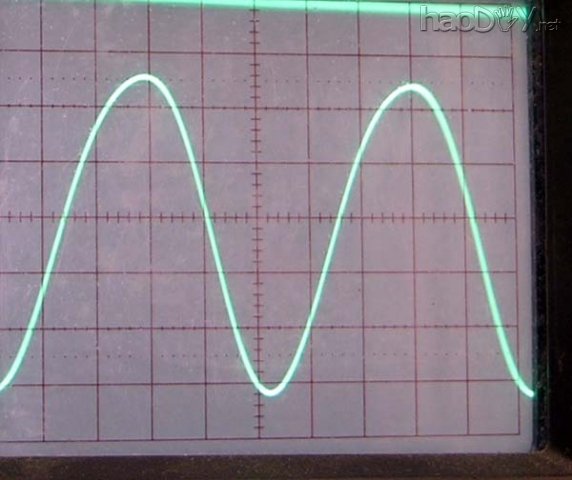

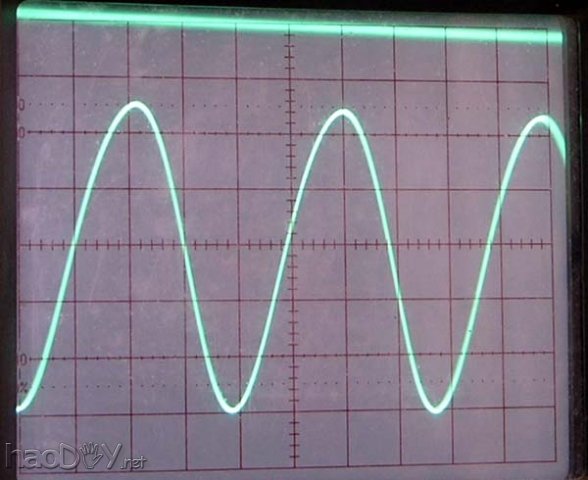

在输入端接好600欧姆输出的信号产生器，令信号产生器输出1KHz正弦波信号，用mV/A监测输入信号到达1.8V（CD机的输出电压）。视察输出端波形有无明明失真，确认放大器是否过载。测试以下信号：


频率 20 40 80 100 200 1K 4K 6K 8K 10K 12K 14K 16K 20K
输出电压（V） 9 9．8 10 10 10.2 10.2 10.3 10.2 10.2 10 10 9.8 9.6 9.4
输出电平（db） -1.1 -0.3 -0




变压器输入、输出26电子管胆机前级制作过程




变压器输入、输出26电子管胆机前级制作过程


2.三角波测试

输入信号电平1.8V，测试信号频率50、100、 (责任编辑：admin)
