建设 - 管/ MOSFET混合耳机放大器外壳，我用了一个蓝星的MicroPak“C”，我觉得在eBay上约$ 8。此产品积压的一些环绕解码器与RCA连接器和预先打孔面板。管座应该是一个9针，这是旧的小精灵管，所以有更多的漏洞，但完美的9针的比赛。

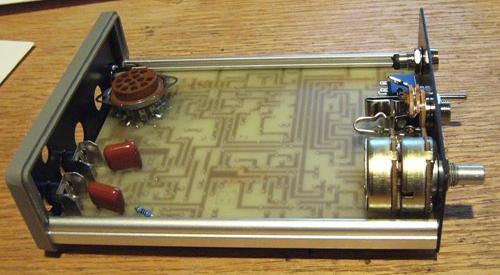

照片1：蓝星MicroPak封装外壳和PCB我用RCA连接器，用于连接输入端和一个1/4“插孔的输出，这是为了容纳我格拉多SR125和穿孔板的孔中，为1/4”插孔。 的PCB预先存在的焊接运行和地面公交，所以这决定了的组件的位置，如果你建立了这个原板，一定要留有余地，散热片和20欧姆的电阻器的散热。确保云母绝缘的Mosfet散热片，并使用更好的热传导散热化合物。选项卡MOSFET的电压在12-13伏，而且会破坏电源和组件，如果它短裤地。

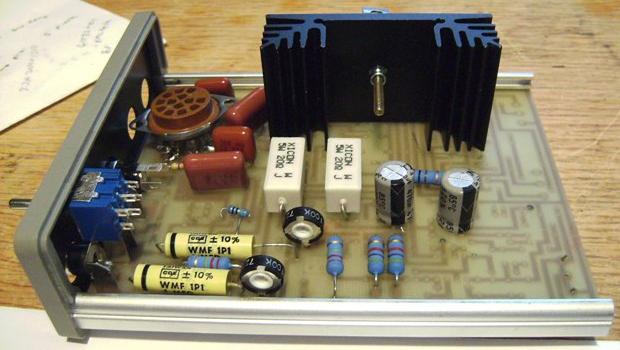

照片二：建设混合动力耳机放大器我抽烟后，所有的元件被焊接测试的单位，并作了必要的修正。

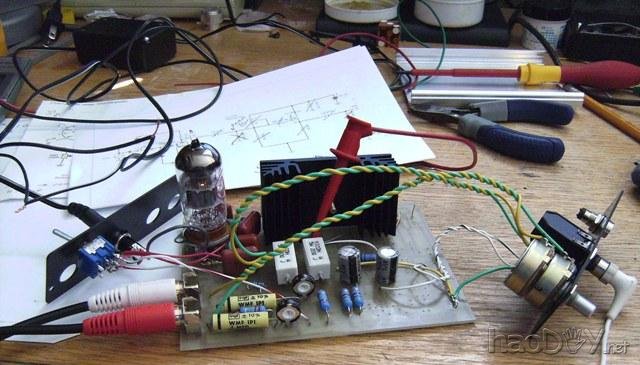

照片3：管/ MOSFET混合放大器烟雾测试管加热器提请150mA输出12.6和整个放大器提请在启动和580毫安，管预热后，稳定在550毫安需要几秒钟。我使用了佳能AD-360U切换，从自己的小气泡喷墨打印机的电源。由于漏极的Mosfet被直接连接到正电源电压的任何噪声将被放大。此电源供应器几乎没有噪音。

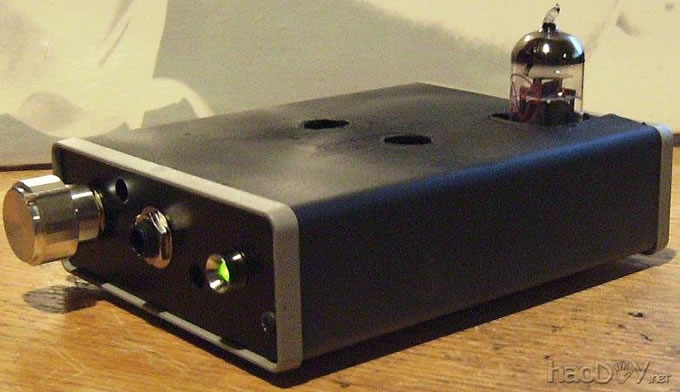

照片4：混合耳机放大器 - 前视图

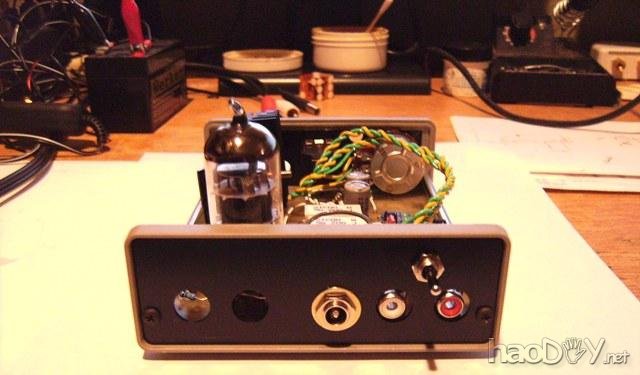

照片5：混合动力耳机放大器 - 后视图我用一个12V的松饼风扇下降到9V至冷却安培，顶端的两个孔，在允许空气急于和现有的孔中的前部和后部板允许空气流入以及。

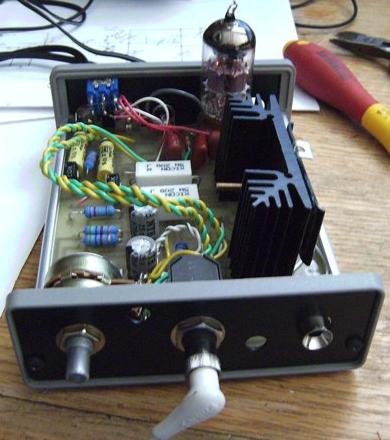

照片6：管/ MOSFET混合耳机放大器测量 - 管/ MOSFET混合耳机放大器以下是10 Hz正弦波响应范围拍摄，以及在100 Hz的方波响应。表现得非常一致的，在大多数的扫描电压保持不变。的TINA的曲线示出的可听范围内的频谱的增益超过约19分贝。从我的歌德SR125耳机的声音是清脆的，紧张的低端。该放大器是很不错的，考虑到低电压和低元件数。它可能不是真正的高保真音质，但平均成本只有40美元或更少。

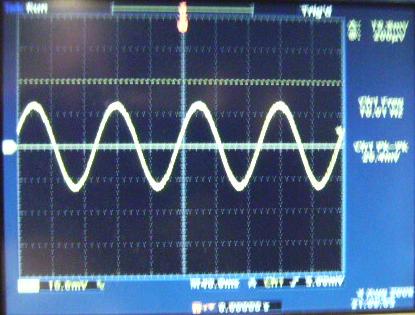

图片7：10Hz的正弦波

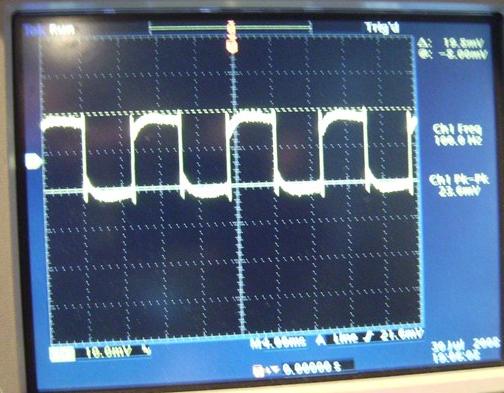

照片：100 Hz的方波响应该放大器是完美的新手建设者和组件是在捕鼠，DIGIKEY。您可以替换其他电阻场效应管，只要是类似的，内部电容的不影响响应曲线。最好的方法是使用TINA-TI建立的原理图和进行任何更改，这样你可以检查交流输出前的建设。这会为你节省很多的时间。 最后，请确保您的耳机未插入插孔电时或向下，这款音箱以及其他的DIY版本有一个大繁忙的电流在电源和下降，可能会损坏你的耳机，如果你不小心。
我相信你会很高兴这个小放的声音和更好的价格。 |
