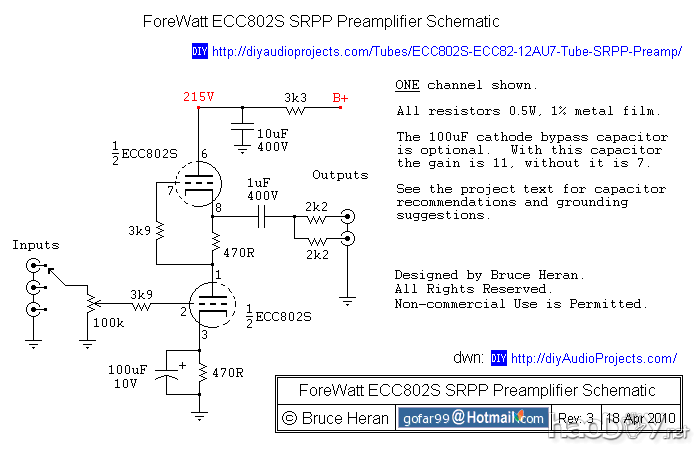

图1：ForeWatt类型的I - ECC802S / 12AU7 / ECC82管前置放大器原理图

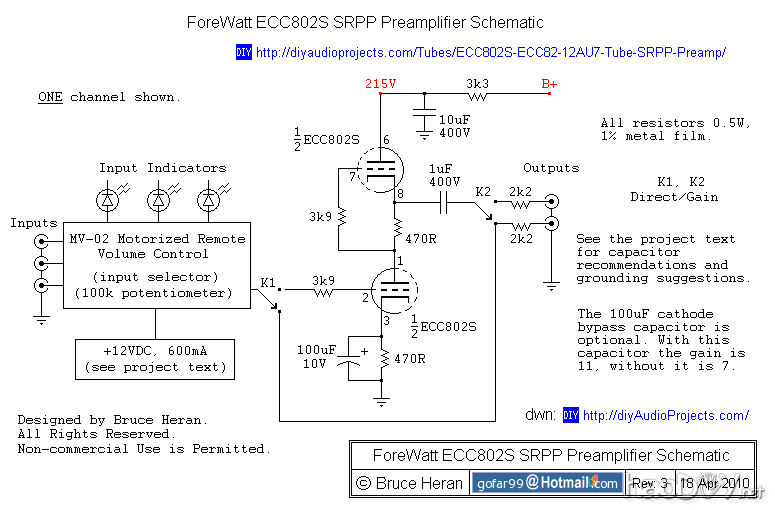

图2：ForeWatt II型 - ECC802S / 12AU7 / ECC82管前置放大器电路图（带遥控）

ECC802S（12AU7 / ECC82）管SRPP前置放大器建立详细

几乎所有的前置放大器是建设标准管放大器。不过，你需要遵循一些标准管的布局和建设程序。保持电源线和信号线分开。如果他们需要交叉，这样做直角。同样是真实的电阻器和电容器。保持信号的轴承部件远离电源滤波电容，尤其是变压器。我更倾向于将电源组件，一个段中的一个底盘和在单独的区域远离电源部件至少2英寸的信号部分。对于更多的设计和施工提示，请参阅我的设计与施工的真空管放大器的提示和建议。一个电子管放大器接线颜色代码的建议也可提供。

管放大器功率变压器中指定的的的计划（Edcor XPWR083）是一种廉价的（$ 15美元，2010年8月）PCB安装型额定为40 mA，200 V和8 V，1.5 A的非屏蔽，如果可能的话，应该是封闭在金属外壳内（照片3），或至少具有屏蔽从该电路的其余部分分离。没有理由不能使用其他变压器，这其中有正确的评级和价格低廉。

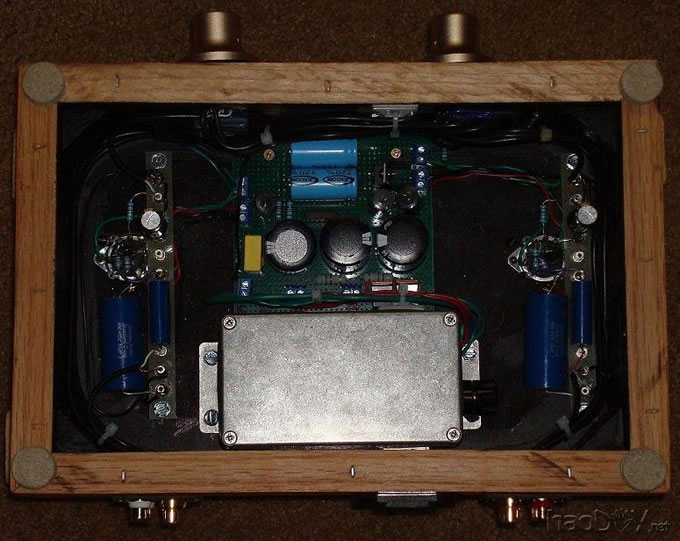

照片3：ForeWatt II型遥控器控制电路的前置放大器，

加热器电源稳压直流。该加热器必须不被连接到相同的理由，作为信号，B +或机箱。他们需要浮动或管可能会发生故障。加热器电路的唯一连接到电路的其余部分是一个“偏置”抽头。这是开发从主B +电源，是约1/3的B +。这方面没有电流流过（也许是一点点的泄漏）。它仅建立一个参考加热器，使加热器和任何阴极之间的差异是小于100伏。SRPP和其他的“图腾柱”的电路结构的一个怪癖是一个阴极的是，相当多的地上提升。在SRPP阴极的上三极管具有大约1/2所施加的B +电压电势。因此，用215-225 V对阳极阴极是在启动过程中此值超过100 V.实际上是1/2的完整的B +（约275 V）。此值超过加热器管评级阴极电压，并会导致在管故障。也许这不会立即发生，但它会随着管老化。我也有这种情况发生。不是一件好事。它通常会导致一个巨大的峰值在输出的音频链的进一步下降可能是灾难性的。

使用屏蔽线的输入选择开关和音量控制。由于没有提供通道平衡（恕我直言，没有精心设计的系统需要一个）使用的质量可变电阻器（我用的阿尔卑斯山蓝调）或阶梯式音量控制/衰减器。

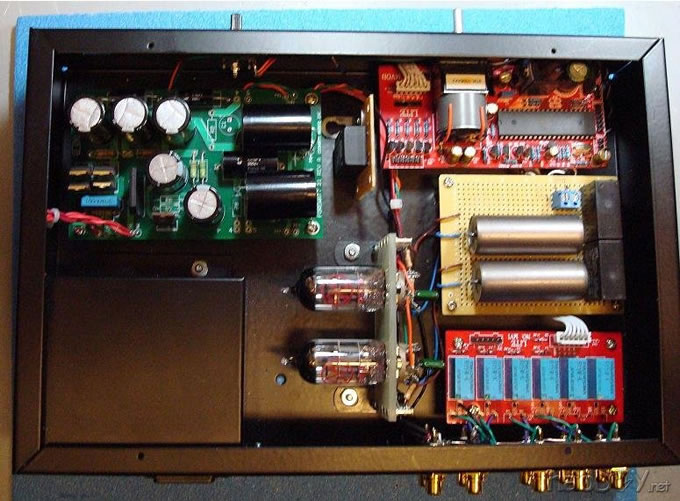

照片4：ForeWatt的I型前置放大器 - 内部景观

，始终是值得关注的一个领域是做什么用的金属机箱，如果你使用一个。最没有经验的制造商将所有的金属机箱的理由。这几乎总是会导致接地回路。根据您的电码（因国家而异），你应该将机箱连接（实际上是任何裸露的金属部件，如变压器）AC电源地。在美国，这是第三条线（应该是绿色的）。信号和B +的理由通过类型X2额定电容和一个电阻与所述电容器并联连接至所述底盘。该电容器是一种特殊的额定型设计，只是这个应用程序（一个品牌RIFA），将值约为0.1〜0.33 uF的范围内。该电阻器通常是一个共同的碳100-150欧姆，额定功率为1/2瓦特。与此相关的错误由新手的建设者是直接连接的输入和输出接口连接到机箱。地上部分的插孔应该去“浮动”信号接地的电路。两种类型的地面系统中的任何一个都可以用于信号和B +。我都用了“明星”接地和“巴斯”在我的项目中接地。无论是满意的工作。在这个项目中，修改后的星形接地系统。一个星形接地点，用于每个通道一个连接到B +负。

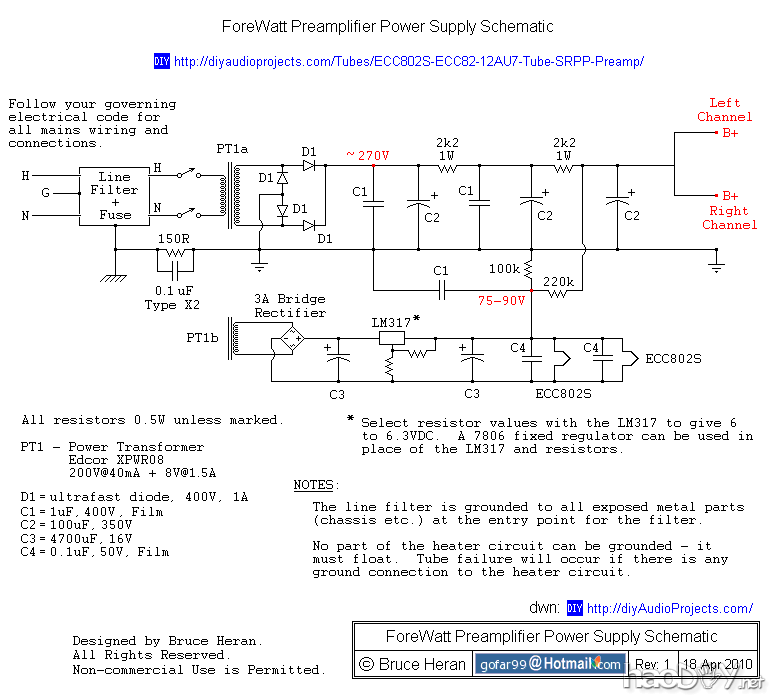

图3：ForeWatt的前置放大器电源原理图

我用了一个A型LM317可变电压调节器的加热器电源，因为我熟悉他们的操作（有很多），但可以作为一个固定的电压调节器像7806。

的B +过滤通过总共4个阶段。我不这样做的另一件事是使用电抗器。我对他们有什么，我只是不需要他们得到我所需要的性能。每个试管的最终滤波器阶段是从备用信道分离，每个使用的聚酯电容器。我发现，使用聚（聚酯或聚丙烯）盖在最后阶段似乎能改善声音的整体素质。 (责任编辑：admin)
