土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚(3)

时间:2012-10-05 15:29来源:hifidiy.net论坛 作者:www.807.com 点击: 次
下载 (100.21 KB) 2011-6-6 19:25 每层紧密排列绕制，每层与层之间用约0.09mm的牛皮纸隔离以提高绝缘性能，共绕2048T, 下载 (173.62 KB) 2011-6-6 19:25 绕好之后的线包， 下载 (117.31 KB) 2011-6-6 19:25 浸漆烘
下载 (100.21 KB)
2011-6-6 19:25

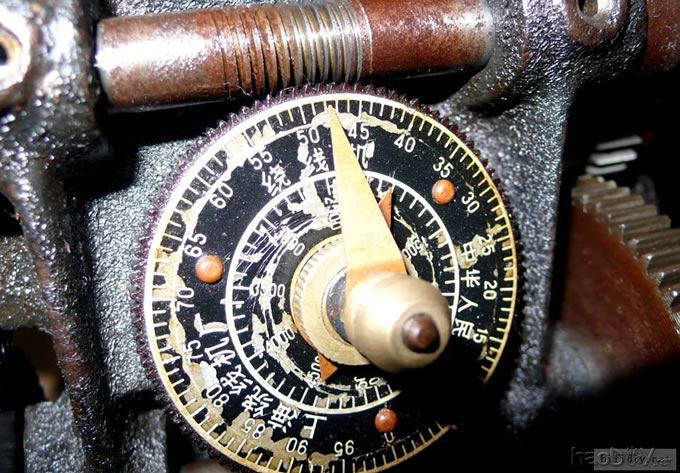

每层紧密排列绕制，每层与层之间用约0.09mm的牛皮纸隔离以提高绝缘性能，共绕2048T,
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

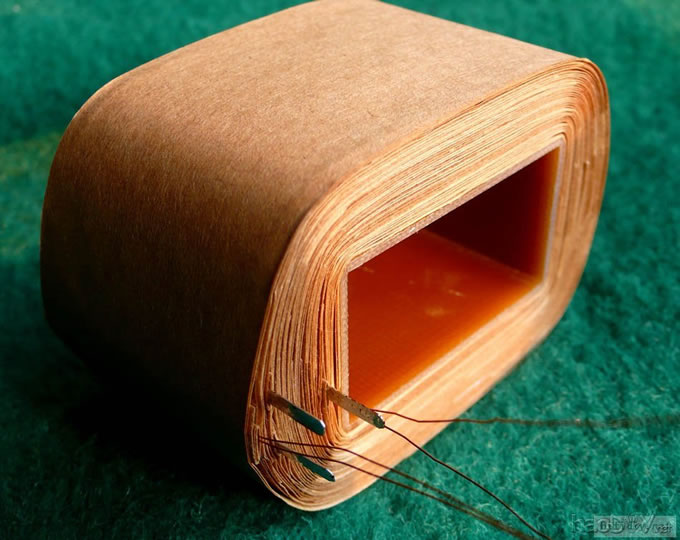

绕好之后的线包，
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

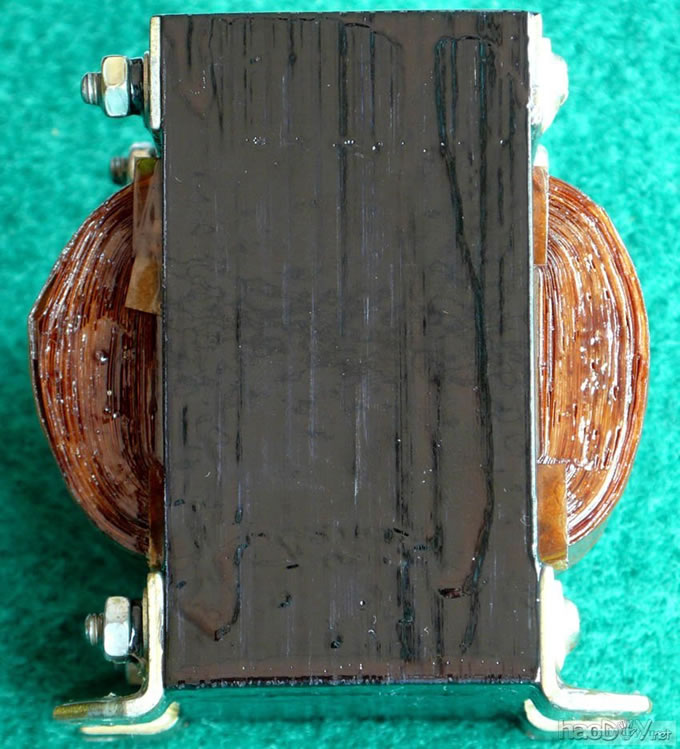

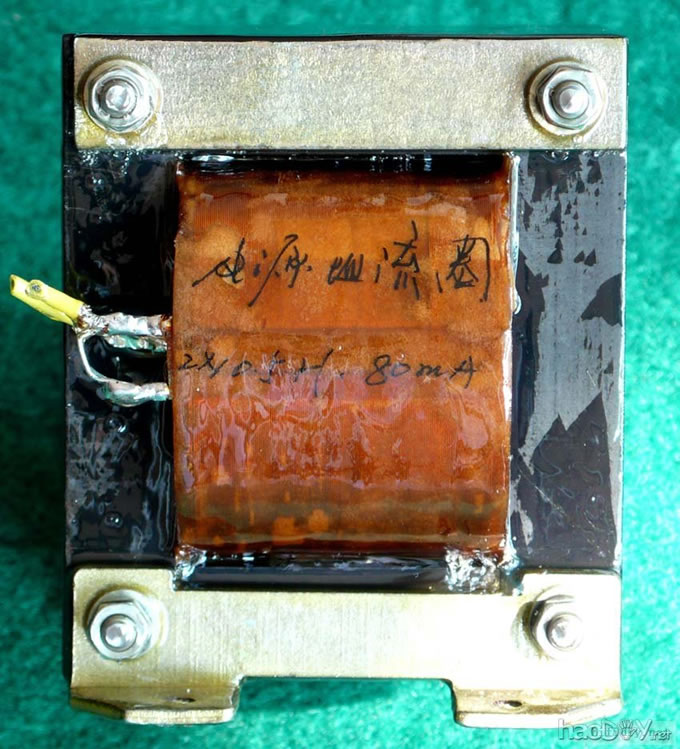

浸漆烘干后的效果，实测10.5H,
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

装上牛腿之后的底视图。。
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

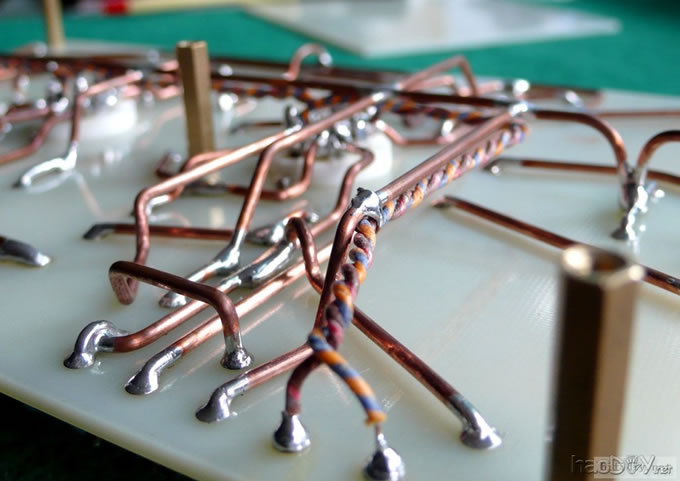

灯丝引线用两根所谓的‘西电’单心麻皮线绞合与主地线并行，见下图。。
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

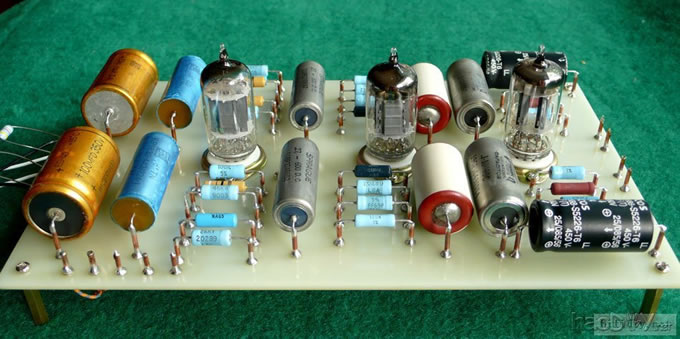

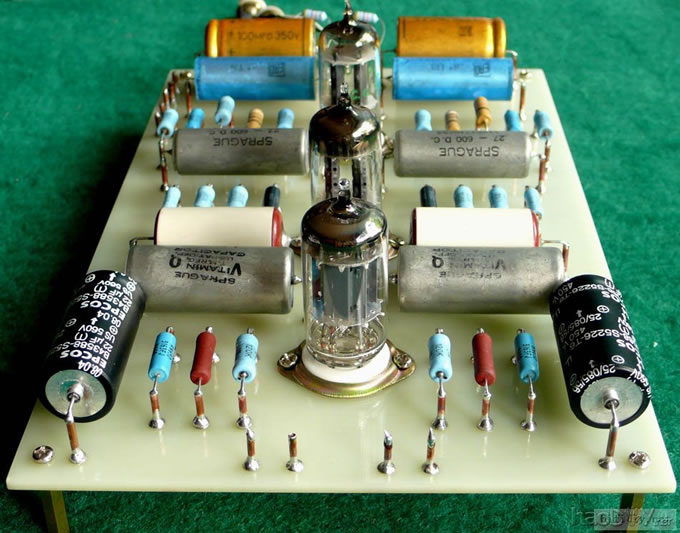

元件已基本安装完毕，如下图。。
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

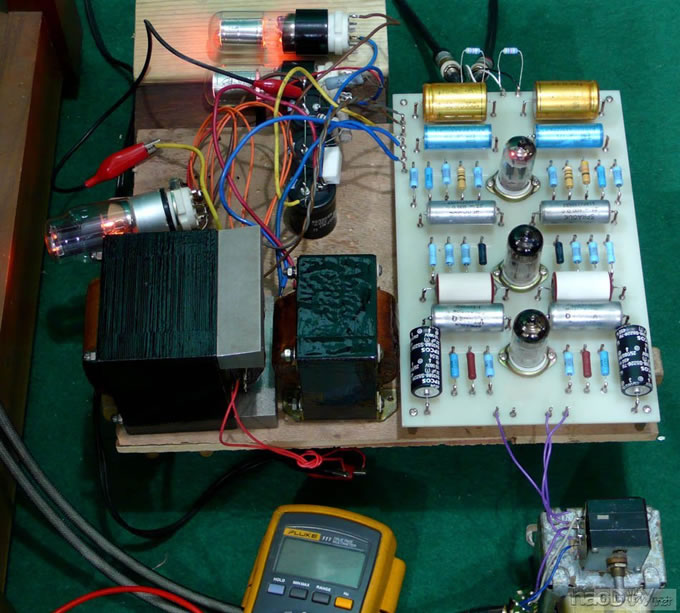

元件已安装完毕，随便搭棚了一个电源整流.滤波稳压电路准备试试看有没有声音。。。。。。
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

说到声明真是不得了啊，交流声大到不得了，本来以为用交流供灯丝试试看咋样，结果接上后级后，音箱发出的低频哼声相当于音室内装了两台1.5匹的冷气主机，，晕。。。。。。

这样看来用直流供灯丝还是有必要的，灯丝整流稳压电路正在进行中。。。。。。

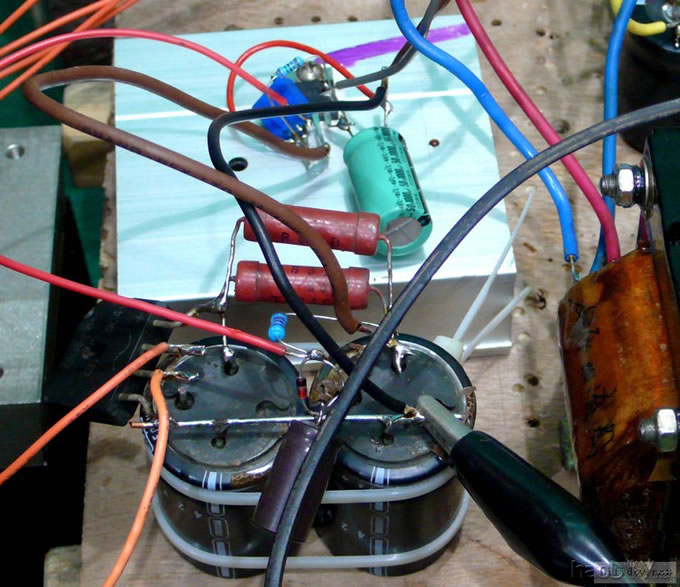

灯丝整流稳压电路已经搭棚完成（如下图），稳压管由于传统的78xx系列和LMXX系列内阻较大且发热量也大，因此选用了场效应管稳压，并设了可调式。。电路板式搭棚正在进行中！！
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚 土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

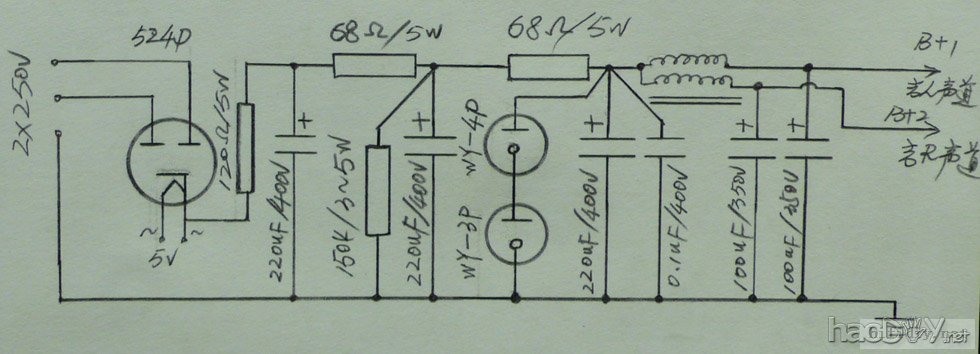

高压主电源整流滤波稳压电路。。
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

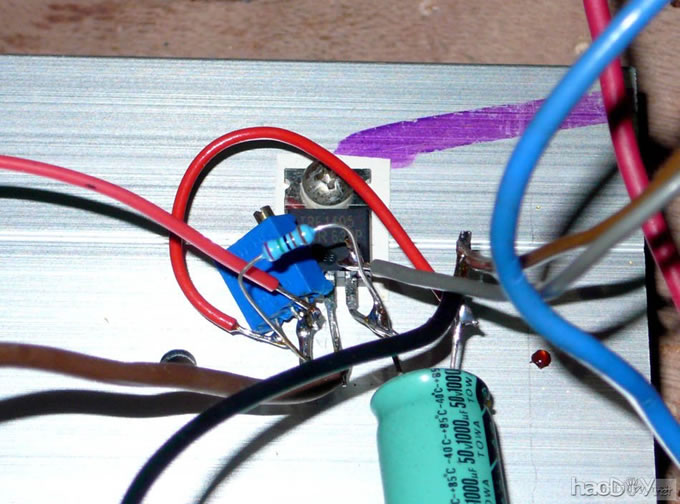

放大管灯丝整流滤波稳压电路，稳压用的场效应管发热量较大，需加散热器，
