土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚(2)

时间:2012-10-05 15:29来源:hifidiy.net论坛 作者:www.807.com 点击: 次
下载 (122.46 KB) 2011-6-2 05:23 这种DIY方式不知道算是线路板还是搭棚？还是线路板+搭棚？？ 更不知道国内有没有人这样做？？ 下载 (91.18 KB) 2011-6-3 21:40 焊了部分 所谓欧美进口 元件之后的效果。 所谓的斯
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

这种DIY方式不知道算是线路板还是搭棚？还是线路板+搭棚？？
更不知道国内有没有人这样做？？
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚


土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

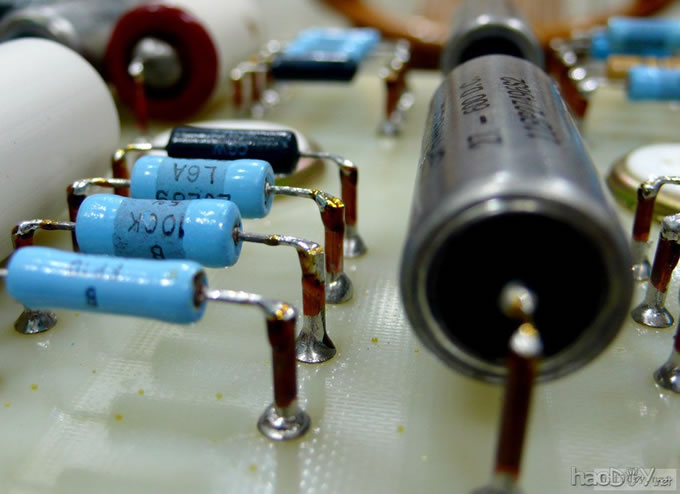

焊了部分所谓欧美进口元件之后的效果。
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

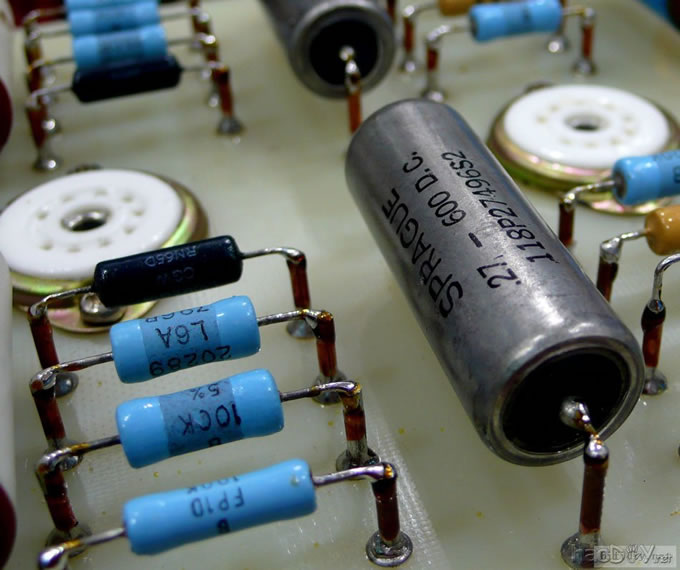

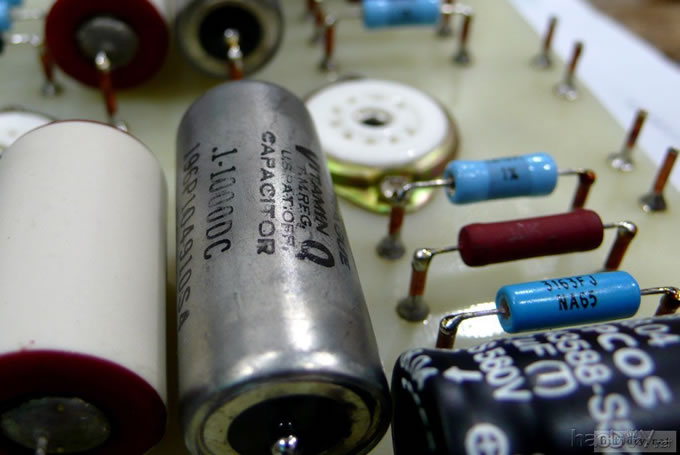

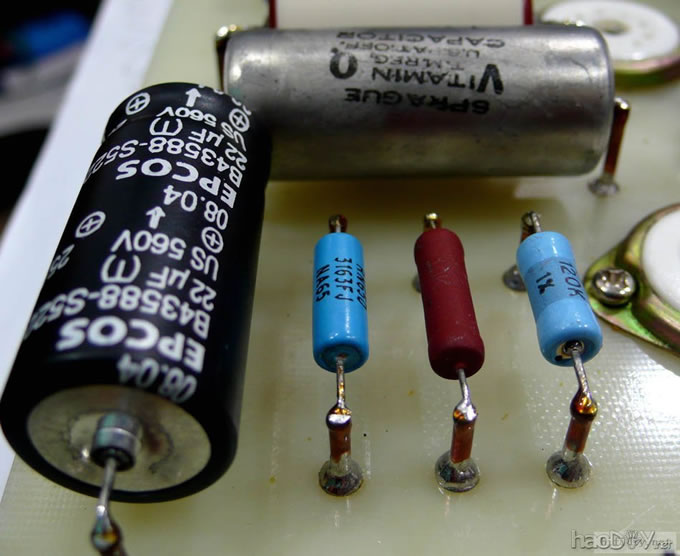

所谓的斯碧V--Q耦合电容和传说是德国‘西门庆（子）’生产的电解电容！！
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

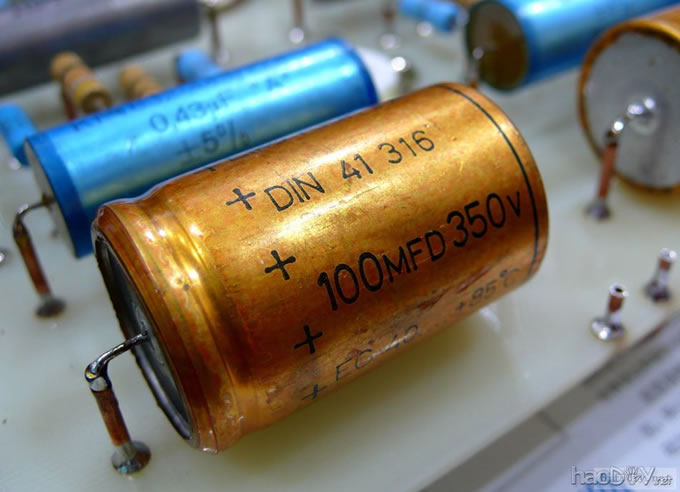

所谓的西德‘金弹子’电容，用于主电源退耦。。。 土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

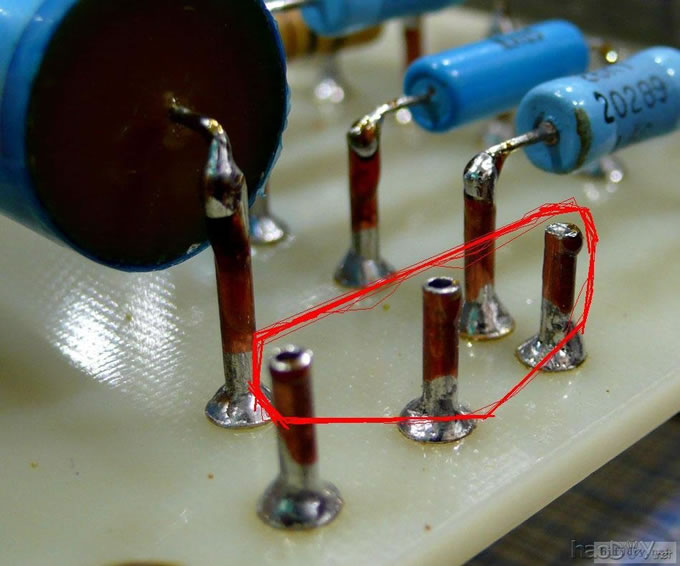

下图红圈圈住的是接线端，用于供电和信号的驳接！！
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

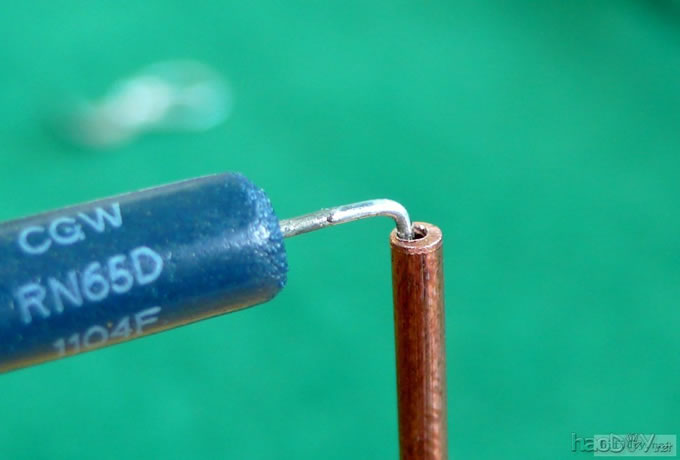

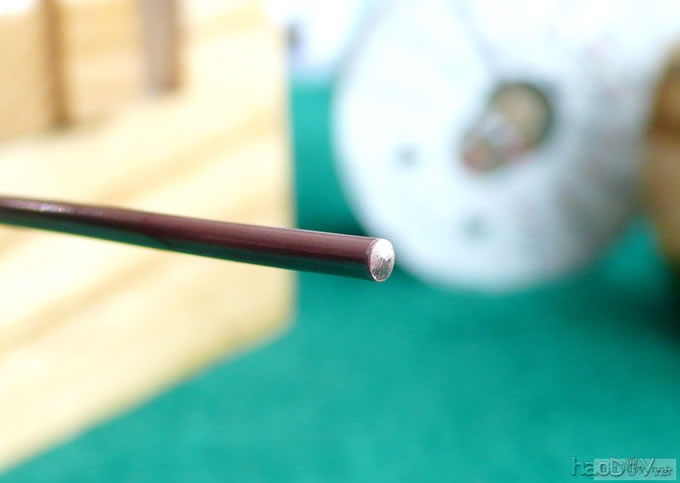

这就是板上搭棚所用的铜材，直径1.8mm
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚
下载 (125.67 KB)
2011-6-3 21:26

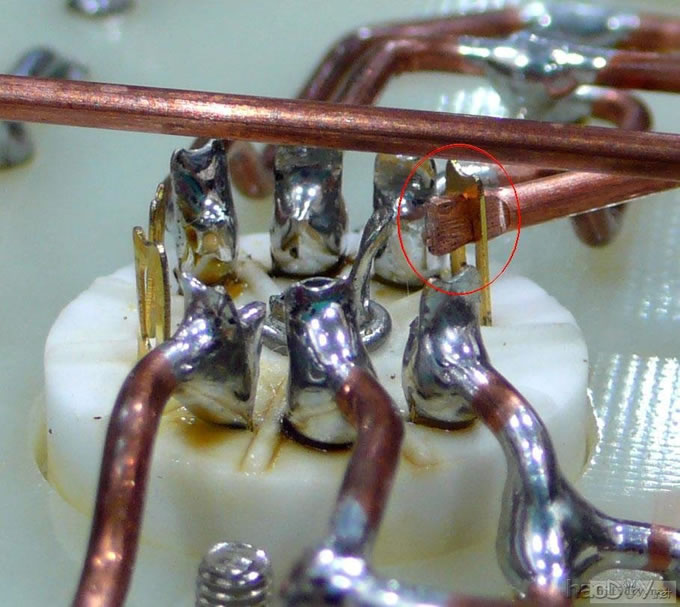

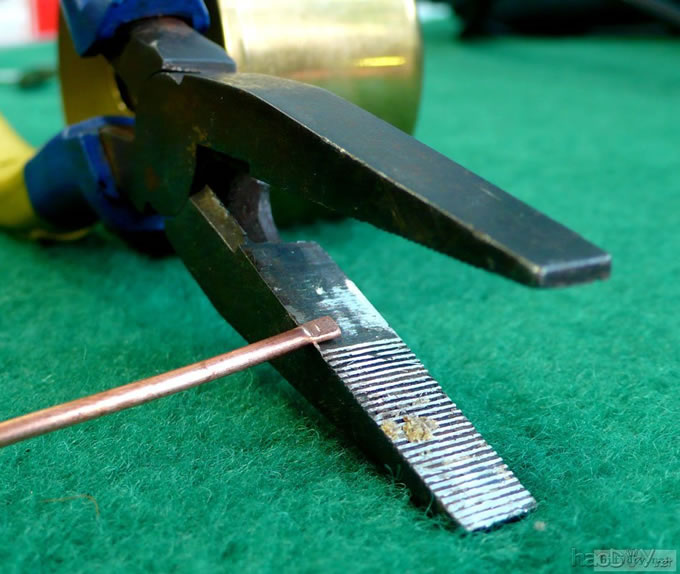

铜线是这样压扁之后插进电子管座脚缝的（下图红圈处）然后上锡焊接的。。、
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚
下载 (103.87 KB)
2011-6-3 21:32

土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

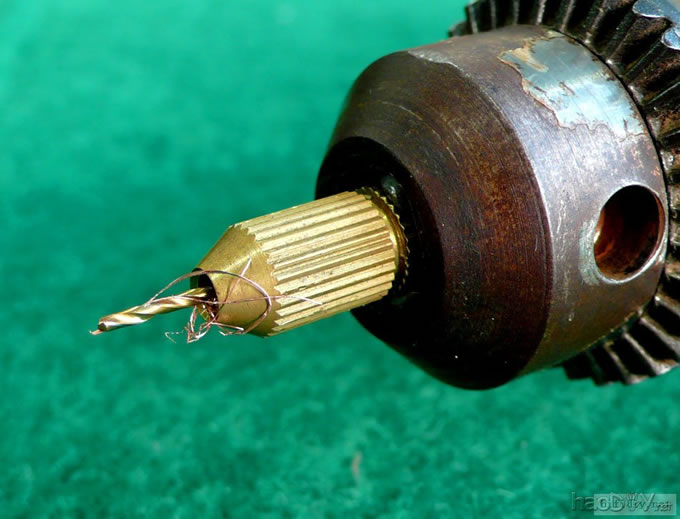

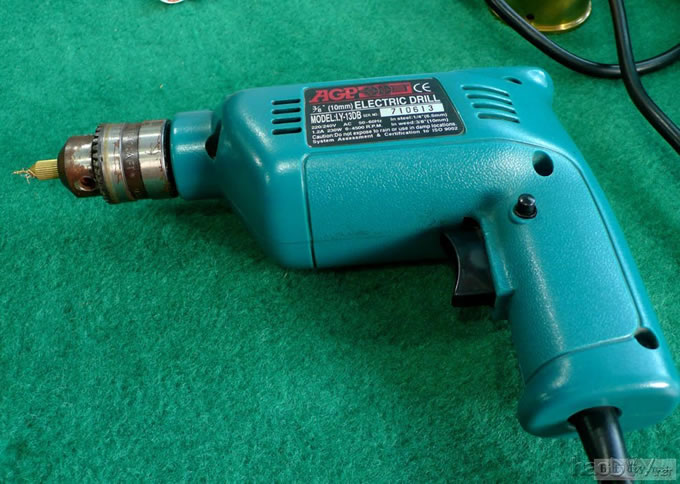

在梅花桩上钻孔的家伙。。

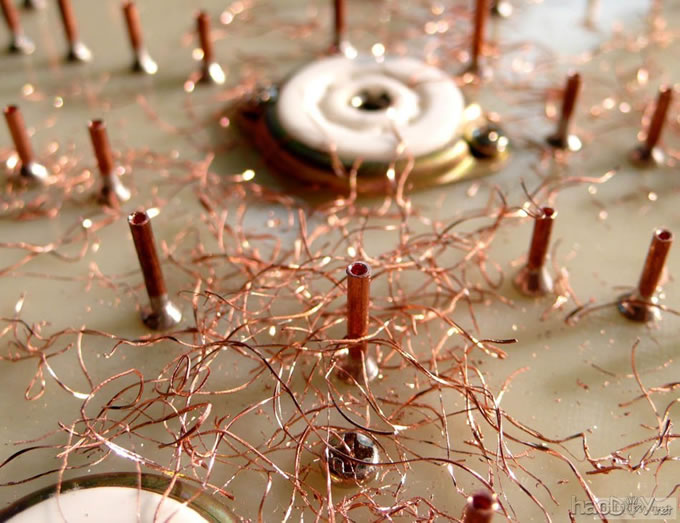

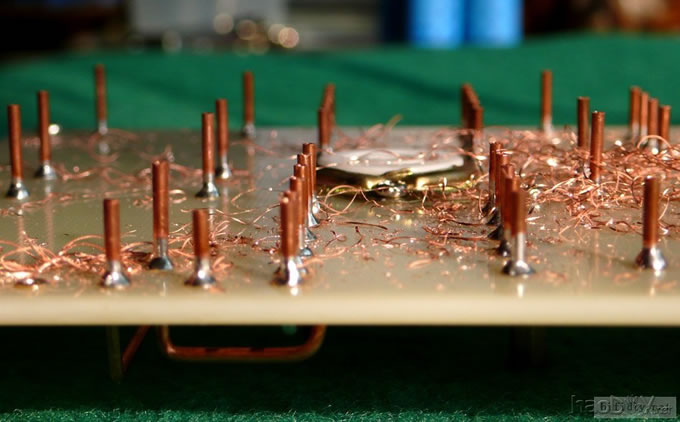

搞完板面清洁之后，把元件的脚插入梅花桩上钻好的小孔然后上锡焊接。。。。。。 土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

元件基本差不多焊接完成了，，‘牛’正在紧张筹备中，顺便介绍一下养牛心得吧。。

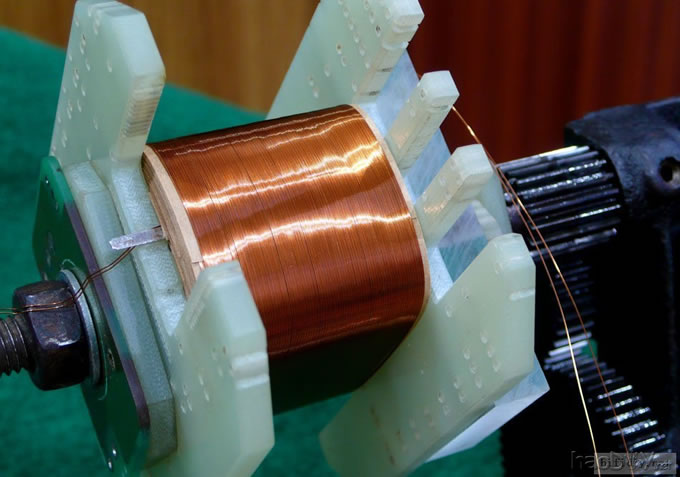

这是个电源阻流圈，用直径0.19漆包线绕制，双线并绕以便实行需要使用，实际电流大概2x80mA，左右。。。。。。 土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚
