一部新手也能自装的极品12au7 电子管单前级 Grounded Grid(2)

时间:2012-08-30 12:05来源:未知 作者:admin 点击:
保险丝是必备的零件,当有零件失效时它能有效保护你的器材。将0.1uF电容并接开关用来防止开关时有 pop 声(爆裂声)。这里并不须要一些热敏调节器来限制电流,由于突波侵入时细小变压器反应是很慢的。 测试 这台机并


保险丝是必备的零件,当有零件失效时它能有效保护你的器材。将0.1uF电容并接开关用来防止开关时有"pop"声(爆裂声)。这里并不须要一些热敏调节器来限制电流,由于突波侵入时细小变压器反应是很慢的。

测试

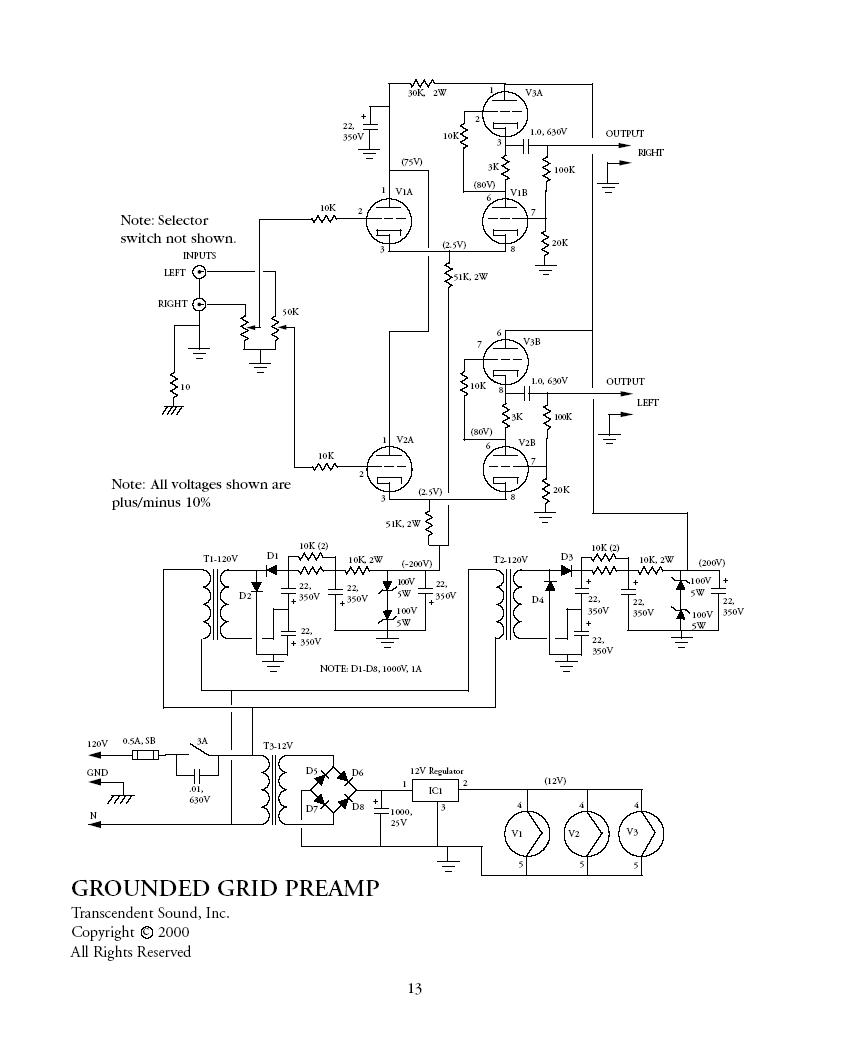

这台机并不需要太多的测试,插入所有真空管和装上保险丝然后开机。如果听到变压器发出啤啤声,这里就是短路。因为这里应该全无噪音。马上关机然后查看电容和整流子有没有装错方向。如果所有皆静,请测量灯丝电压,真空管应该正常地亮起来。现在量度线路图中刊出的电压,看看真空管导通能力与基本工作点有否正常。如果你拥有讯号发生器,请输入正弦波然后看看音量控制器有否接错方向。顺时针转动会使得起杆至地之电阻值增加。请确保左右声道并无换转。输出端并没有任何直流存在。

还有一个预防是当用这部前级连接晶体管后级时请留意后级直流反应有否慢慢达至零。大约加热后五秒,输出端有否很快就将一些电压扰动完全消散。这是由于前级加热后输出电容充电时造成的。这电压扰动频率大约是0.5Hz,由于它动作非常慢所以实际上看成直流。它有可能推动后级满载达半秒之久,然后后级输出破坏性的大电流流入喇叭。破坏程度要看你的喇叭有多耐超和后级感染了怎样的电压扰动。永远先开前级再等15秒然后开动后级,就能防备以上的问题。真空管后级就没有这问题,因为它并不会通过那些极低频讯号。工程师也可以加装静音制另到输出与地短路至15秒,当时间一过就将它再连接上后级。商品机种均使用类似电路来构建。现在请连接上你的系统器材然后欣赏音乐。

零件列表

R1 10Ω
R2,R3 10K
R4 30K-2W
R5 10K
R6,R7 51K-2W
R8 3K
R9 100K
R10 20K
R11 10K
R12 3K
R13 100K
R14 20K
R15 5.1K-2W
R16 10K-2W
R17 5.1K-2W
R18 10K-2W
P1 50K双声道音量控制器
C1 22MF-350V
C2,C3 1.0MF-400V,优质薄膜电容
C4-C11 22MF-350V
C12 0.01MF-600V
C13 1000MF-25V
D1-D8 1A-1000V,1N4007二极体
Z1-Z4 100V-5W燃纳二极体
IC1 GENERIC/ 12V-1A稳压器
T1,T2 120V-50MA变压器
T3 12V-1A变压器
F1 1/2A,慢烧保险丝
S1 3A,SPST开关制
V1-V3 12AU7真空管
