首先感谢“白居不易”老师！再谢谢“直热胆”老师还有“sun26210”老师！他们的指导和帮助！！！
这是我第一次根据电路图自己选择采购的零件，大部分在淘宝上买的。（陆陆续续大概10天左右才全到齐。）但以前买过一个6p1的套件组装过。（当时还是看接线图焊好的电路图还有点看不懂，后来简单换了几个零件升级成来6p14），那这就算我第3部机器了！！！
发现在这次制作中学到的东西很多很多，几乎都是第一次做，对我自己很有提升！（例如钻孔，喷漆等）
制作中遇到的问题问过很多网友也谢谢你们！
再谈谈音质，刚才又听了下，音质不用说比我之前做的都好，低频下潜很深（简直出乎意料，这管子不是偏向人声吗？怎么偏向低音，高频则没那么明亮），比以前那个6p14好多了。中频很耐听。比我预期的要好。就是高频感觉不是很亮，如果高频在靓点，就完美了（就是感觉声音整体有点偏低，不知为什么，有点硬！是不是没煲开的原因，等待各位老师指点？？？）
交流声几乎没有声音开到最大 ，把耳朵贴上去低频单元听不到，高频稍微有点交流声。几乎不可闻！
最后测得6g2p阳极175 阴极1.5 6p6p阳极262 栅极261.5 阴极12.2（具体测试数据在后面电路图中，大家看看有哪些地方戴拿不妥！）
大家帮忙说说缺点：第一次自己布局和制作，肯定很多地方要改正。请老师们说说吧。还有我把电路图中的820k去掉了有什么差别请详解！！！
好了上图吧，满足DIY爱好者的最爱（都喜欢看图说话，哈哈！）
-
-

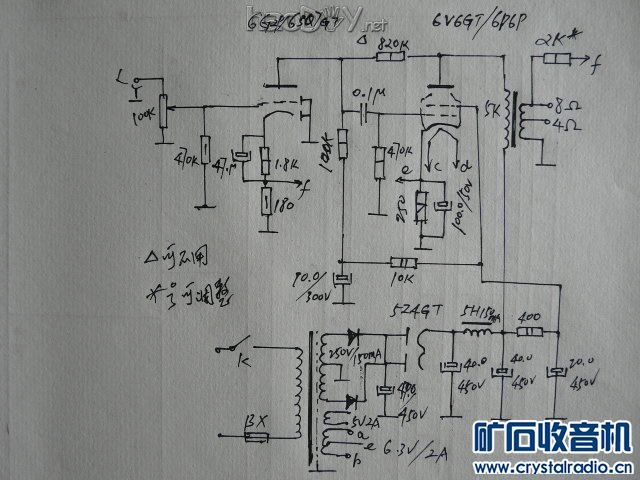

电路图中（400欧换成2.2k，10k换成33k250欧换成280欧）图中820k去掉
-
自己用洞洞板做的整容滤波电路
 #p#分页标题#e#
-
-

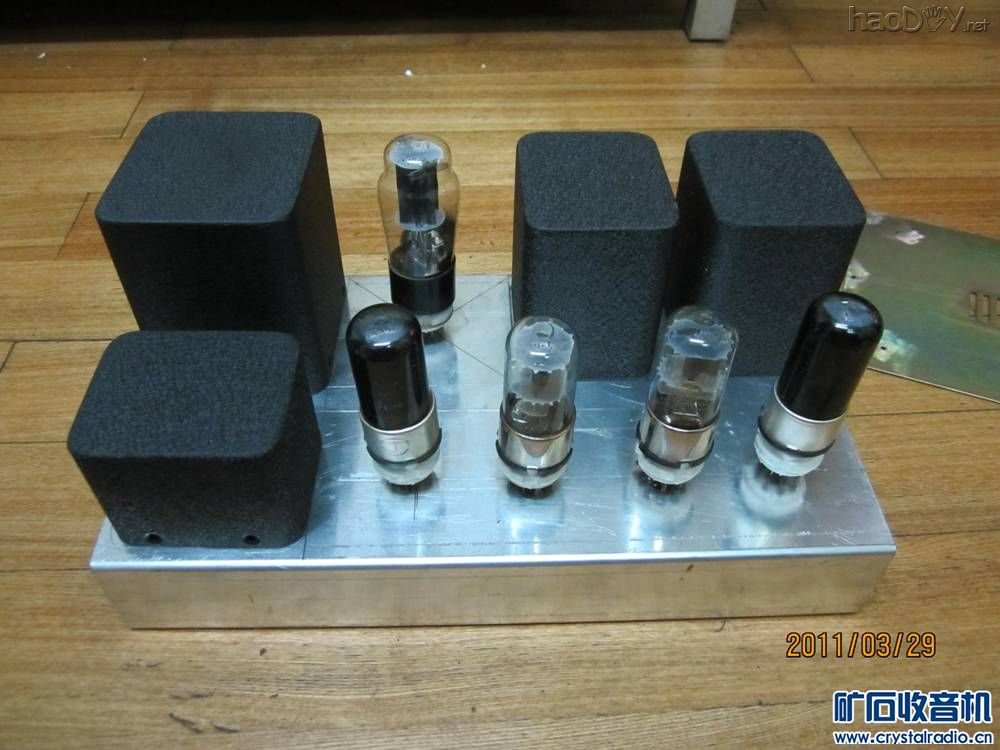

布局确定
-
-

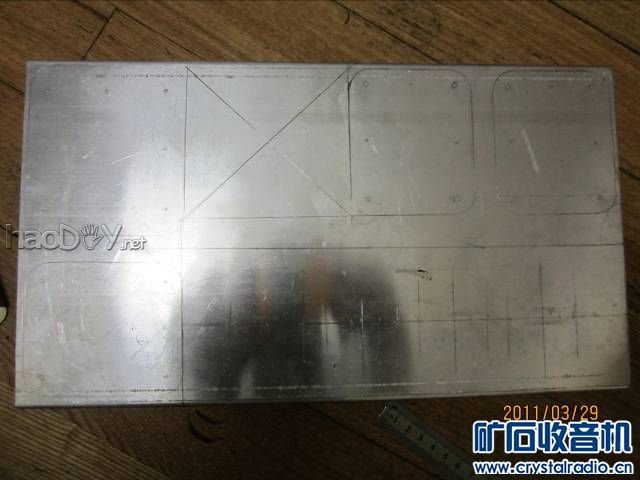

准备开孔
-
-

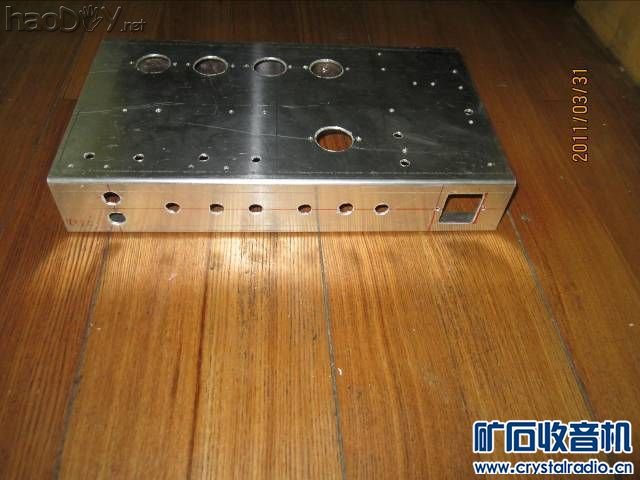

开孔完成好累啊！！！
-
-

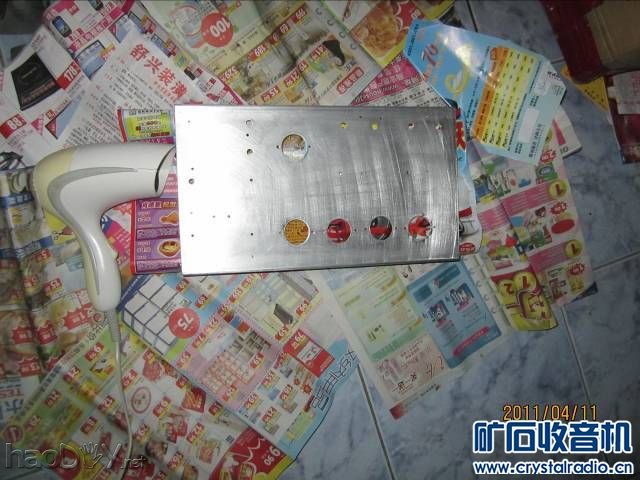

砂纸磨后加热准备上漆
-
-

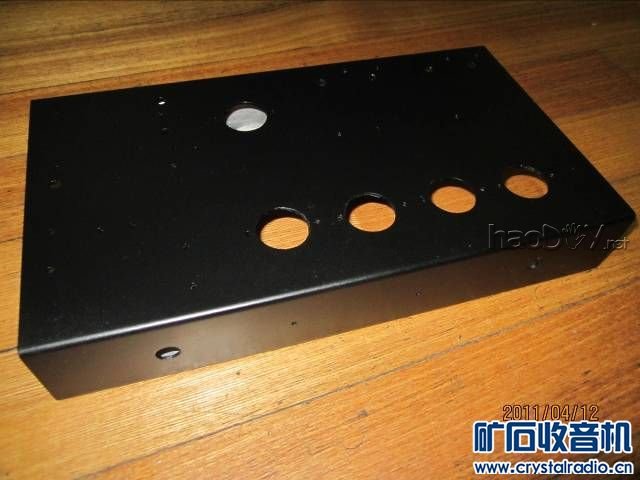

上漆后
#p#分页标题#e#
-
-

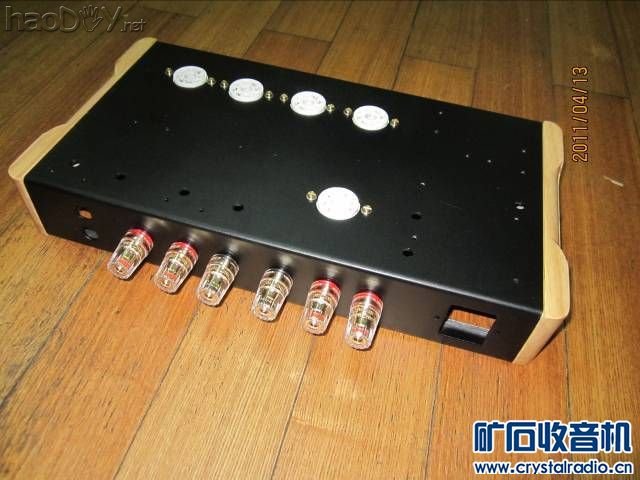

端子安装
-
-

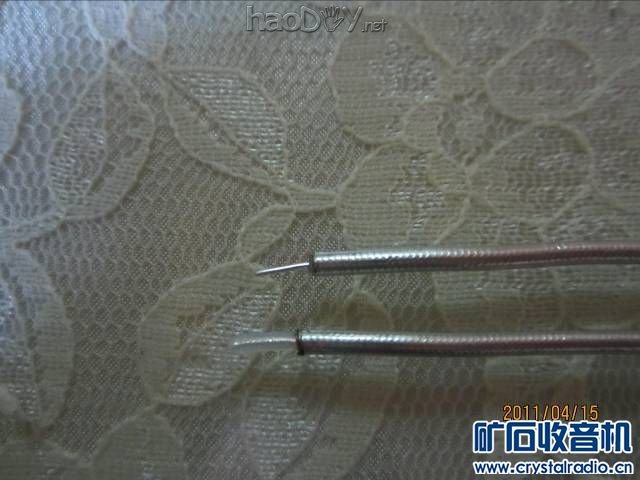

很好信号线！！！想把电位器前边也换成这种后来懒得换了
-
-

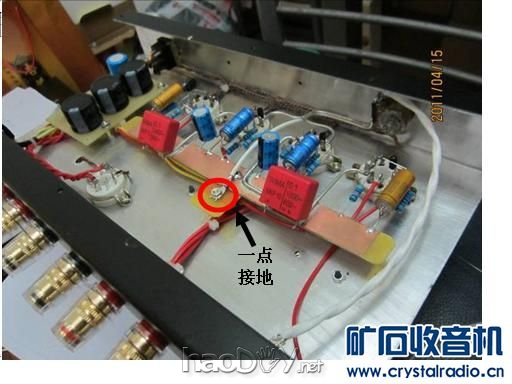

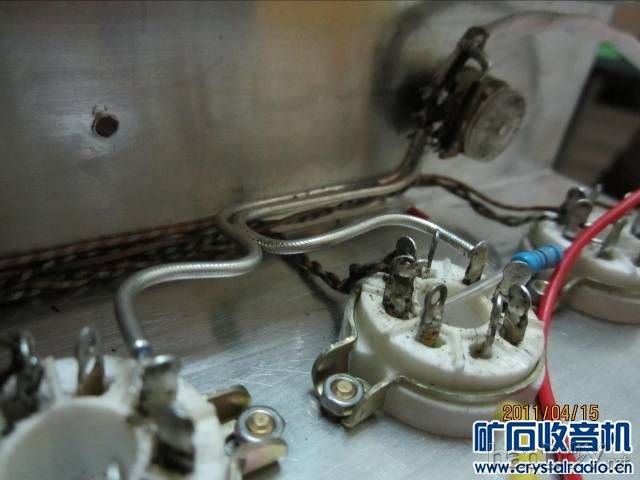

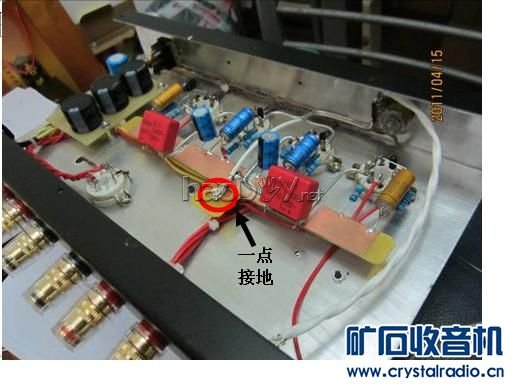

内部图
-
-

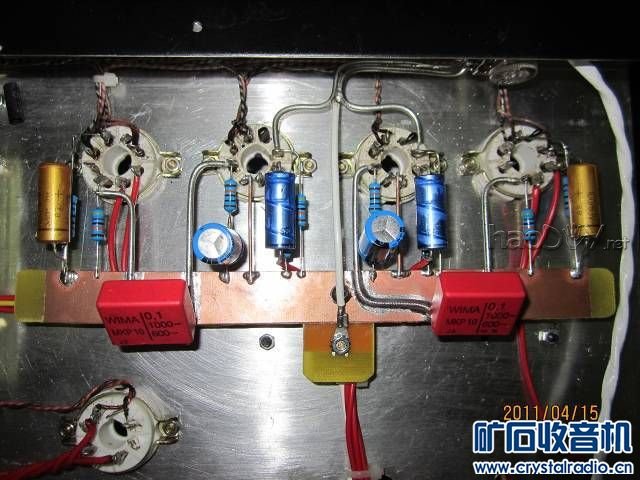

内部图
-
-
#p#分页标题#e#
内部图
-
-

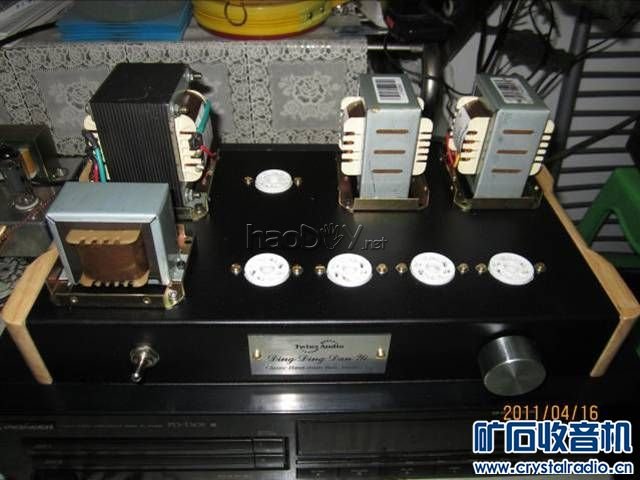

没加牛罩图
-
-
加牛罩图
-
-
内部图
-
-

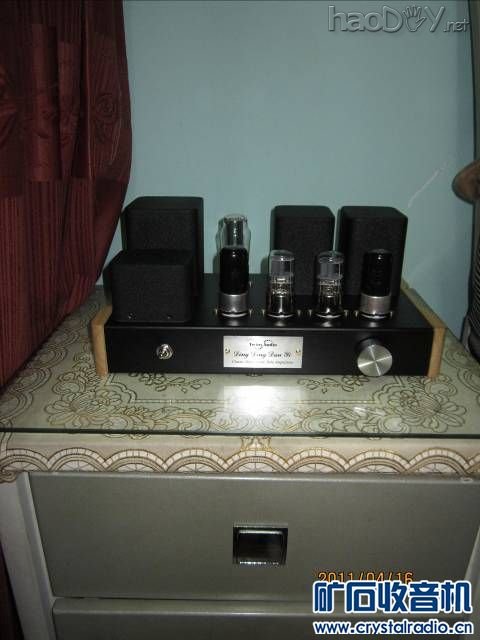

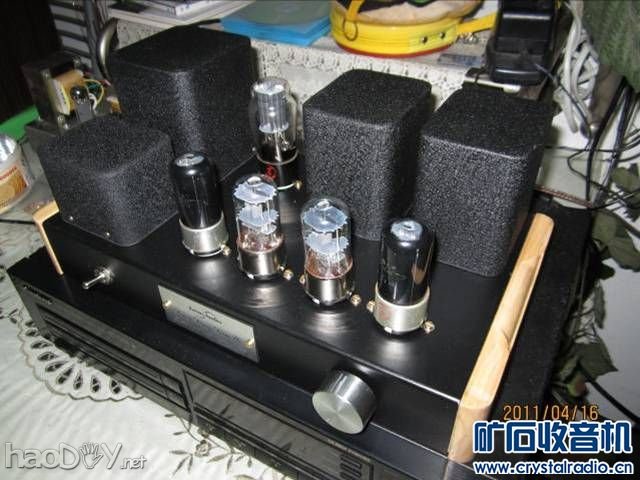

最后成品图
-
-
untitled.JPG #p#分页标题#e#(55.38 KB, 下载次数: 9)
