矿坛版6V6(6p6p)电子管胆机功放制作实例(4)

时间:2013-05-19 15:41来源:www.crystalradio.cn 作者:cxb1 点击: 次
今天终于有空摆弄这台6V6了，不说话，上图 铝底板 焊好元件，这是为了测试方便，没装机所以布线还是比较乱 10KHz波形，方波 15KHz 20KHz 30KHz 示波器档位，输出X10倍输入X1倍 继续上图，电路图 安装图 整机装好的
矿坛版6V6(6p6p)电子管胆机功放制作实例
矿坛版6V6(6p6p)电子管胆机功放制作实例

今天终于有空摆弄这台6V6了，不说话，上图
矿坛版6V6(6p6p)电子管胆机功放制作实例

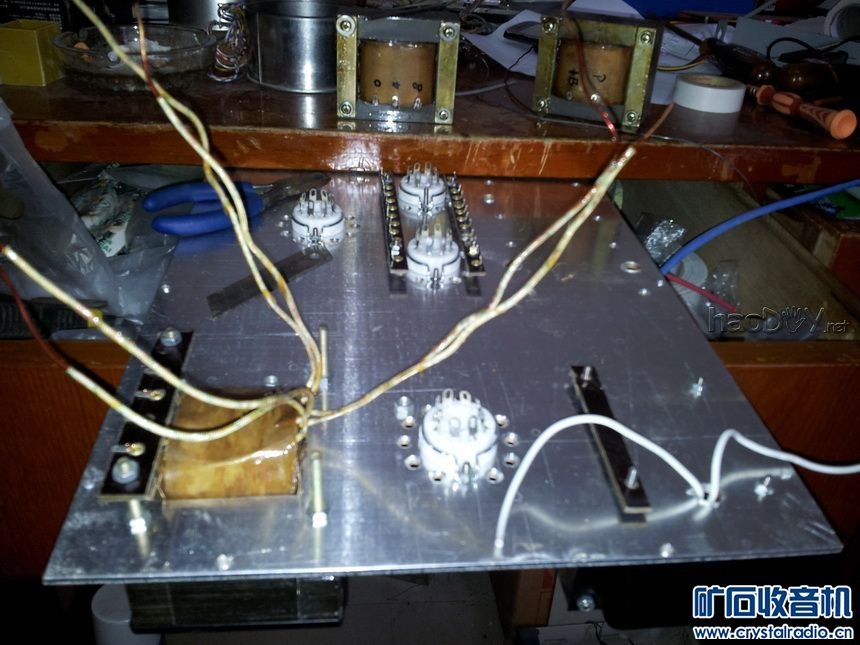

铝底板
矿坛版6V6(6p6p)电子管胆机功放制作实例

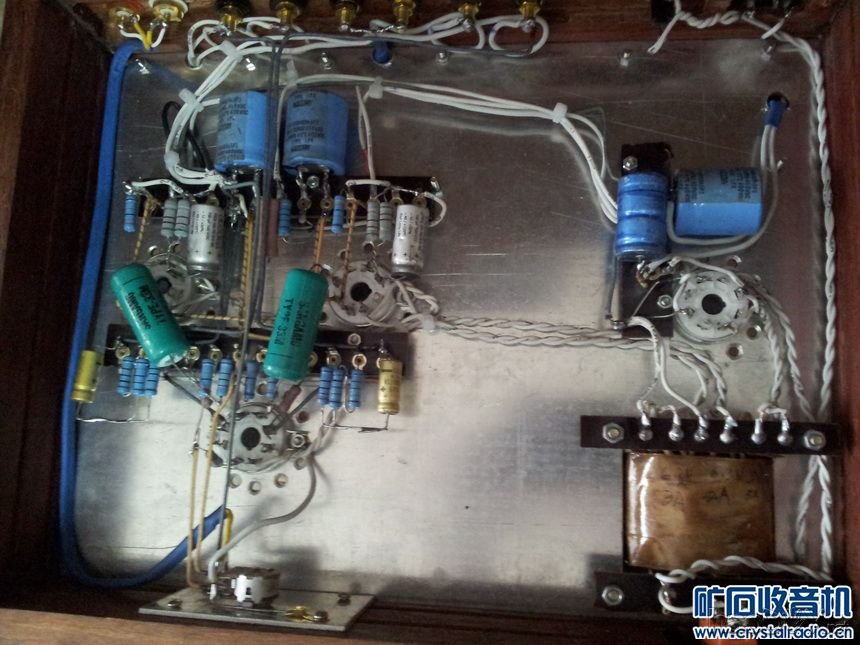

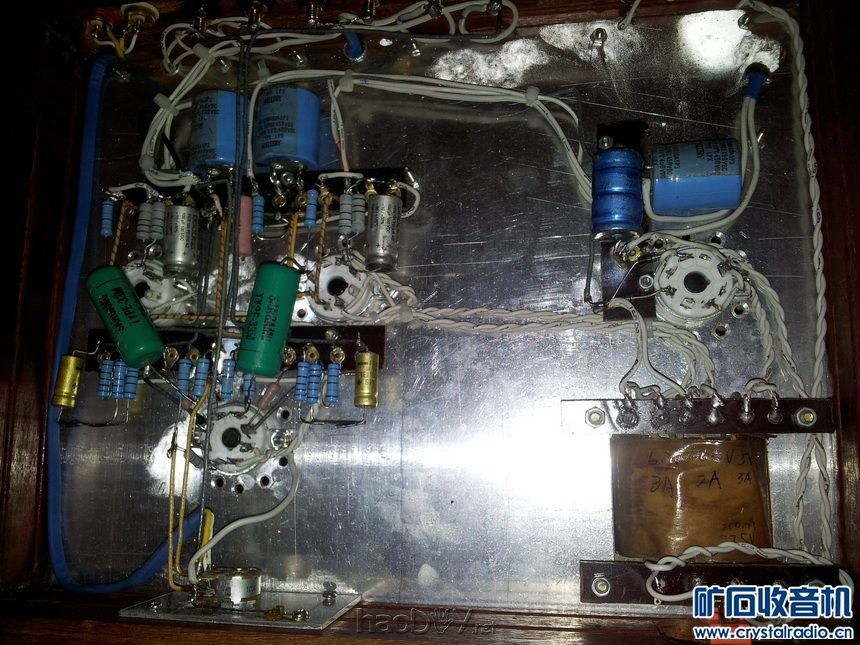

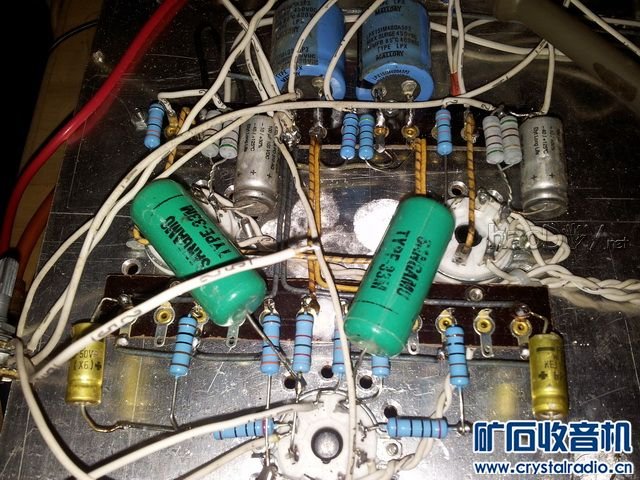

焊好元件，这是为了测试方便，没装机所以布线还是比较乱
矿坛版6V6(6p6p)电子管胆机功放制作实例

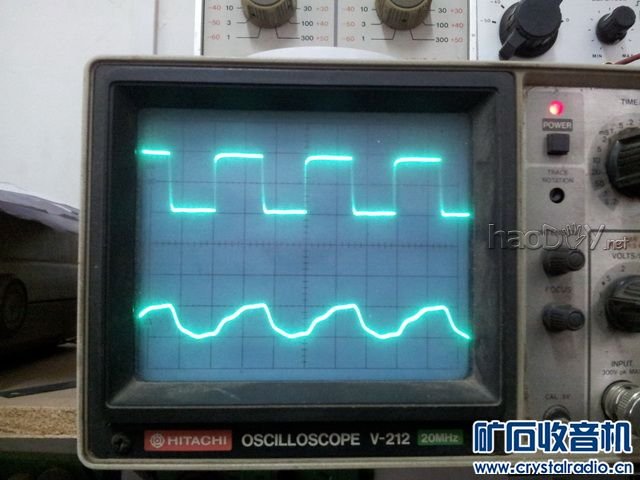

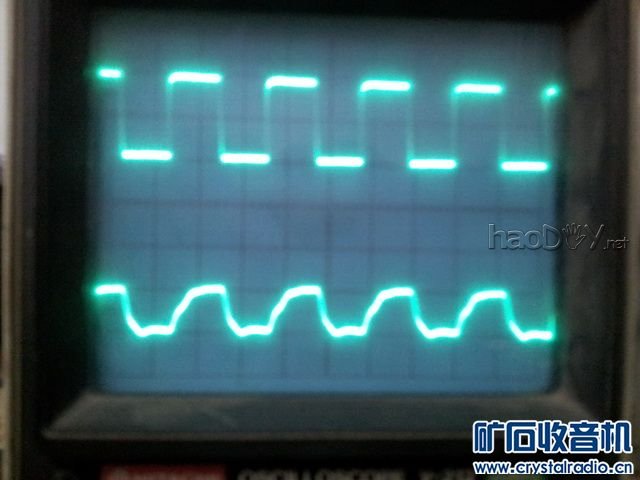

10KHz波形，方波
矿坛版6V6(6p6p)电子管胆机功放制作实例

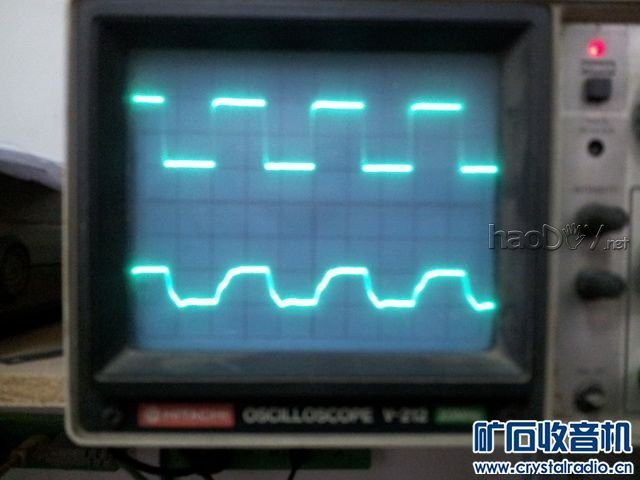

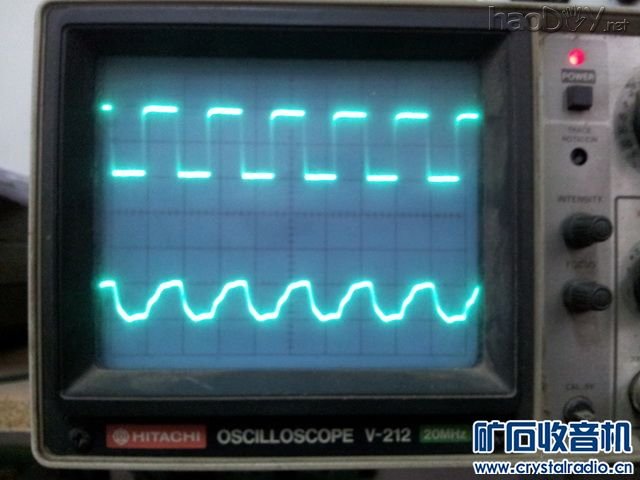

15KHz
矿坛版6V6(6p6p)电子管胆机功放制作实例
20KHz
矿坛版6V6(6p6p)电子管胆机功放制作实例
30KHz
矿坛版6V6(6p6p)电子管胆机功放制作实例

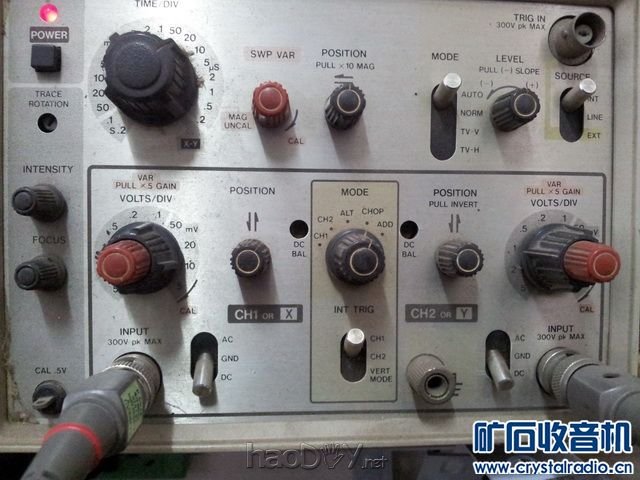

示波器档位，输出X10倍输入X1倍

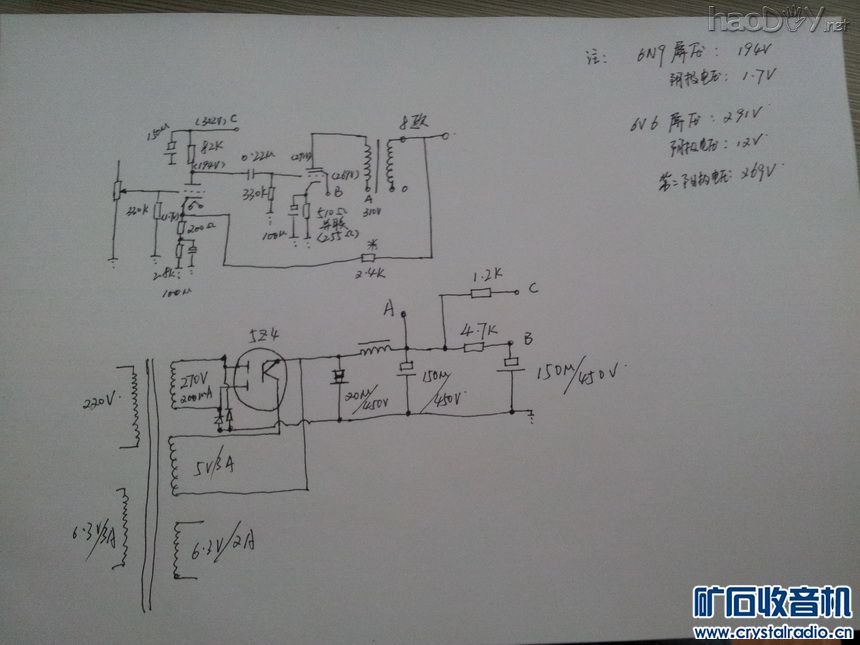

继续上图，电路图
矿坛版6V6(6p6p)电子管胆机功放制作实例



安装图
矿坛版6V6(6p6p)电子管胆机功放制作实例
矿坛版6V6(6p6p)电子管胆机功放制作实例

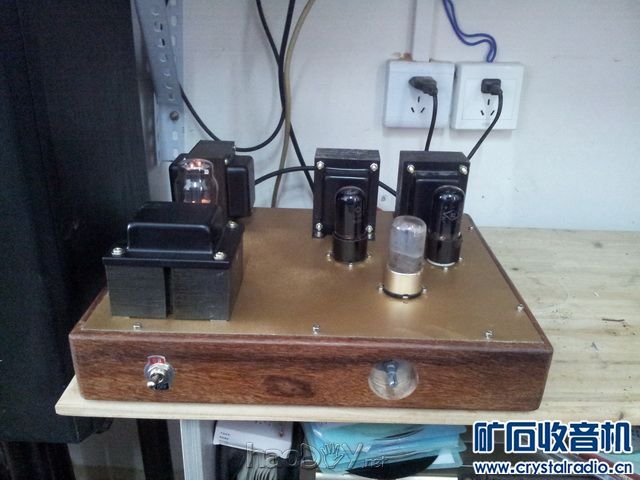

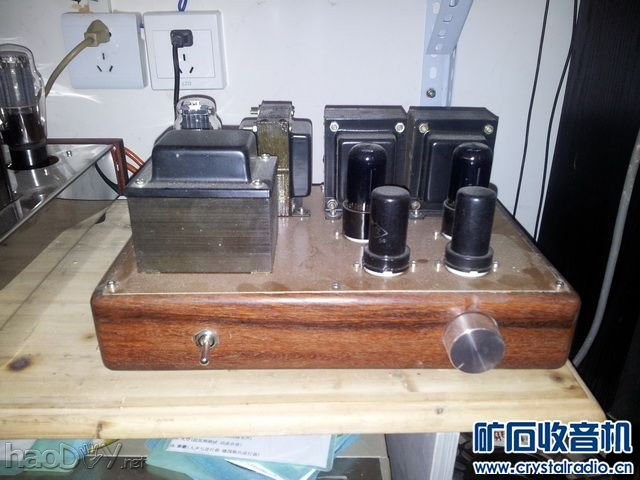

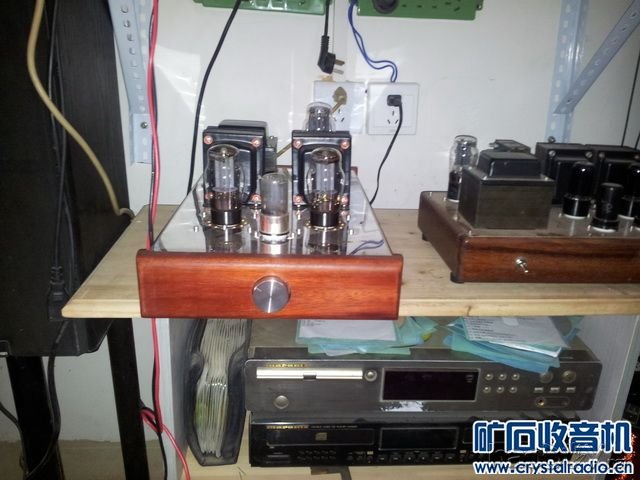

整机装好的图纸
矿坛版6V6(6p6p)电子管胆机功放制作实例
电路的参数根据听感做了部分修改，一般按照海河版主的图纸是可以成功安装的，具体调试步骤晚点再传了，星期一事情 (责任编辑：admin)
