音频输出变压器是参考94年《电子报》第218页的《自制胆机高保真推挽输出变压器》文章自己制做的，初级阻抗5.5K欧姆左右，电流不小于200mA，次级阻抗4欧姆和8欧姆，设计功率35W。为了减少音频输出变压器分布电容对高频信号的衰减，初次级线圈采用了分层缠绕法，即每缠绕两层初级就缠绕一层次级，次级线圈采用的是四股铜线并排缠绕。

　　推挽功放工作于甲类时在路测量电压：6N11的各点电压1脚75V，3脚1.3V，8脚81V，6脚200V。电压放大级电源供电256V，倒相级电源供电300V。

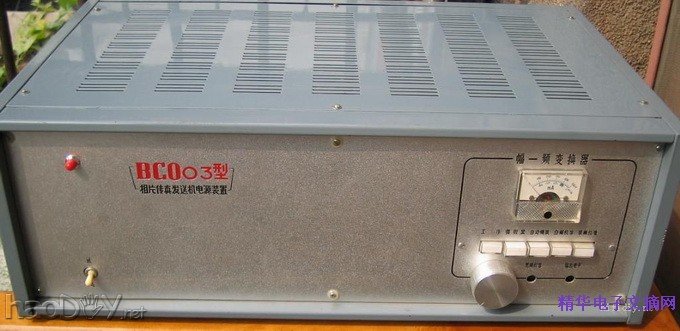

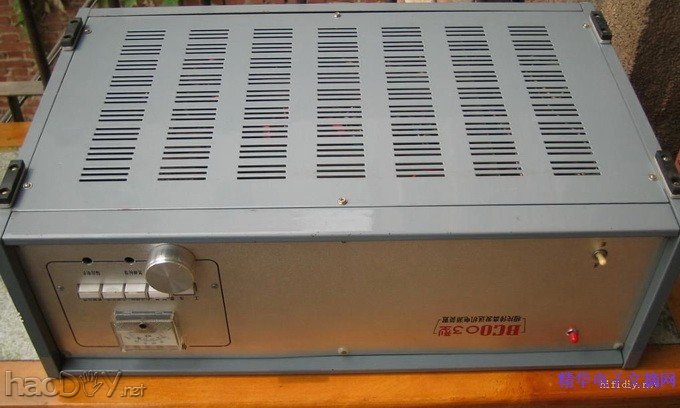

功放整体图。用的是旧式传真机电源外壳，前面板上的字是原有的，已无实际意义。面板左边有开关、电源指示灯，右边的表头用来指示两个声道的电压（高压）或电流。表头下面是电压、电流指示切换开关和预关高压开关。开关下面是音量旋钮。

切换开关上的"电压 电流 关高压"字是在图片编辑时加上的。

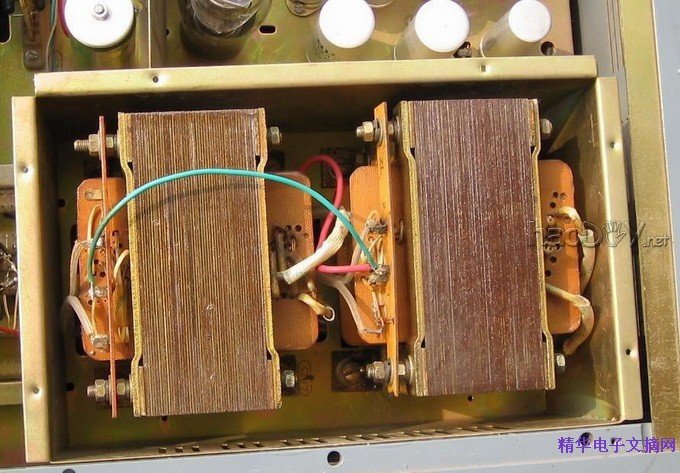

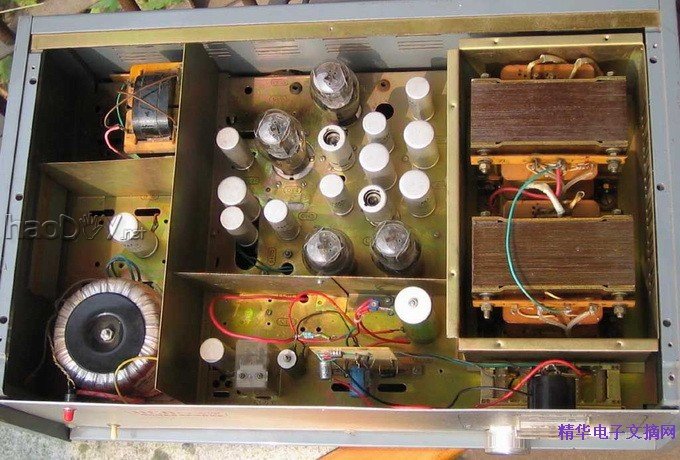

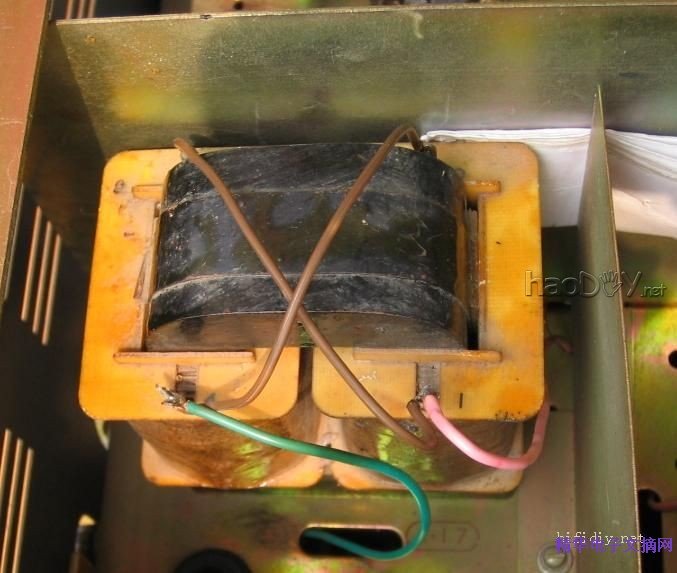

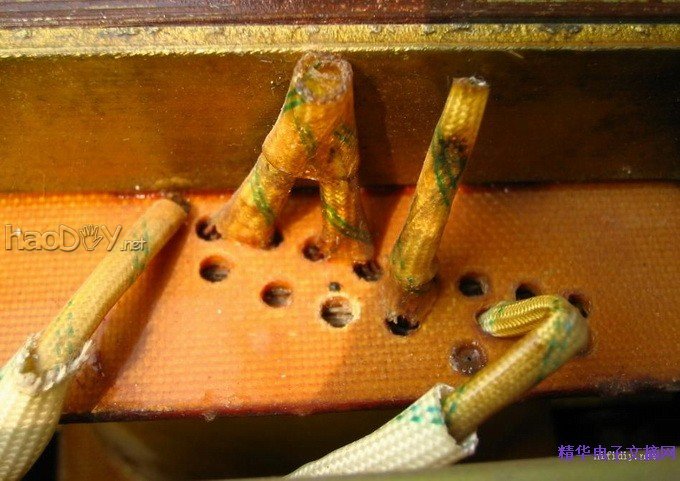

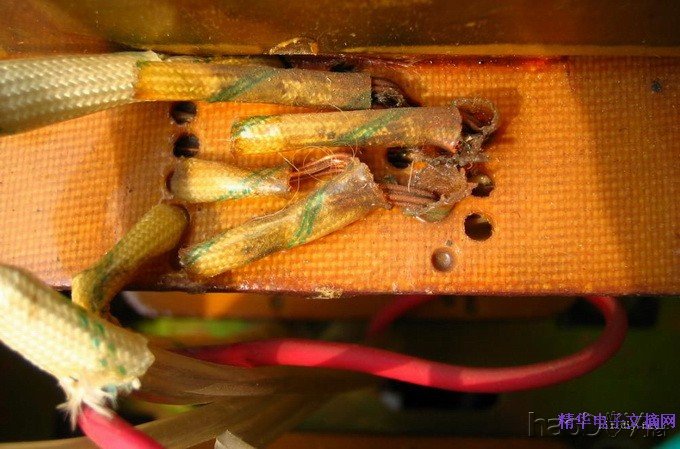

耗时两个多月才完成的一对最大输出功率为35W的音频变压器（铁芯功率大于80W），为了减少线圈之间的分布电容对高频信号的影响，采取两层初级加一层次级的缠绕法

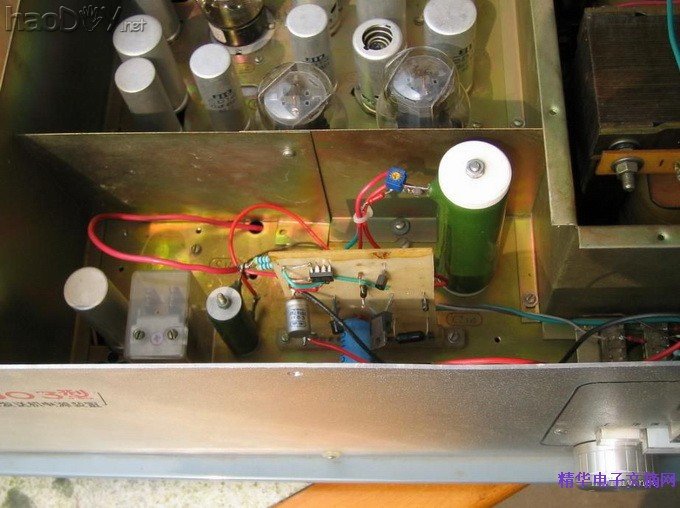

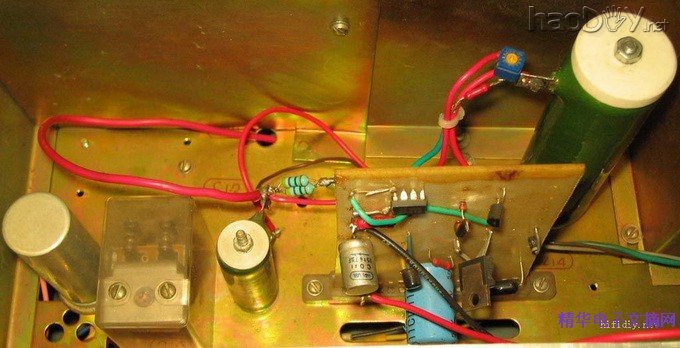

开机时高压延时供给和关机时预关高压电路，电压、电流指示分压降压电阻。

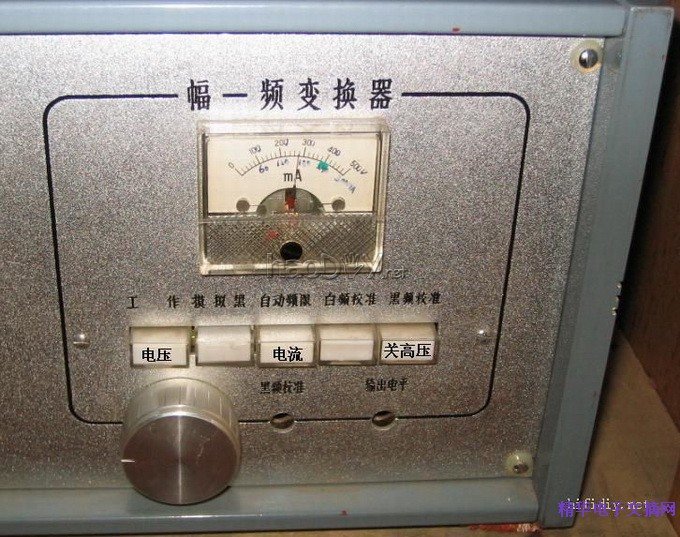

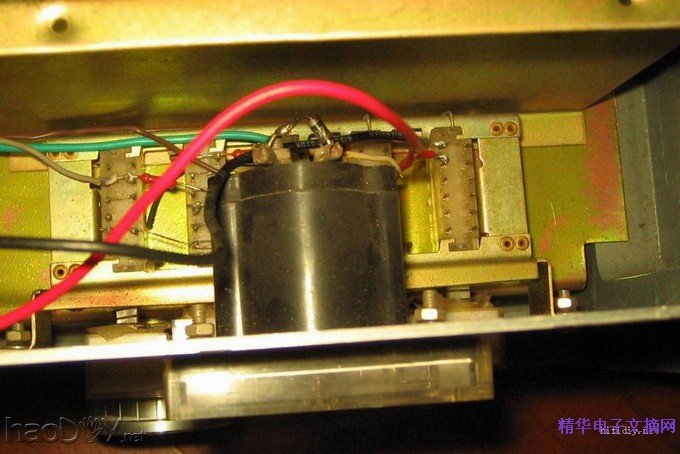

表头和电压、电流、预关高压切换开头。

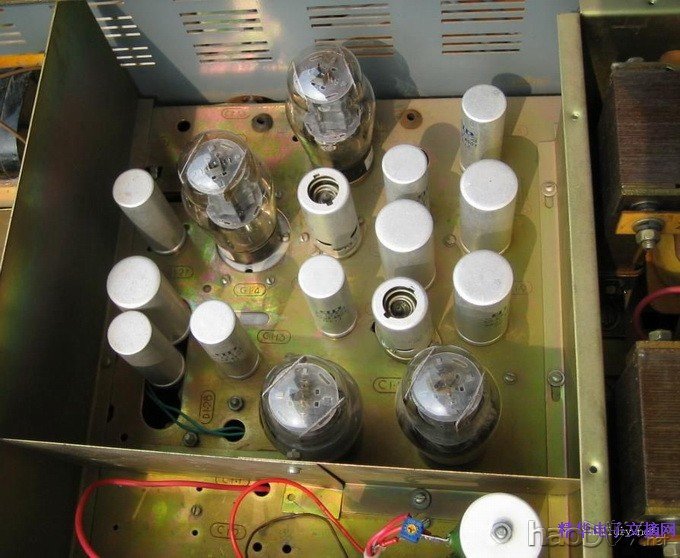

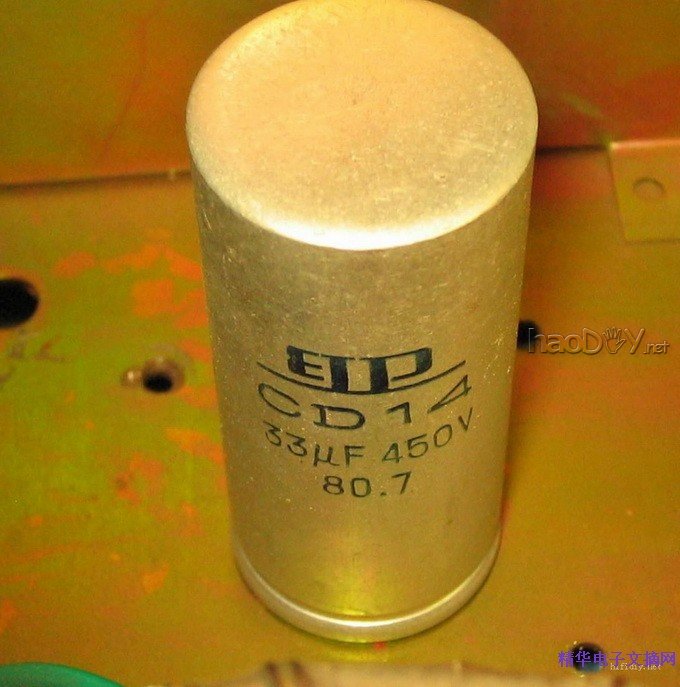

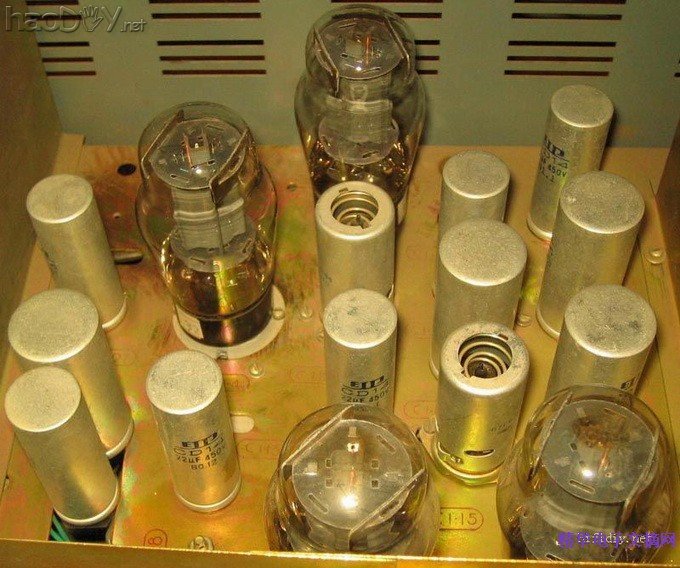

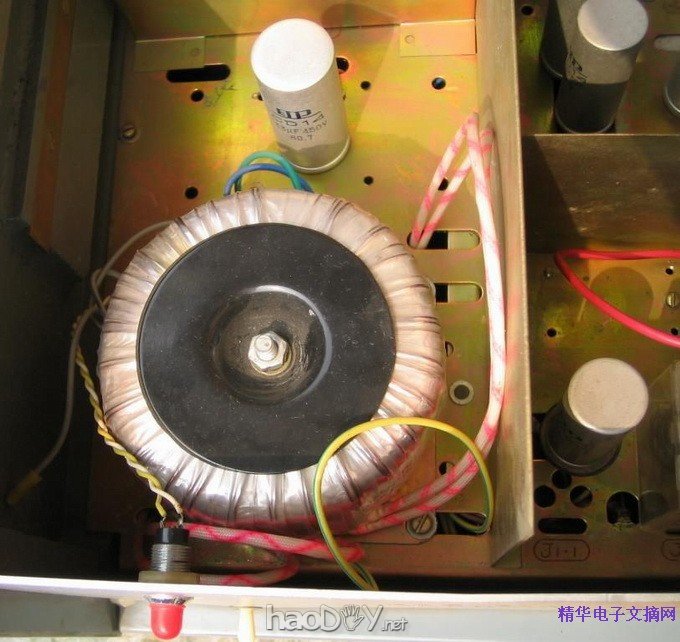

该机使用了很多听感不错的高压电容，容量大都是22uF或33uF/450V。

机壳背面。

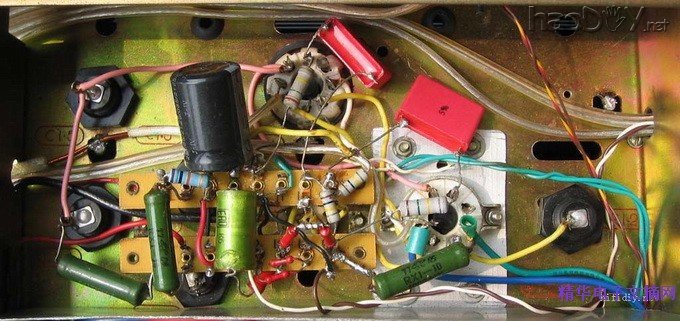

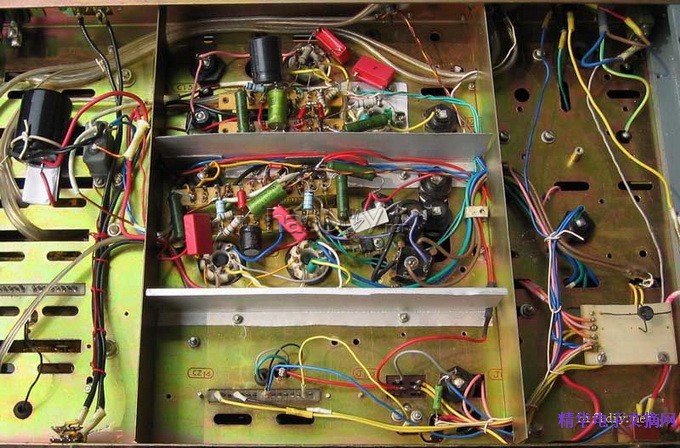

搭棚焊接，有点乱。
