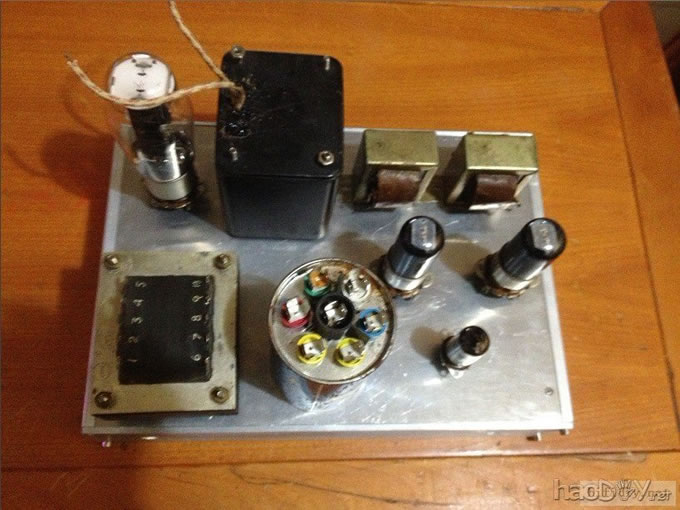

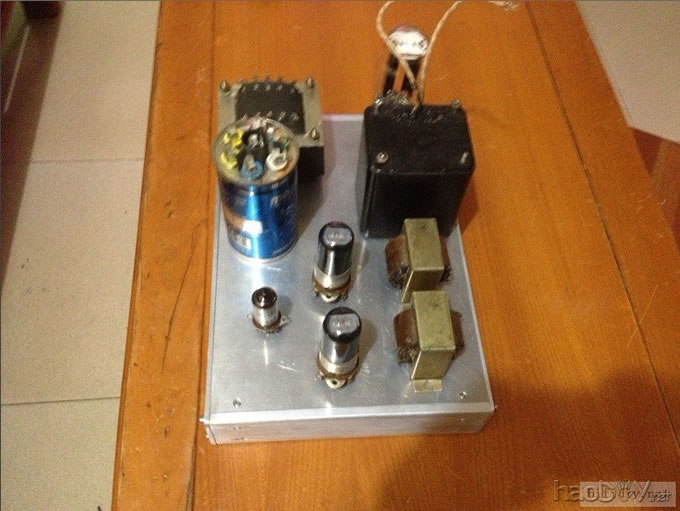

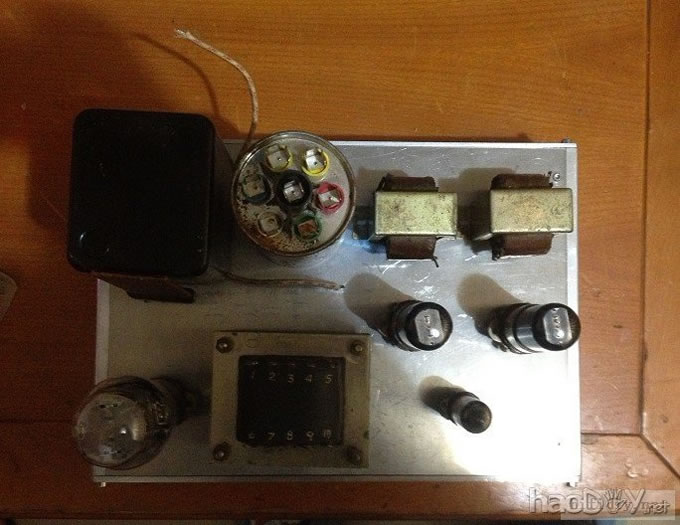

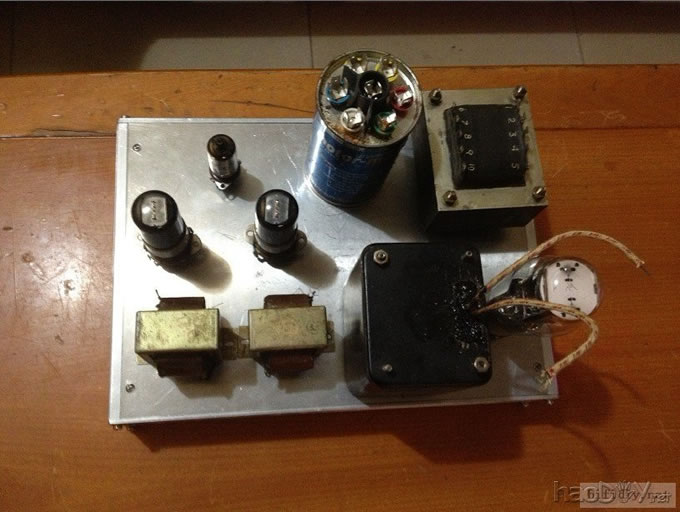

2012年开始了,在过年之前的交际,赶工6p6p单端机.. 好了话不说了先上图.. 线路图配件图稍后补上.. 现在开始上机箱图,机箱全手工制作..
电容是MOTOR-MATE多功能油侵电容, 2.5mfd-5mfd-5mfd-10mfd-20mfd-25mfd 370VAC-440VAC 采用南京的6p6p,U.S.A的12AX7.. 南京的5U4G... 电源牛是英国制造的... 初级 0-115V 次级 325-0-325 0.3A 0-6.3V 4A 0-5V 3A 扼流圈是西电副厂加拿大生产的... 4.6H 250maDC 21.4H 60maDC 输出牛是日本的古董6V6上拆下的日本制造... 5K 0-8欧

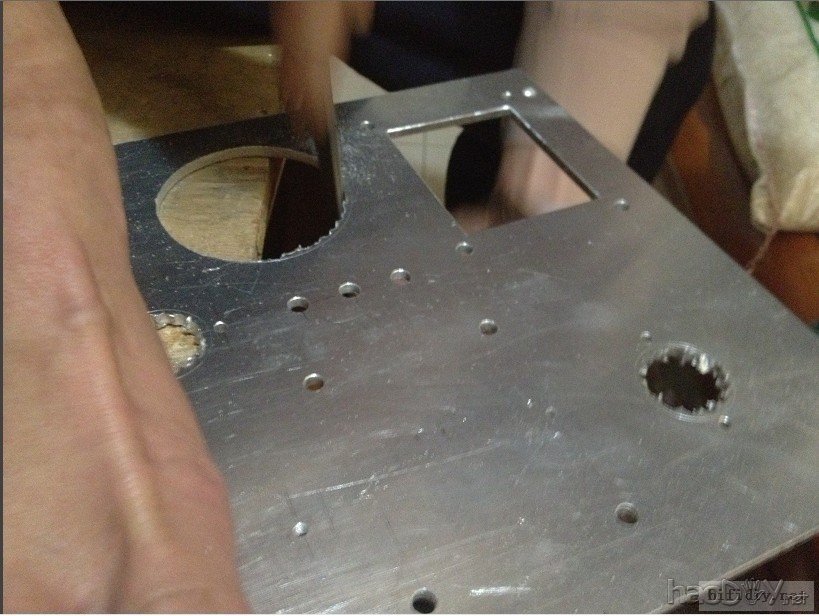

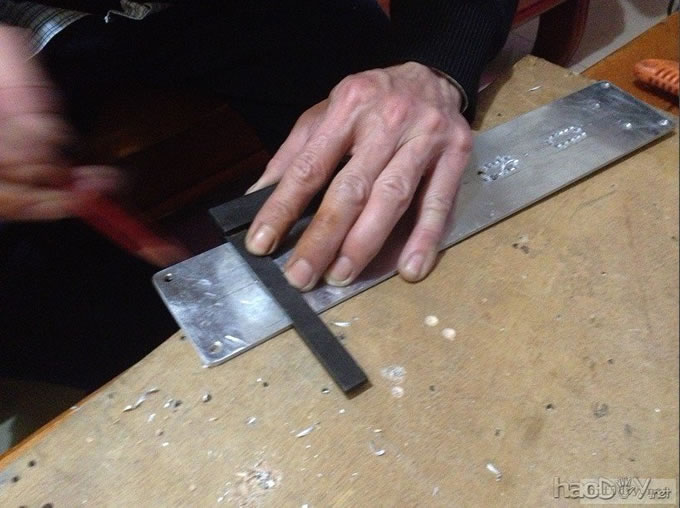

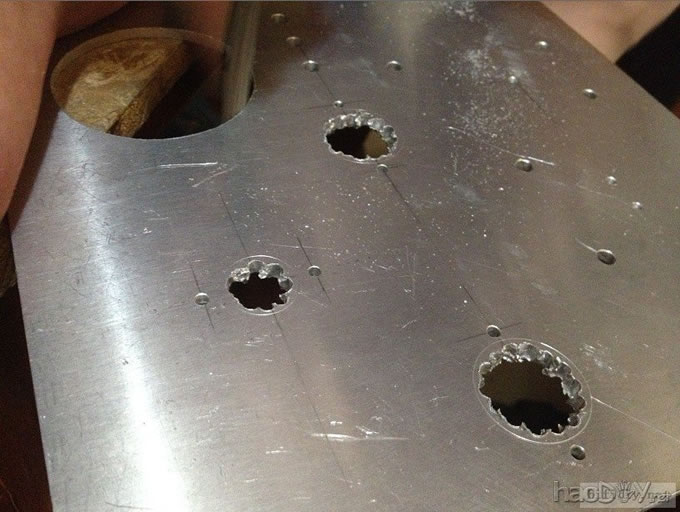

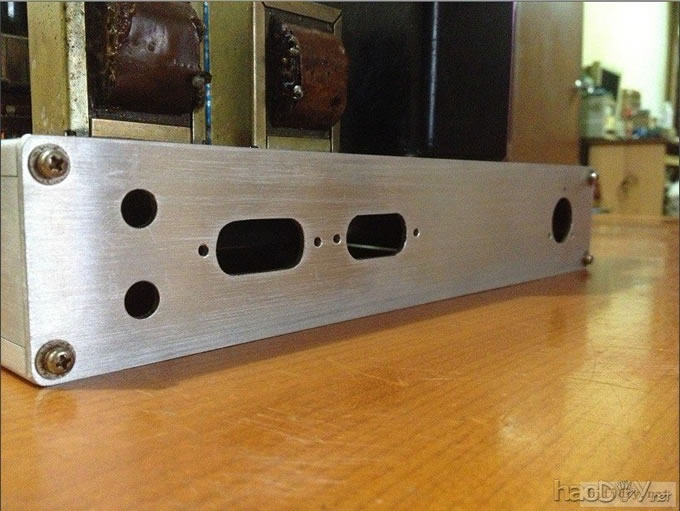

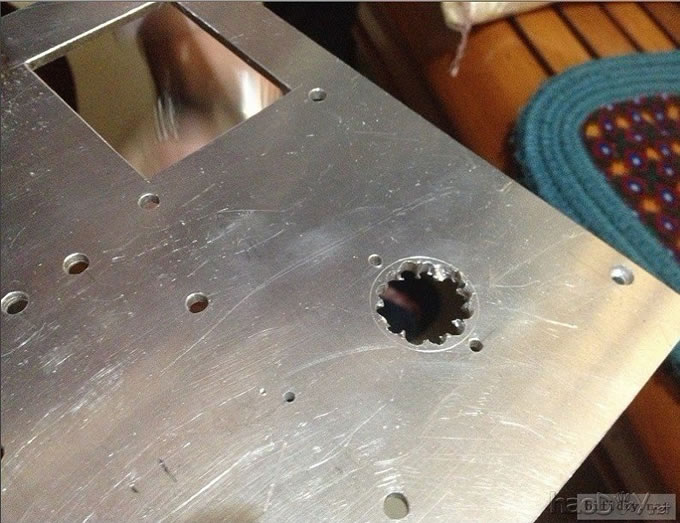

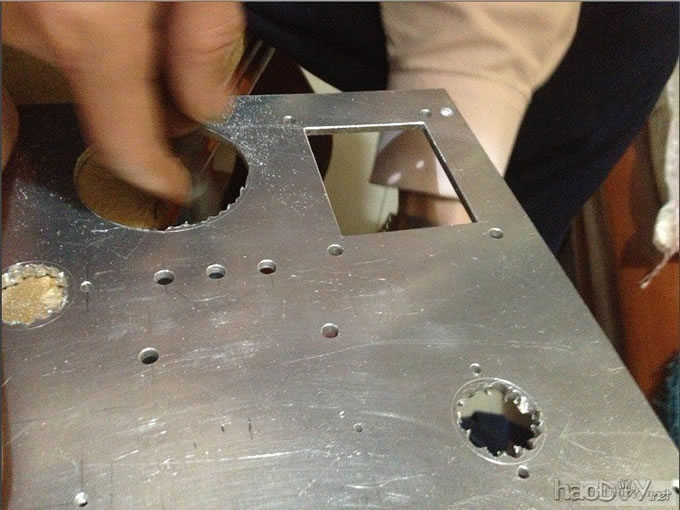

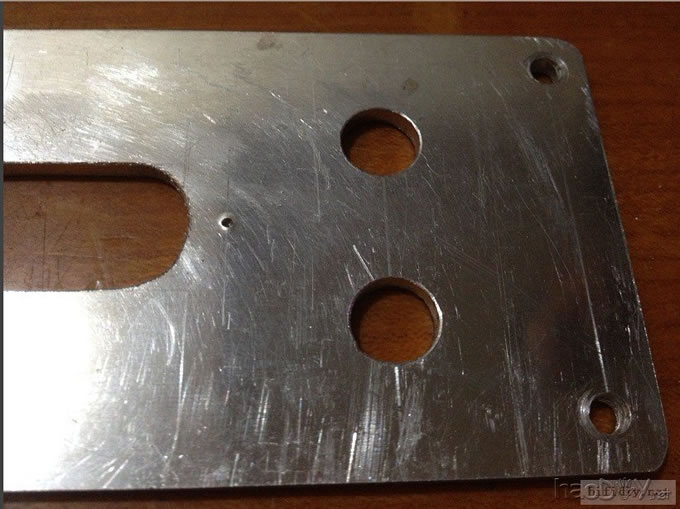

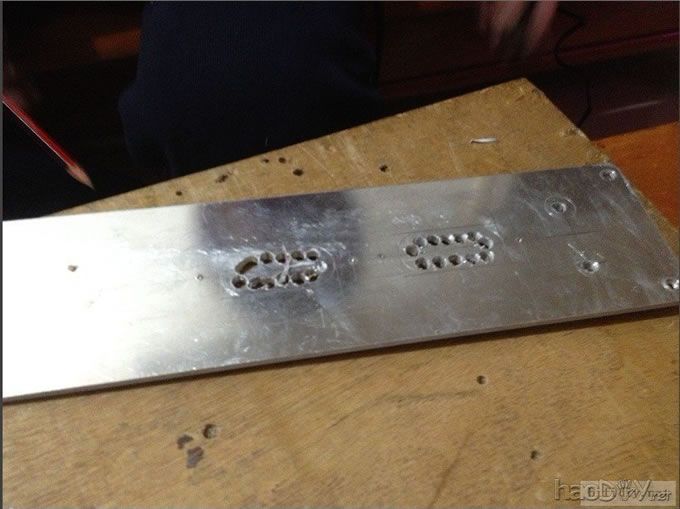

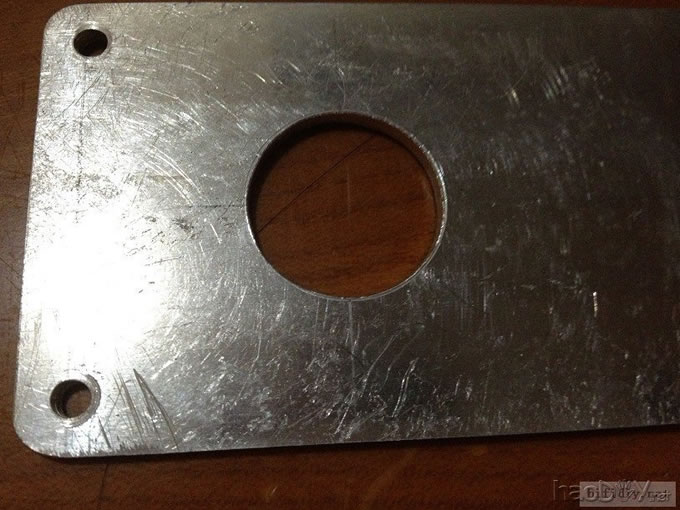

 好,,现在更新开孔等图片...

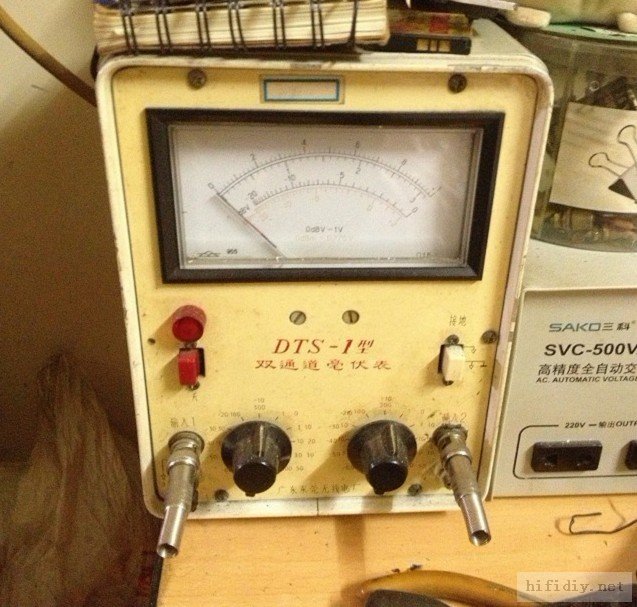

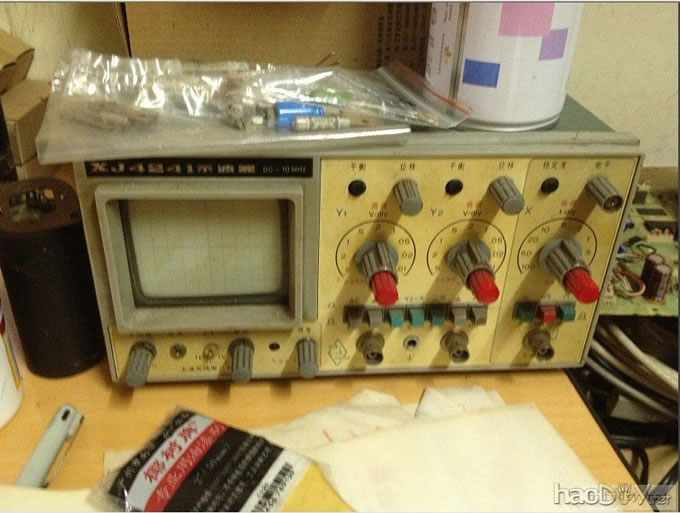

 最后两张是本次作品的调试仪器.... 再度更新..

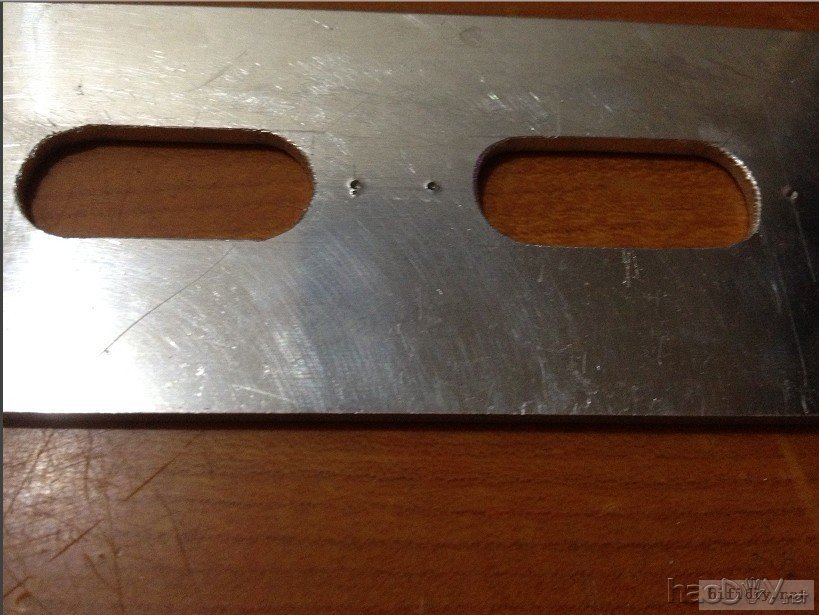

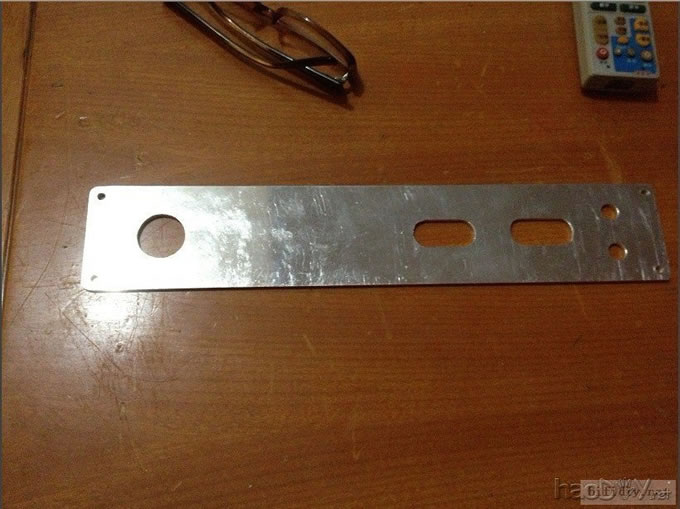

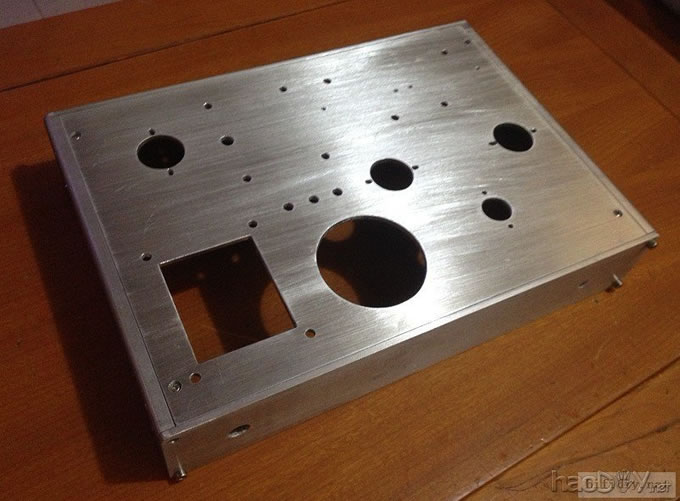

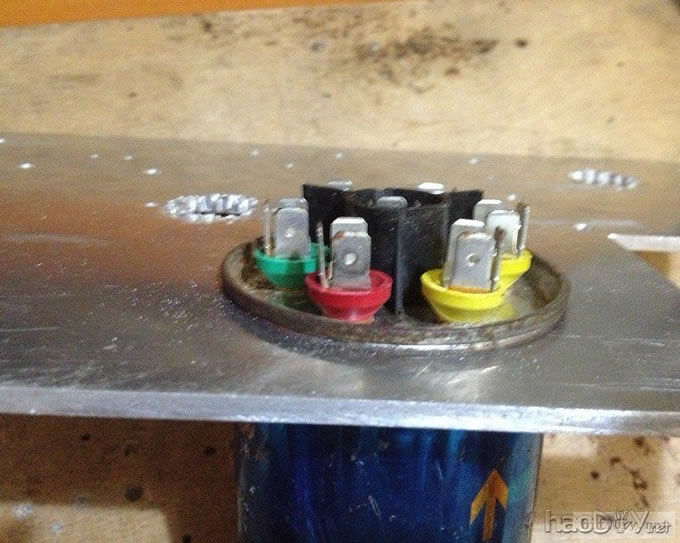

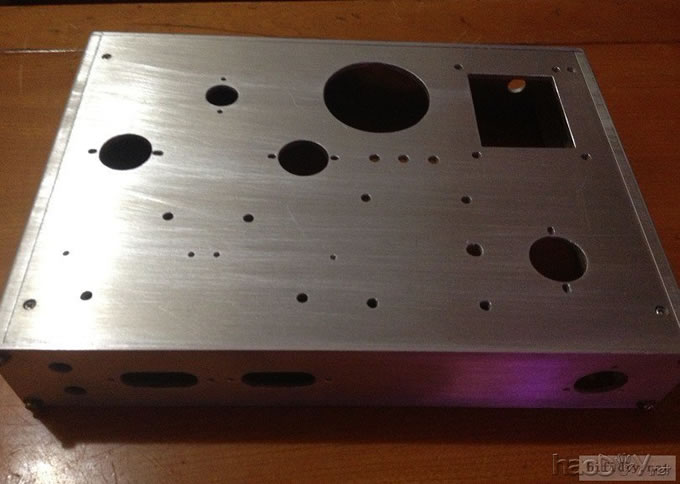

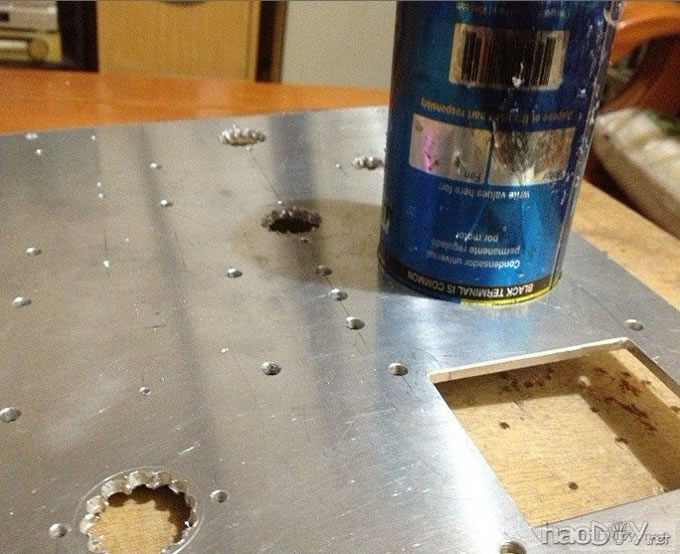

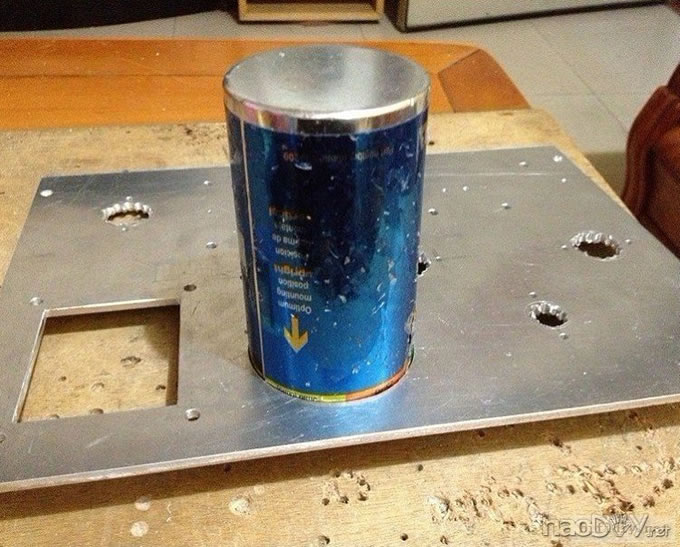

把电容嵌入机箱内... 已经开好孔的机壳....
 下面更新元件和焊接工具....

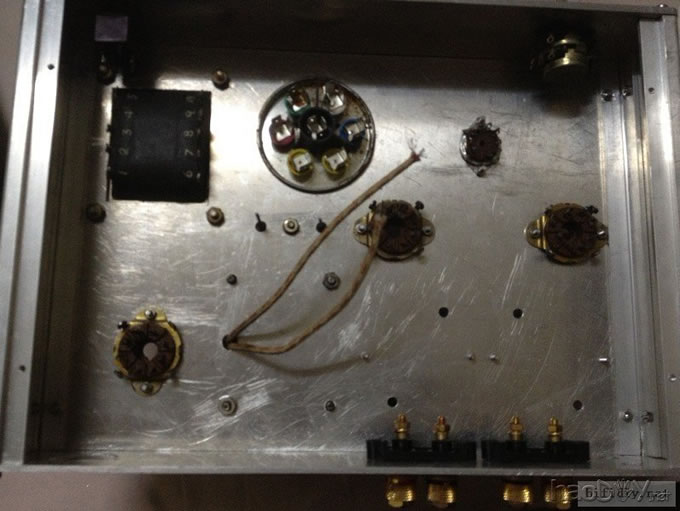

准备焊接元件..

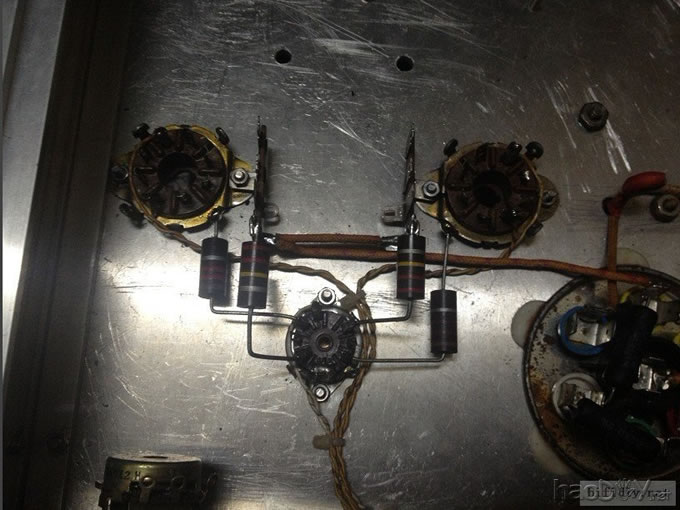

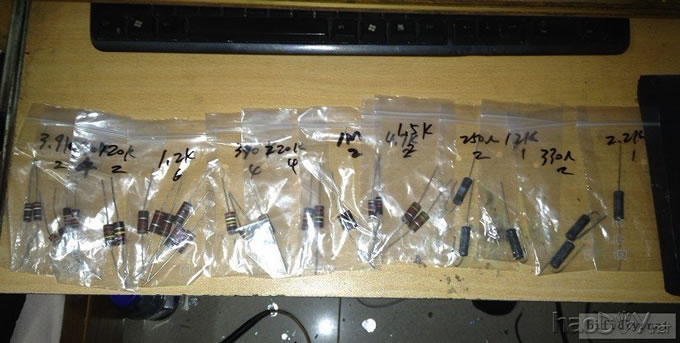

元件采用美国AB电阻+DALE线绕电阻...
#p#分页标题#e#

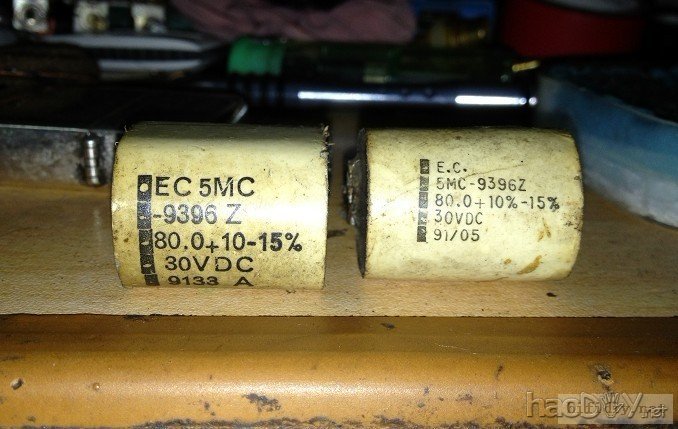

阴极电容..

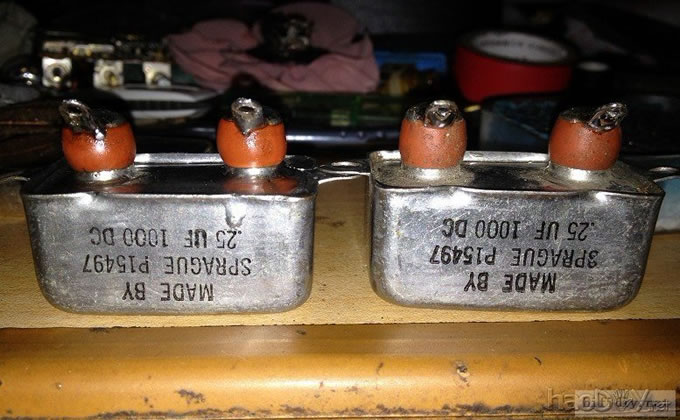

耦合电容..

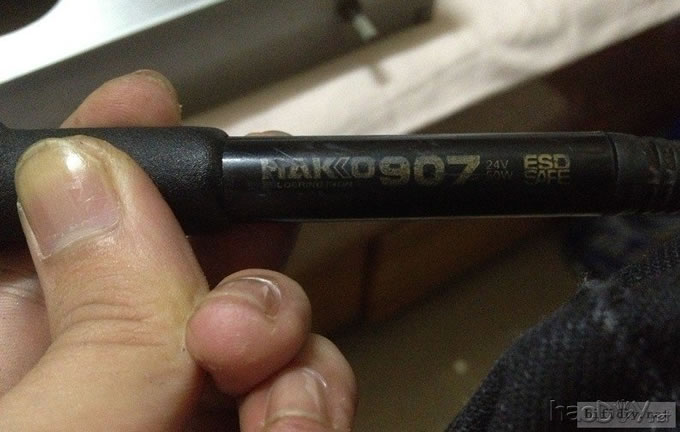

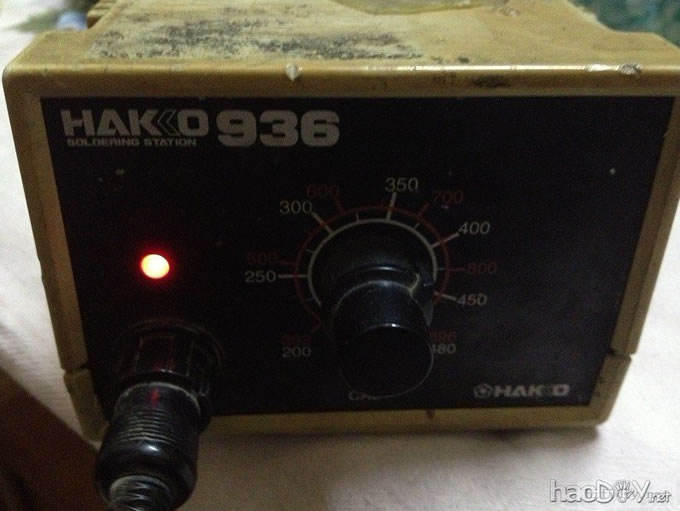

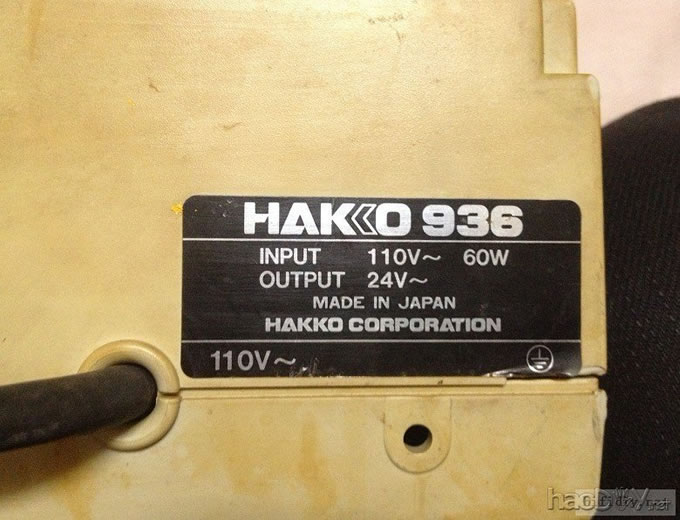

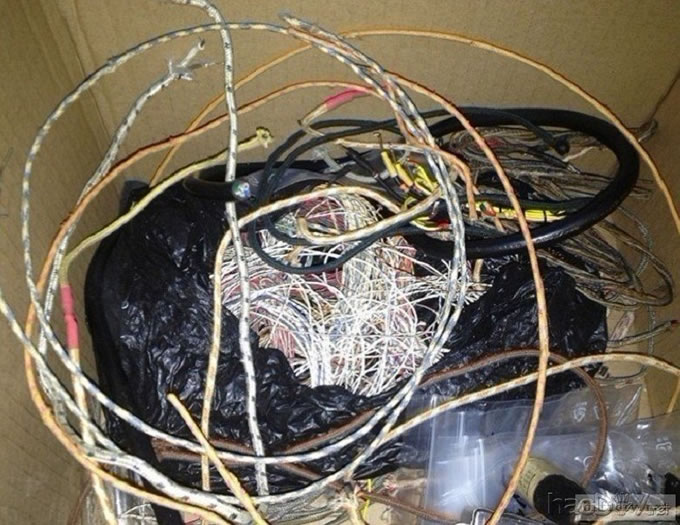

焊接采用日本白光936恒温焊台. 接下来更新链接线材和已经链接好的灯丝和高压部分...
由于电容要固定,,所以暂时停工了 已经调整好的12AX7,,阴极电压为1.2-1.3V....

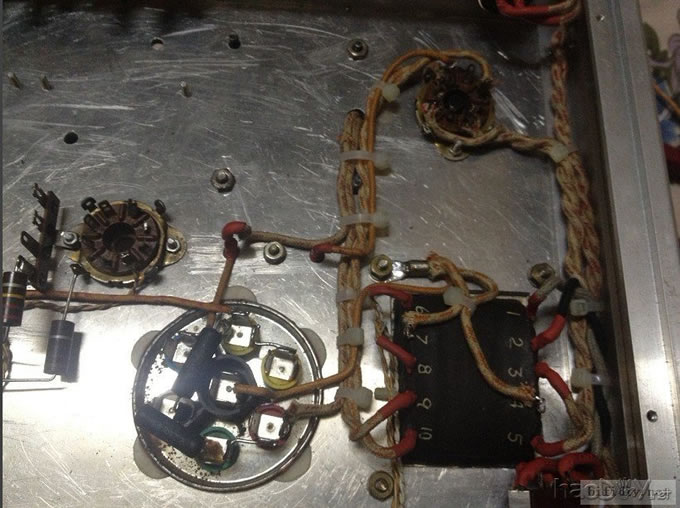

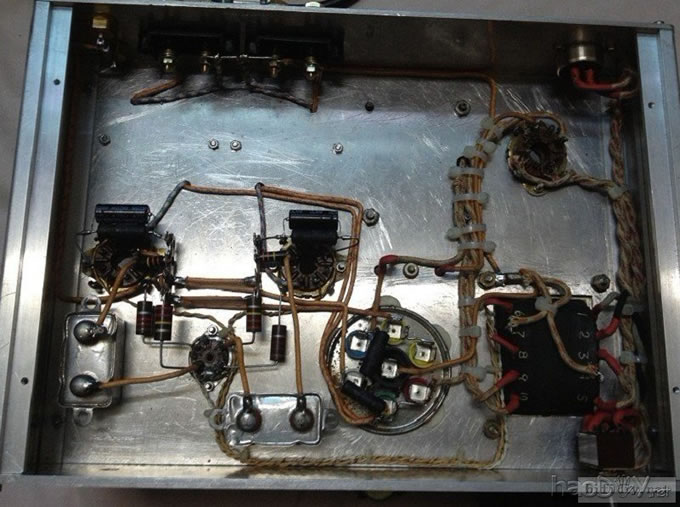

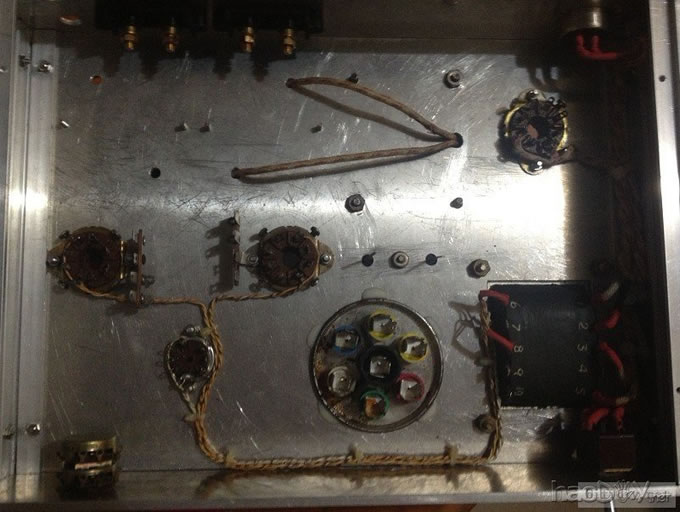

高压部分走线...

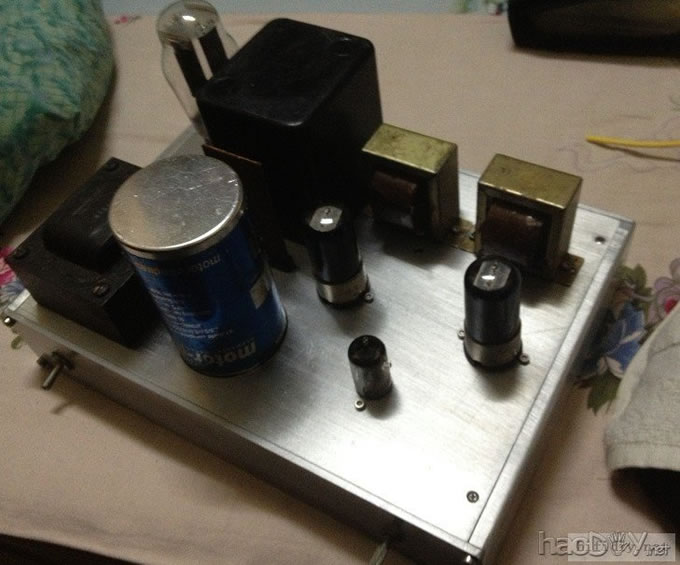

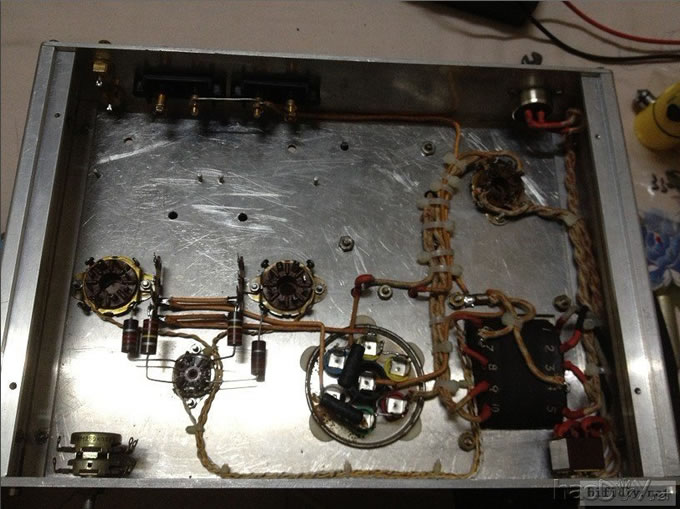

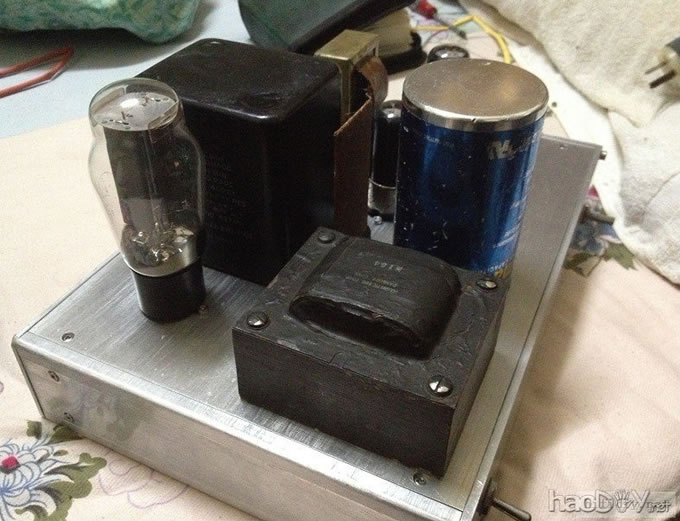

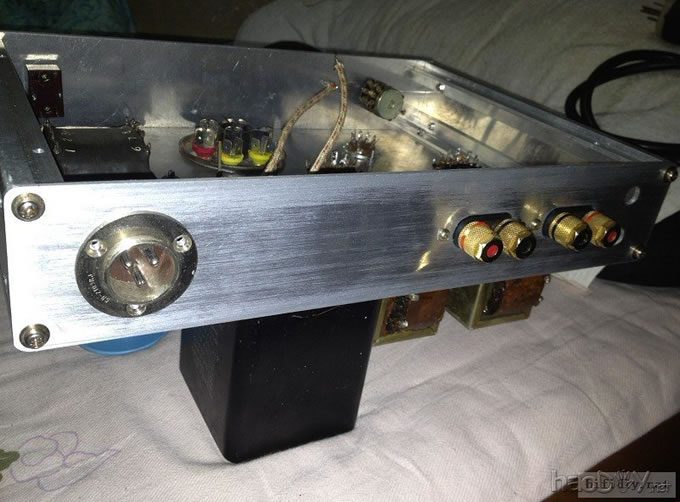

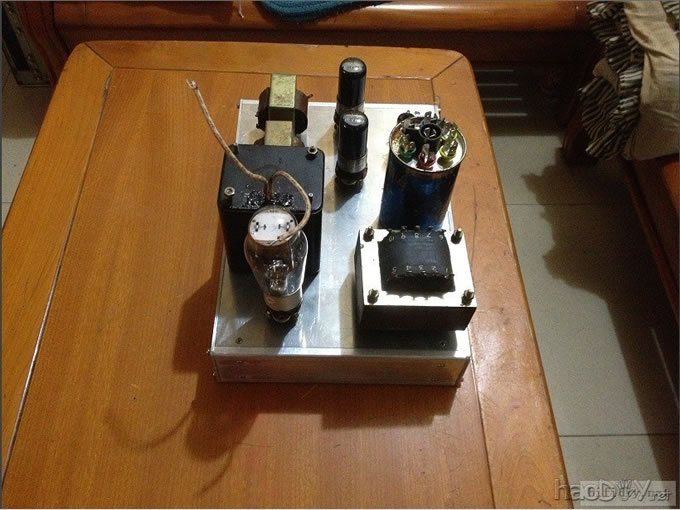

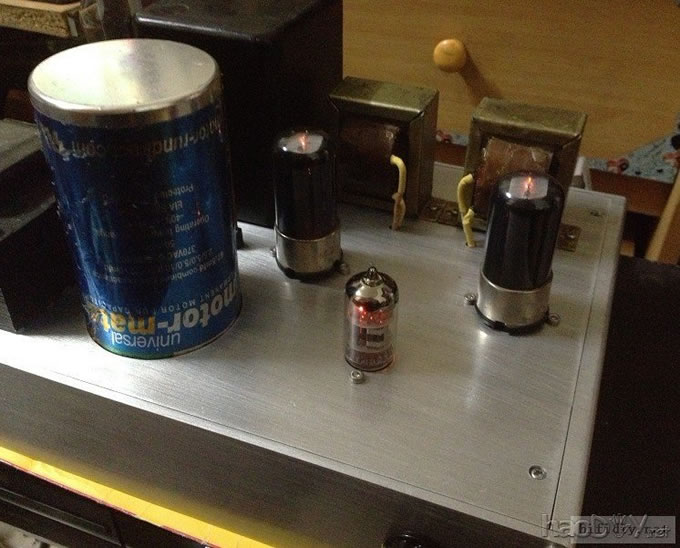

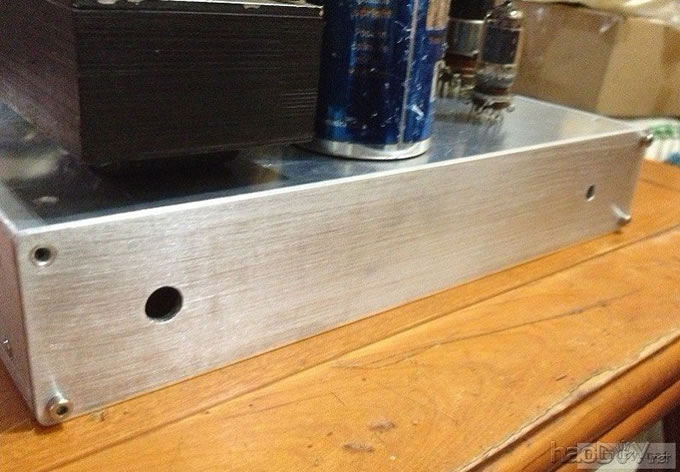

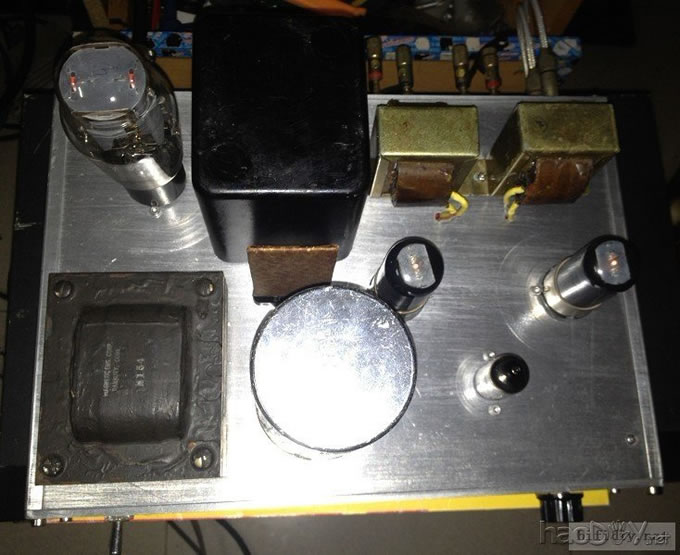

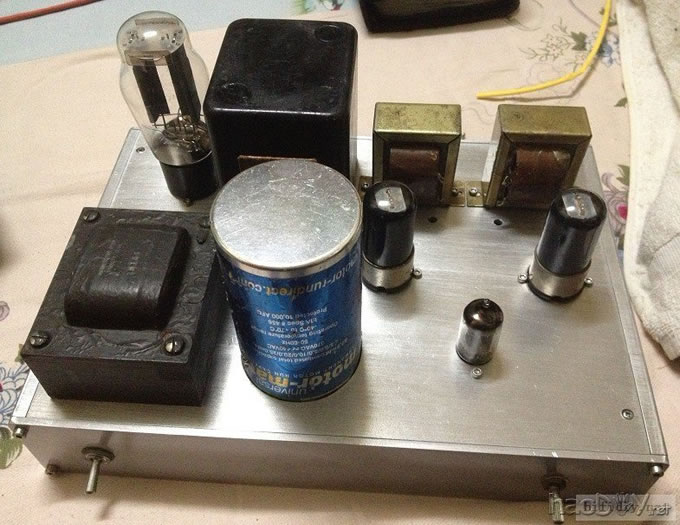

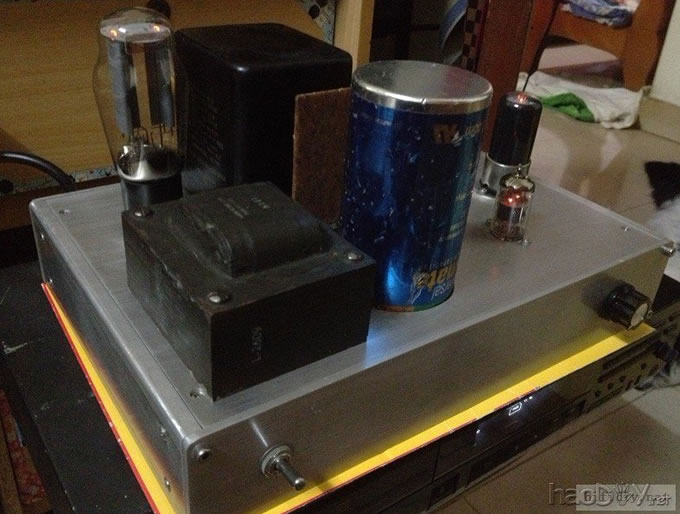

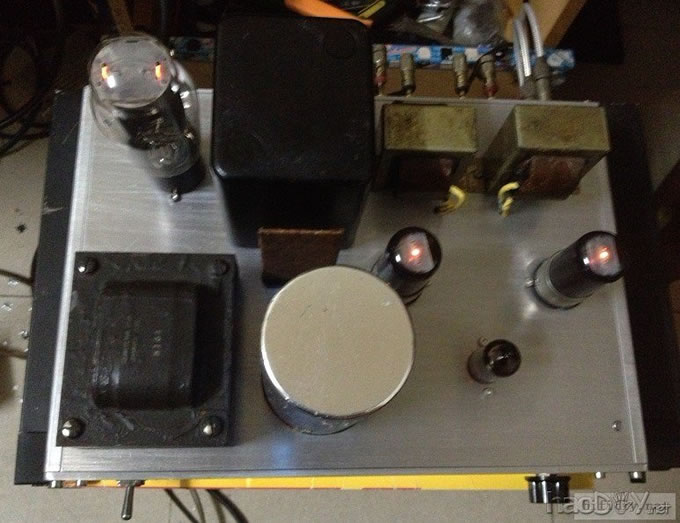

总体布局图,还差耦合电容和6p6p阴极,输出变压器B+ P还没接..  终于把机装好了..现在正在褒机中.... 下面更新最后的照片...

把12AX7 USA的换成北京的6N4..结论是.美国老都不够中国老斗..哈哈.... 测试环境: 国产的普通8寸书架箱... SONY - CDP-497 已摩运放&晶振... 最后,感谢各位的支持..年后会继续上传各测试图个数据..谢谢 (责任编辑：admin) |
