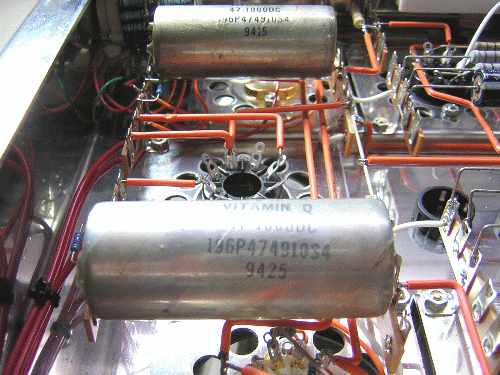

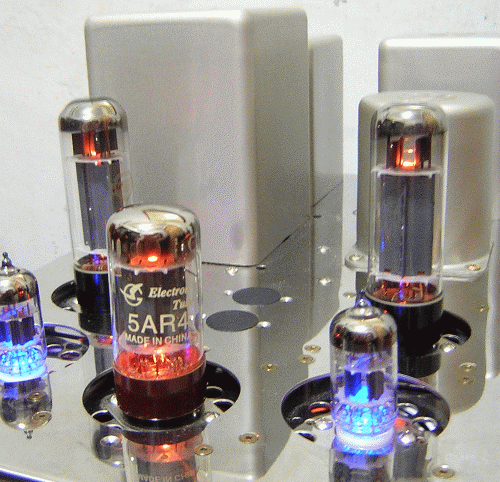

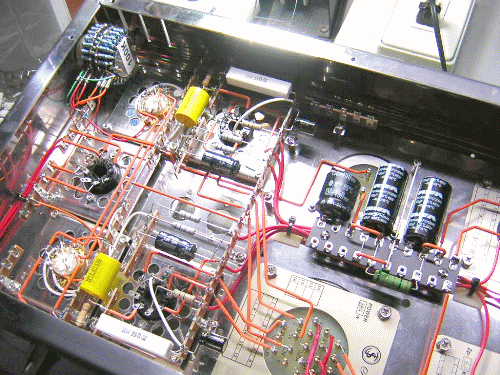

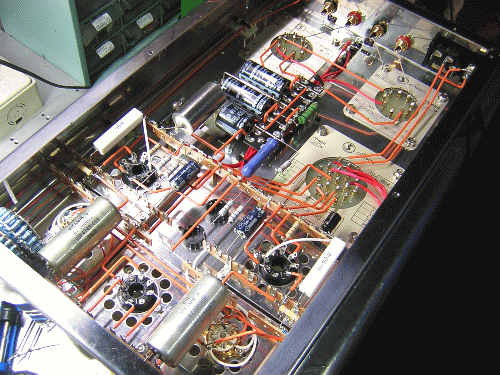

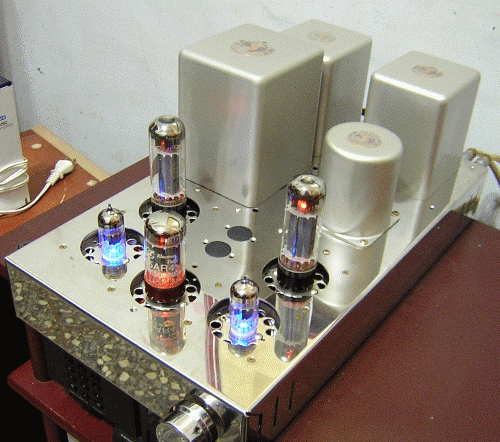

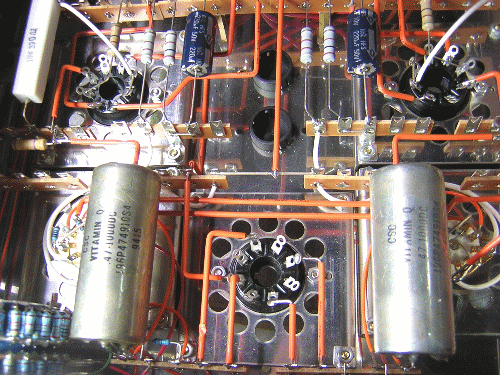

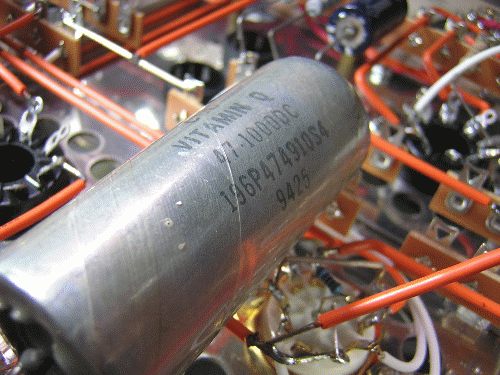

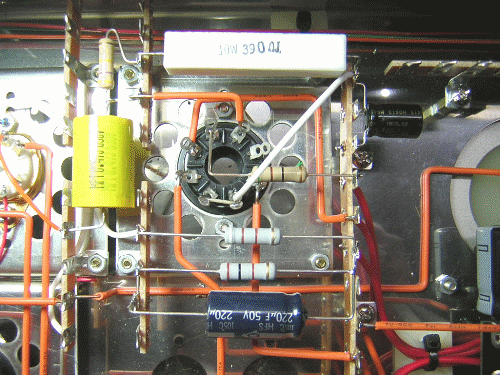

小弟在今年的三月幫好友完成一台仿製上杉佳郎EL34單端小管機，服役到目前表現 可說是可圈可點，但在好友聆聽許多CD之後，總覺得應該可以讓高音更飄逸一些，中 低頻的結像力也可以再更加的緊實一點，經過多的同好推薦下，Sprage維他命 Q(Vitamin Q)似乎是很合適的零件. 尋寶+入手 好友在網路上尋尋覓覓了許久，終於找到傳說中的交連補料”Sprage 的Vitamin Q”，好友是毫不遲移的付錢入手，等待了2天，終於收到好料包裹，二話不說將機器 拿來小弟這邊，讓小弟操刀改機. 取出VitaminQ，阿勒~可真是粗!!這大傢伙要放入如此緊密的空間，不撐壞了才怪!! (別亂想~)，最重要的是原本的交連電容體積並不是很大(但也不小了)，這下子要放入 VitaminQ的超大玩意，勢必要好好的想一想辦法才是~~  上圖:原本的交連電容位置剛剛好，塞在二個搭硼架的中間 既然無法放在原本的位置上，那只好找一個比較空的地方來放置這二個大電容，再往 前一點似乎不錯，只要稍稍的移動幾條配線，再騰出一些些空間，“皮卡丘!就決定是 你了!!”  上圖:預計將交連電容(黃色的那2個) 拆下，將Vitamin Q前移至小九腳管座的旁邊 馬上開始動手,先拆除原本的DS特製0.47uf交連電容，這部份沒有任何困難，將烙鐵 弄熱把一條一條配線拆下就可以，馬上換上Vitamin Q上去  上圖:碩大的Sprage VitaminQ 為了怕電源整流管與信號互相感染雜訊，在位置編排上特意將交連電容與整流管座離 開一段距離，同時因為這個電容的接腳已經不是很長(Used品)，所以要先焊在搭棚架 上再使用20AWG鐵弗龍銀線加以連接  上圖:交連電容與中間的整流管要離一些距離,，以面感染電源雜訊 左右二聲道用了大約30分鐘修改完成，與原來的配線看起來並不會有任何突兀感覺， 最重要的是成就感，相信所有Diyer在機器完成後都會有很幸福的感覺吧~  上圖:交連電容搭在搭棚架上,再使用銀線與管座相連 大功告成!!經反覆檢查配線無誤後就可以開聲試聽，不過我還是端詳許久，總是想再 找出更好的位置可以放置這二個電容(沒辦法@_@~，太龜毛了)  上圖:完成的樣子，,最前方的二個VitaminQ可是閃閃動人呢!! 開聲試聽 將機器搬到客廳，接上喇叭與訊源，第一首歌先放細川菱子(Akiko)的 Mr.wonderful，三盲鼠的配樂熟悉的傳來，換上VitaminQ後低頻再也不會鬆散，中 低頻結像力好的很多，三盲鼠原本浮突的音場更加深刻.  上圖:換好交連電容後首次的開聲試聽 當歌聲緩緩的唱出，此時所有試聽的好友都不太相信眼前這台6W的機器可以表現的 如此自然，高音原本的毛燥感也不見了，取代的是有如絲綢般滑順的感覺，毫無阻礙 的飆高上去，顯而易見的是這對電容頻率響應非常的好，可以說是讓大家另眼相看.  上圖:這台EL34全貌. 原本還擔心油質電容會造成聲音太糊的印象，在換過這對VitaminQ後完全改觀，可 以說是非常平衡的聲音，高中低音各司其職的盡責表現，樂器分離度更是清楚，換上 這對可所是物超所值. 後記 每個Diyer都有其獨特的改機方式，但不一定是將所有的零件一股腦的換上名牌零 件，只要適得其所，都會有事半功倍的效果，網上高手眾多，小弟將一些小小心得分 享，願大家共勉之~ (责任编辑：admin) |
