蓝色梦幻般的弧型小乐队6c6+2A3电子管单端胆机

时间:2012-08-29 22:05来源:未知 作者:admin 点击:
该机为合并单端,用很古老的RCA6C6(6J7的前身)一级推动,功率管为54年同期OTK2C4C配对管,整流管为50年代全新RCA5R4全波整流。 电源高压和灯丝分开,高压牛为英国的290V*2/200MA,灯丝牛为美国著名C公司的2.5V*2/10A,6.3V/6A。2A3灯丝分别供电第一级波电容
该机为合并单端,用很古老的 RCA 6C6(6J7的前身)一级推动,功率管为54年同期 OTK 2C4C配对管,整流管为50年代全新 RCA 5R4全波整流。
电源高压和灯丝分开,高压牛为英国的290V*2/200MA,灯丝牛为美国著名C公司的2.5V*2/10A,6.3V/6A。2A3 灯丝分别供电第一级波电容用英国大迪8UF/600V,扼流圈为英国双C 6H/240MA,第二级用SP口字牌轴向电解并上一个 TCC 0.05UF/385V的油寝小电容退藕然后由 DALE 100R进行两级高压隔离接下来是 MAORRLY 40UF/450V滤波供给6C6 板极和第二栅极。6C6阴极电阻为AB 1.2K,旁路电容是SP纸筒100UF/25V。2A3的阴极电容是MOARRLY 纸筒 150UF/50V,电阻是 WE 900R 排骨,由于没有 750R 的阻值所以就先用这个了这样一来负偏压为45V,屏流为50MA。

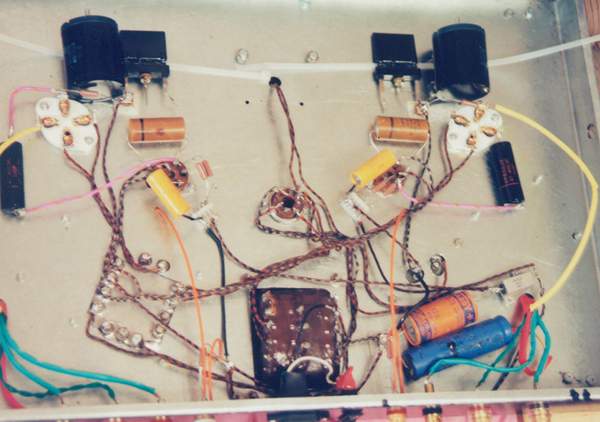

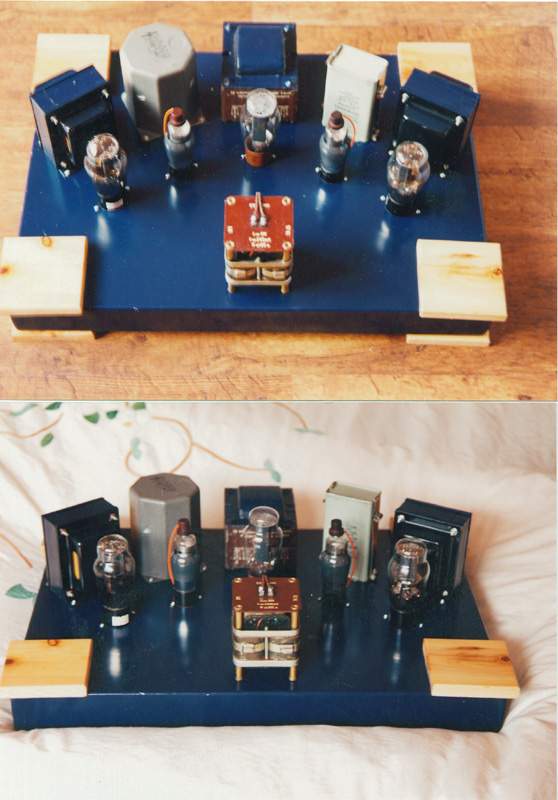

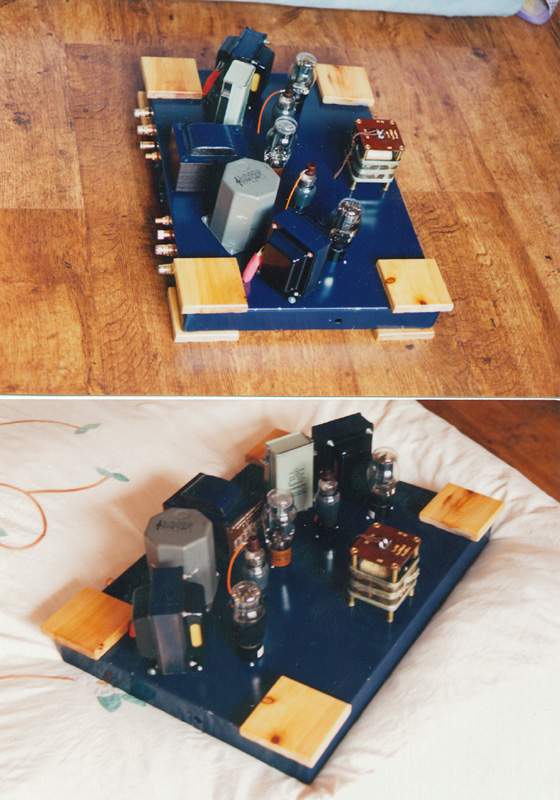

输出牛是用西电WE铁芯由超越音响公司给摇的2.5K/10R,15R。10R是用来推我的3/5A的,15R是留将要购买全频LOWTHER或AER用的。还没吃晚饭就介绍这么多不清楚请看电路图和实物照片。


蓝色梦幻般的弧型小乐队6c6+2A3电子管单端胆机

蓝色梦幻般的弧型小乐队6c6+2A3电子管单端胆机


蓝色梦幻般的弧型小乐队6c6+2A3电子管单端胆机



想说的是
1:藕合电容最后还是换上了SP VQ 0.22UF/1000V,从对情感的挖掘上好于黑寡妇。
2:与我的300B比较,底频的确下潜很好,而有弹性。这可由KK黄录的《将军令》中的打鼓来证明,这非同一般打鼓发烧片,不光鼓打的好,录音录的也好(HABTHER 老板说,没有想到录的这么真!),音乐更好听!还有〈半新旧〉的那张第二首〈红烛泪〉那定位,那质感,那空气感不用多说。难怪HABTHER 老板如是说。听菜琴的第一首1分零6秒的低频,不光有力度,有弹性,而且持续的时间也长!
3:2A3的声音是迷人的声音,是一听上隐的声音,但它是人间的声音。我认为只有300B的高音才能带领我们走出人间,到那不食人间烟火的天国去!听拉宾的琴声就知道了.

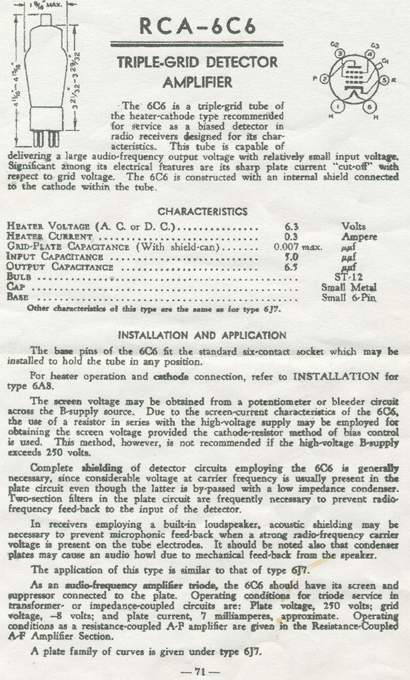

管子参数:

蓝色梦幻般的弧型小乐队6c6+2A3电子管单端胆机

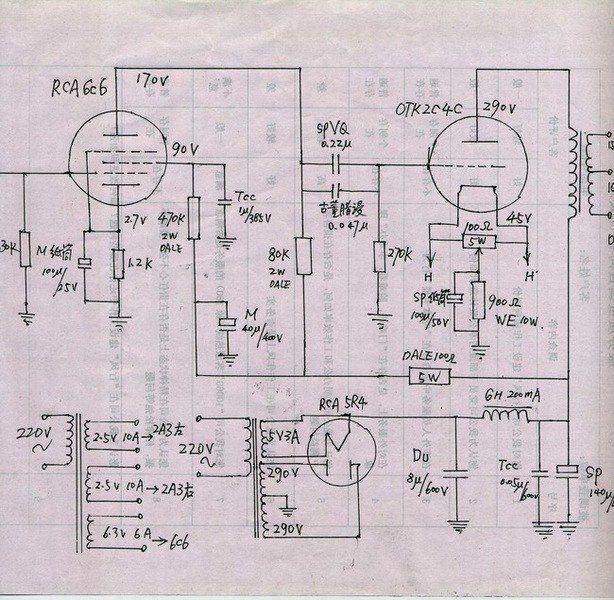

电路

蓝色梦幻般的弧型小乐队6c6+2A3电子管单端胆机

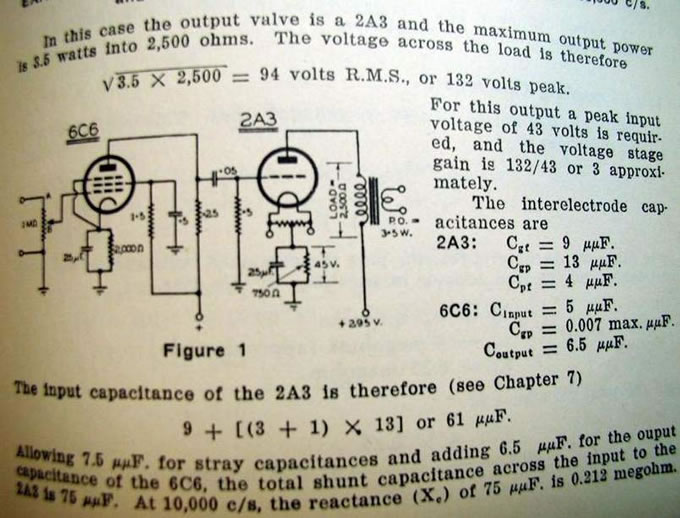

参考古董电路1

蓝色梦幻般的弧型小乐队6c6+2A3电子管单端胆机

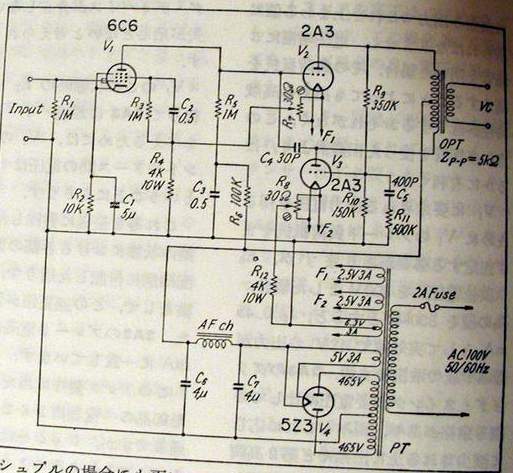

参考古董电路2:这个是日本鬼子浅野勇重绘美国旧线路

蓝色梦幻般的弧型小乐队6c6+2A3电子管单端胆机
