老年人使用空调，稍不留神容易得“空调病”，一般都采用手动遥控开开停停。但是晚上多次开停空调，影响睡眠，有损健康。于是制作空调定时器。采用搭积木的方式制作（技术含量少）。运行稳定，欲介绍给大家。
一. 材料与价格：
1. 空调遥控器 一只7.2元 。
2. NS555单稳态延时器 一块，（选5V，0至5秒可调延时）+小塑料盒 一只（80*50*30，mm），共7.2元，它的作用是替代遥控器“开/关”按钮，当”单稳态延时器”通电时，它的常开端立即导通，延时一秒钟左右，自动断开，相当于“开/关”按钮的动作一次。然后使”单稳态延时器”断电，为下一次常开端导通作准备。
3. 5V电源适配器 一只，现有的。
4. 电子时间定时器 一只，现有的。
二. 制作方法：空调遥控器是靠发射红外指令而工作的，所以普通定时器不能直接遥控空调。
1. 改造“空调遥控器板”：

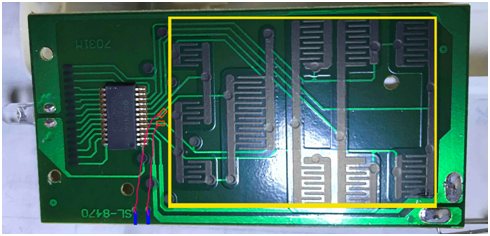

⑴先把“空调遥控器”拆壳，取出“空调遥控器板”，如图：

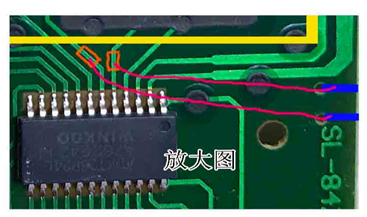

⑵ 找准“开/关”按纽能接触的铜皮线路位置（红色小方格），如放大图：
⑶ 利用小孔所在位置（蓝色），用铜丝作两个“接线点”，（与周围绝缘）
⑷ 用尖头烙铁，小心焊接两根导线，（导线取材用耳机导线或细漆包线，线外是绝缘的），分别使红色小方格内的铜皮与“接线点”连接（见红线）。

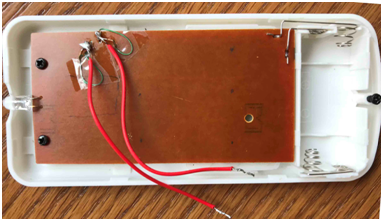

⑸ 将“空调遥控器板”恢复安装在前外壳上。并在“接线点”引出两根导线，简称“A导线”（它是开关按钮的导线）如图：
⑹ 注意：黄色区域内的灰黑部分万万不能碰烙铁，它是导电薄膜。
2. 在“空调遥控器”后外壳背上，叠上半个塑料小盒，用螺丝将后外壳、塑料小盒、“NS555单稳态延时器”及USB母插座一起固定，再把“A导线”穿孔连接“NS555单稳态延时器”的常开端，延时器电源端与USB相连（注意+-）。如图：

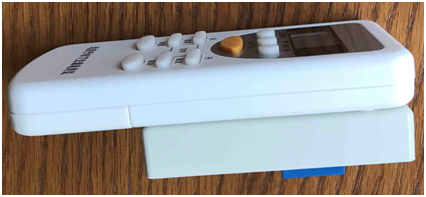

3. 把“空调遥控器”前后外壳合上。如图：
三. 调试与应用：
1. 先测试“空调遥控器”（装电池）：⑴按遥控器的开/关”按钮，观察空调能否正常启动。⑵ “ 单稳态延时器”的常开端短路一秒，观察空调能否正常启动。
2. 调试“单稳态延时器”的延时时间：⑴ 把“单稳态延时器”内的可调电阻（电位器）调到“如图”的位置。⑵ 将5V适配器直接插入电源插座（关闭电源），USB线连接“单稳态延时器”，⑶ 遥控器对准空调，拨动电源开关通电，观察空调是否启动，（延时器绿灯亮的长短，判断延时时间）并逐步调准电位器，使之为稳定启动状态。

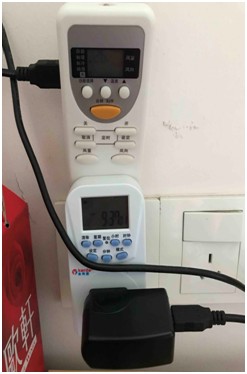

3. 综合调试，如图连接，
如何设置定时器？
注意：定时器的通/断（开/关）不代表空调的动作，它仅控制适配器的5V电压。所以“空调定时器”的工作流程：如图
举例：
一点钟空调开机，设置定时器
1开1：00 1关1：05（1关，断5V，为下一步延时器启动作准备）
三点钟空调关机，设置定时器
2开3：00 2关3：05（2关，断5V，为下一步延时器启动作准备）
