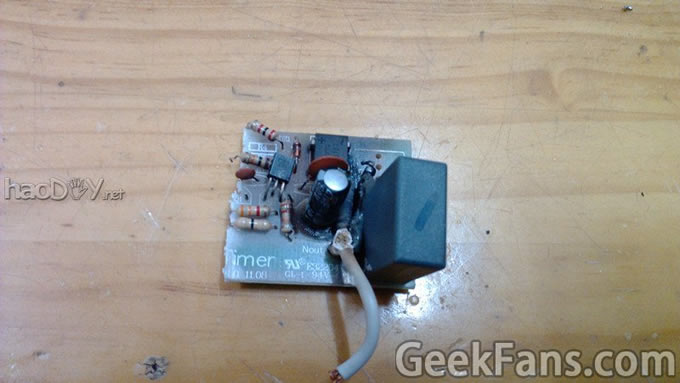

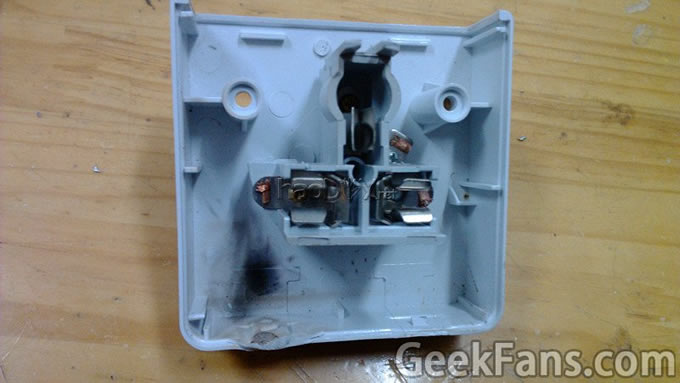

电容烧坏了，旁边的电阻也烧了

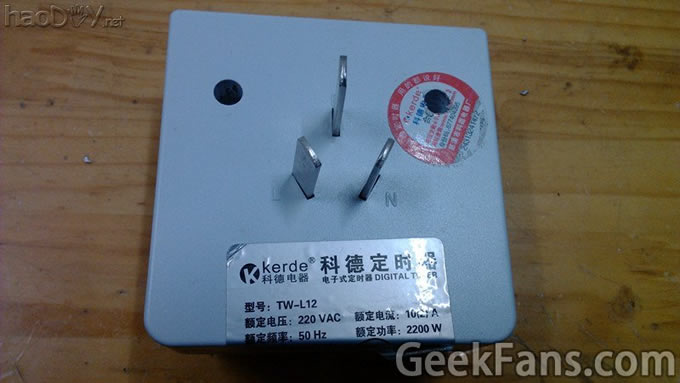

它的简单原理就是用微电脑控制三极管的导通与否 来控制24V继电器的通断，从而控制220V电源的通断。这次烧坏的原因就是阻容降压电路的关系。

阻容降压大家知道吧？现在蓄电池手电筒大多是这种充电电路，很容易损坏。本人手上正好有闲置的手机充电头，还有5V的继电器。于是就想改装成5V的继电器版本。说干就干：

要想改装要解决三个问题，一个是微电脑引线的定义，另一个是三极管驱动5V继电器的电路是否适用此电路，还有微电脑备用电池的充电，

这些都是要靠动手和动脑的能力

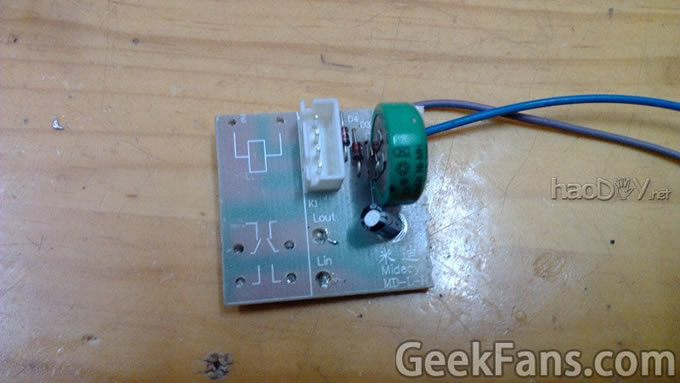

首先看看微电脑的引脚，这个是插口和备用电池

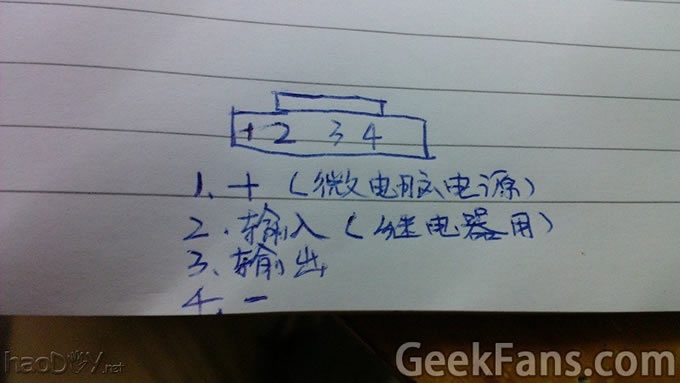

通过看原来的电路板走向，找出了引脚的定义如下，其中2脚是外部电源供给继电器的正电源，通过微电脑控制输出3脚

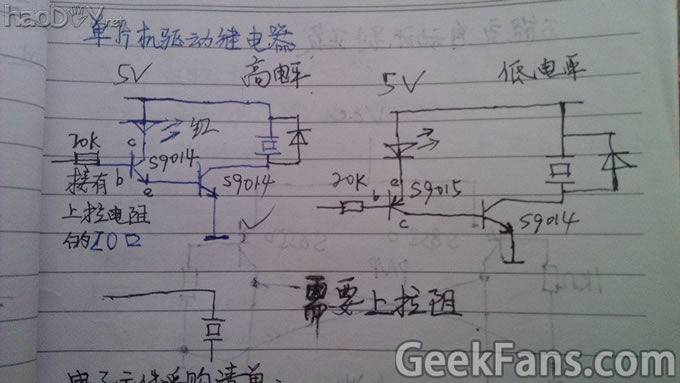

继电器的控制电路选用右图

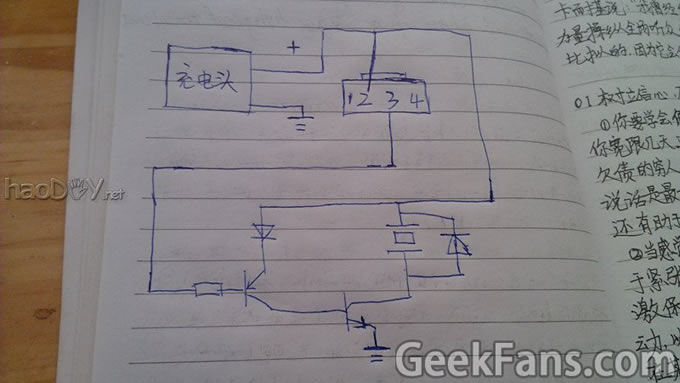

总的电路，大家有不明白的饿地方可以问我

接下来是备用电池的充电问题

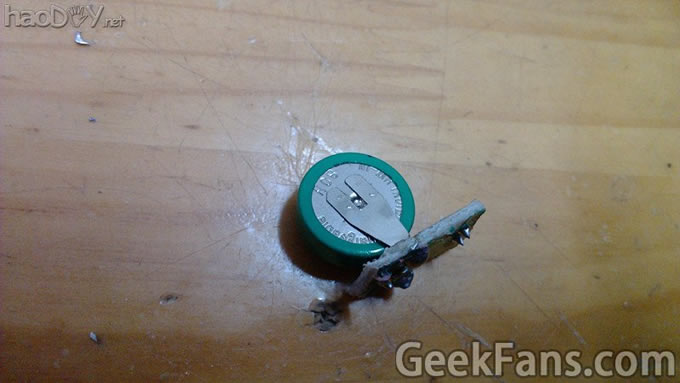

先把电池剪下来

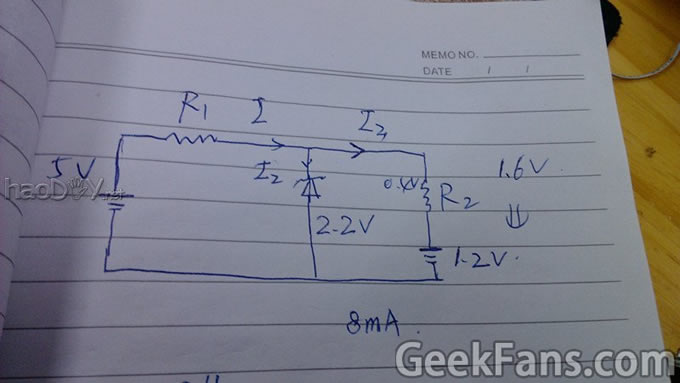

电池是1.2V的可充纽扣电池，按照锂电的充电标准，充电电压比标称电压大0.4V（本人自己的想法），那么备用电池需要的是1.6V的充电电压，手头有2.2V的稳压管,于是画一个简单稳压电路计算一下

电池上标称充电电流是8MA，那么I3是8MA,电阻R2承受0.4V的电压，可以算出电阻R2=50欧姆。由于稳压管是1/4W的，所以最大反向电流可以算出来是0.25/2.2=110MA,选择80MA,那么I2=80MA,可以算出I=I2+I3=88MA,那么可以算出R1=5/I=56欧姆。

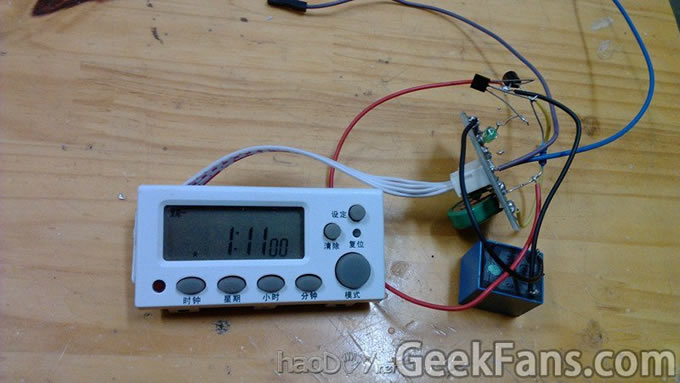

接着就是焊接搭棚电路试验，我这里先试的是继电器的控制

可行之后才进行充电电路的改装

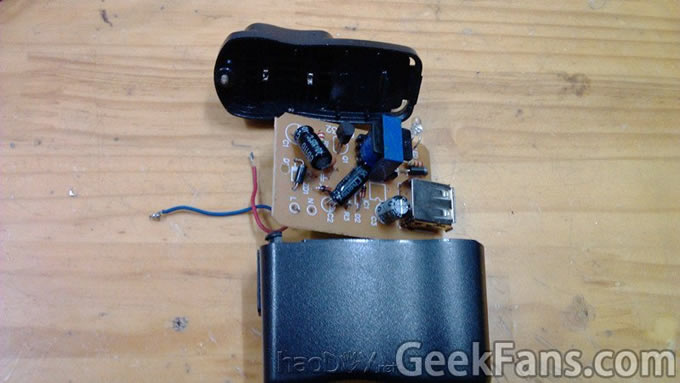

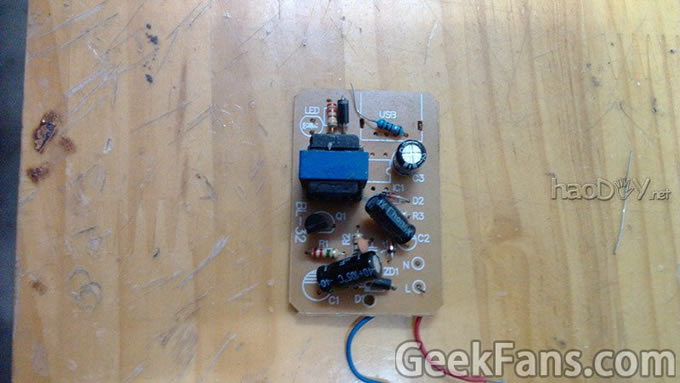

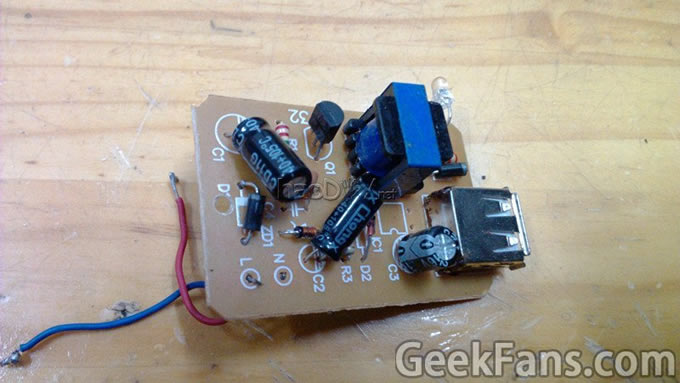

充电头

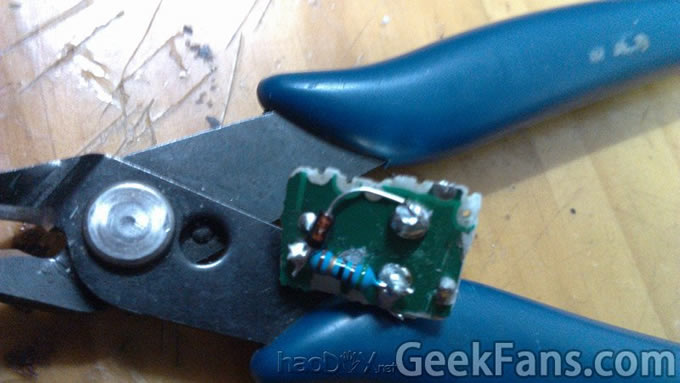

焊接R1

测试充电时电池电压为1.28V，稳压管也不发热，符合，开始焊接继电器，充电头的电源线
