下面先容的适用按时开关，按时时刻在1小时内持续可调；按时时刻一到后，即割断了电源，并且按时开关自己不用耗电能。

　　电路道理：

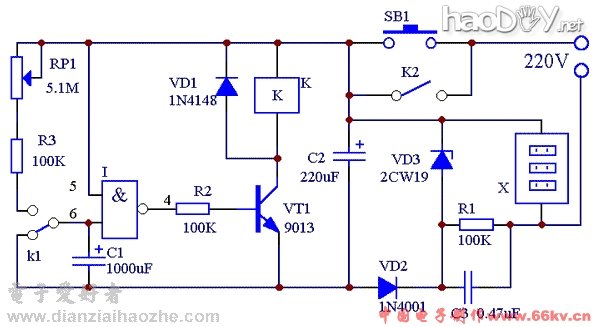

　　按时开关的电路图如下所示：

 此按时开关首要由与非门I和晶体管开关电路构成。与非门电路的逻辑成果是当输入端所有为高电平“1”时，输出才为低电平“0”；只要有一个输入端为低电平“0”时，输出就为高电平“1”。这个逻辑相关可以简化为：“见0出1，全1为0”。把握了这个逻辑相关就可以说明有关与非门的电路了，图中与非门有两个输入端，即5、6两脚，画有小圆圈的4脚为输出端，方框中“&"暗示与非门。图中VD2、VD3、和C2、C3构成电容降压半波整流稳压电路。平常，因为SB和K2都处于打开状态，整个电路不用耗电能。插座X也无220V交换电输出。被控家用电器的插头插在插座X里。假如电器事变，只要按一下按钮开关SB，插座X 就对外送电。这是由于按下SB时，整流电路即开始事变，C2两头就输出约12V不变直流电供与非门I和晶体管电路行使。因为与非门的一个输入端6脚通过转换接点接地，按照“见0出1”的逻辑相关，可知输出端4脚输出高电平，以是VT导通，继电器K得电吸合，转换接点K1倒向上端，则电源通过RP和R1向电容C1充电。因为充电必要一按时刻，故6脚仍保持低电平，VT继承保持导通状态。继电器另一个接点K2闭合自锁，SB松开后，按时开关仍通电事变，故插座X对外送电使插在上面的电器事变。跟着充电不继举办，C1两头电压不继升高，当到达1/2VDD时，两个输入端5、6两脚均为高电平，由“全1为0”的逻辑相关可知，输出端4脚为低电平“0”，以是三极管VT截至，K失电开释，K2打开，插座X就遏制对外送电。同时K1倒向地端，C1通过K1放电，为下次按时做筹备。因为K2打开，整个按时开关就不再耗损电能。按时时刻的黑白可通过电位器RP举办调理，回收上图数据，按时时刻可在1小时内持续可调。

　　元器件选择：
　　与非门I回收一块2输入端四与非门CD4011集成电路，它内部集成了4个二输入端与非门，本电路只用个中任一个齐备的与非门，应将另3个不消的与非门的输入端所有接电源正极或负极，不能悬空，不然易受外电场滋扰使逻辑电平紊乱。 VT回收9013、9014等硅NPN三极管，β≥300 。VD1可用1N4148型硅开关二极管，VD2可用1N4001型整流二极管，VD3为12V、1/2W型稳压二极管，如2CW19等。 RP可回收WH15型电位器，要配响应的按钮。R1-R3均为回收RTX-1/8W型碳膜电阻。C1、C2用CD11-16V型电解电容器，C3电好回收CBB-400V型聚苯电容器。K回收JRX-13F、DC12V小型电磁继电器，它有两组转换接点，可满意本机必要。

　　建造与行使：
　　因为本电路没有回收电源变压器，通电后电路板和电子元器件是带电的，以是调试时应该留意安详。用尝试要领在电位器RP的旋钮度盘上标定按时刻，往后行使时，只要将电位器旋到预定的时刻，然后按一下SB就可以了。插座X就按要求对外按时送电。如需改变电大按时时刻，可以加大或减小电位器RP或电容C1的数值。
