继电器是一种用电流节制的开关装置。是各类自动节制电路中必不行少的执行器件。在这一节中，我们将先容继电器的结构和事变道理，并用继电器建造延时开关电路。
　　一、继电器简介
　　（一）继电器的结构和事变道理
　　电磁继电器是一种常见的继电器，个中4098型超小型继电器行使最为普及。图3－24是这种继电器的布局表示图

丈量继电器线圈的电阻。4098（6V）继电器线圈的电阻约为100欧姆阁下。如电阻无穷大，声名线圈已断路，若电阻为零，则声名线圈短路，均不行行使。
　　2．将线圈引脚4、5两头加上直流电压。逐渐升高电压，当听到“塔”的一声，衔铁吸适时电压值为继电器吸合电压。此电压值应小于事变电压值。继电器吸合后，再逐渐低落电压，再听到“咯”的一声开释衔铁时，衔铁复位；一样平常开释电压应为吸合电压的1／3阁下，不然继电器事变将不行靠。
　　第二项检测，可在先生向导下去做。
　　二、延时开关电路的建造
　　延时开关电路如图3—25。

　　（一）事变道理
　　将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。同时电源对电容器C充电。当K1断开后因为C已被充电，它将通过R和V1V2放电，从而维持三极管继承导通，继电器如故吸合。颠末一段时刻的放电，C南北极间电压降落到必然值时，不敷以维持三极管继承导通，继电器才开释。从K1断开到继电器开释的时距离断称为延时时刻。它抉择于R和C的巨细。一样平常Ｃ为100微法时，调理可调电阻器Ｒ可得到10秒至90秒的延时时刻。若Ｃ取1000微法，则延时时刻可达5分钟以上。
　　继电器上并联的二极管起掩护浸染，防备继电器断电开释时，因为自感发生高电压破坏晶体三极管。
　　（二）印刷电路板和元件规格
　　延时开关电路的印刷电路板如图3一26（A）。实物图见图3—26（B）。
　　元件规格：
　　Ｊ继电器4098型事变电压6V V1V2晶体三极管9014 VD晶体二极管2CP10或1N4001 Ｒ可调电阻器100k C电解电容器100u/6V K1按钮开关。
　　（三）焊接电路
　　1．将各元件做焊前处理赏罚、镀锡。
　　2．焊接继电器。将继电器插入印刷板上对应的小孔。将5个引脚焊好。留意焊接时刻要只管短些，焊点应圆而小。
　　3．焊接Ｒ和Ｃ、可调电阻器Ｒ可如图3－27焊好后再插入印刷电路板焊接。电解电容器C焊接时要留意正负引脚位置。

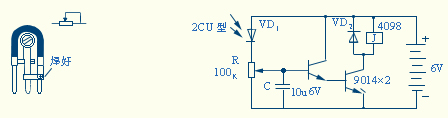

 图3-27　可调电阻器焊法　         　　  　　图3—28  光控开关电路

（二）温控开关电路

  温控开关电路　

顶部后取代。尤其是玻壳的3A×81，刮去玻壳外的黑漆，用其c、e南北极即可取代光电二极管。也可直接用c、e极取代热敏电阻。焊掺前，可用万用表欧姆档测试三极管的极间电阻，可调理光照强度（接近电灯）或温度（接近电烙铁），挑选电阻值随光照和温度变革较大者即可。
　　自动开关电路的印刷电路板可参考图3－27计划和建造。
