手把手教你搭棚ZVS zvs电路的做法【转译】

时间:2017-10-29 20:27来源:未知 作者:admin 点击:
搭棚ZVS zvs电路,就可以玩感应加热咯~~ 主要材料 : IRFP250 2个 47-200uh电感 1个 UF4007 4个 12V稳压管 2个 470欧2W 2个 10K欧1W 2个 0.68uf电容 1个 彩电高压包 1个 所需工具 : 剪刀 热胶枪 制作步骤 : 第1步: 制作开始 第2步: 把12V稳压管放在250下
手把手教你搭棚ZVS zvs电路的做法【转译】
搭棚ZVS zvs电路,就可以玩感应加热咯~~

主要材料

IRFP2502个 47-200uh电感1个
UF40074个 12V稳压管2个
470欧2W2个 10K欧1W2个
0.68uf电容1个 彩电高压包1个

所需工具

剪刀 热胶枪

制作步骤

  • 第1步:

    手把手教你搭棚ZVS zvs电路的做法【转译】

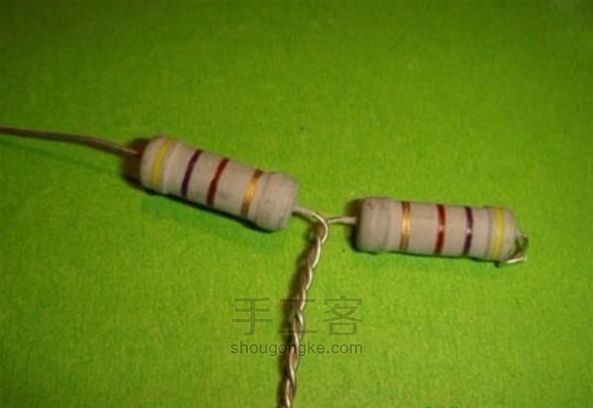

    制作开始

  • 第2步:

    手把手教你搭棚ZVS zvs电路的做法【转译】

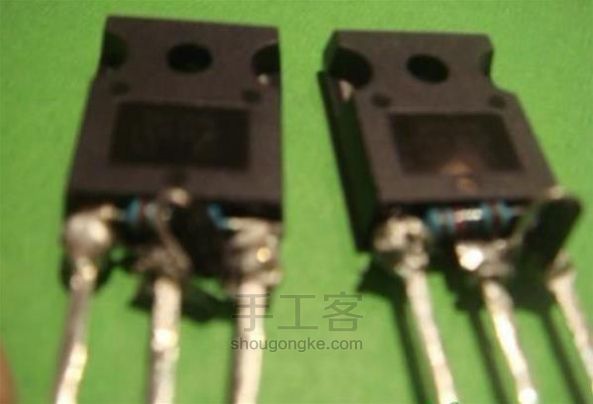

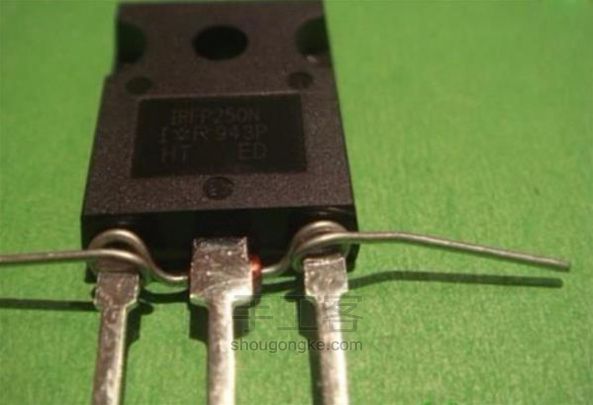

    把12V稳压管放在250下面,左接黑段(负极)右接正极。

  • 第3步:

    手把手教你搭棚ZVS zvs电路的做法【转译】

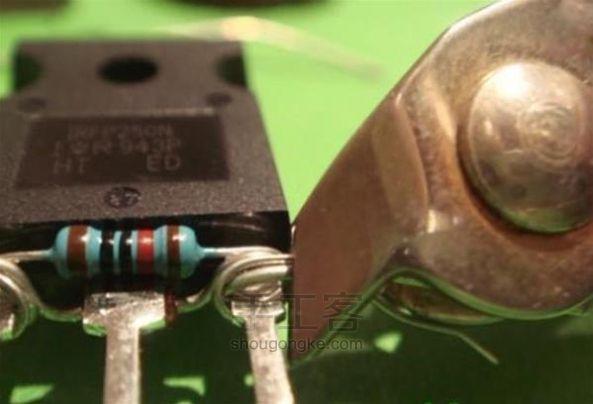

    把10K电阻放在250上面。把多余的剪去!

  • 第4步:

    手把手教你搭棚ZVS zvs电路的做法【转译】

    把UF4007放在250左边,有白环(负极)的接250中间,正极接右脚。

  • 第5步:

    手把手教你搭棚ZVS zvs电路的做法【转译】

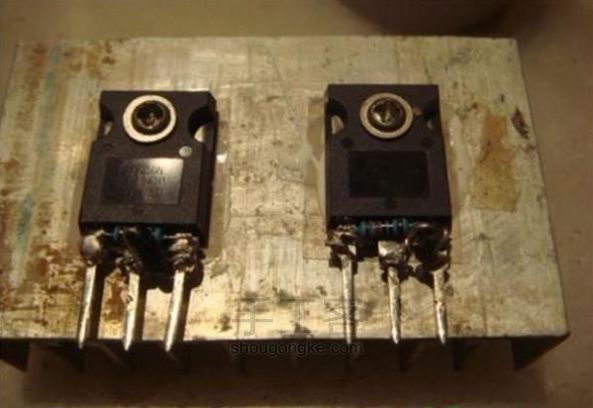

    准备好散热片,云母片,导热胶。固定250.

  • 第6步:

    手把手教你搭棚ZVS zvs电路的做法【转译】

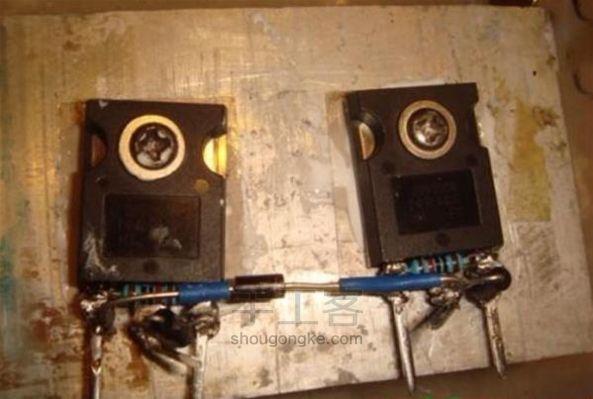

    把4007套上绝缘管(热缩管也可以),UF4007正极接左边的250管的左脚,负极(有白环的)接右边的250中间的脚,然后焊好。

  • 第7步:

    手把手教你搭棚ZVS zvs电路的做法【转译】

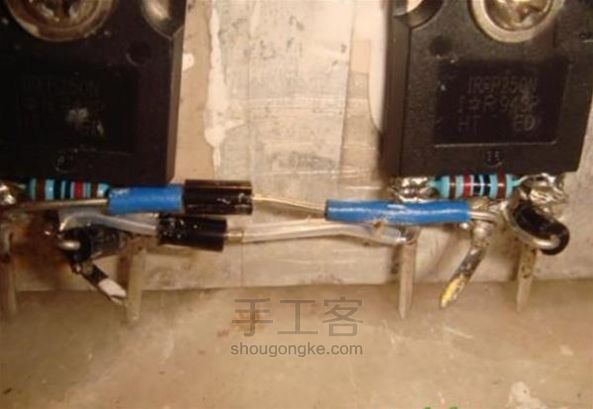

    再拿一个UF4007套上绝缘环,负极(有白环的)接左边的250中间的脚,正极接右边250的左脚。然后焊好

  • 第8步:

    手把手教你搭棚ZVS zvs电路的做法【转译】

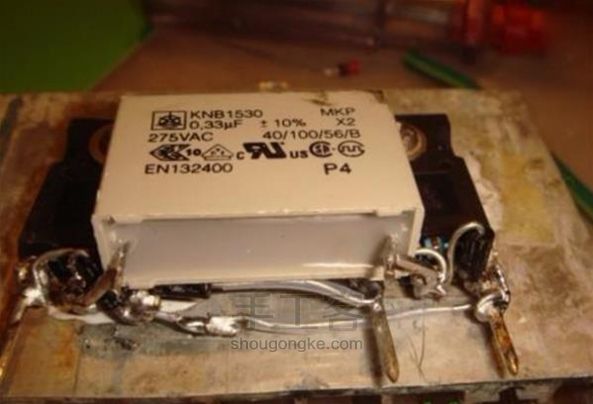

    翘起俩个250的中脚,接电容

  • 第9步:

    手把手教你搭棚ZVS zvs电路的做法【转译】

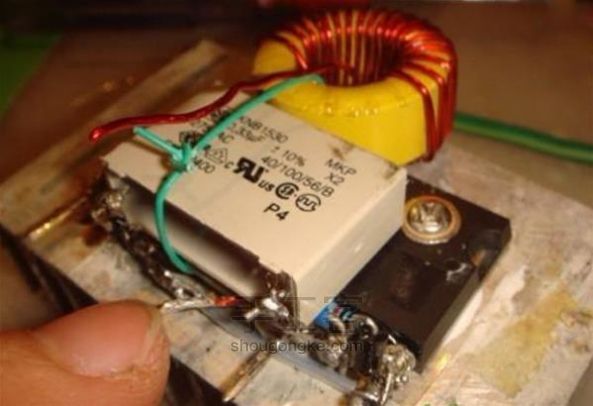

    固定电感,手指的是电感的引线
