原来准备接续前贴继续介绍如何折腾充电器的，不知为什么，原来占的楼层无法编辑，只好重新开贴，专门介绍折腾充电器。
我买的14500锂电池是不带保护板的，想给新买的充电器添加一个电压表，以便了解锂电池当前的电压。网购微型数码电压表，但充电器更体积更小，无处安装电压表，只好考虑从内部引起连线接电压表，表头就粘接在外面。

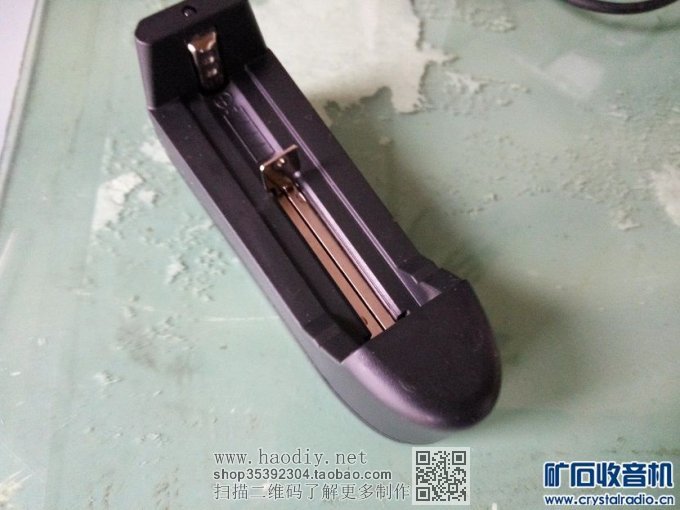

这是充电器:
由数码相机引起的瞎折腾（充电器篇）

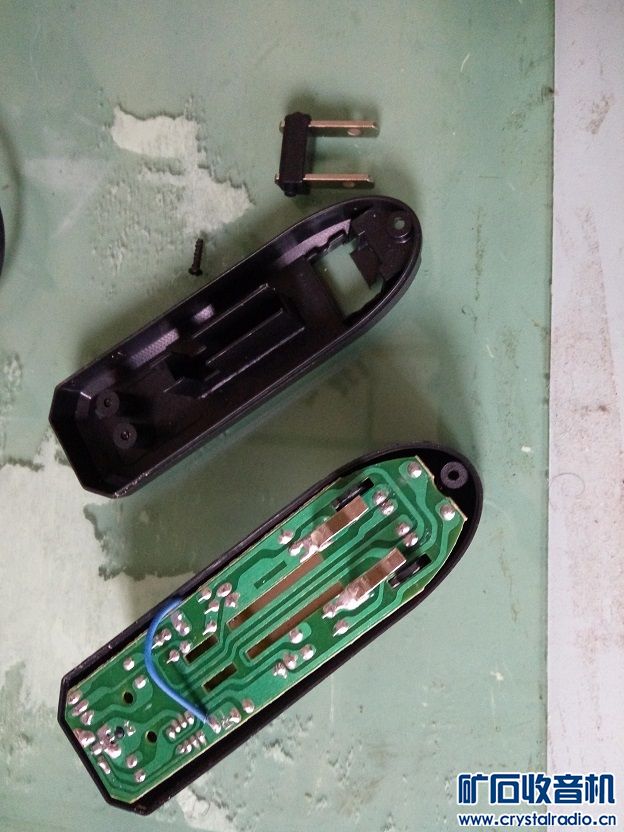

拆开看了内部结构：

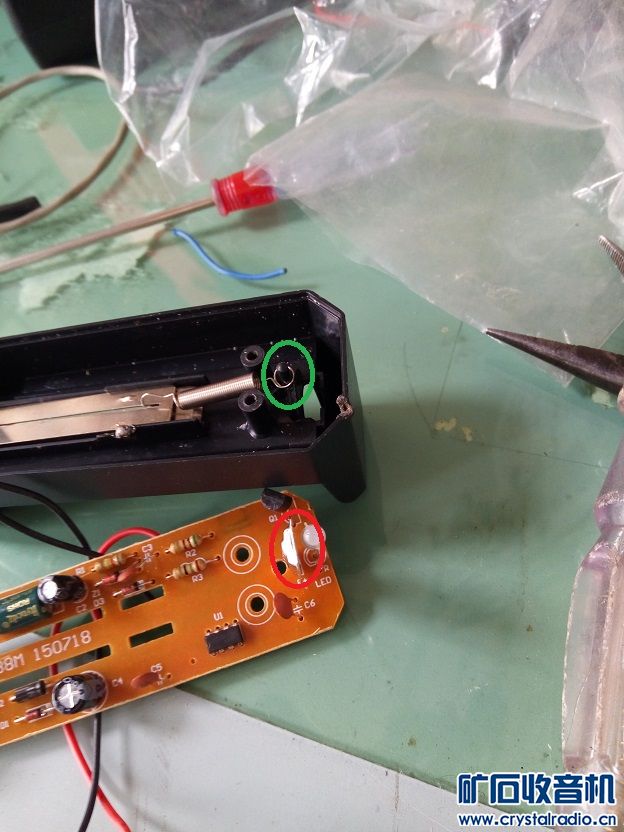

不看不要紧，一看就发现问题了，充电器活动负极的弹簧固定桩与正极金属片之间无绝缘物遮挡，一旦弹簧松弛，极易碰触造成短路，见下图绿色圆圈：

由数码相机引起的瞎折腾（充电器篇）

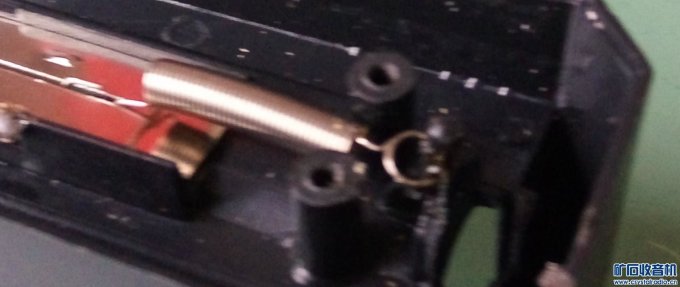

于是我进行了改造，用烙铁将弹簧圈加热，并将其嵌入到塑料固定柱内部，这样即使弹簧松弛也不会接触到正极了。见下图：

由数码相机引起的瞎折腾（充电器篇）

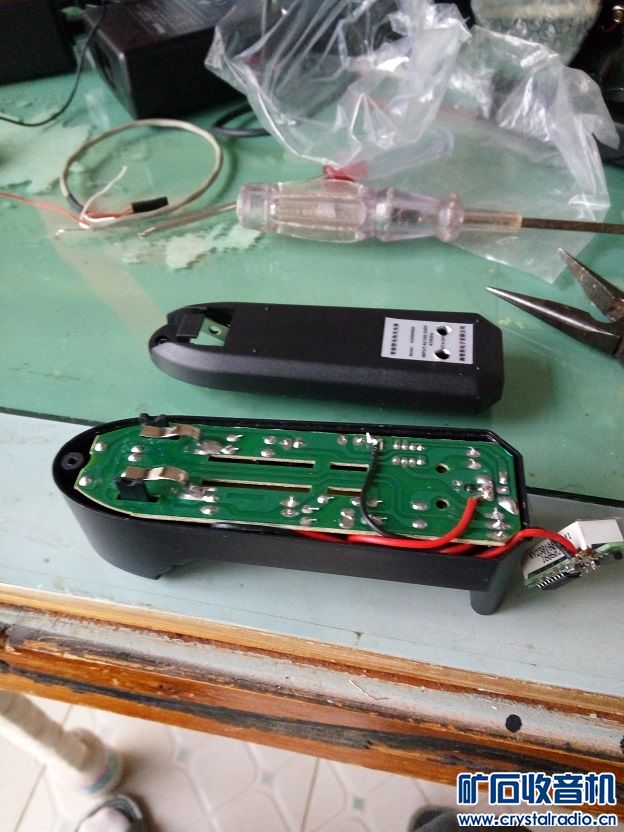

消除了这个隐患后，开始连接电压表：

由数码相机引起的瞎折腾（充电器篇）

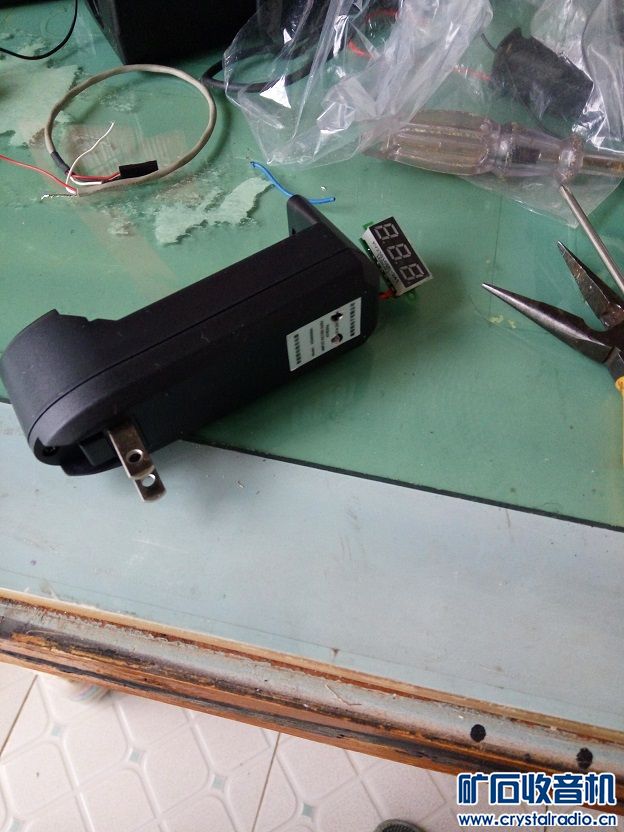

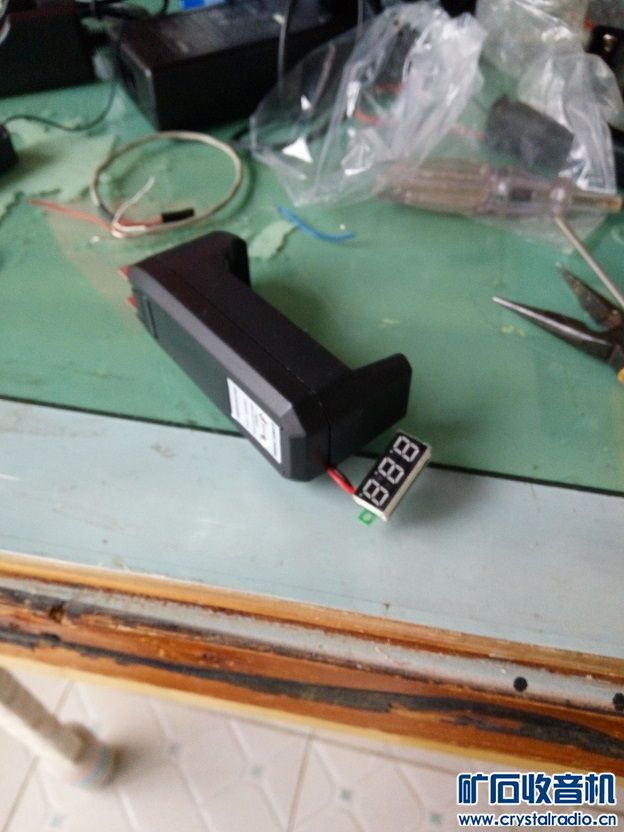

这是安装完成的图片：

由数码相机引起的瞎折腾（充电器篇）

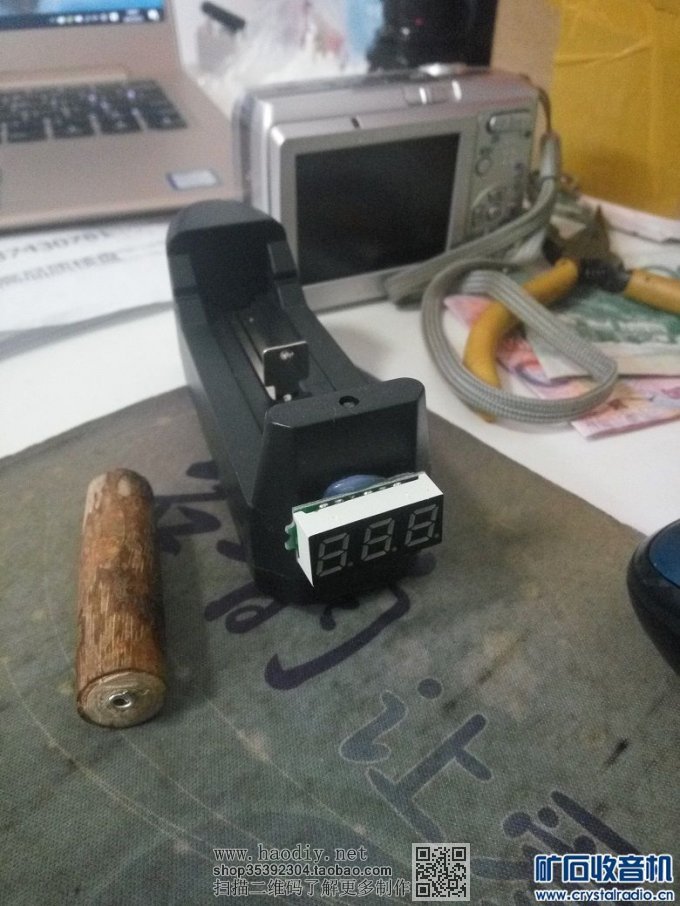

最后用热熔胶将电压表固定好：

由数码相机引起的瞎折腾（充电器篇）

样子虽然难看了些，暂时凑合着用，等以后找到合适的罩子罩上，可能会更美观些。
