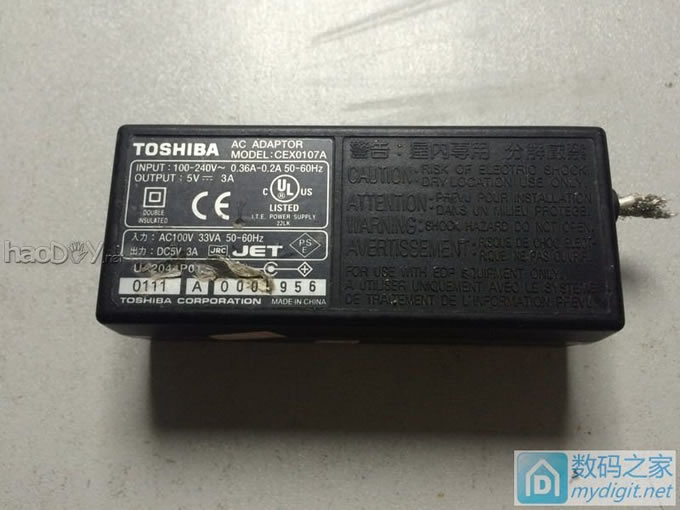

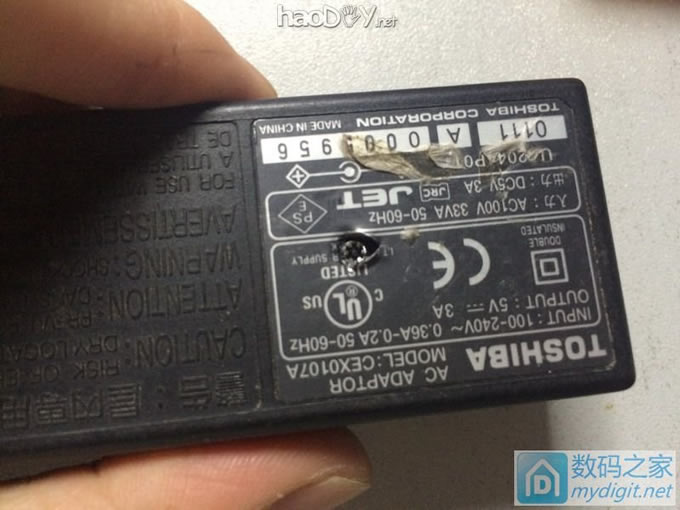

Toshiba电源，5V3A，本来想装2个USB插座的，结果拆开发现塞进去一个已经很难了 上图 就是这货，剪线电源，好像花了3块多
拆的时候费死劲了，拆开才发现，原来有螺丝。。
在贴纸下面的六角螺丝

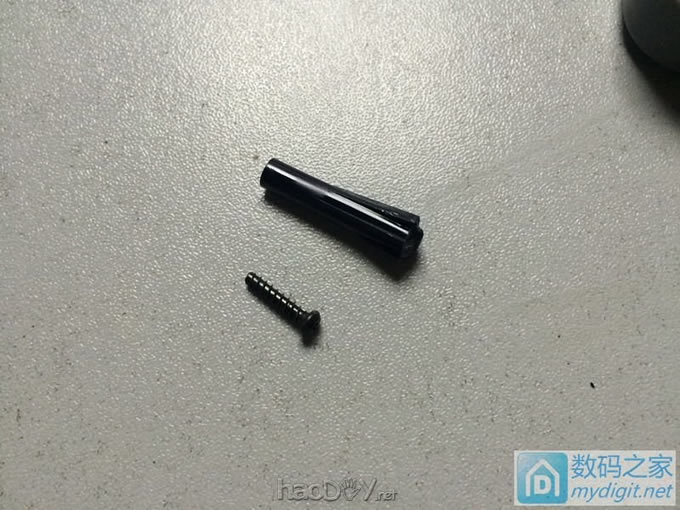

拆下螺丝和断裂的螺柱

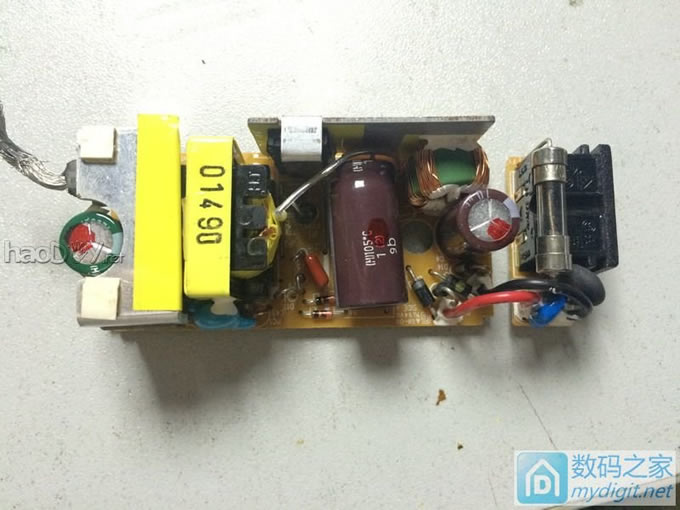

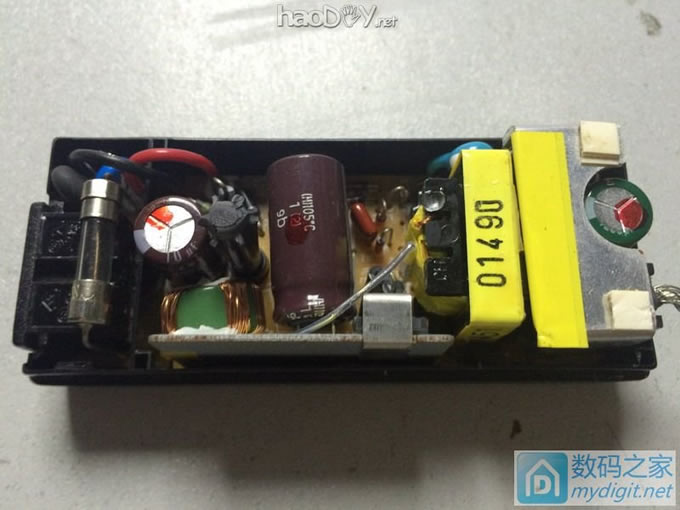

电源主板

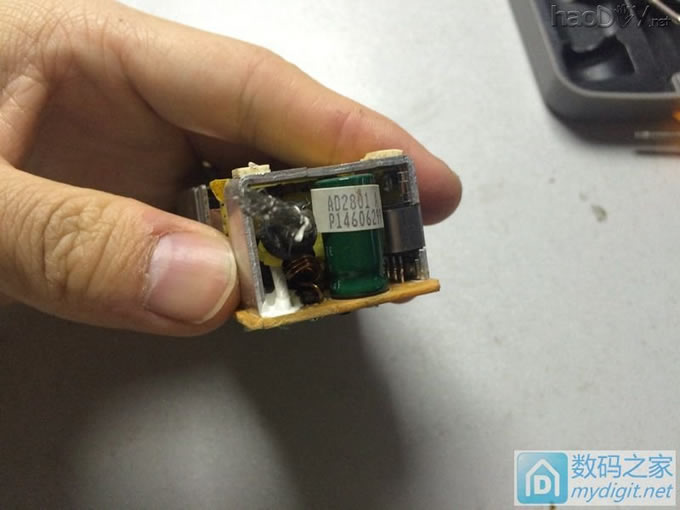

低压部分，π型滤波，空间很挤

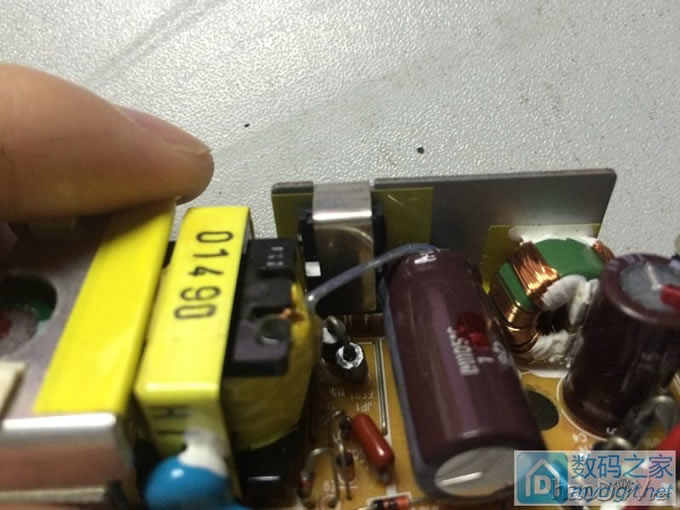

肖特基采用卡扣方式固定

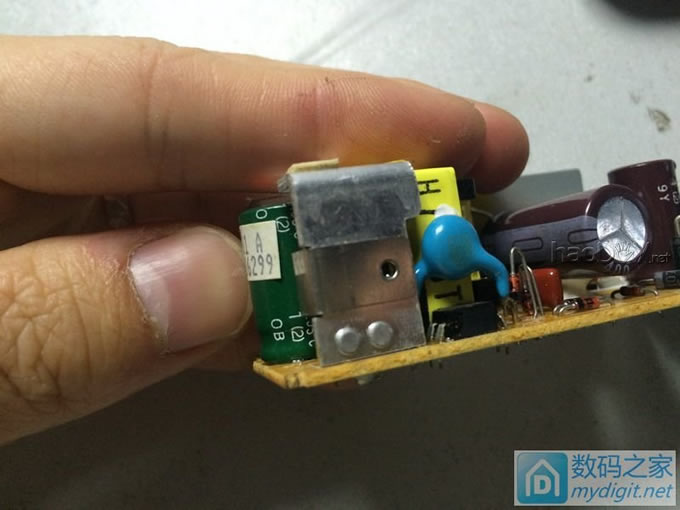

主开关管也是这样的

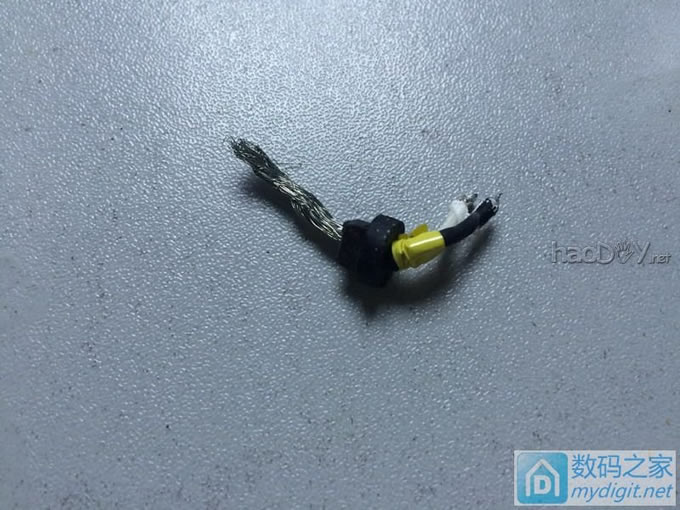

拆下输出线
电感已经断裂了，但并不会有很大影响

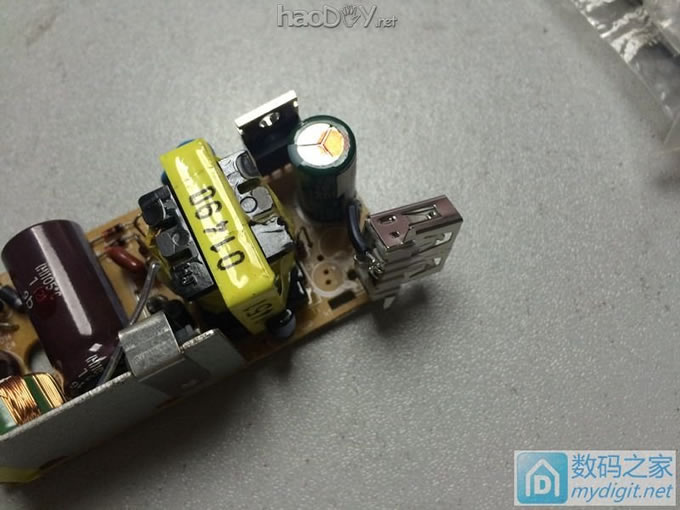

放进USB插座试试，突出了好多

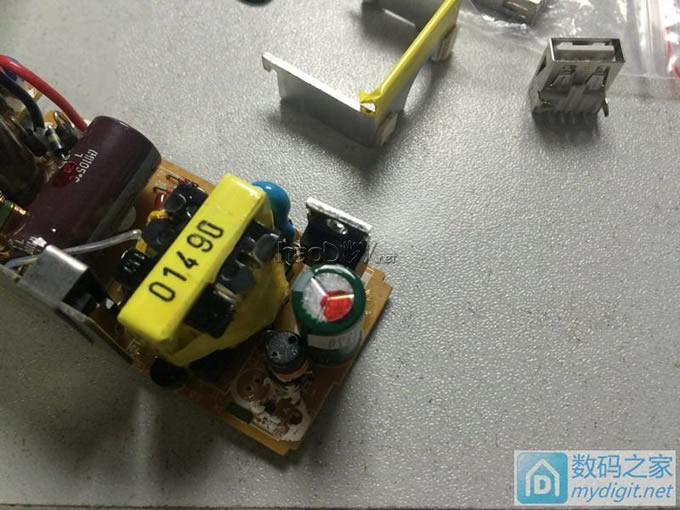

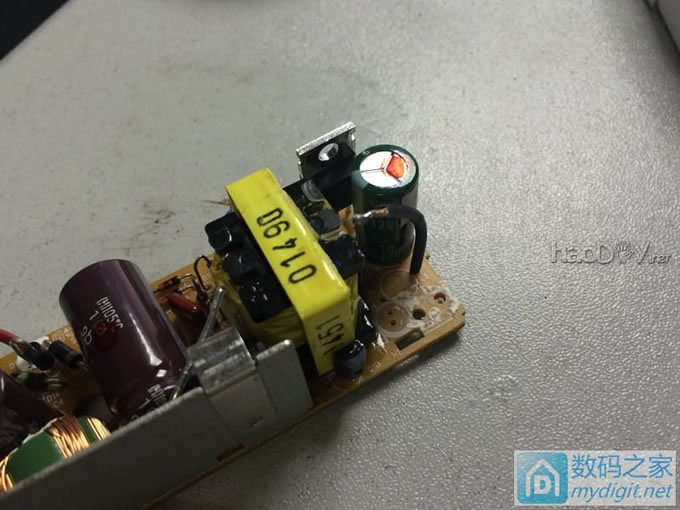

拆下散热片，给USB插座找空间

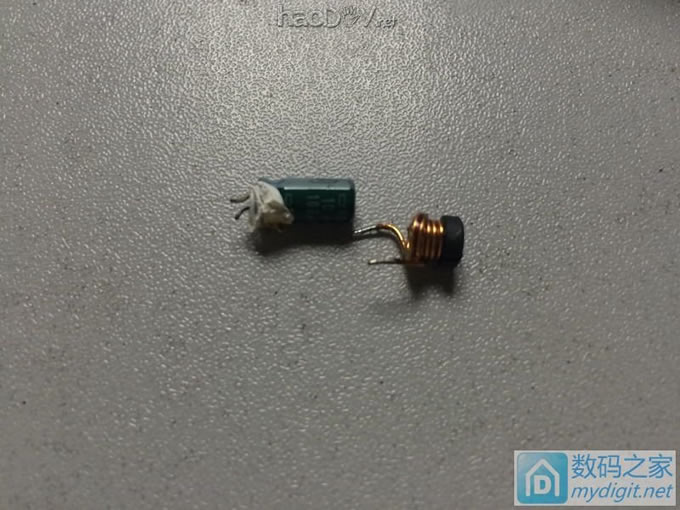

拆下π型滤波部分
这下空间正好了

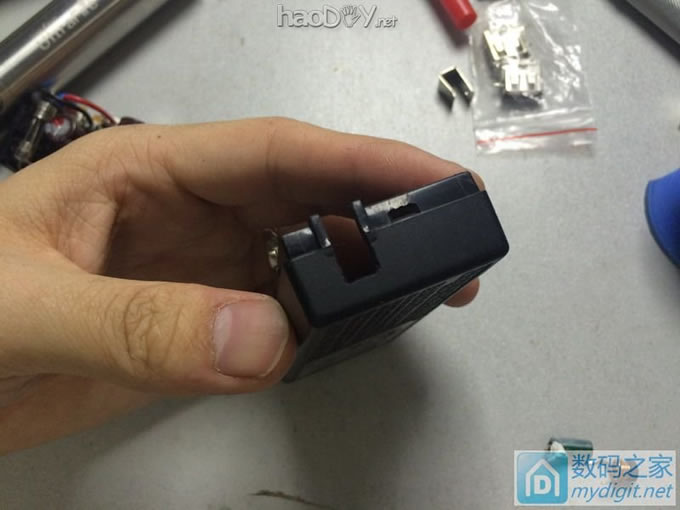

外壳开孔

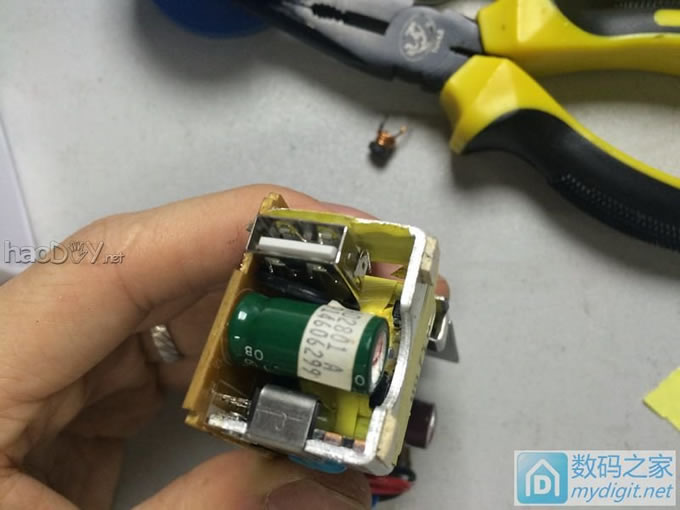

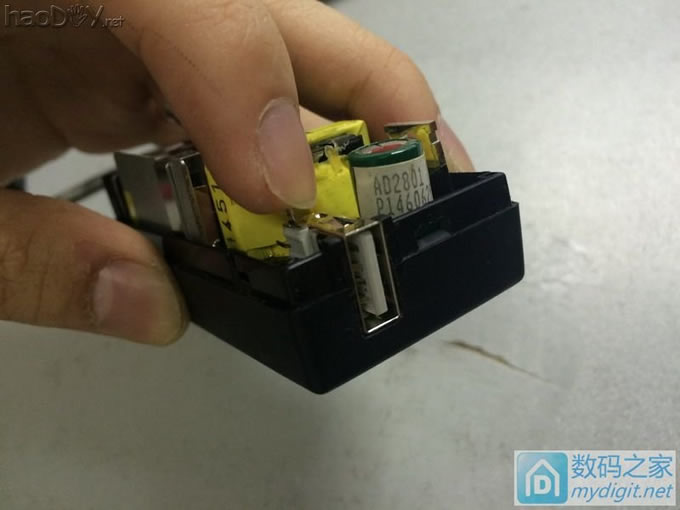

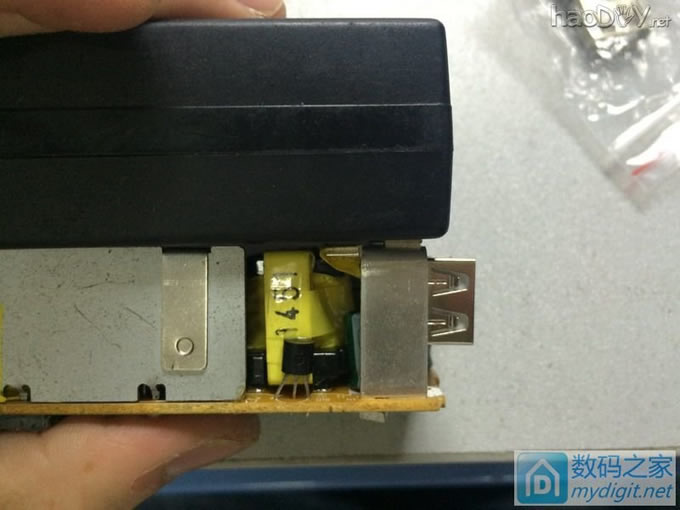

放进去试试，很合适

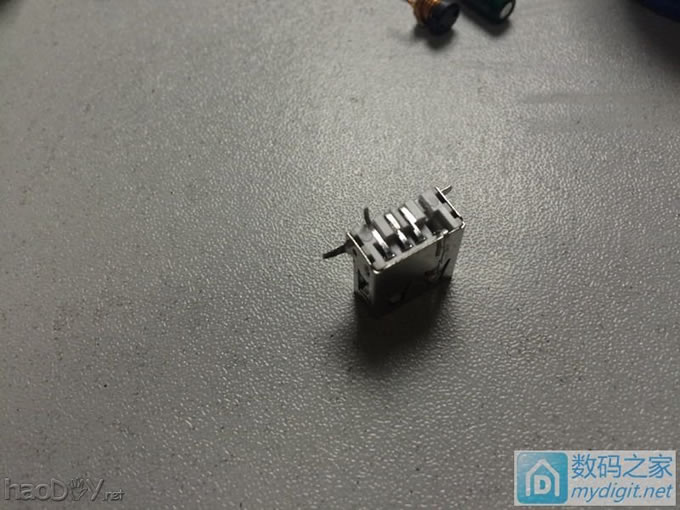

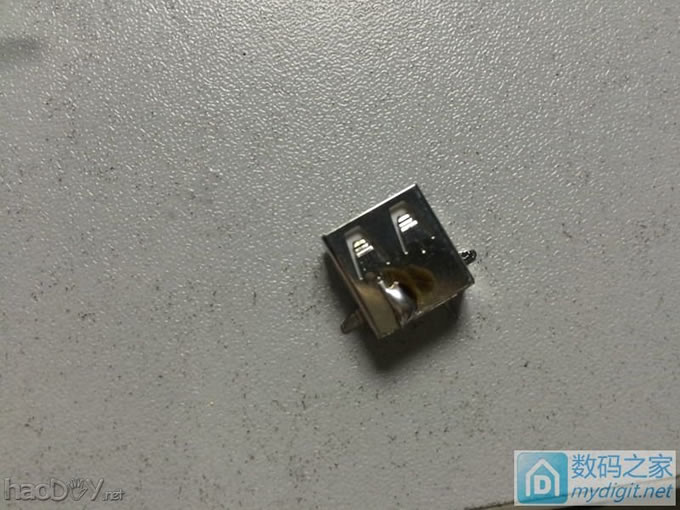

USB座处理一下
负极接外壳

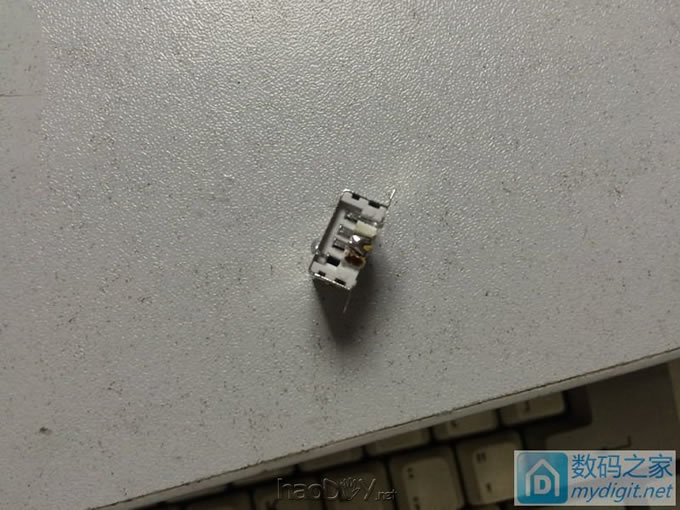

信号脚短接

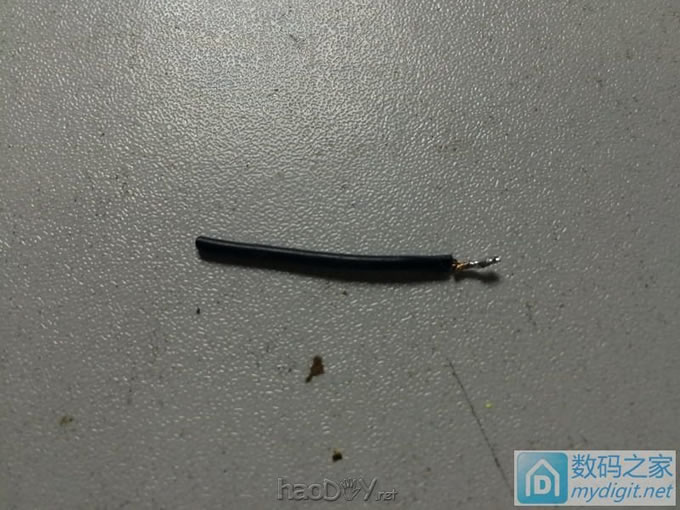

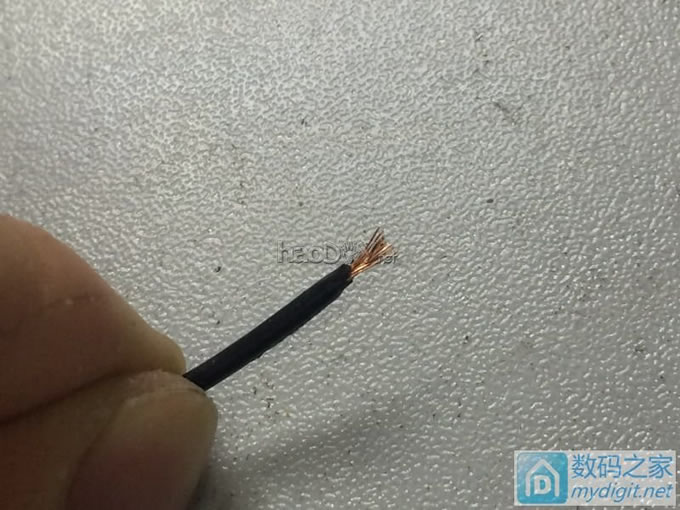

找一根铜线做正极
线还可以
焊接正极线，从电感位置引出
先焊好USB正极

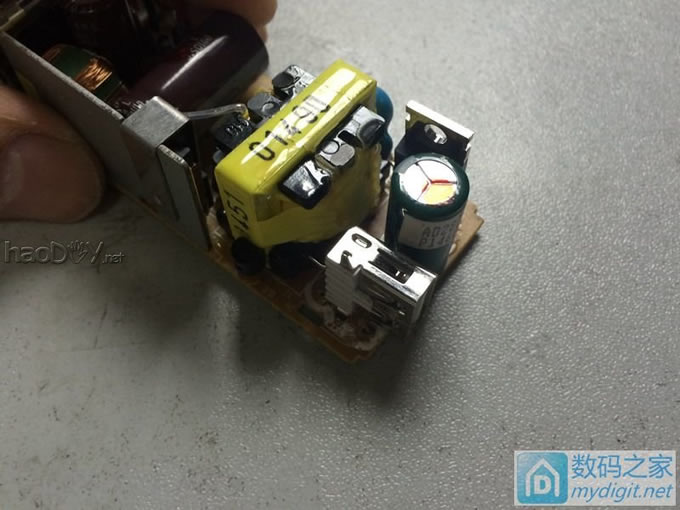

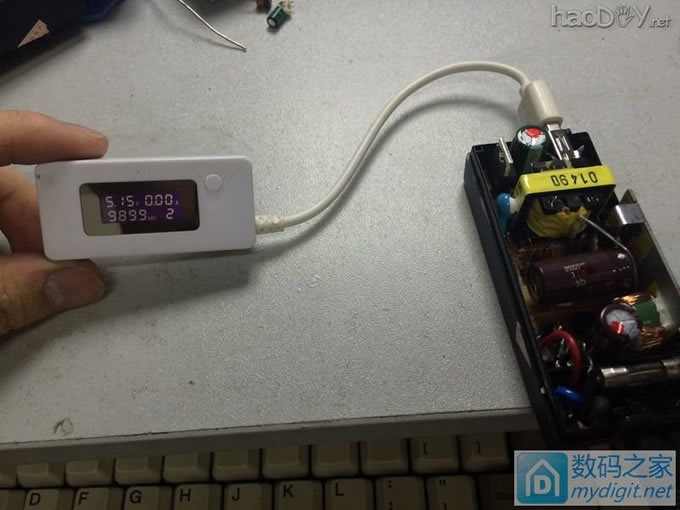

接好测试一下，没问题

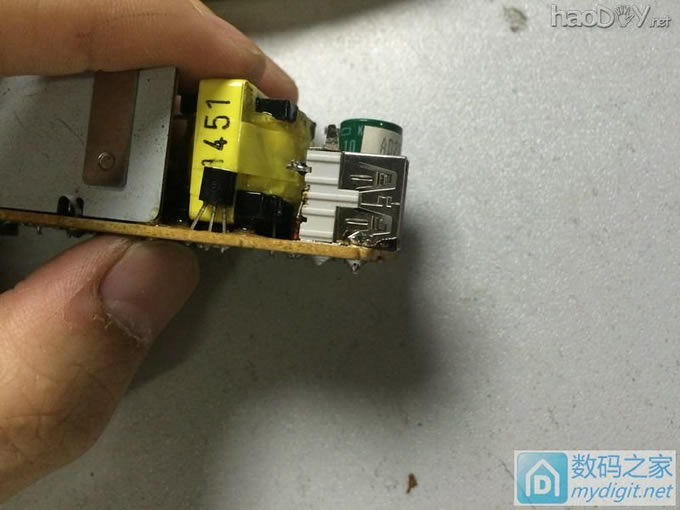

为USB座做加强，用了一段三极管的引脚

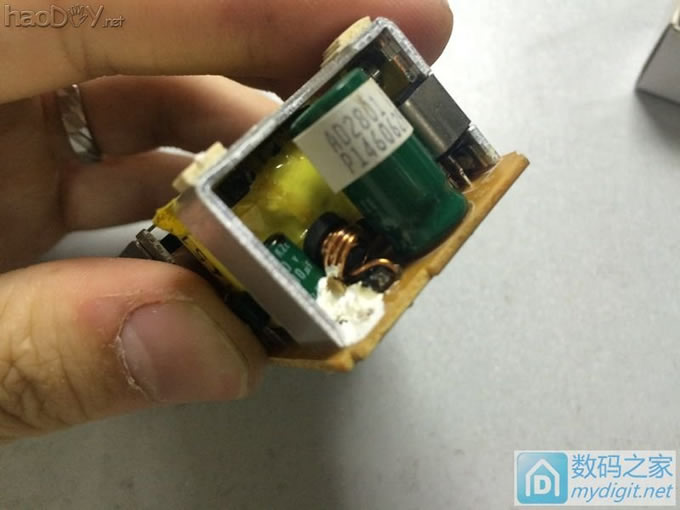

焊接到原正极焊盘上，由于拆掉了电感，这部分是被孤立的

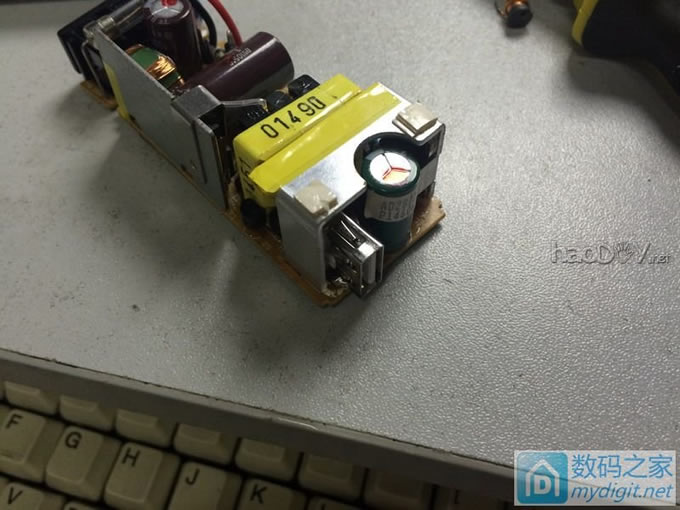

装回散热片

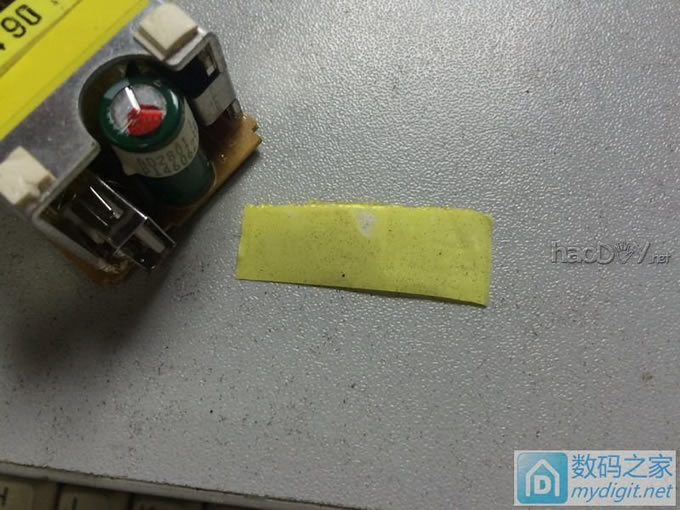

贴一块绝缘贴纸，因为旁边的散热片是接肖特基背板的，是正极
贴好贴纸的样子

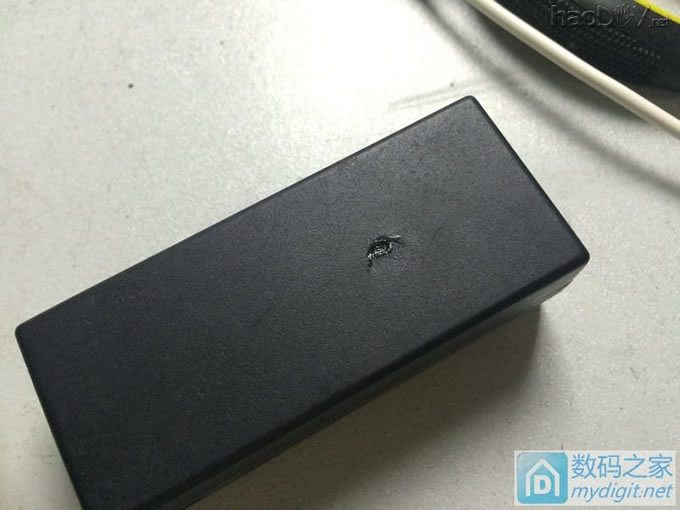

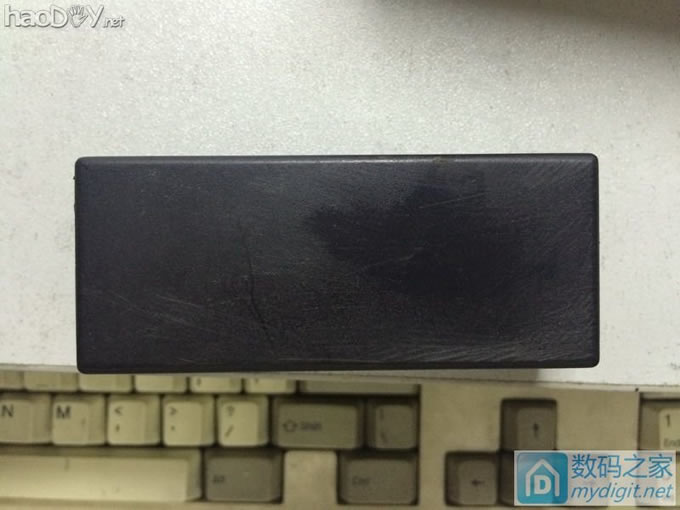

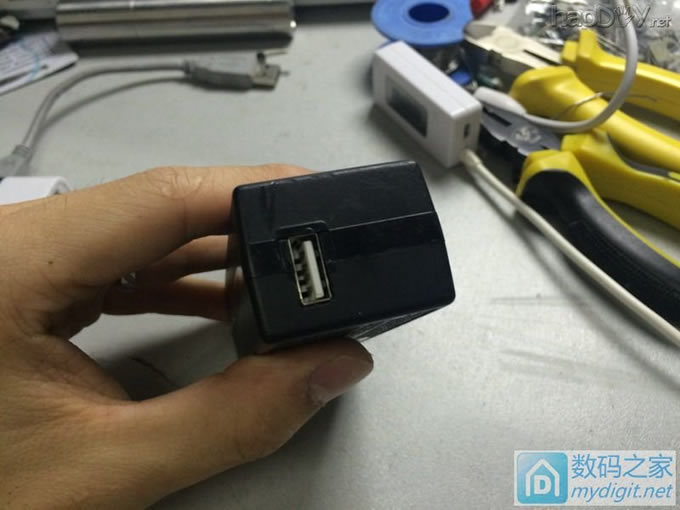

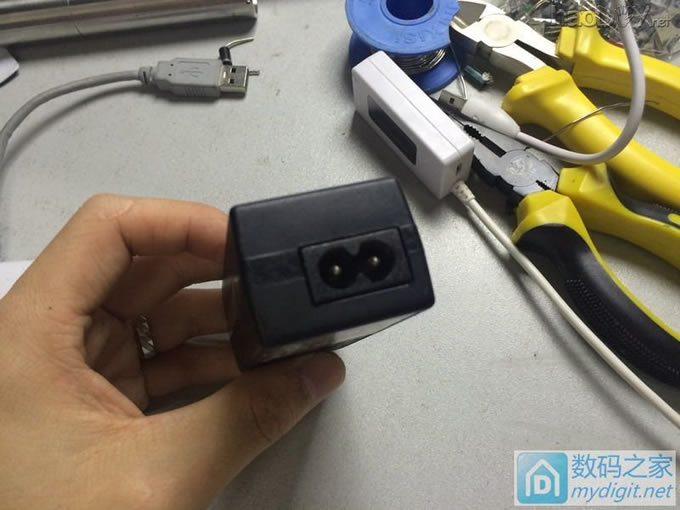

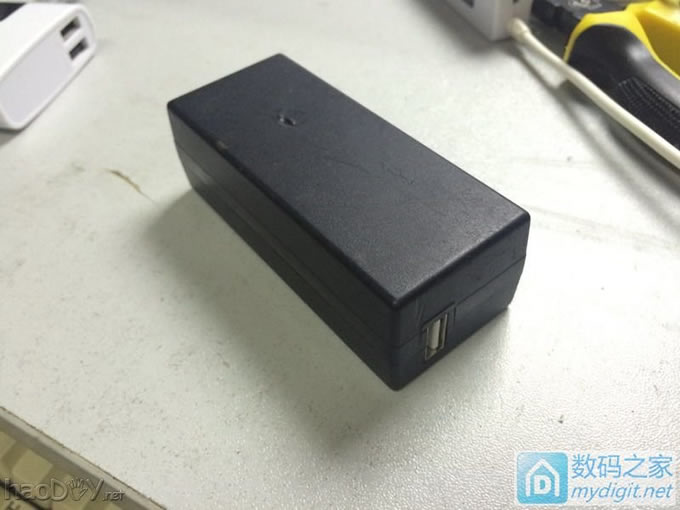

盒盖，看起来还是不错的  USB插座一侧  电源输入一侧  然后处理那个被拉断的螺柱  效果怎么样，大家猜猜是怎么弄的  (责任编辑：admin) |
