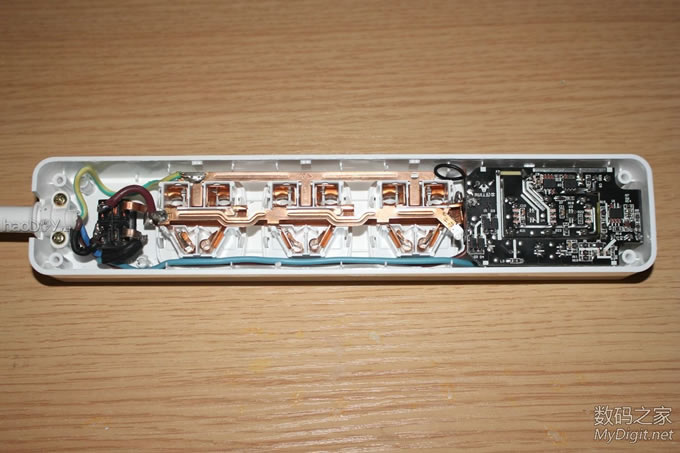

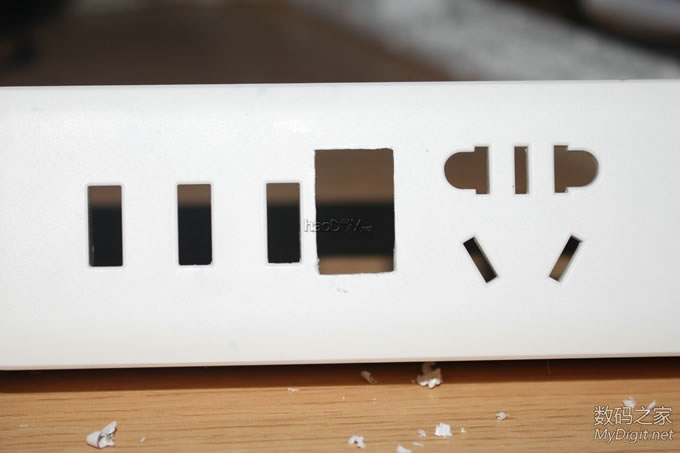

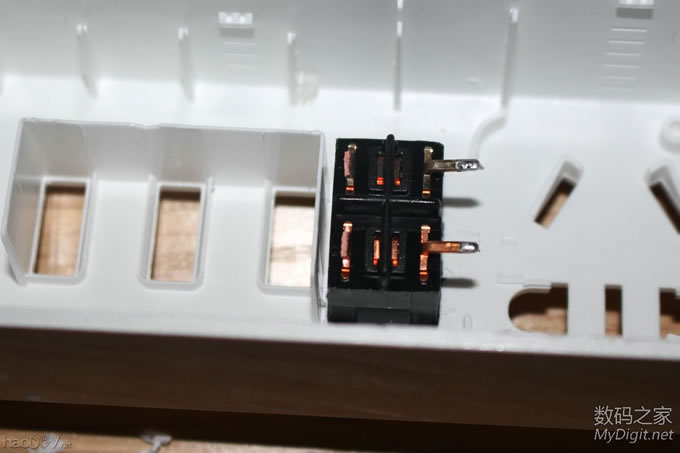

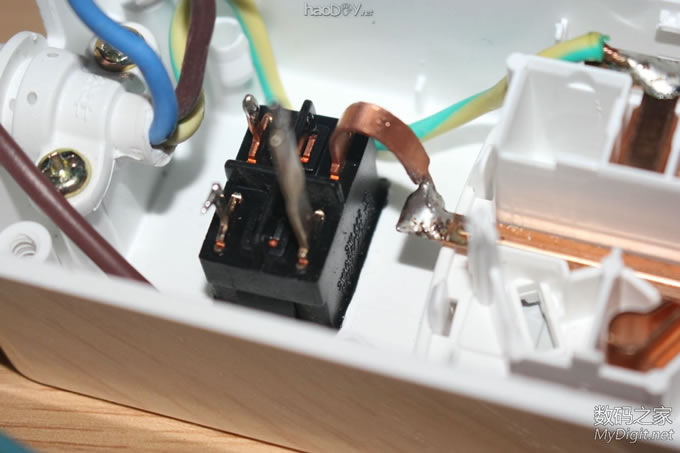

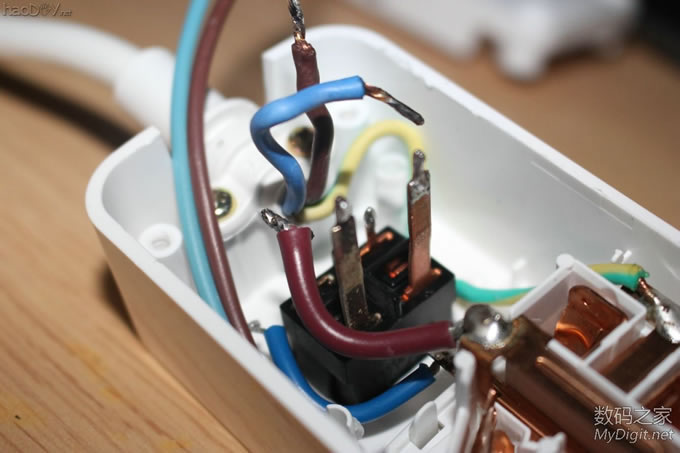

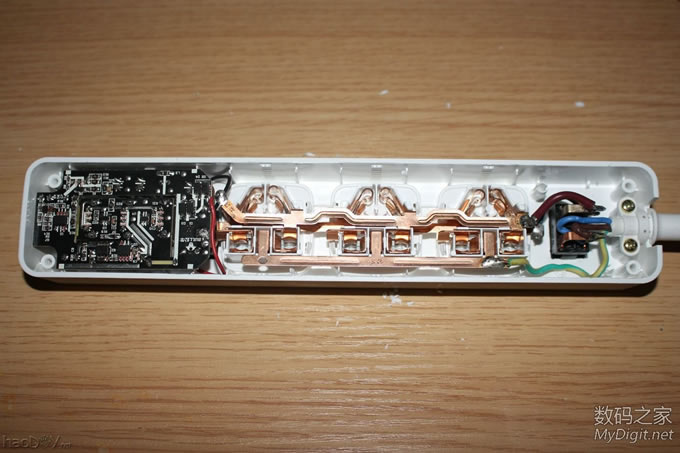

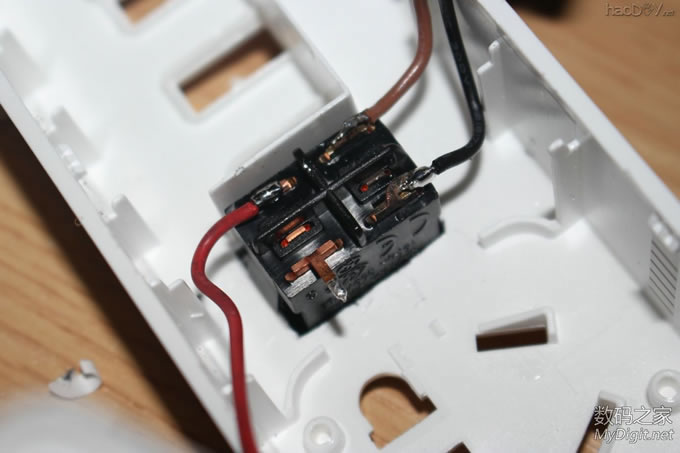

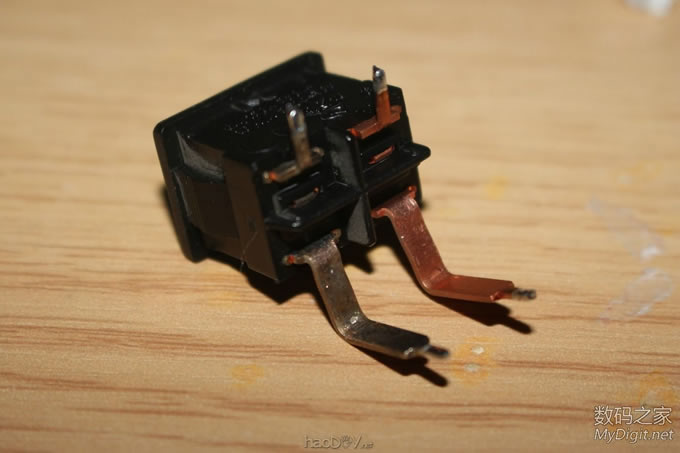

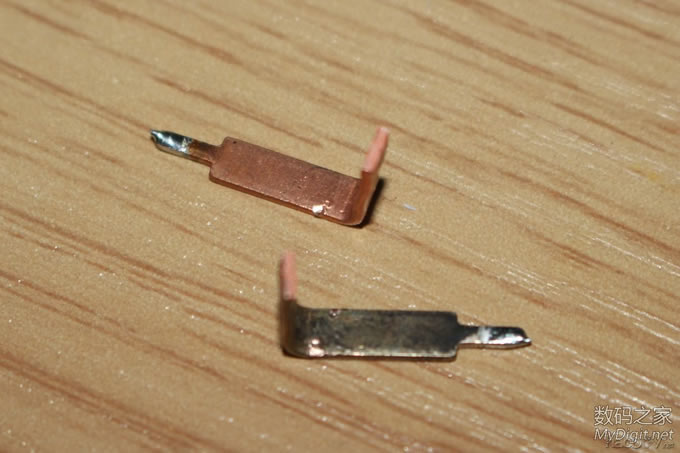

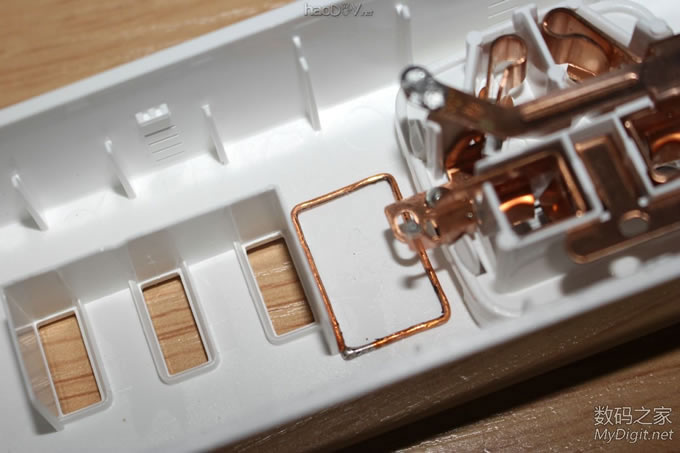

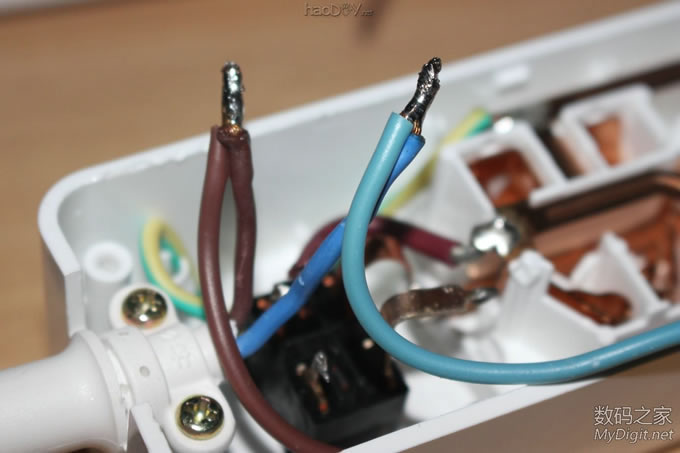

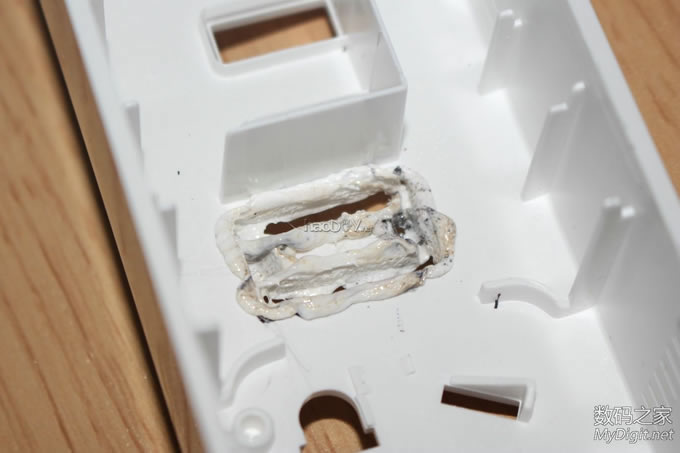

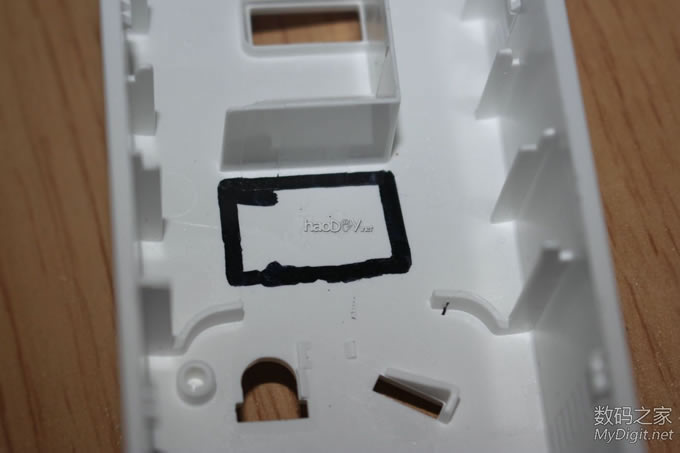

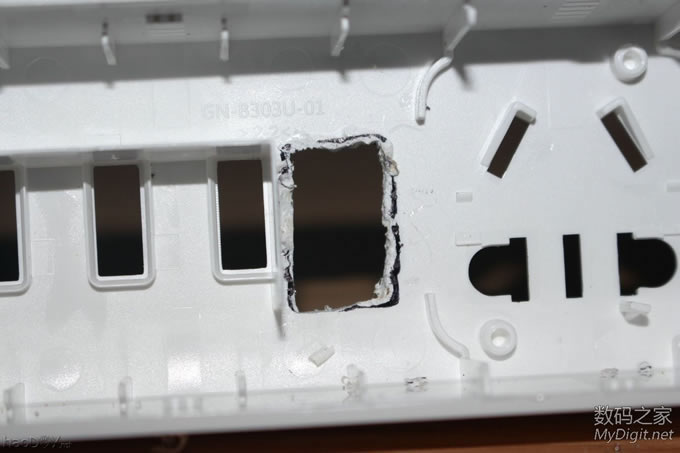

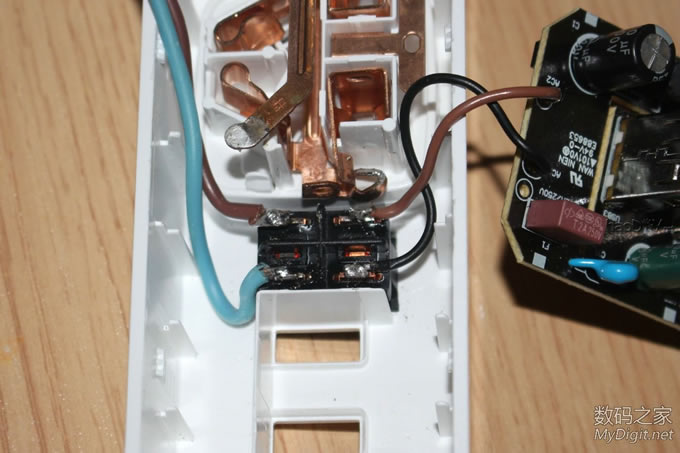

前阵子免费拿到的公牛电插座（型号GN-B303U），详见拆解贴：http://bbs.mydigit.cn/read.php?tid=1345460  大家都在讨论和小米太像，今天就给它整容一下（图片摘自网络）  改造前来两张完整的外观图吧   改造点一： 公牛和小米的最大区别就是开关了，公牛采用的是电子开关，通过继电器控制的。 好处是：使用微动开关 只需轻轻一按即可打开或关闭电源。 坏处是：1.外来电断电后继电器就会处于断开状态，必须手动再按一次才能通电；2、使用电子开关 也意味着有负载，即使插板出于关闭状态也有电流消耗；3、电子开关长期处于通电状态也存在安全隐患。 所以要把电子开关改造为简单的船型开关，而且是火线零线双切开关  改造点二： 和小米的一样，USB部分没有独立的开关，也需要给它加个独立的开关  楼下继续...... 改造前的准备 选料，选用的开关是大电流双切（火、零线）船型开关 大家都说用白色的好看，无奈我手上只有这种，专门TB购买就不值得了，不好看不要紧 实用最关键  这种开关TB上有卖，不过像我这种引脚的就没有了，我的拆自富士施乐激光打印机（三星OEM同款）， 一台打印机才拆出来一个，一共拆了十几个  参数，8-128A？  再次把电插板拆了，详细拆解图见拆解贴http://bbs.mydigit.cn/read.php?tid=1345460  开关定位  开模 给开关开孔，找来电感  需要电感上的铜线  掰直  绕在开关上  简单的开孔模具成型了  电烙铁焊接起来  开孔 把原来的按键帽拆了  直接就可以扔垃圾桶了  模具出场  油性笔标记  作案工具亮相  用力而又小心的削啊削  第一个孔开好了  还算满意，毕竟只有简单的铜丝和刀具  安装开关   搞好合适  拆掉电插板原来的电子开关    焊接引线（焊接不太理想，帖子底部有更新后的优化焊接）  把进线也焊接好，双切开关比原来的开关（甚至是小米插座的开关）都要安全，因为把火线和零线都切断了，不会因为“回路”而出现安全隐患    第一个开关安装完毕  效果预览，自我感觉满意
进行USB增加开关处改造

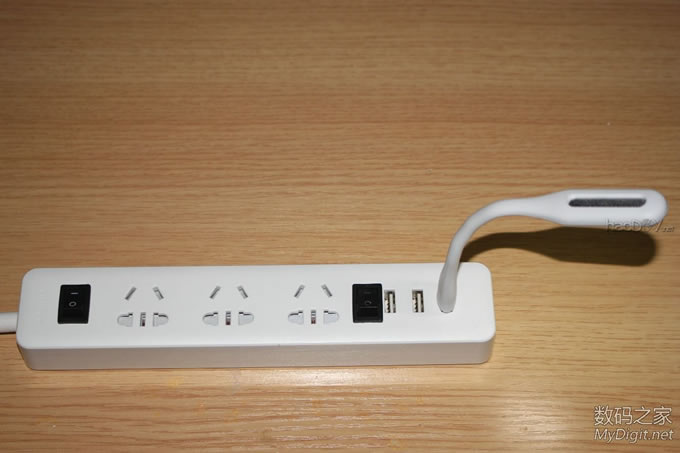

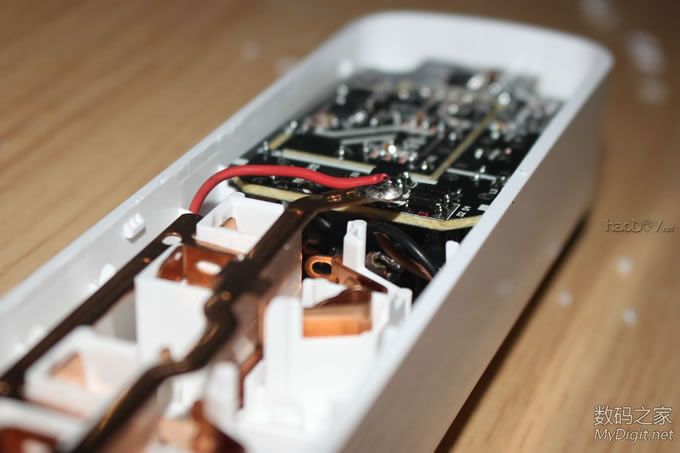

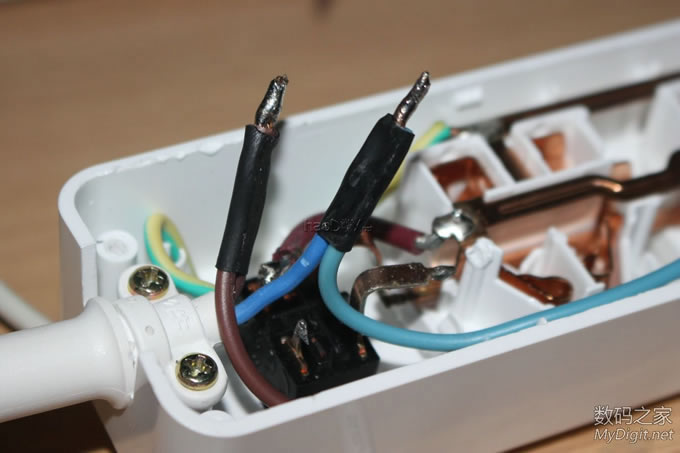

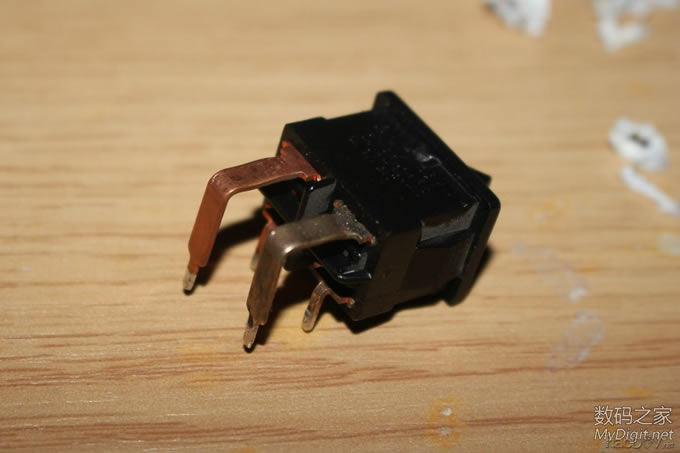

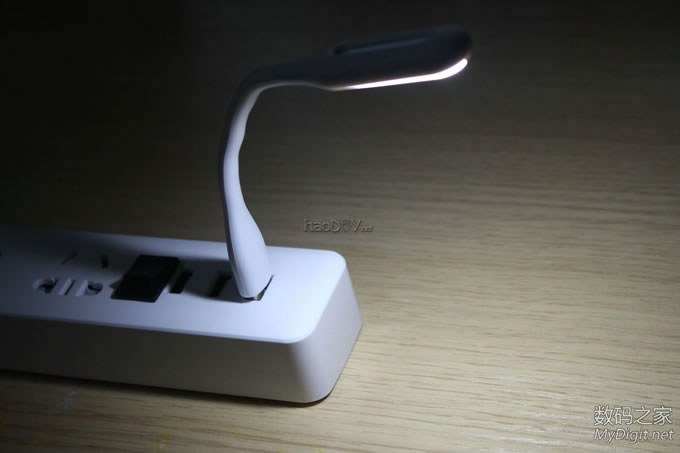

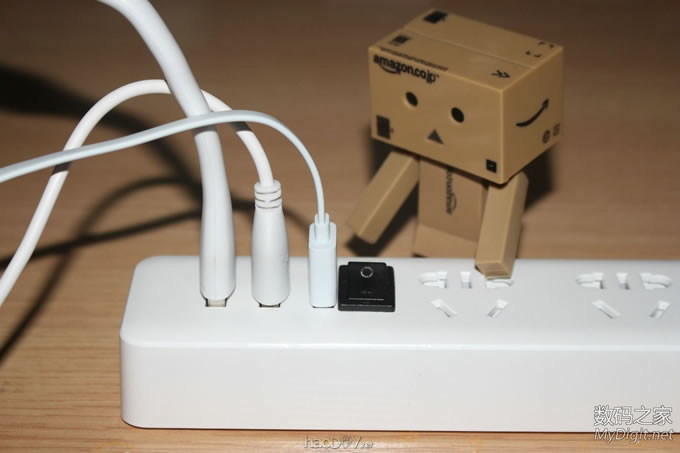

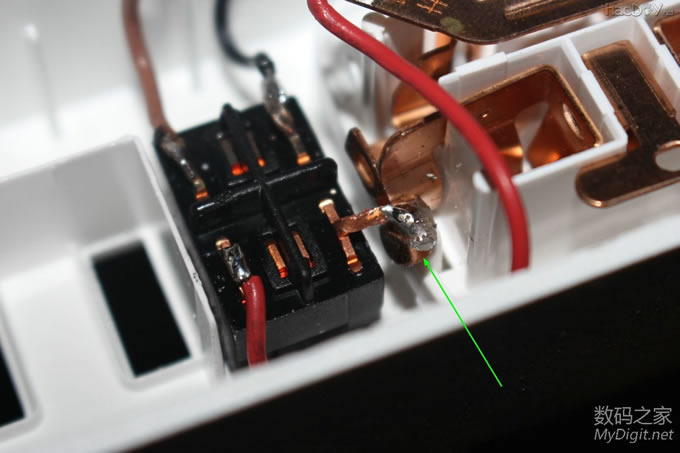

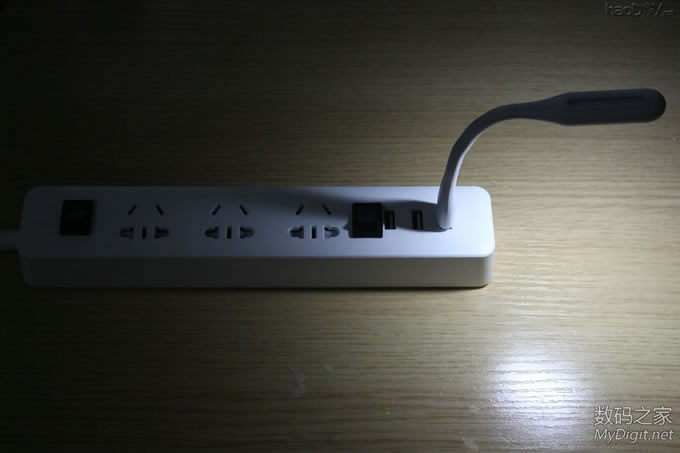

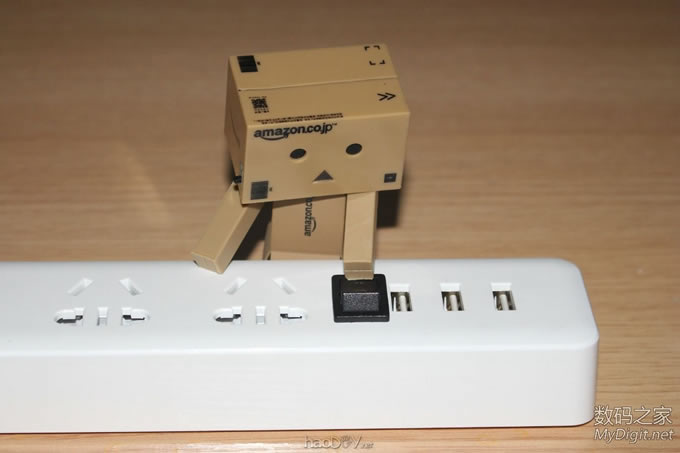

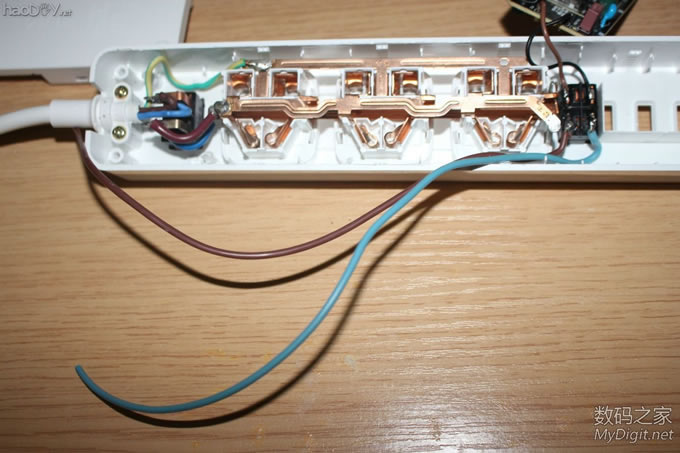

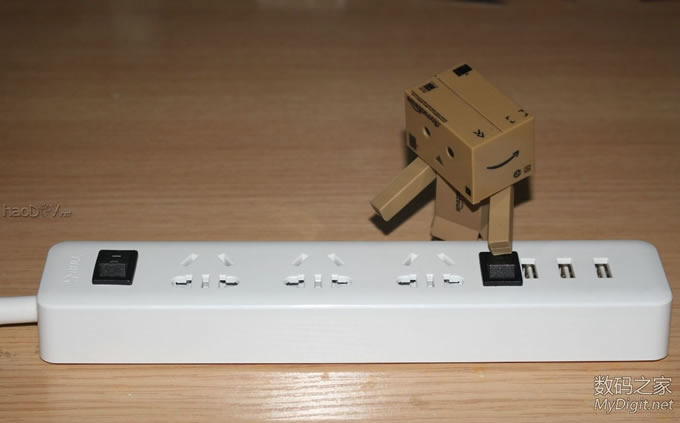

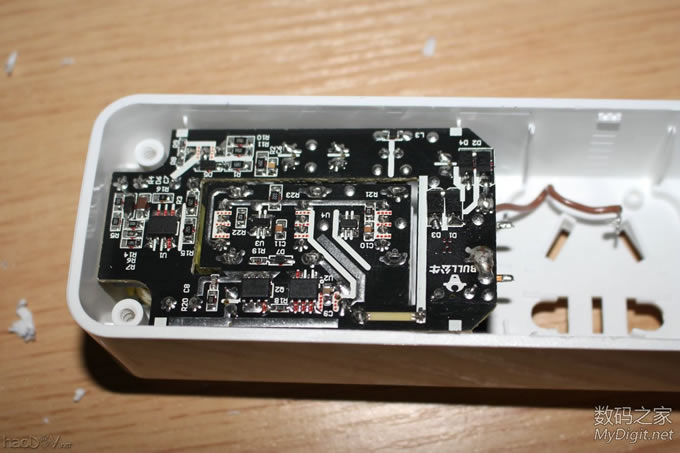

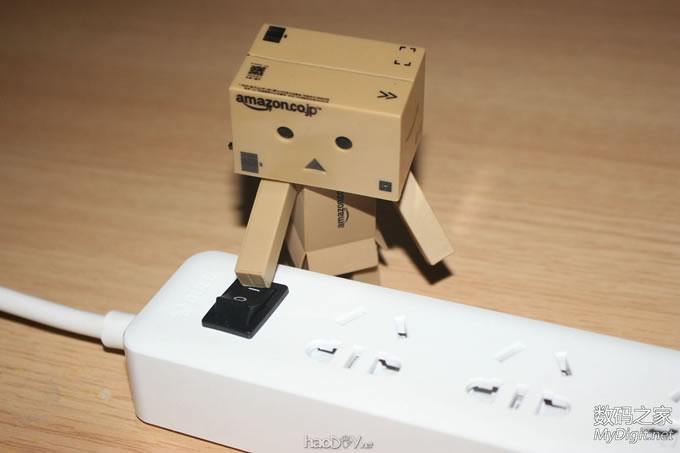

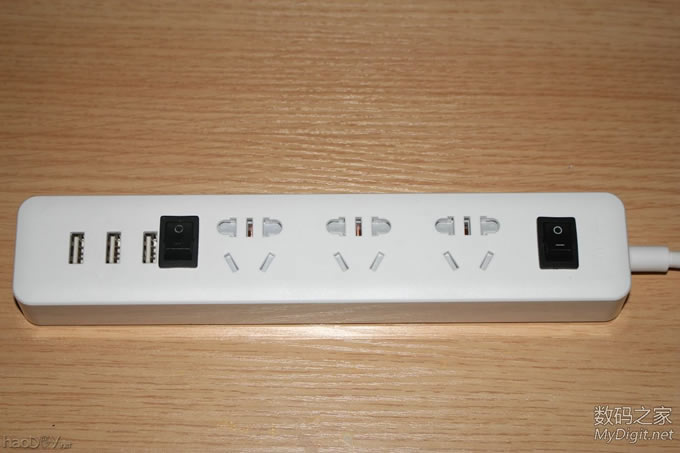

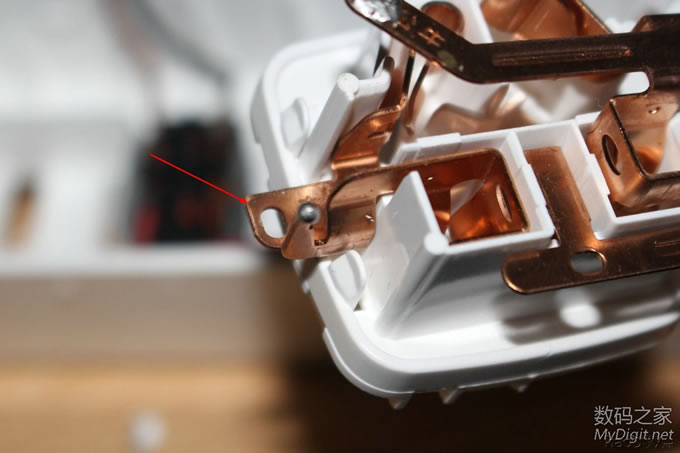

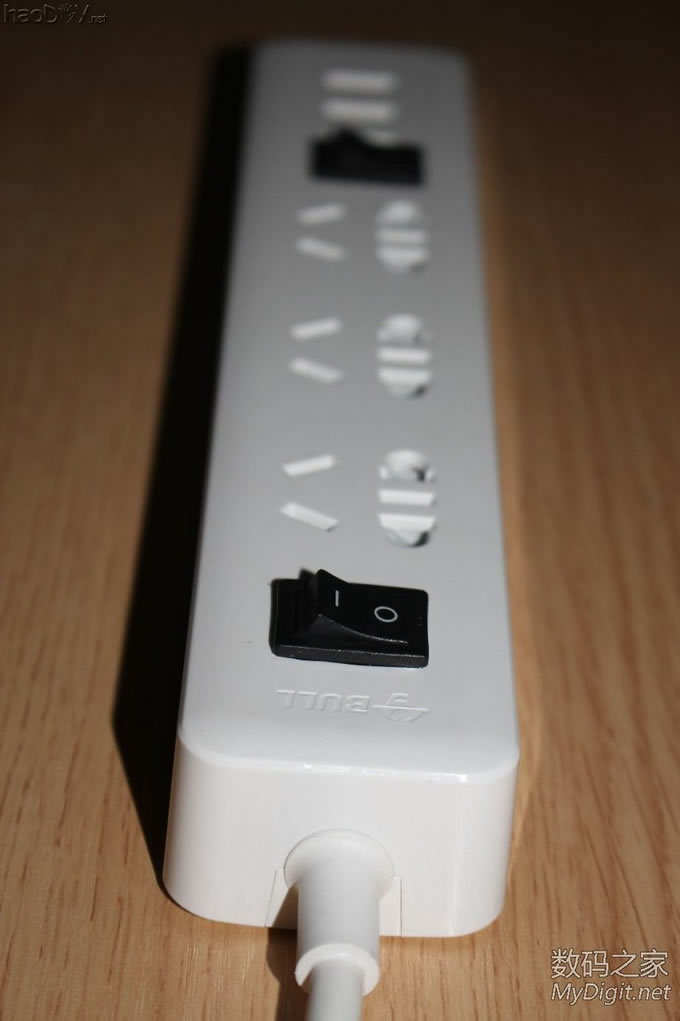

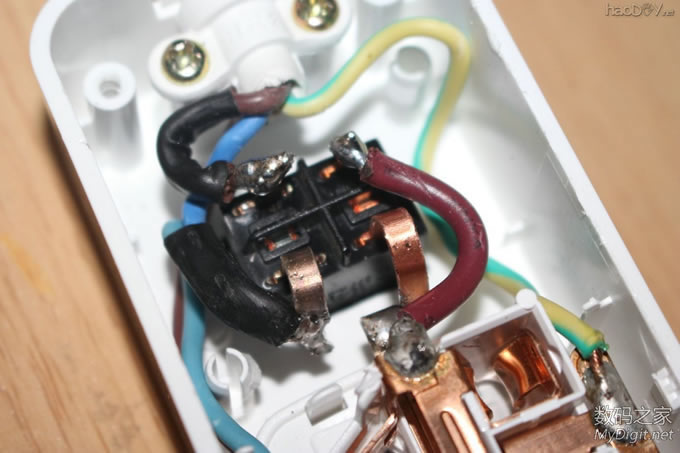

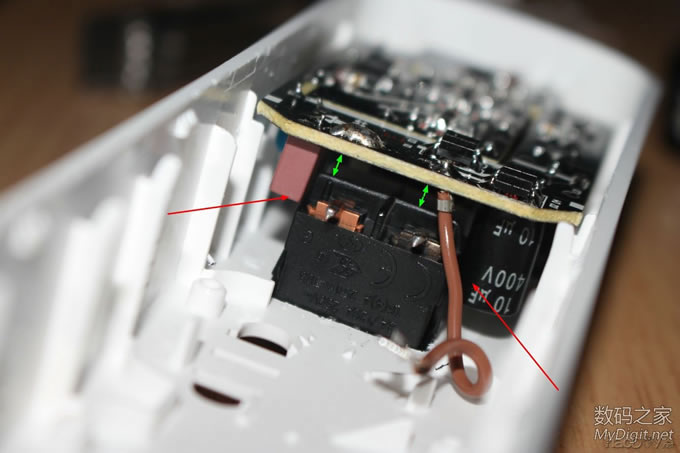

(责任编辑：admin)先拆掉变压器  空间有限，这个位置是最合适的了  一会得把这个突出来的铜条处理一下，不然会顶住开关  定位 #p#分页标题#e#  标记  由于这次开孔不一样，直接用刀比较费劲，先用电烙铁粗略开孔，然后再用刀削平整  有点粗糙是吧  用刀削平整就好看了  这里位置有限，开关的引脚要砍掉    处理好引脚后就可以安装进去了  把变压器装上，看看是否有足够的空间  两侧的位置刚刚好，开关和电路板的距离也足够了  焊接引线  这里要处理一下  这里就不用导线了，直接和铜条焊接  安装回去  手术很成功  这就是整容后的公牛了，从此不和小米撞板啦  下面来几张特写      ===================================【更新】 =================================== 看了大家的回复，吸纳意见，发现改的不太合理，给USB供电需要控制两个开关才行 所以马上就进行了线路改进，把USB线路飞线到进线，跳过第一个开关，实现高压插座、USB供电 分开独立开关控制 再一次拆开给公牛动手术 把USB供电引线断开，飞线到主电进线（跳过第一个开关）  因为距离变远了，所以飞线用的线也和主进线用的一样粗（大概2.0平方多股线芯）  第一个开关这里也拆掉重新接线，开始处理得不太完美  其中一条就不用导线了，直接用开关的铜条和插板的铜条进行拼接  通往USB供电的飞线和进线并在一起  用热缩管套着  最后焊接到开关上  再一次大功告成  再一次有请我们的模特儿出场     有人说开关会挡住USB口，其实是不会的  有人说用白色的开关好看，这个就见仁见智了，主要是我手上只有黑色的，而且这种大电流双切的质量更好，而且是拆机不用钱的（TB买就不划算了） 其实黑色也没有不好，黑白配还更显眼一点。 [ 此帖被欠你一夜情在2015-09-09 22:43重新编辑 ] |
