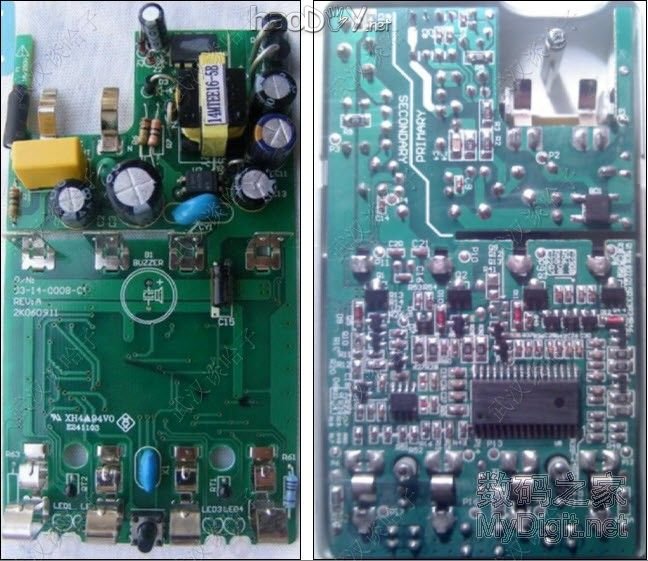

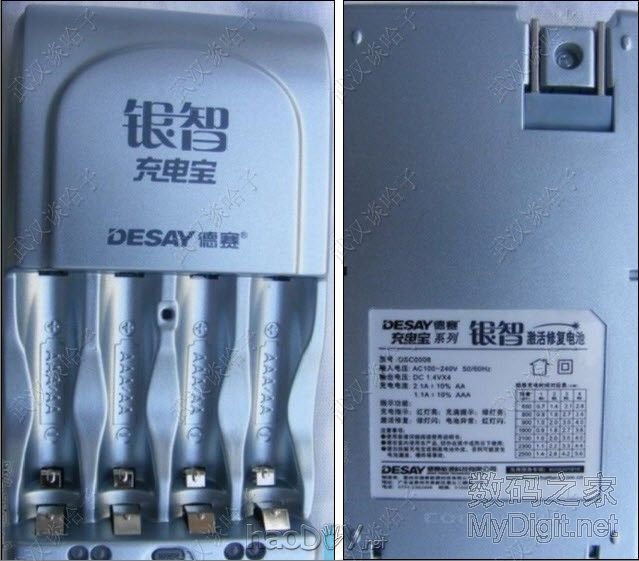

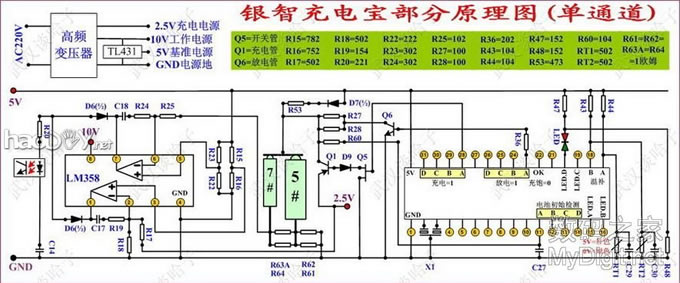

第一篇…德赛银智充电器部分电路原理图 先来了解银智的几个工作方式(LED状态): 上电 : 红灯闪一下转绿灯闪一下 充电 : 红灯长亮 充满 : 绿灯长亮 修复 : 绿灯闪亮 拒充 : 红灯闪亮 既然要玩转，先来看看外观视图、PCB视图、原理图 为了简洁分析，这里画出单通道电路，开关电源部分都大同小异所以省略。

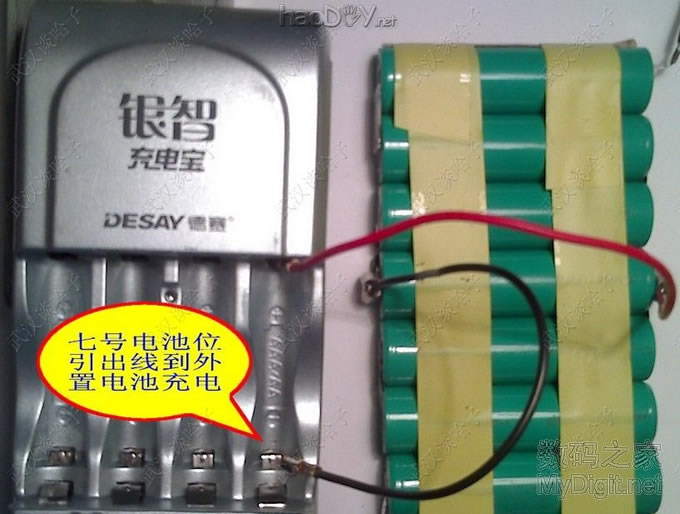

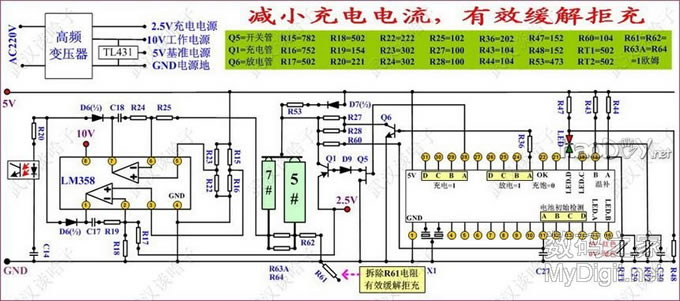

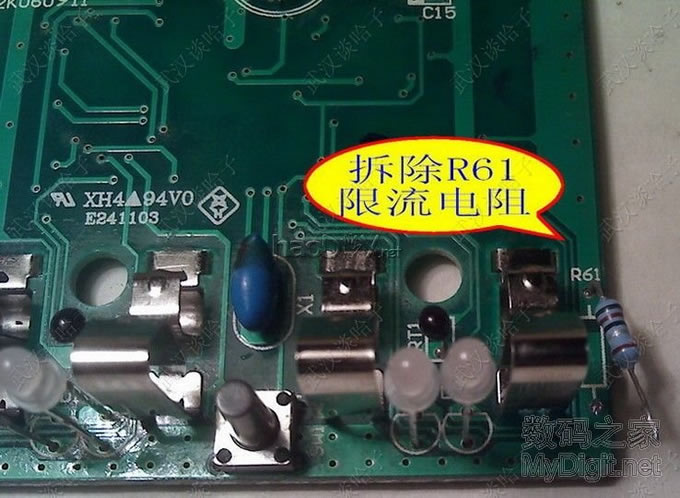

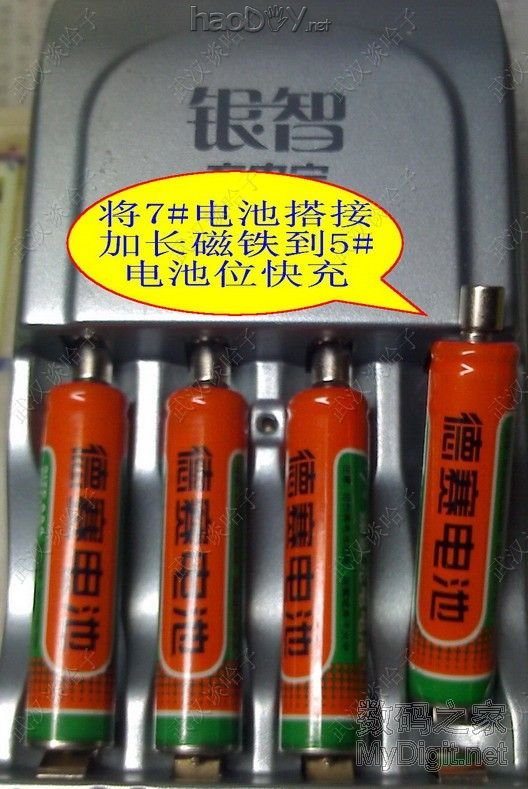

未完待续…非专业折腾，欢迎拍砖 非专业分析（A通道）： 1、电池空位时，5V电压由D7经R53、R60到单片机P11脚为高电平， 被检测为无负载，单片机封锁。五金正负极电位为5V左右。 2、电池载位时，单片机P11脚电位被电池下拉为低电平(不为0V)， 被检测为有负载，单片机开始工作，由P28脚发出三次检测脉冲 (关于电池检测将在后文说明)。若电池检测通过，则发出上升沿 充电脉冲，经Q5反向到D9触发Q1，将2.5V充电电压送到电池正极 充电，同时红灯长亮表示充电状态；若电池检测未通过，则单片 机报错，红灯闪亮表示拒充。 3、充电电压2.5V经R17R18R19C17网络，送至运放A作电压检测。电 源地经R61R62并联到五号电池位负端，再经R64R63A并联到七号 电池位负端，通过R25R24C18网络，送至运放B作电流检测。 4、如果电池内部开路，形同于电池空位。如果电池短路，单片机P11脚 电位被拉为0V，单片机封锁， P28无脉冲输出。 5、当充电过程中，温度上升到极限值时， 负温热敏电阻RT阻值下降， 将单片机P17脚电位拉低，单片机封锁输出，充电停止，直至温度 降低后，RT阻值升高，继续充电。 6、当电池充饱，红灯长亮转为绿灯长亮，转入涓流充电。同时单片机 P22脚发出OK信号(报警功能将在后文详细说明)。 7、在修复模式中(修复模式包括六个阶段将在后文具体说明)，当放电程 序激活时，单片机P23脚发出高电平，由R36 触发Q6，电池正极经R27 R28并联对地放电。 8、工作状态显示为两脚封装双色LED 当空载时，单片机P15脚（图中画为D通道P20）输出虚电平，LED经R47、R48分压，无压差不发光。 当充电时，单片机P15脚（图中画为D通道P20）输出高电平，LED经R47、R48分压，正向导通红色发光。 当充饱时，单片机P15脚（图中画为D通道P20）输出低电平，LED经R47、R48分压，反向导通绿色发光。 未完待续…非专业折腾，欢迎拍砖 第二篇…减小充电电流，有效缓解拒充 很多智能充电器都存在拒充衰老电池的想象，银智也不例外。为了有效缓解拒充现象，采取减小充电电流的方法。 由图拆除R61，增大充电回路电阻，拯救衰老的电池。 由原理图可以看到，电源地经由R61和R62并联到5#电池位负极，又经R63A 和R64并联到7#电池位负极。这说明7#位充电电流小于5#位充电电流。   进阶玩法: A : 将7#充电位正负极用“磁铁法”引出线连接到外置电池充电， 则充电电流更小，能更多排除拒充现象。（要关注电池温度） B : 将不拒充的7#电池搭接磁铁加长，放置到5#充电位大电流快充。   未完待续…非专业折腾，欢迎拍砖 第三篇…加装充满报警，让银智更智能 拆开充电器外壳可以看到原PCB上已经预留了报警蜂鸣器安装空位和原件焊接空位，可能是厂家考虑到用户怕吵省掉这部分。这么好的功能岂能放弃，直接找相应原件装上就行了。 效果 : 充电时红灯长亮，当充饱转绿灯长亮时，蜂鸣器同步报警。频率为2Hz，两鸣两停间歇报警 (责任编辑：admin) |
