[原创] DIY便携数码充电伴侣 (MC34063应用)

时间:2017-05-18 10:53来源:数码之家 作者:lm.cn 点击: 次
自制数码充电伴侣电路图参考设计资料。此电路可扩展在很多方面。大家来开发吧，下次将充电器电路也贴上。。。。|数码之家

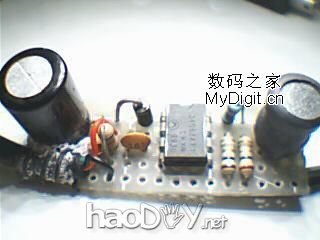

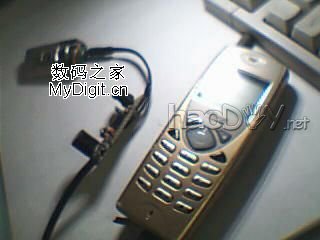

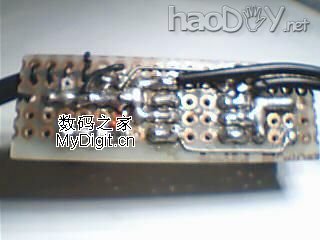

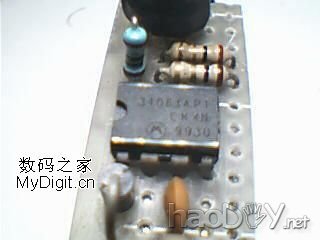

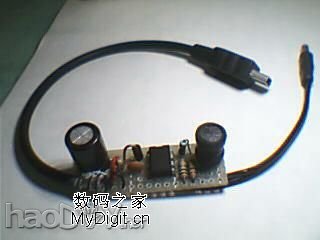

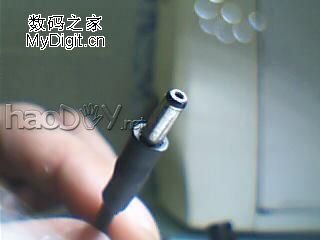

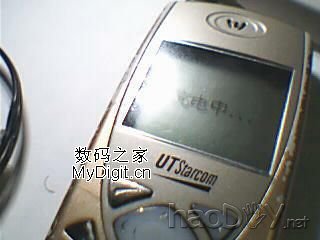

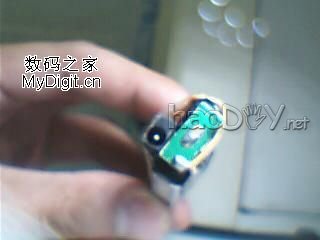

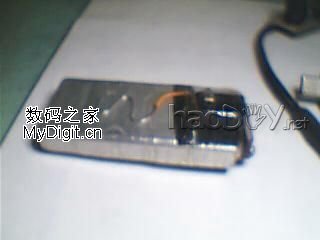

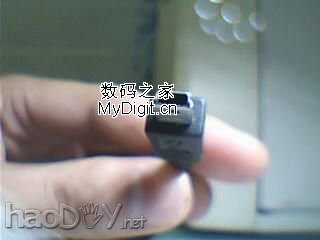

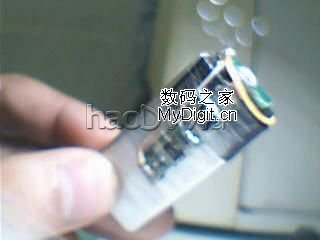

自制数码充电伴侣

电路图参考设计资料。

此电路可扩展在很多方面。大家来开发吧，下次将充电器电路也贴上。。。。


  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
  • [原创] DIY便携数码充电伴侣 (MC34063应用)
此电路为升压电路效率比较高（９０％），即将3.6v（一节锂电电压）转换为5.2v可为5v供电（如：使用USB）的数码产品供电或充电，非常实用。电路参数可依据设计资料，即可实现升压、降压、极性转换等电路。

本电路参数：
输入电压 3.6V
输出电压 5.2V
输出电流 150mA
输出电压波纹系数 4mV(pp)
工作频率  100kHz

元件取值：
Ct=174 pF
Rsc=0.565 Ohm
Lmin=21 uH
Co=1500uF/6.3V
R=180 Ohm
R1=5.1k
R2=16k
