自制最简单实用的锂电充电器

时间:2013-01-04 21:54来源:网络 作者:网络整理 点击: 次
免费提供各种电子制作文章、资料、图纸

廉价一个简质朴用的锂电池充电器

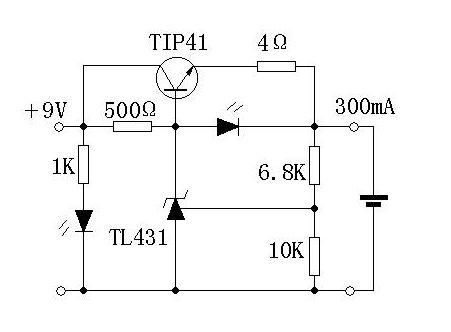

改变图中4欧的电阻可以改变充电电流，D1是电源指示，D2是充电指示兼限流。
调试时6.8K电阻用一10K微调电阻代换，用数字表监督电池电压到4.2V时，调10K微调电阻到6.8K即可。



自制最简单实用的锂电充电器
