脚踏发电机制作手机数码产品充电器

时间:2015-03-17 18:48来源:未知 作者:admin 点击:
相信很多朋友都有抖腿的习惯,这在人们眼里并不雅观,但是任何事情都会有两面性,如果可以充分利用抖腿时产生的动能,进而让它转化为电能为我们的手机等设备充电,那不就可以做到了所谓的物尽其用。为此,我特地制作了这个装置,利用我们不由自主的抖腿习惯

相信很多朋友都有抖腿的习惯,这在人们眼里并不雅观,但是任何事情都会有两面性,如果可以充分利用抖腿时产生的动能,进而让它转化为电能为我们的手机等设备充电,那不就可以做到了所谓的物尽其用。为此,我特地制作了这个装置,利用我们不由自主的抖腿习惯,将其转换成有用的能量,利用这个装置,可以为我们生活中的所有USB设备提供安全、清洁的能源。

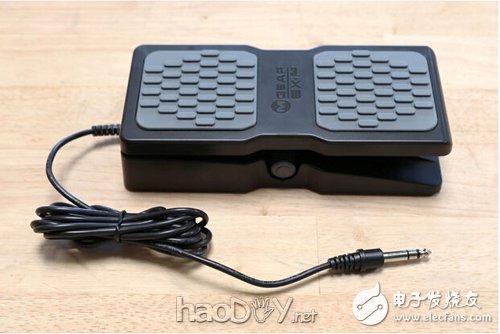

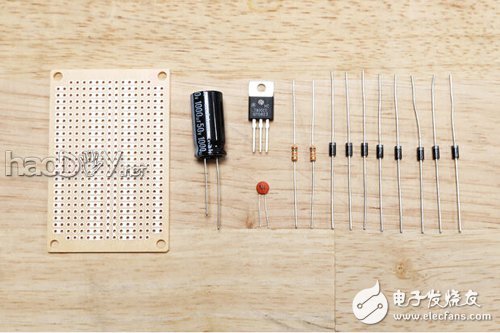

  1、准备材料

脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器

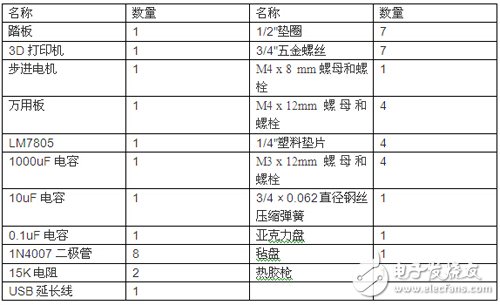

  材料如下:

脚踏发电机制作手机数码产品充电器

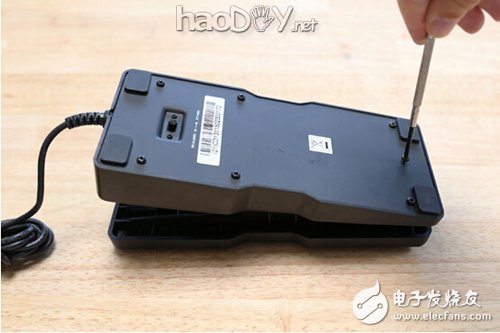

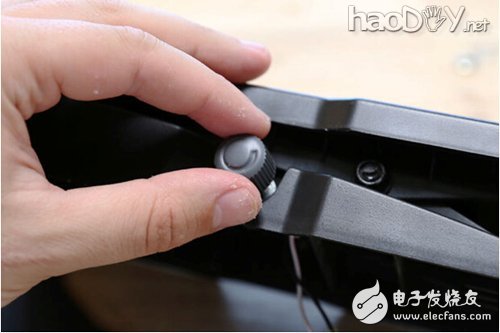

  2、打开踏板

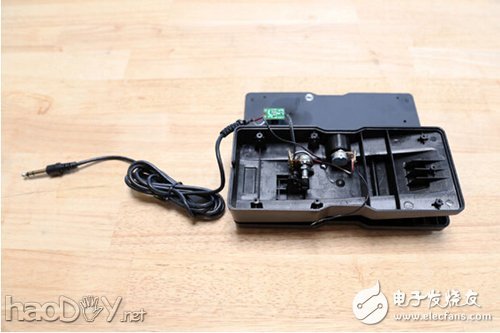

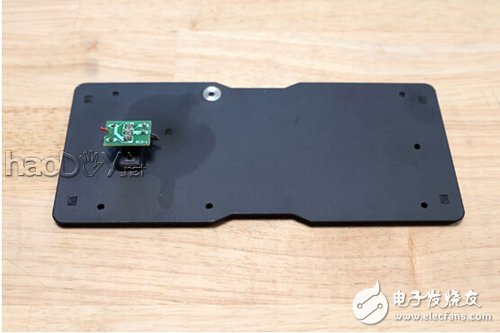

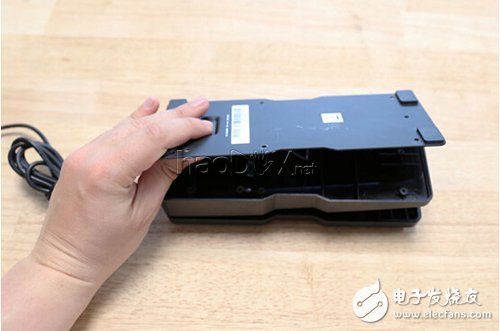

  拆掉踏板底部螺丝并打开踏板。

脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器

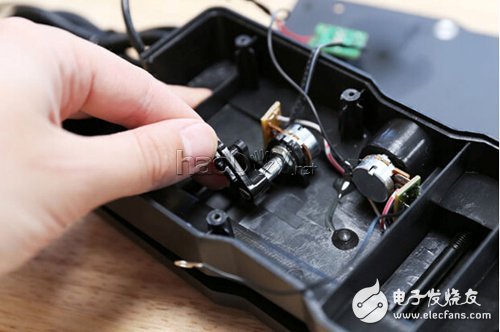

  3、卸下拉杆

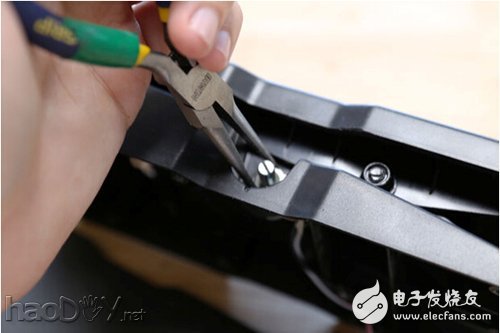

  把踏板里面电位器轴上的杠杆臂拆掉。

脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器

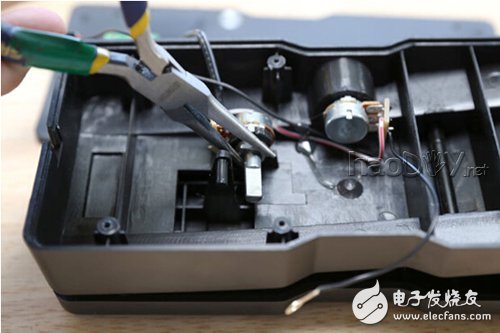

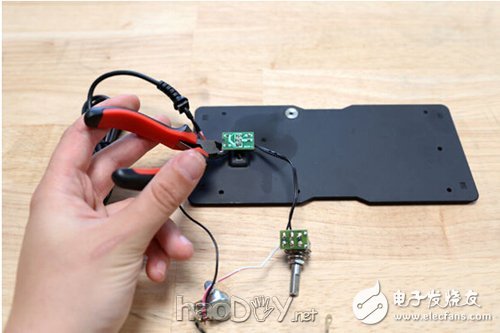

  4、拆下所有电路

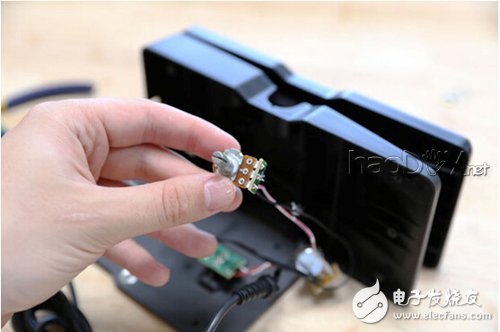

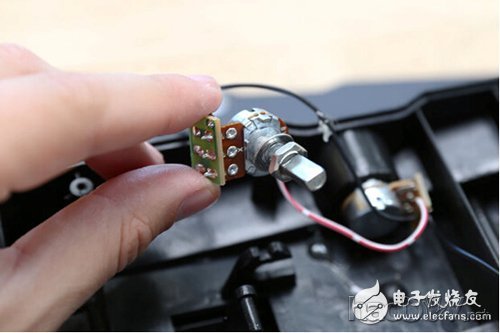

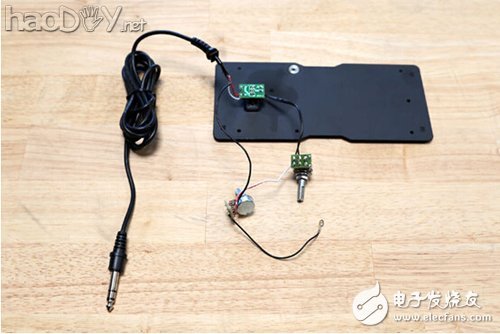

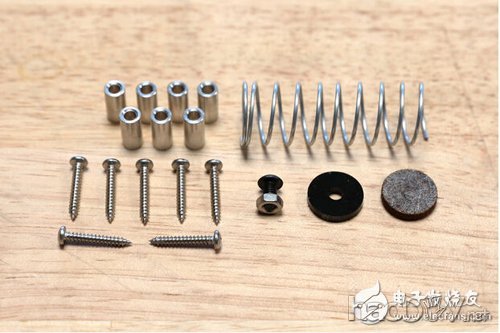

  从踏板里面拆下电位器,剪掉所有的电路元件。

脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器

  5、3D打印

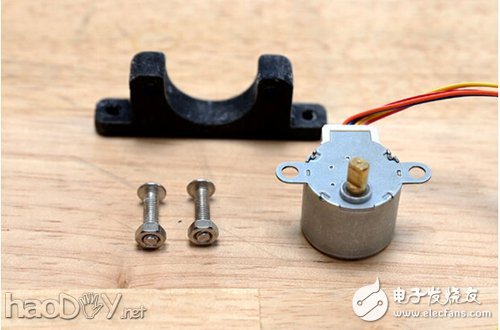

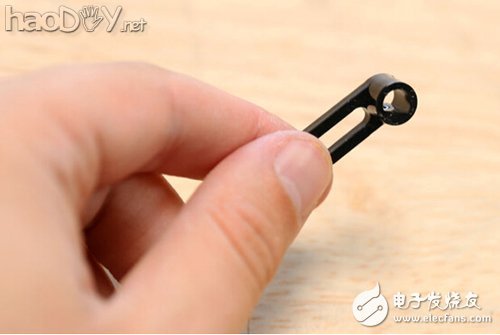

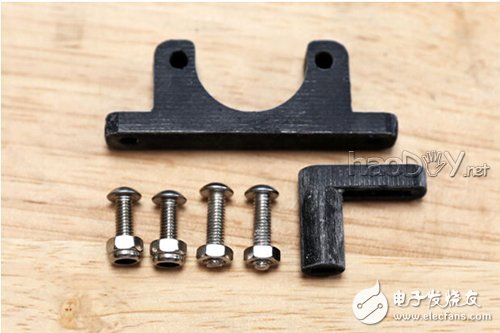

  3D打印机用3D模型打印了电机安装支架和杠杆臂。

脚踏发电机制作手机数码产品充电器

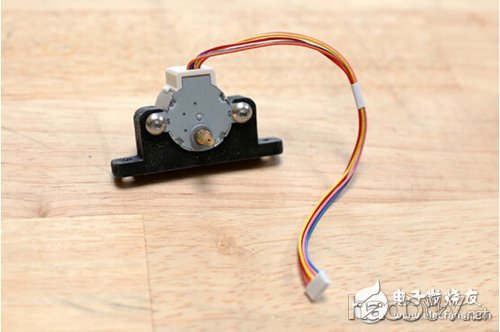

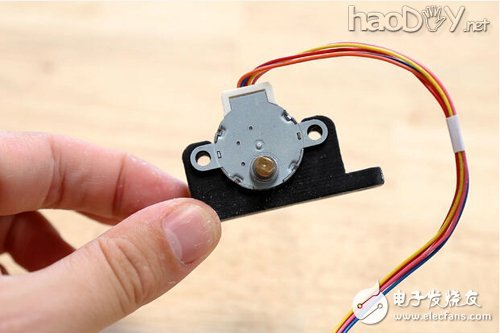

  6、固定电机

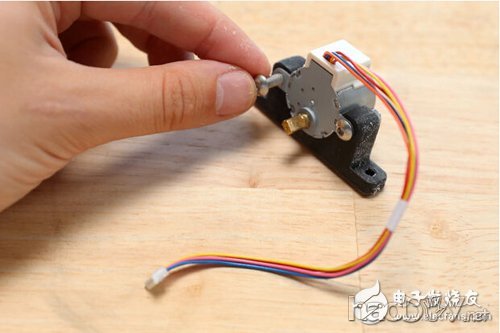

  电机使用12毫米螺母和螺栓固定在电机支架上。

脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器

  ---------------------------

  更多电源技术热文可关注电子发烧友网最新出炉的2月份《电源技术特刊》

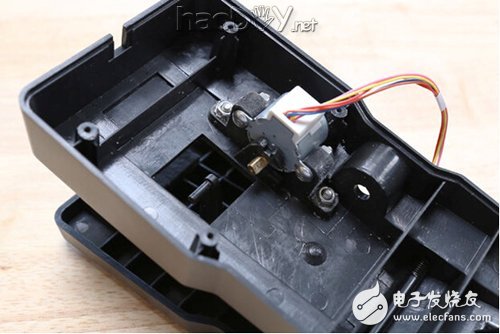

  7、安装电机

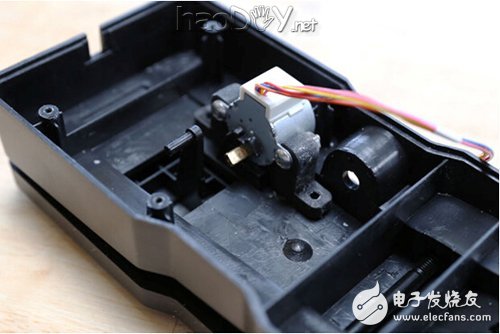

  在电位计和杠杆臂被安装之前将电机安装在踏板里面。

脚踏发电机制作手机数码产品充电器

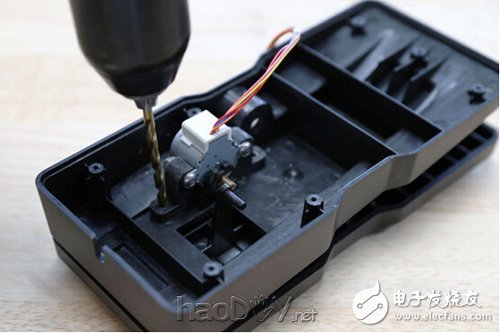

  8、钻孔

  依照支架的安装孔在踏板上钻两个3/16的孔,但要小心不要钻到足垫。



脚踏发电机制作手机数码产品充电器

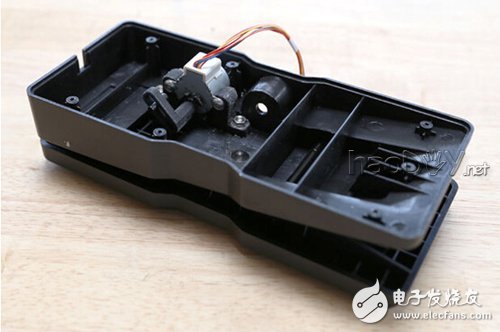

  9、安装

  使用12mm的螺母和螺栓将电机固定在踏板上。

脚踏发电机制作手机数码产品充电器

  10、连接杆

  将杠杆臂套在电机轴上。

脚踏发电机制作手机数码产品充电器

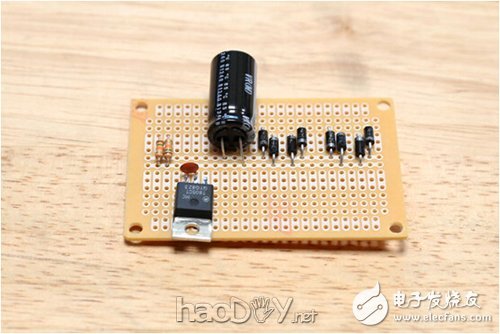

  11、电源电路

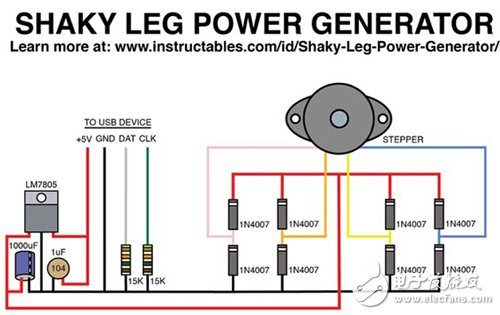

  按电路图搭建功率调节电路

脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器

  这个电路有两个桥式整流器,其中一个连接电机的线圈。1000UF电容器用于存储并过滤产生的电能,以便生成一个平滑的电信号。然后再通过LM7805($0.2053)转换成稳定的5V电压。而10uF和0.1uF的电容则是为了进一步对电信号进行滤波。

  两个电阻则是为了拉低数字和时钟线,当用USB2.0设备进行充电时。没有这些,你的设备可能无法充电。

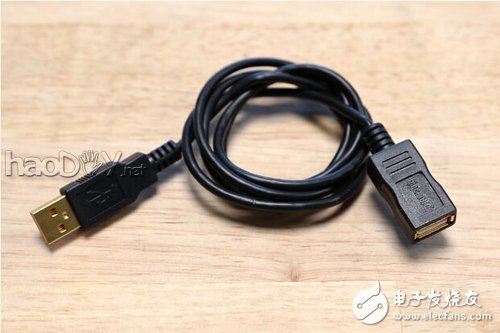

  12、剪断电线缆

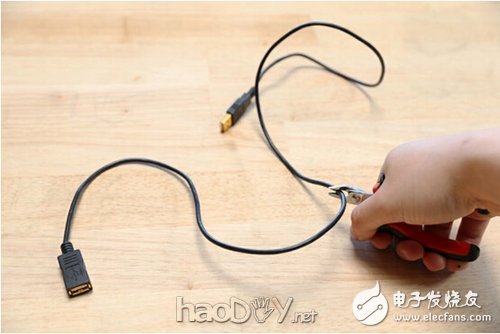

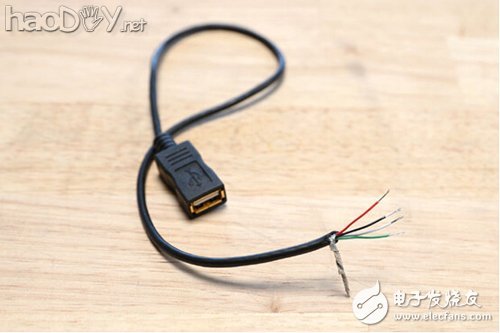

  将USB电缆剪掉一半,然后把四根线剥露出来。

脚踏发电机制作手机数码产品充电器
脚踏发电机制作手机数码产品充电器
