自制水位报警器

时间:2017-07-04 21:18来源:本站 作者:haodiy 点击:
本人高中生一枚,总喜欢用各种电气知识解决生活中的问题,最近总觉得家里浴缸放水时没人看着水会溢出来,于是我决定做一个浴缸水满报警器。第一次发帖,如有不周



本人高中生一枚,总喜欢用各种电气知识解决生活中的问题,最近总觉得家里浴缸放水时没人看着水会溢出来,于是我决定做一个浴缸水满报警器。第一次发帖,如有不周之处还望海涵!话不多说,上图:

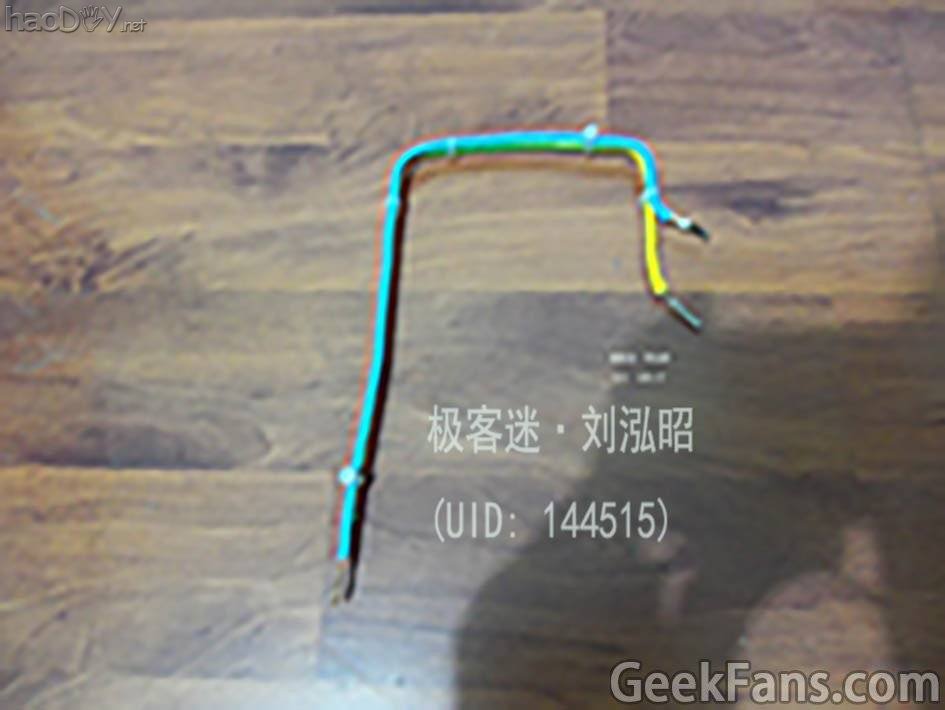

根据我家浴缸大小弯制的水位检测探头,用束线带绑好



自制水位报警器

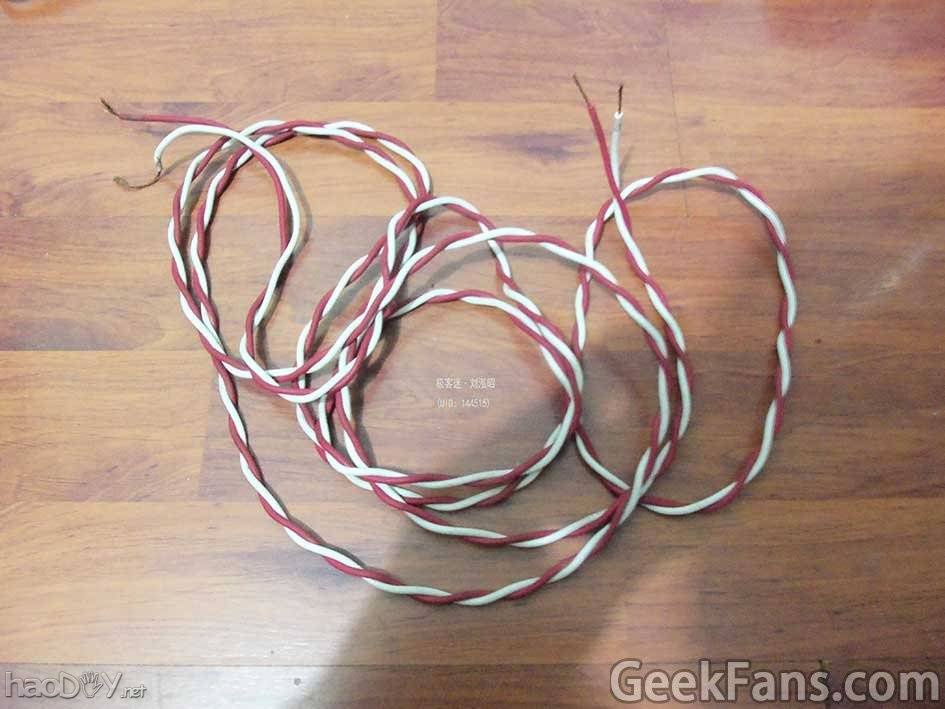

在学校弄的一根花线,充当水位信号线(实在找不到一对双绞线了,网线我又舍不得用……)

自制水位报警器

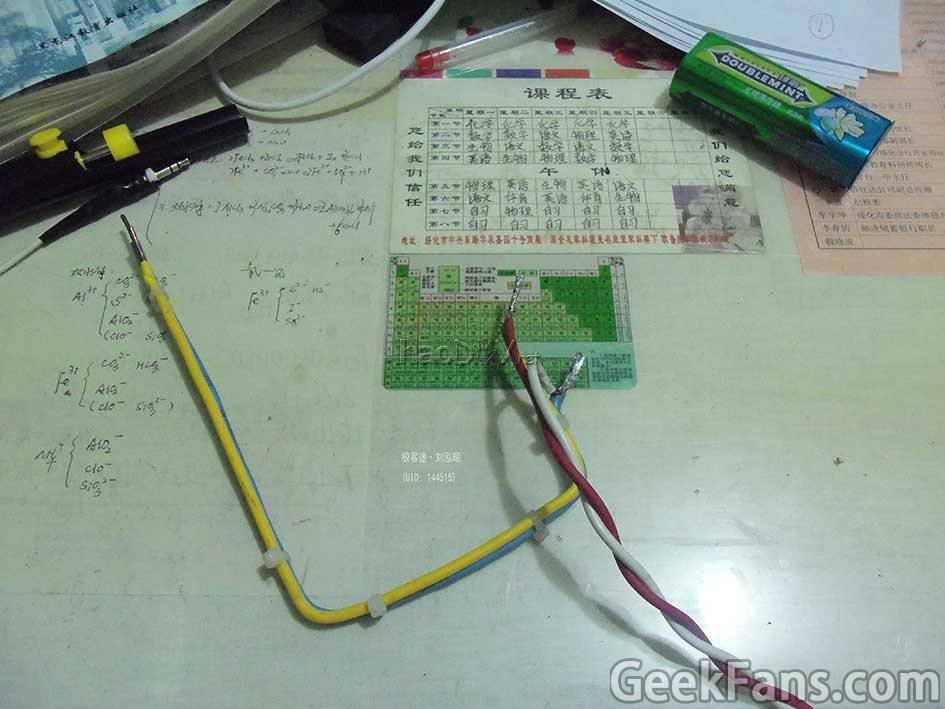

探头和信号线焊好后是这个样子

自制水位报警器

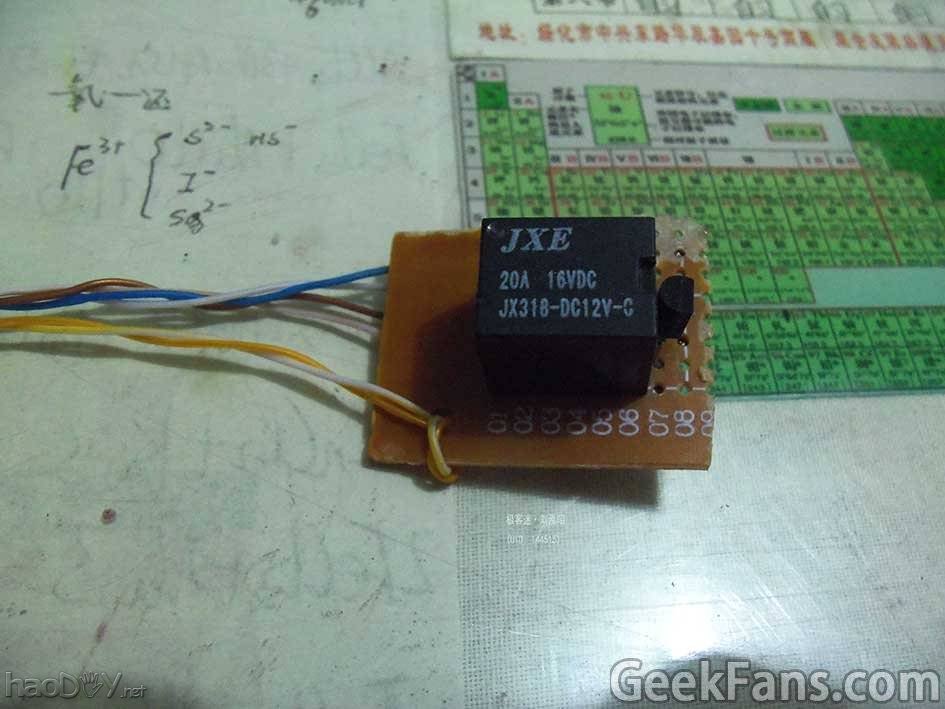

自己焊制的电路板(边缘掰坏了)

自制水位报警器

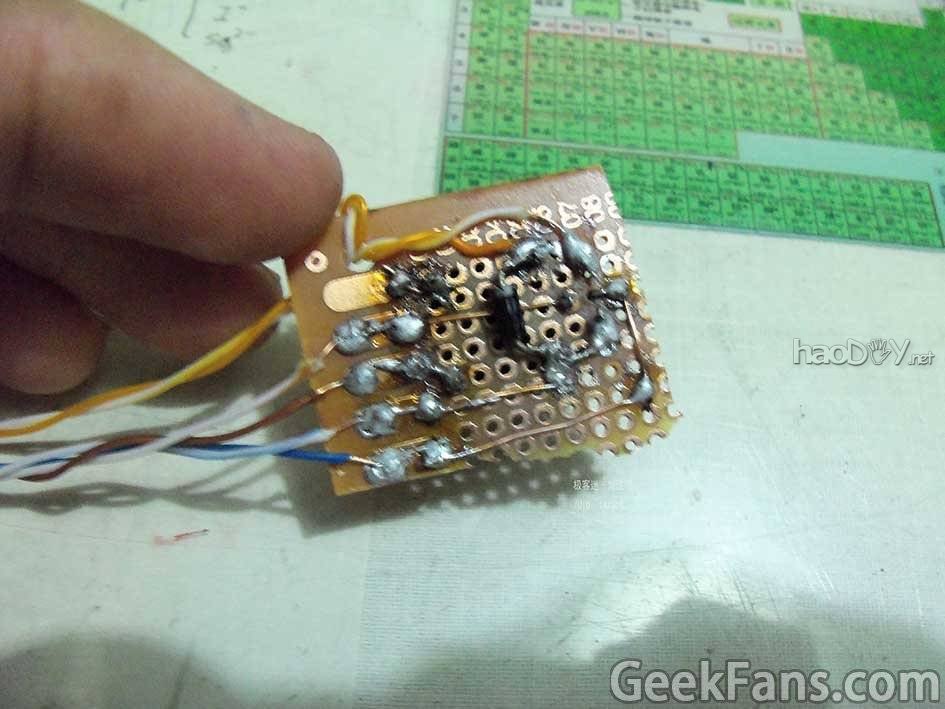

电路板背面特写



自制水位报警器



原理很简单,就是一个三极管放大水位电极的短路信号然后推动继电器,闭合触点,电铃响。

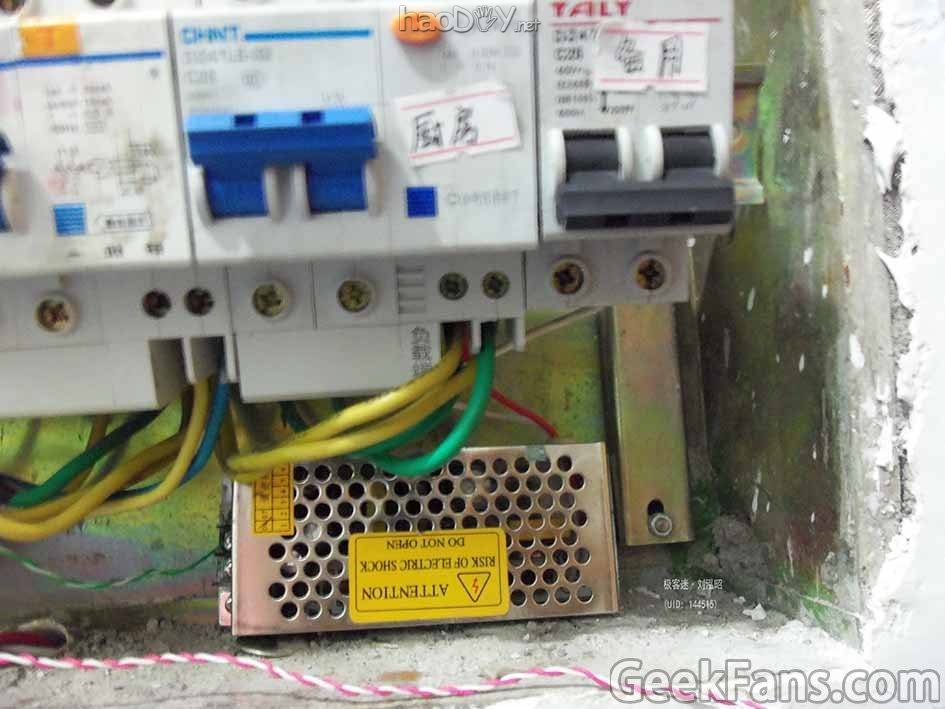

在学校弄的一个监控电源,放在外面没地方,就直接放在配电箱里,那个“备用”闸就是控制它的

自制水位报警器

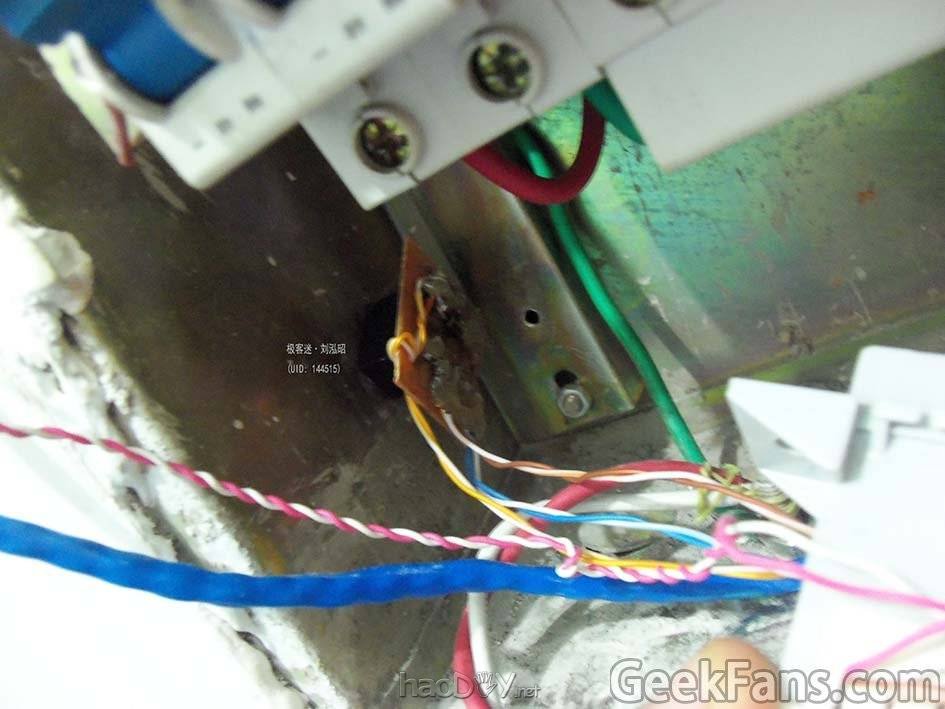

我怕电路板在配电箱里短路,索性就用热熔胶粘在了配电箱壳上





自制水位报警器

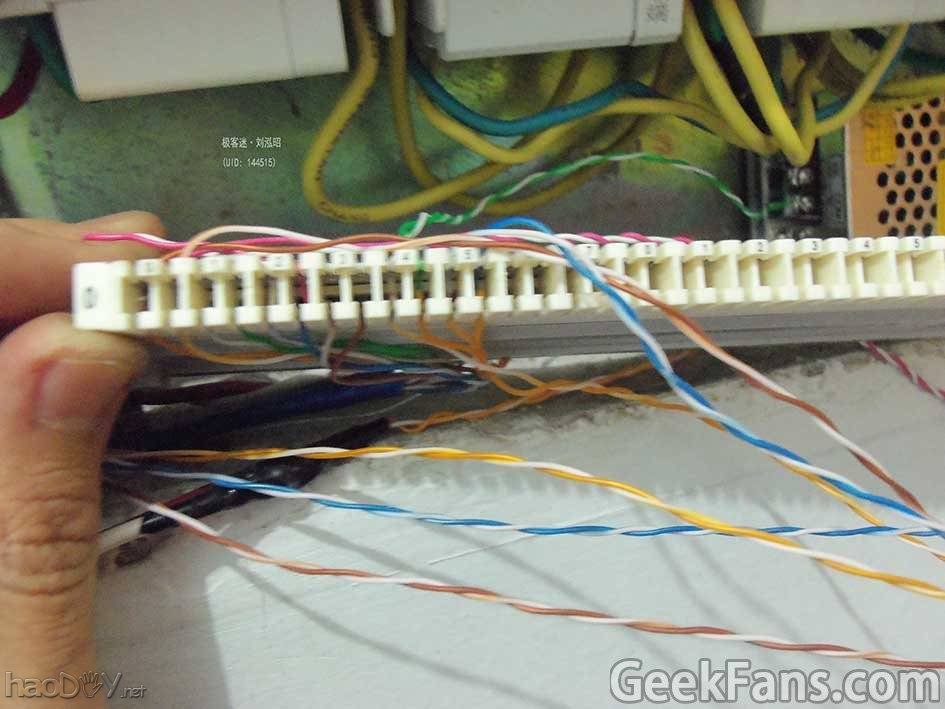

我家里的WiFi开关、门铃开关都是通过那根蓝色的网线传输的,接头太麻烦,于是我就用配线架把线都打了进去……(没错,网线也是在学校弄的)



自制水位报警器





自制水位报警器

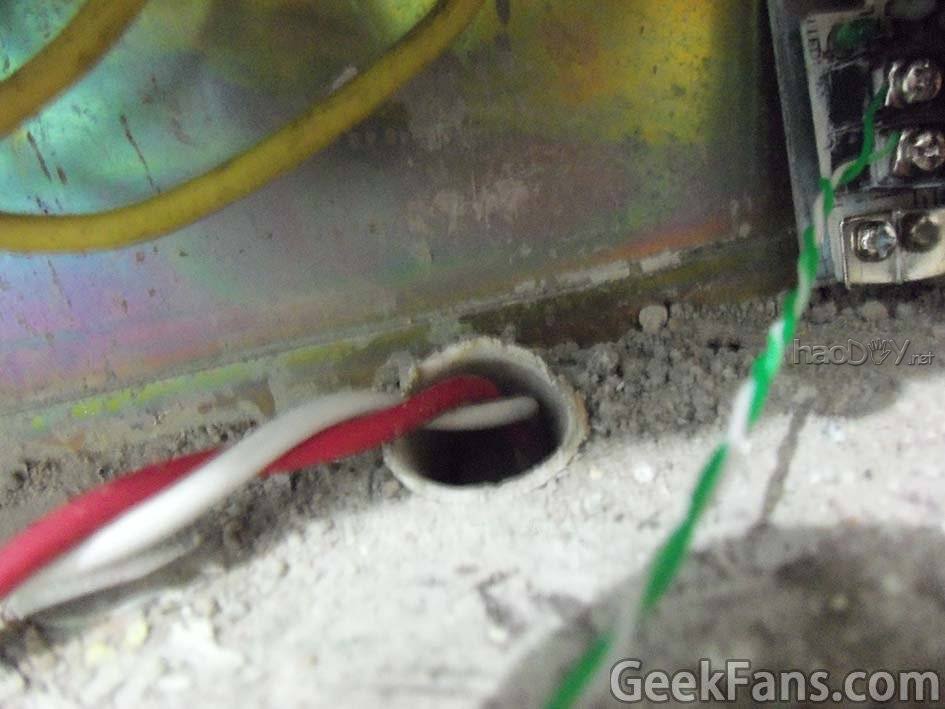

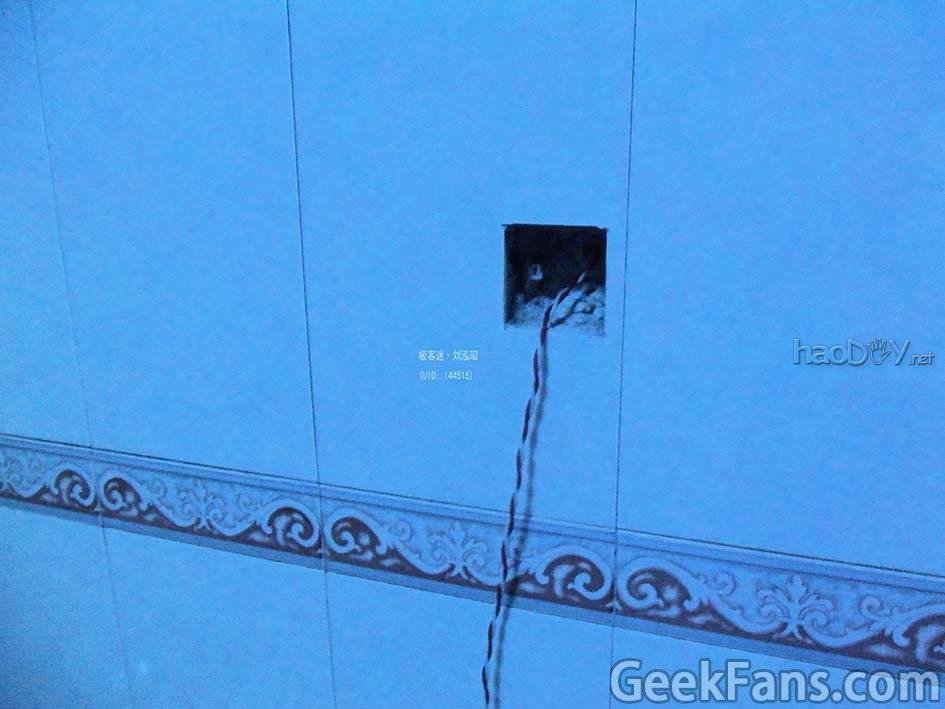

信号线正好从洗手间墙上的一个不用了的插座穿线管穿了过去(我家的配电箱就在洗手间墙外)



自制水位报警器

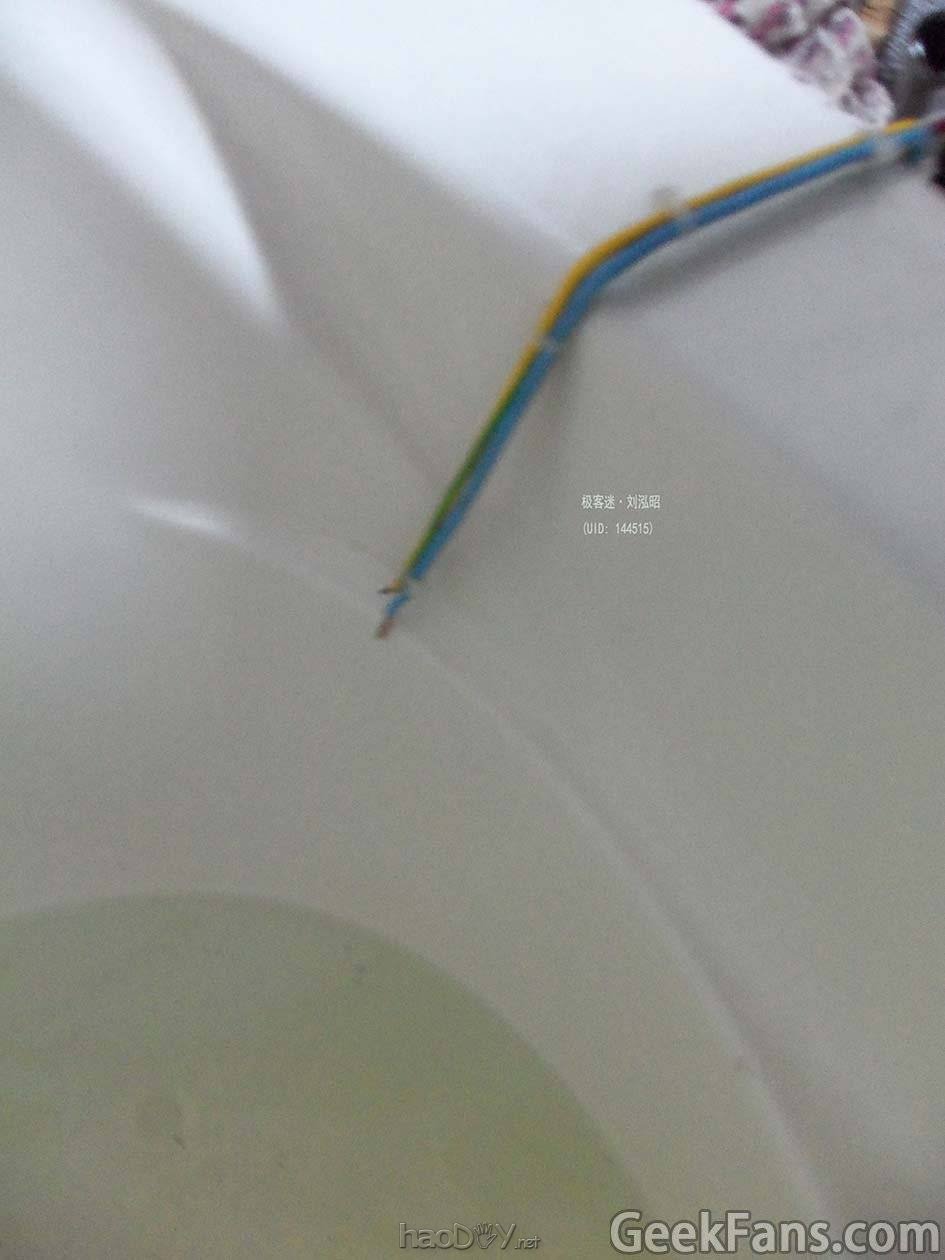

探头夹在浴缸上的样子



自制水位报警器



当水放满的时候,继电器吸合,我家的门铃(额定电压48V,用的是电话线上的的电)就会震耳欲聋地响起来,再也不怕水溢出来了!
