本章先容的节电开关,在白日或光泽较亮时,节电开关呈封锁状态,灯不亮；夜间或光泽较暗时，节电开关呈准备事变状态，当有人颠末该开购周时，脚步声、措辞声、鼓掌声等都能开启节电开关。灯亮后颠末40秒阁下的延时节电开关自动封锁，灯灭。该开关合用于楼道、走廊、洗涮间、茅厕等民众场所，能节电并延迟灯胆行使寿命。该节电开关尚有以下特点：
▲ 回收单线进出 可直接更换原手控开关，不消另接线，便于安装。 ▲ 声控迅速度高 在其四面的脚步声、措辞声等均可将开关启动。 ▲ 寿命长 该节电开关所有回收无触点元件，不消担忧行使寿命。 ▲ 耗电省 节电开关自身耗电小于0.5W。 1、电路事变道理

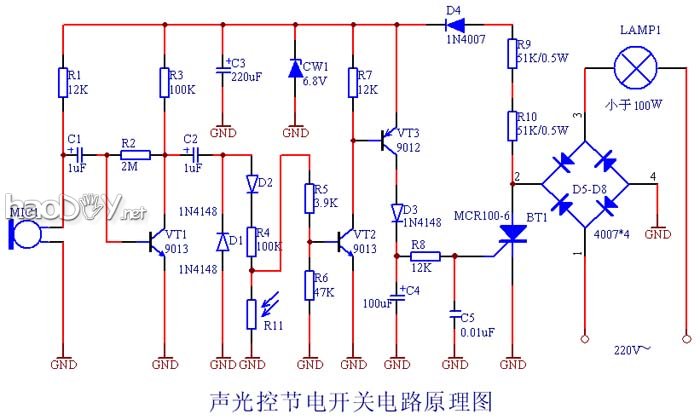

VT1、R1、R2、R3和C1构成声音放大电路。为了得到较高的迅速度，VT1的放大倍数选用大于100。发话器MIC也选用迅速度较高的驻体发话器。当有声音信号从MIC吸取后，经VT1等构成的放大电路举办放大，由C2、D1、D2构成的倍压整流电路将声音酿成直流节制电压。R4、R5以及光敏电阻R11构成光控电路，有光照时，光敏电阻的阻值较小，声音节制电压不敷以使VT2导通，后续电路不事变；当光泽较暗时，声音节制电压经R5、R6分压后加在VT2基极，使VT2饱和导通，这使得VT3也导通，在电路一上电时，因为单向可控硅截至，直流高压经R9、R10、D4降压后加到C3、CW1上端，对C3举办充电，当VT3导通后，C3上的电荷经VT3、D3转储到C4中，C4通过R8把直流触发电压加到单向可控硅的节制端，使其导通，灯胆就被点亮。灯的发光时刻黑白由C4和R8的参数抉择。 2、调试与安装 以上元件中，VT1和VT2选用β值大于100，穿透电流小的NPN三极管，如9013、9014、3DG6等，VT3选用β值大于100，穿透电流小的PNP三极管，如9012、3CG2等，光敏电阻回收亮阻小于3K，暗阻大于1M的光敏电阻，单向可控硅的触发电流要小，可选用MCR100-6或MCR100-8。R9、R10回收两个51K，0.5W的电阻串联，以满意对电阻功率的要求。
建造时先将声音节制部门元件焊接完成，整流的四个二极管先不焊。用直流电源给电路供电，负端接地，正端接在D4的阴极。用万用表丈量D3阳极的电压：在周围发作声音，如看到该处电压一高一低变革，而当没有声音时，该处电压为零，声名声音节制电路事变正常。在白日调试时，可先不焊光敏电阻，等所有正常后，再焊上光敏电阻。
