一样平常环境下，红外线警戒电路是将红外线吸取信号经放大后举办节制。而此款电路是用电压较量器的情势。

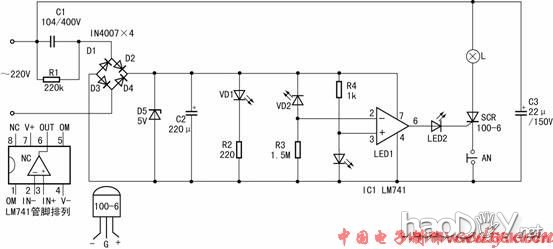

       电路见上图，C1，C2，R1，D1-D5组成电源供应电路，给电路提供5V的电压。LM741的正向输入端的LED1既是事变指示又有必然的稳压浸染。反向输入端有由红外吸取管VD2和R3构因素压器。红外吸取管的反向暗阻，一样平常都在几十兆以上，而在有红外照射的环境下，电阻会降至200k至500k阁下（由光照强度和管子的特征抉择）。在VD2受到VD1的红外光照时，电阻较小，R3上的分压大于2V，IC输出低电平，SCR不能被触发，当人走到VD1和VD2之间，盖住红外光泽的时辰，VD2电阻急剧上升，R2两头分压小于2V，IC输出高电平，LED2点亮，SCR的节制极G被触发，灯L被点亮报警。

       建造与留意事项：元件按电路选取即可，只要元件及格，一样平常不消调试。VD1和VD2按成对的红外线发射/吸取管购置。IC也可以用μA741取代。可控硅用1A的单向可控硅,型号是100-6。由于元件较少，直接何在一块万用电路板上就可以了。现实搭接尝试中发明，不配置调解电路环境下，因为LM741运放自己固有的特征，以及一些不确定的身分的存在，在运放输出低电平的时辰，现实输出不是抱负的0V而是有一个1V到1.3V阁下的零漂电压。以是，LED2在此一并起到触发管和触发指示的浸染。C3的浸染是和D3一路组成简朴的直流电压源，在交变电压的其它半个周期的时辰继承给灯提供后续能量，这样SCR就可以维持导通。假如在装好后发明SCR一向处在导通状态下，可以查一下是不是运放的零漂移电压高出2V。可能是红外发射管机能不良。本装置装在楼道口作为警戒器能起到精采的警戒浸染。

       电路板可以装在墙内，VD1和VD2别离何在通道双方，并留意将两者对正。灯和AN可引至室内，当有人走过期，灯会亮起来，直到按下AN。安装的时辰留意在VD2的表面套上φ6mm×10mm的金属管，这样可以解除漫反射的红外线的滋扰，使电路迅速度和靠得住机能进步。假如要警戒的范畴较量大，可以增进VD1的数目，以及给VD1和VD2加上聚光镜。

       其它，电路市电回收电容降压为了安详行使和装调进程要警惕。本装置有一点缺陷就是红外线发光督事变电流偏大。

       本电路只作抛砖引玉，其他扩展应用笔者不多赘述，读者伴侣可以自行计划扩展应用电路。
