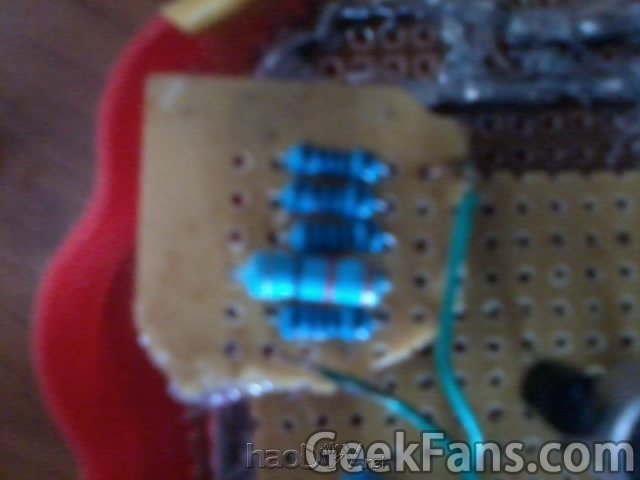

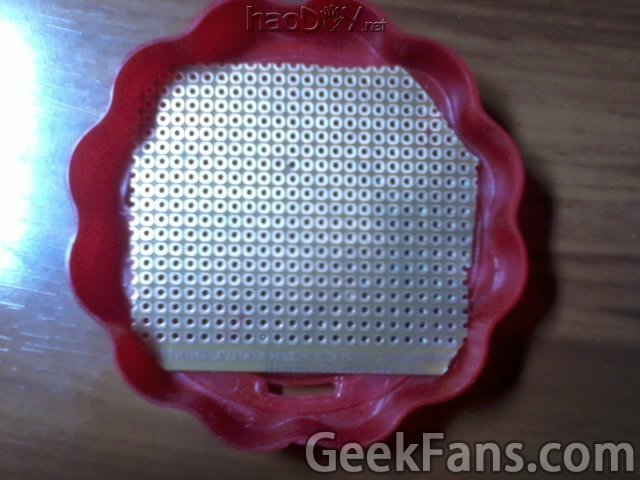

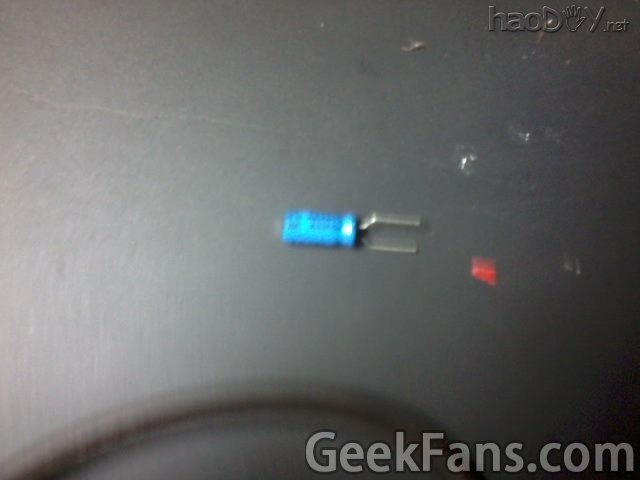

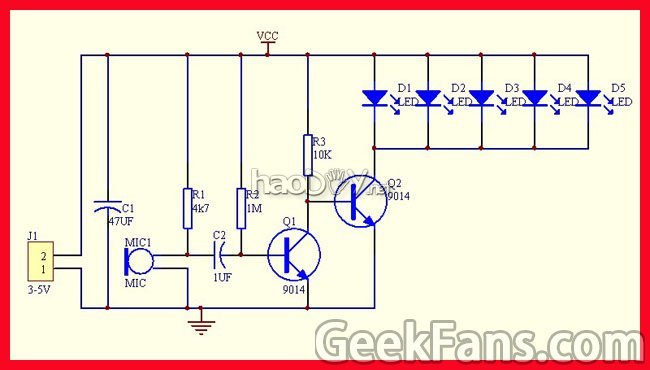

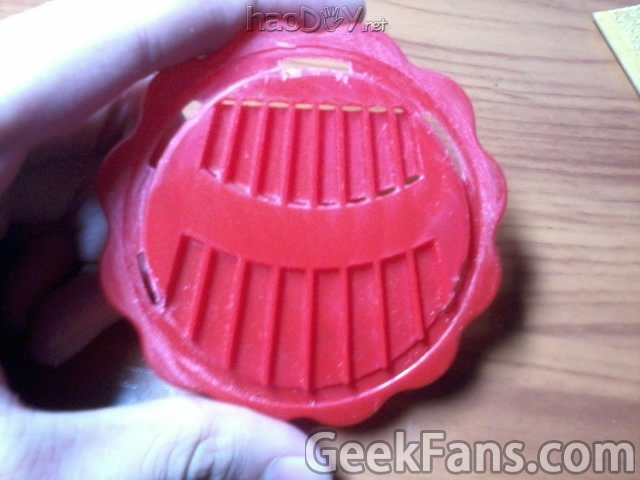

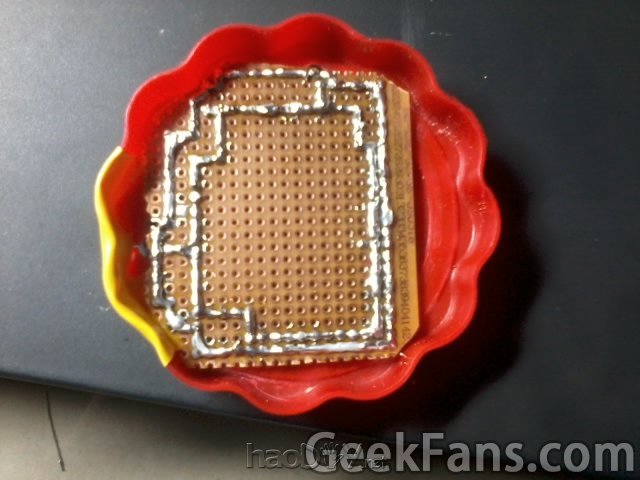

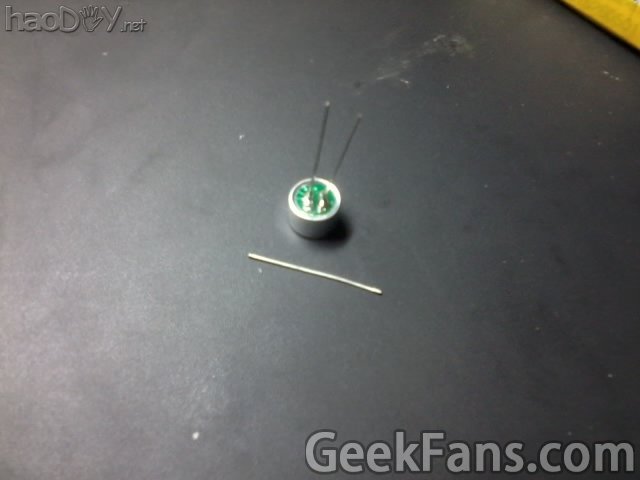

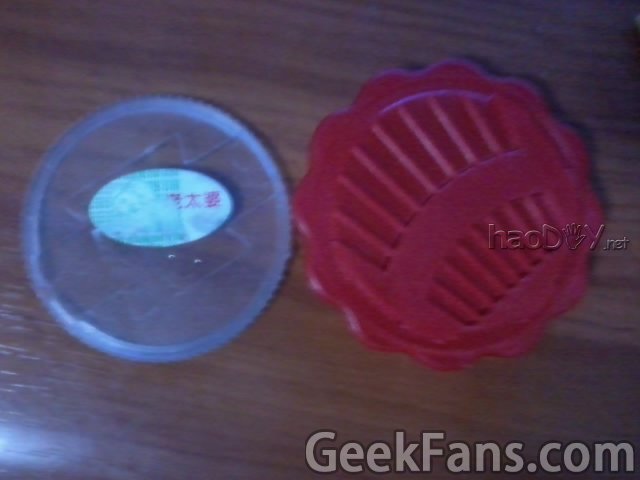

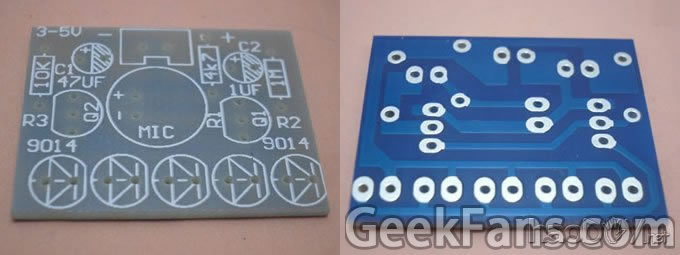

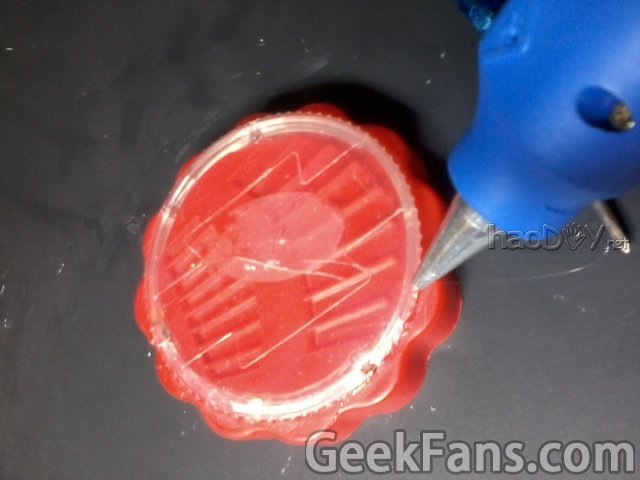

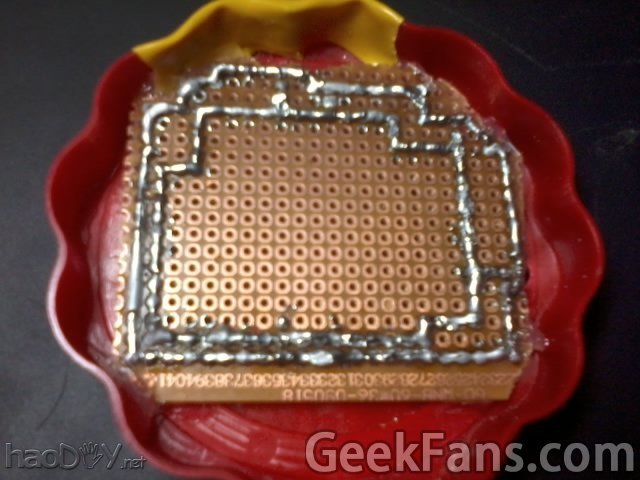

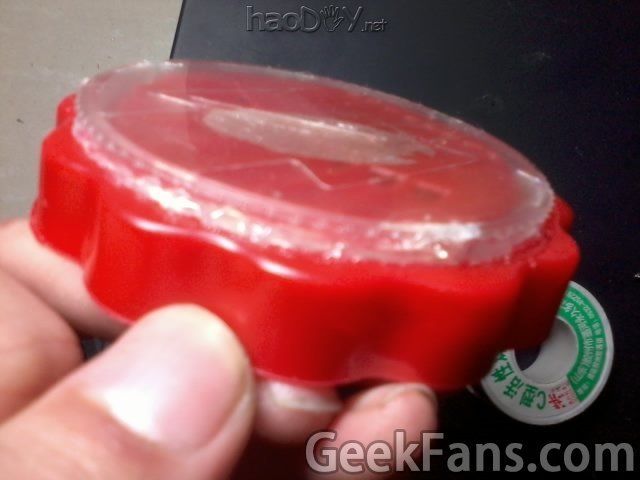

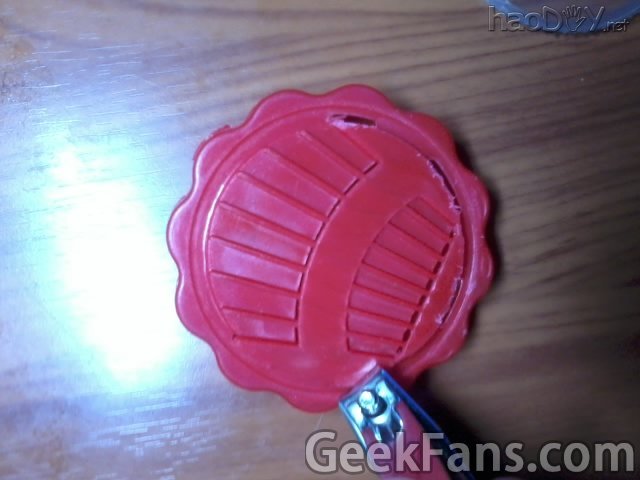

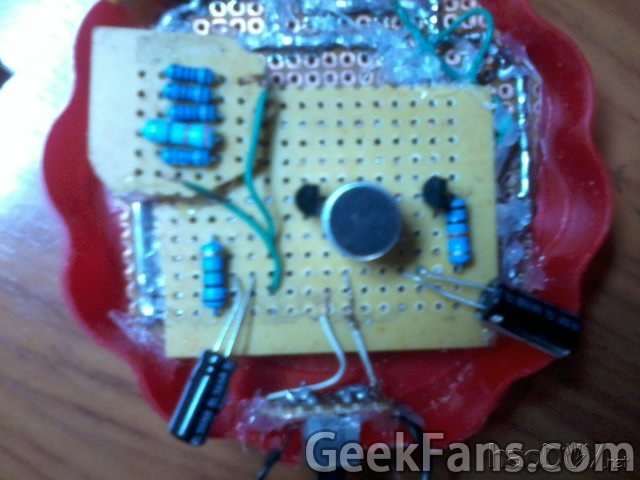

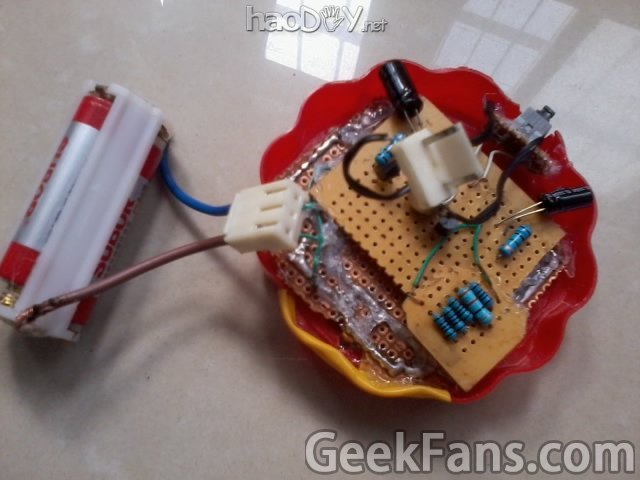

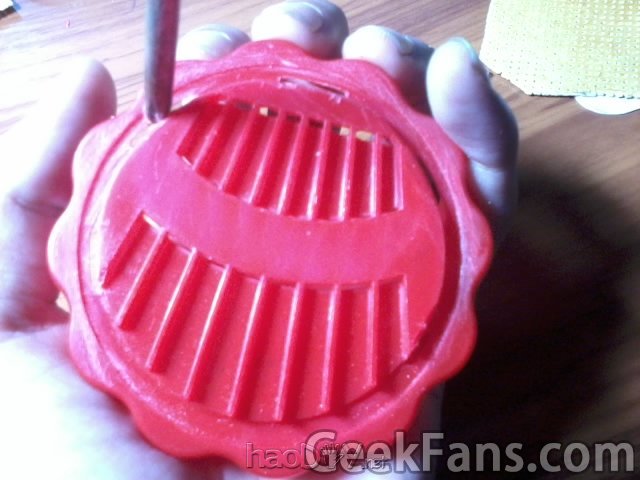

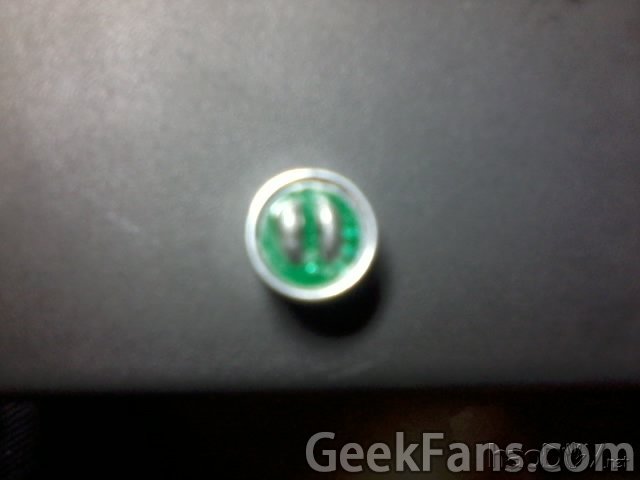

5只LED会随着音乐或是其它声音的节奏闪动起来,可放置于音响附近,让灯光为音乐伴舞! ❶准备材料 电源(3~5 v) 开关一个 针线盒一个 led5枚 MIC话筒一枚 电阻(4.7k 1m 10k 各一个) 电容(47uf 1uf 各一个) 三极管9014 两个 热熔胶(或ab胶) 电烙铁 焊锡 实验板(洞洞板) 螺丝刀(或小电钻) 指甲剪 ❷电路图 如果看不懂请看PCB板材 如下图照着焊即可 ❸处理针线盒 扣开 剪去边上的棱 用螺丝刀在小缝中钻洞使大小刚好和led灯的大小一样 ❸处理led(并联) 裁剪实验板 使其刚好在内部卡住 焊接led灯 使灯放在在刚刚打好的洞中 焊接(并联) 【注意led剪取的脚还有用 勿扔】 把led上的外壳边缘部分剪去一个小口 使其可以盖上外壳 用热熔胶封装好 下面也是 ============================================================【可爱的分割线】 ❹焊接电路 将刚才led的角焊在MIC的触点上 【注意如图 左边为正 右边有三个线的为负】 【OMG~~】 我买的4.7k的电阻 配件老板竟然给我的是4.7uf的电容 (凌乱中—————) 【No problem】(还好我聪明) 找了几个废旧的电阻串联(四个1k 1个0.5k) 照电路图焊接电路 安上开关 连接电源 =================================================================== 最后来个防伪 ==================================================================【END】 (责任编辑:admin) |
