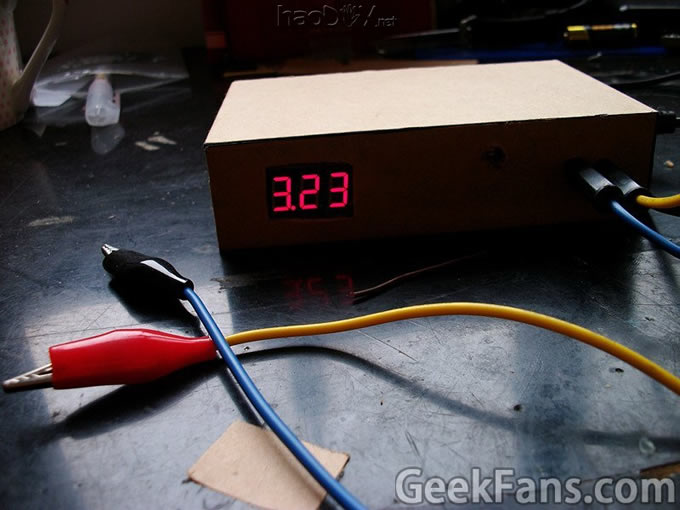

自制迷你可调电源

时间:2017-07-05 09:52来源:本站 作者:haodiy 点击: 次
由于没有可调电源，平时的制作测试时十分麻烦，得到处找电源。这不，终于买到了需要的东西，这几天就在做自己的迷你可调电源。该电源采用了LM2596模块，号称最大

由于没有可调电源，平时的制作测试时十分麻烦，得到处找电源。这不，终于买到了需要的东西，这几天就在做自己的迷你可调电源。

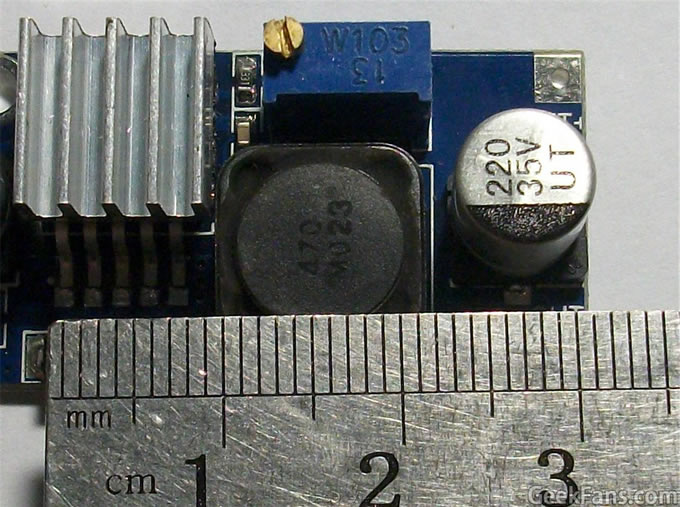

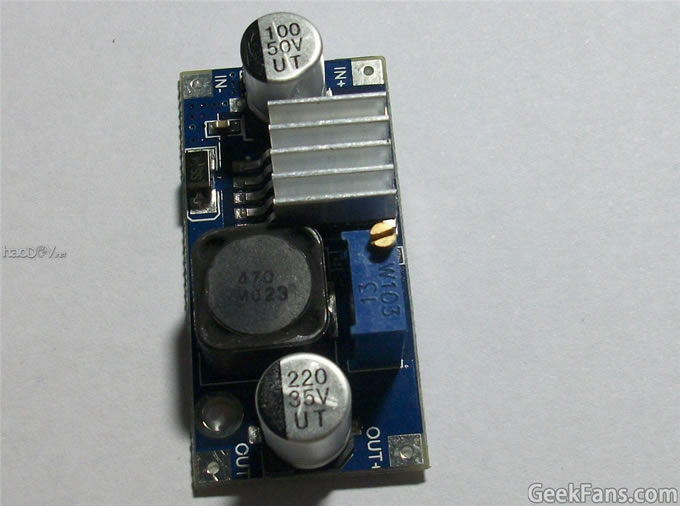

该电源采用了LM2596模块，号称最大电流3A，经测试，在小功率下毫无问题。

自制迷你可调电源


所需原件：

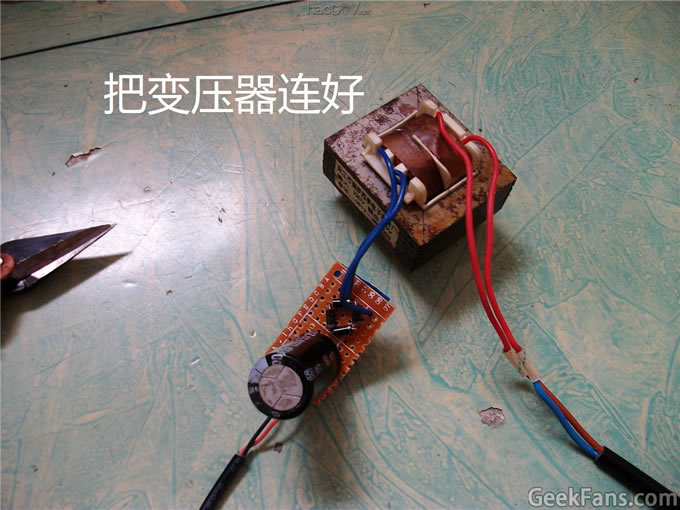

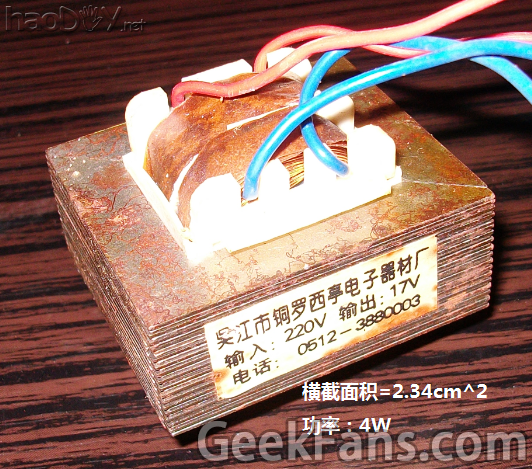

1、17V变压器·······X 1
2、DC005插头······X 1
3、市电插头··········X 1
4、1N4007···········X 4

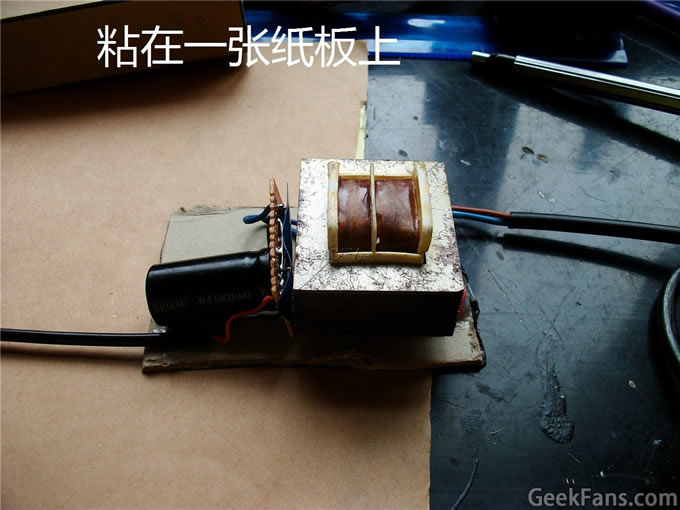

5、纸板··················X 1
6、合适的盒子······X1


注：以上可用成品电源代替


7、你认为合适的盒子  X1

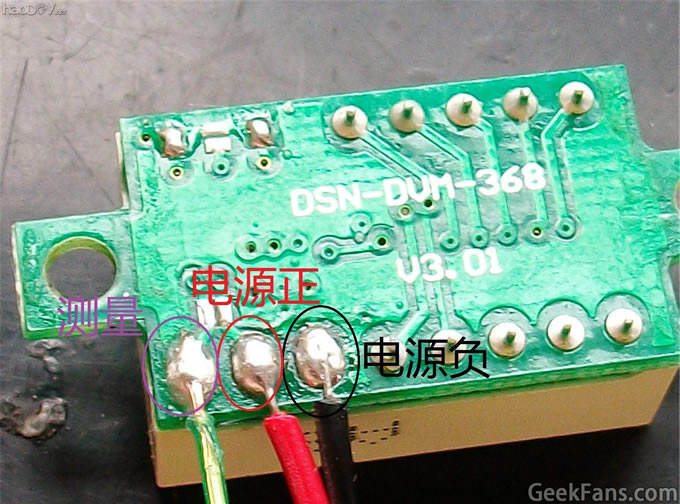

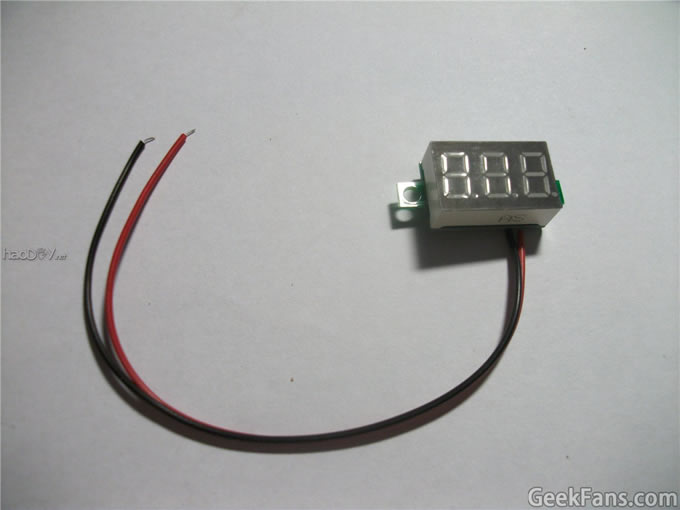

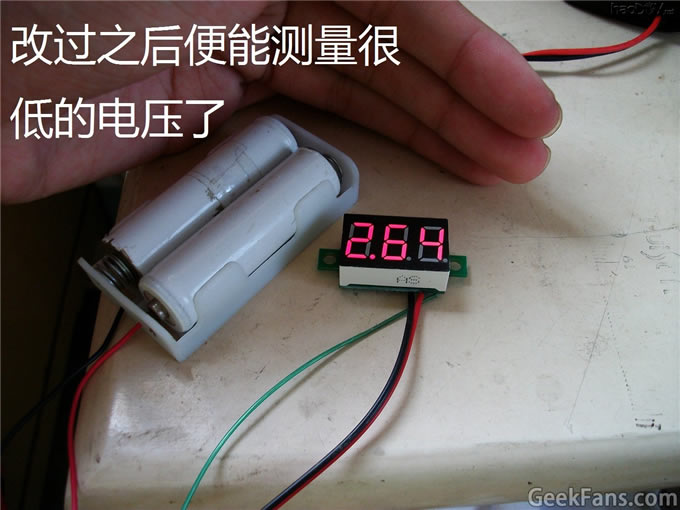

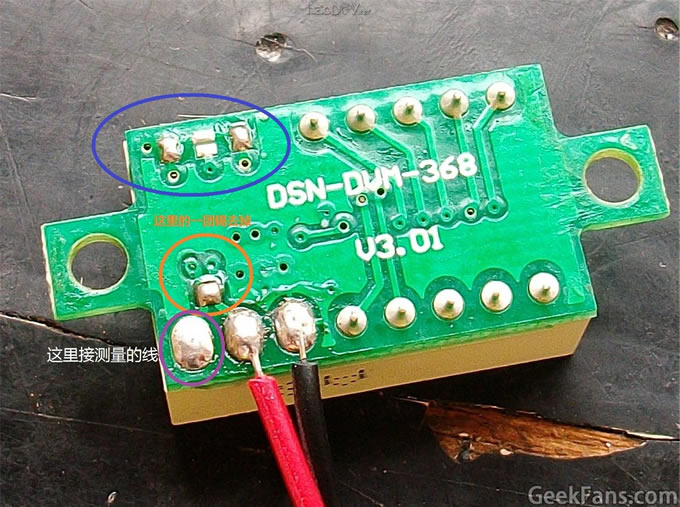

8、电压表头 X1

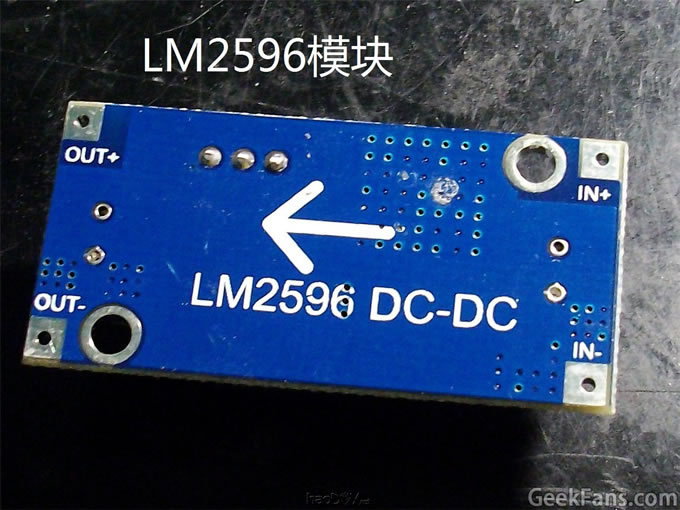

9、LM2596模块 X1
10、DC005插座 X1
11、接线端子 X1

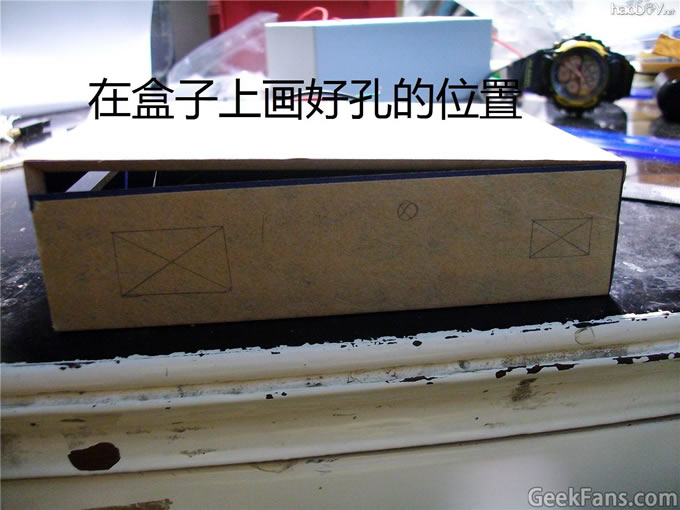

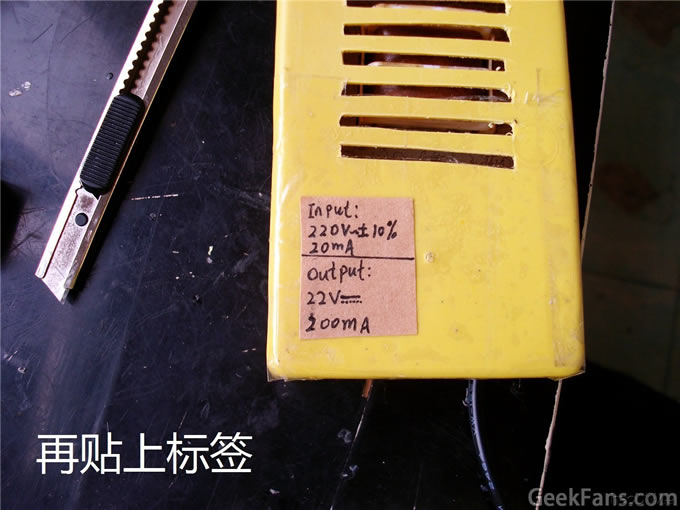

下面开始我的制作：


自制迷你可调电源


自制迷你可调电源



自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源


自制迷你可调电源
