第一次当编导制作的视频，希望小伙伴们喜欢

视频地址：

解说版说明中没有内置动画显示，大家看到的全动画演示是通过上位机发送到电脑的，全部模式视频请点击：

光立方制作教程：

光立方调试教程：

问题及bug说明：

视频中设计到的删除帧BUG已经得到的了修复。

上位机运行需要安装.NET环境（.NET2.0、.NET3.5之一，部分电脑只安装了一个.NET4也可以，但不是全部都可以，必须要安装2.0或3.5之一）win8下实测可以使用，只是win8下的.NET2.0、.NET3.5较为麻烦，是系统原因，小伙伴们可以在网上搜“win8离线安装.NET2.0、.NET3.5”找教程就可以啦！

DIY说明，工作室欢迎有条件的购买PCB制作光立方（文章结尾有店铺），当然，想自己纯手工制作的话，就需要读懂原理图及先观看视频教程。下面对光立方制作教视频中涉及到的原理图部分做出说明，请务必仔细阅读！

1在没有PCB焊接模板的帮助下，小伙伴们只能自己制作焊接模板了，工作室给出一个样例，只不过视频里PCB上的是横向制作点阵，下文的是竖向制作点阵，但效果完全一样！详见制作教程视频07:55处

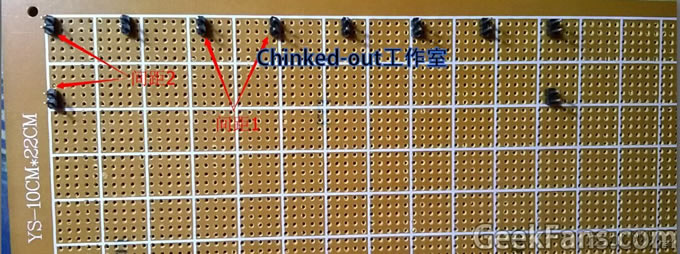

图1

安装图片中所示焊接好排针，间距1相距7个洞洞，间距2相距6个洞洞。此为Chinked-out工作室标准版pcb间距，切记！！！

如果你得到了工作是测试pcb板，那么间距1间距是8个洞洞，间距2是七个洞洞，切记！！！！

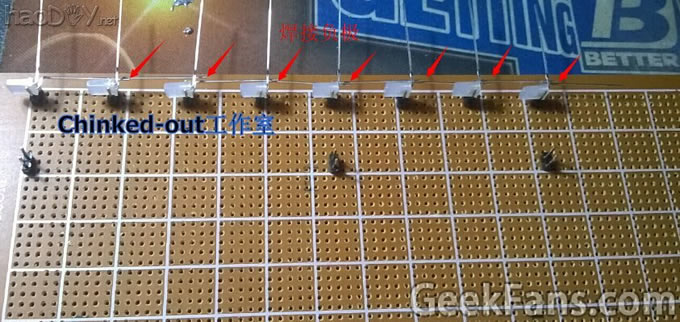

图2：

照此方法制作第一组灯珠，然后如法炮制出第二组，以后的套路就和制作教程视频里的完全一样了，详细观看制作教程视频09:00处

2没有PCB做底板，就只能自己买比较大的万能板，工作室PCB尺寸在16*16cm，大家购买大于此尺寸的就可以了。底板的制作，请参照我之前的文章：

希望网友们注意，之前的版本共阴极线是在侧面板，阳极在底板，现在版本的光立方只有一个底板，且都是共阴极，老版只是给大家做个示范，如何制作底板及组装。但元器件、灯珠间距等都是做了变化的，请看仔细说再做！

3

布局图

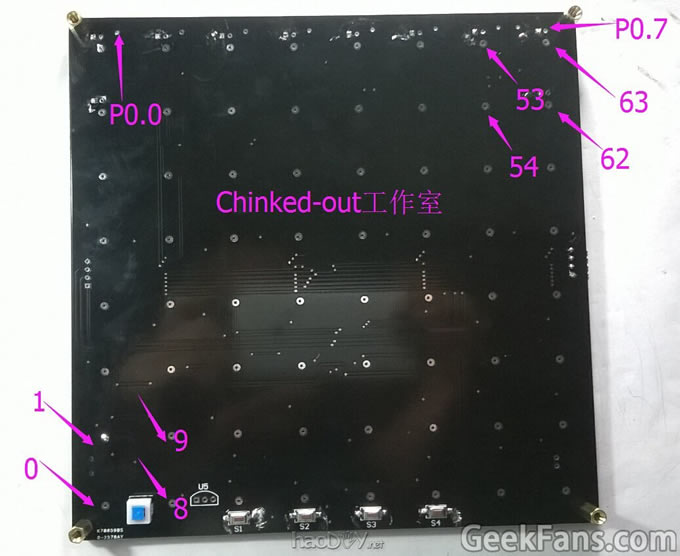

PCB中的64个共阴极结点，与154的对于关系见下表。
