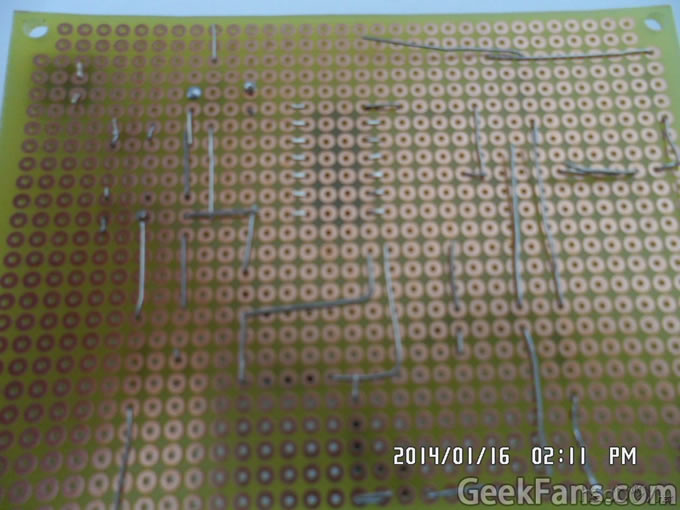

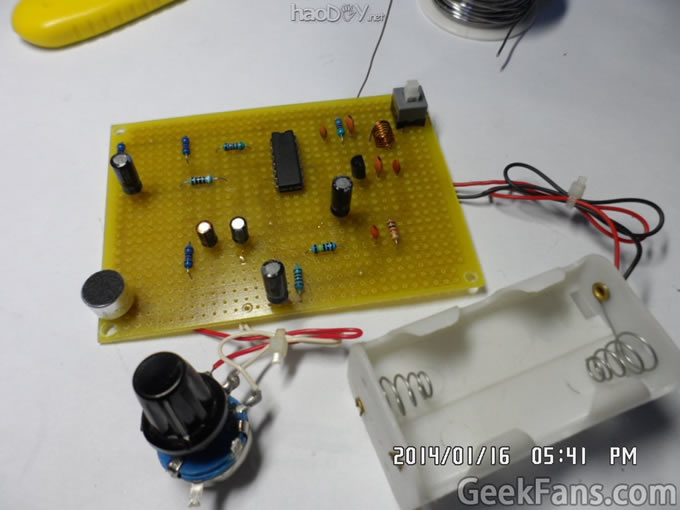

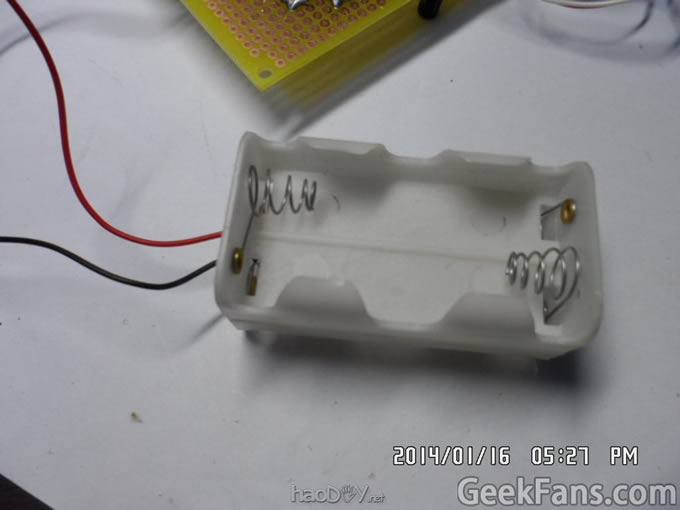

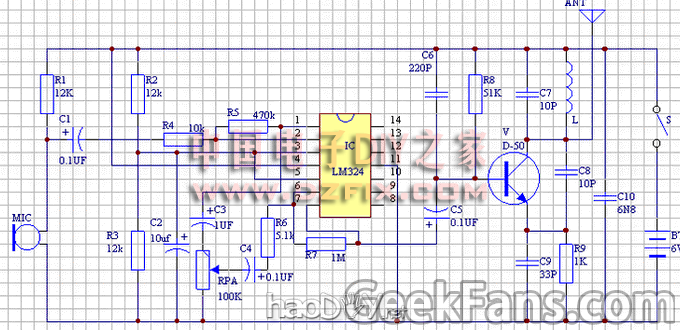

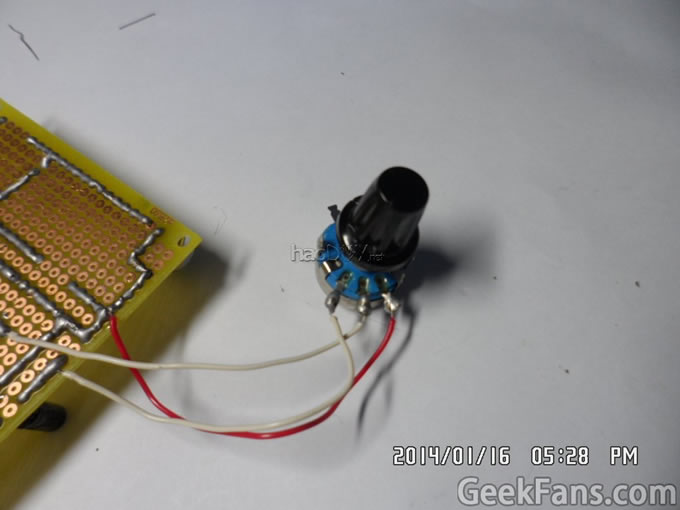

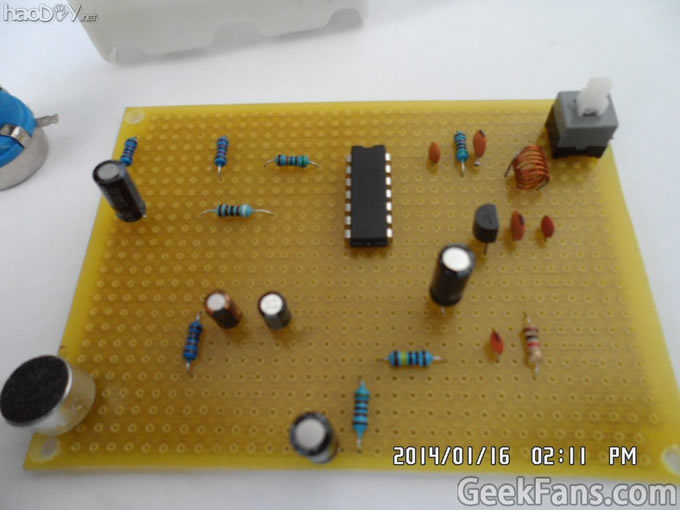

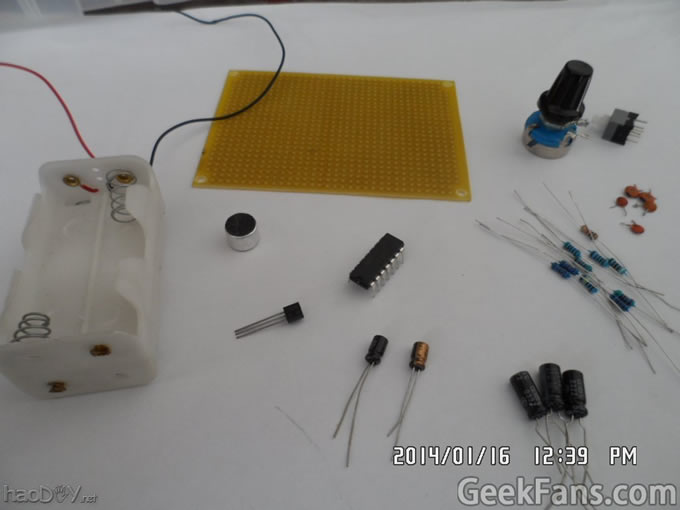

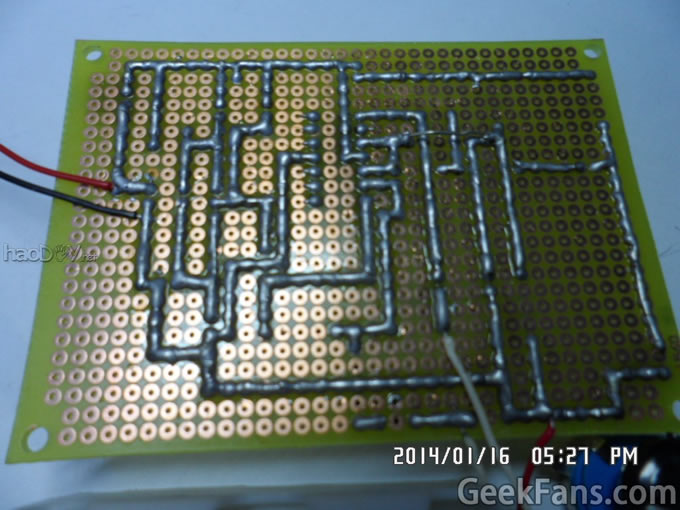

将元器件排下位置(正面): 反面: 焊接好的样子(焊工很渣,见笑了) 4节5号电池供电 电位器没有焊接在板子上,调整电位器使(7)脚输出信号强度适中(具体详见电路图) 整体: 工作频率在88~108MHZ范围内,用收音机即可接收。(完成后,在调制频率时,大家需有耐心) 此实例中三极管采用的是NPN 9018型。经试验证明,电路工作较为稳定,无明显跑频现象,用手机放在驻极体话筒旁播放歌曲,过好一段时间频率仍未偏移。关上房间门,拿着收音机经过几道隔墙仍可接收,并没有多大衰减。灵敏度较好。当然不能和专业的去比较,业余玩玩还是可以的。至于电路工作原理在 无线电 基础资料区 有详细的说明! 下面是电路图: (责任编辑:admin) |
