喜欢与众不同，所以就直接动手给自己做了一个通知灯，这可不是手机上那个小亮点，是真的灯哦！

我找了玻璃罐来做灯罩，将Gmail、Twitter和Facebook等图标的卡通灯放进去充当光源。

第一步：通知灯简介

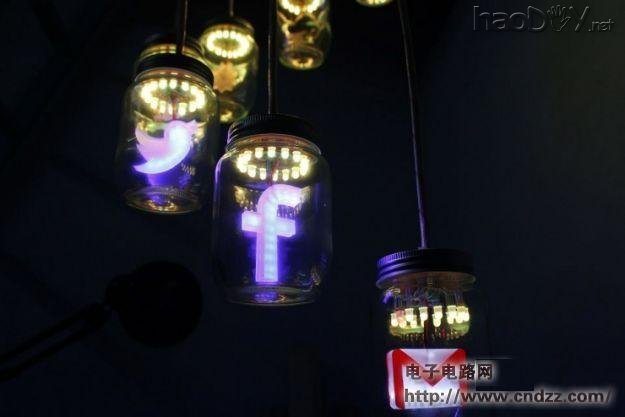

上图就是我的通知灯，当你收到新的消息，它们就会亮起来，是不是酷毙了！

忘了那些容易漏掉的提示音吧，我的通知灯可以亮起不同的颜色来引起你的注意，当你看过信息后，它还会自动熄灭，用起来绝对超赞！

此外，我的通知灯还装配了Seeedstudio公司的grove传感器，还能充当家里的火警警报器。

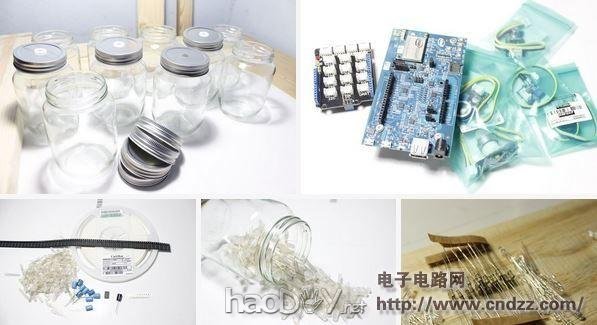

第二步：原材料清单

以下就是制作通知灯所需的原材料：

电子元件：

        英特尔Edison开发平台和Arduino Breakout开发套件；PCB板；Arduino Pro Mini 328 - 5V/16MHz；RGB LED灯（150枚）；8位移位寄存器74hc595d SMD（54枚）；收发器74hc245d；电解去耦电容器- 100uF/16V；电线等。

结构框架：

        亚克力材料；铜线；玻璃罐（9个）。

工具：

        手锯，电钻，钻头，热熔胶和胶枪，强力胶，电烙铁，焊料，剪线钳，老虎钳等。

第三步：电源模块

降压电源模块我选择了LM2596，它可以给LED提供稳定的5V电压并能控制整个电路。此外，英特尔的Edison开发板还集成了稳压器电路。

下面我列举了一些LM2596模块的详细参数：

输入：3V到40V的直流电（输入电压需要比输出电压高出至少1.5V）。

输出：1.5V到35V的直流电，电压连续可调，最大输出电流可达3A。

功能：电感Q值高，可带动高功率LED提示灯。

三维：长宽高分别为45、20和14毫米。

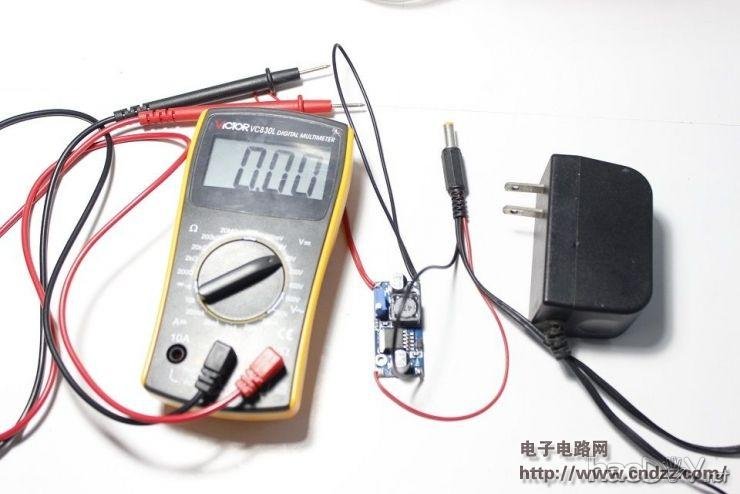

我利用模块上预载的小型电位计调整了输出电压，一般5V或者稍低就足够了；如果你将电压调到5.5V，就可能会损坏集成电路和LED；所以，调整电压时要慎之又慎。

LM2596模块是我的最爱，它功能丰富，价格实惠。

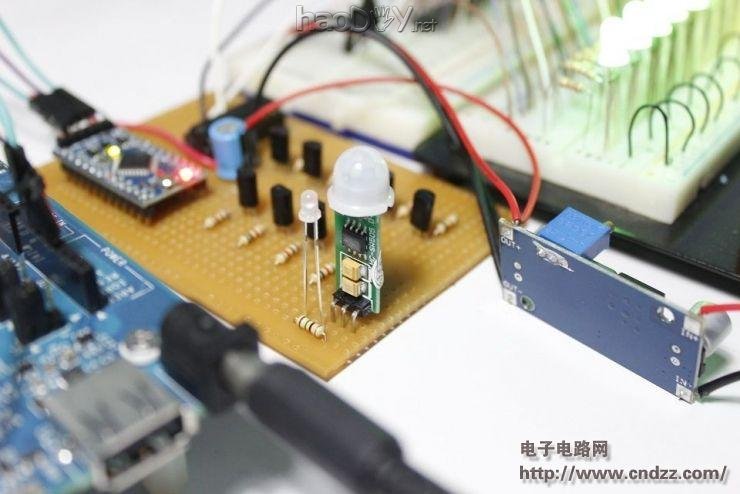

第四步：HC-SR505 Mini红外动作传感器

这个红外动作传感器可以侦测到靠近通知灯的人，有人移动时，灯就会变色。

该传感器使用方便，只需一个引脚就能完成输出。

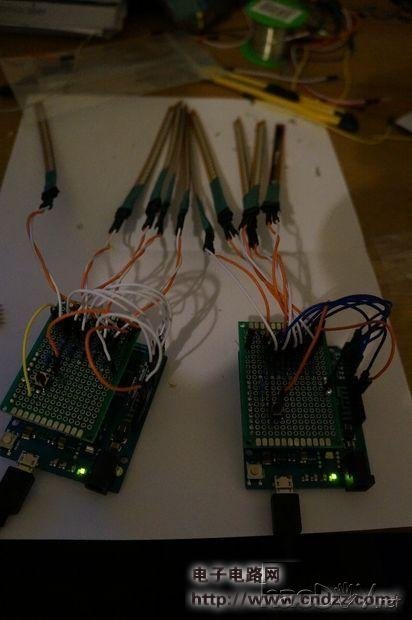

第五步：RGB LED灯移位PWM测试

实话说我对移位寄存器很感兴趣，特别是74HC595这个型号。通过这个移位寄存器，你可以在Arduino平台上控制RGB LED灯。此外，你还可以通过SPI，在Arduino平台上实现PWM调制。

在上图中，我就利用英特尔Edison平台通过UART（通用异步收发器）与Arduino pro mini 进行了通信，而且我还改变了一系列显示效果。

详解：

每个RGB LED都可显示三原色，从而与3 pin控制器相对应。每个8位的74HC595移位寄存器有8个控制输出，在这个项目中，我需要控制16个RGB LED，所以我需要16x3的48 pin控制，也就意味着我要准备6个移位寄存器。

怎样将代码上传至Aeduino Mini：

近来我一直在搞Arduino编程，希望能在这上面做出点成绩来。不过如果你想将代码上传，需要尝试下下面的方法。

……
