40年代的收信机

时间:2017-08-20 22:03来源:www.crystalradio.cn 作者:美多美 点击: 次
40年代的收信机 ,矿石收音机论坛

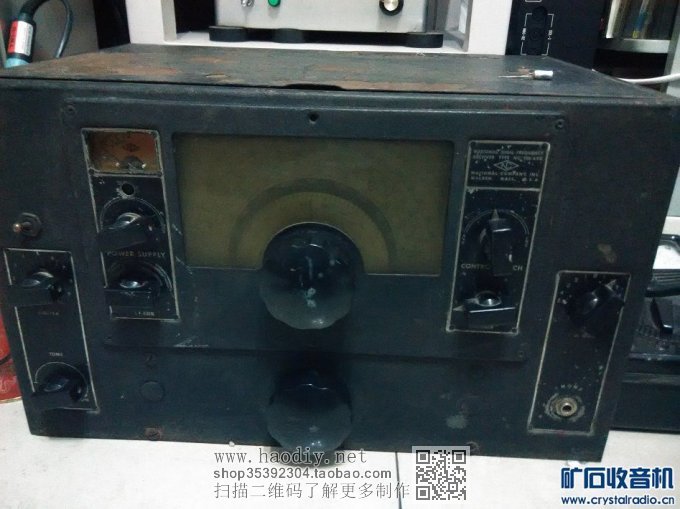

这台收信机。已经有70年左右了。很有沧桑感。外观结构基本完好。
共11只电子管，有高放及三级中放，6V6GT输出，有输出牛。
很少见的是波段开关，是平行移动式的，通过轨道移动线圈组位置，
共有五个波段，有五个档位，移动很灵活。有定位锁定，





40年代的收信机

再补图，，，，，

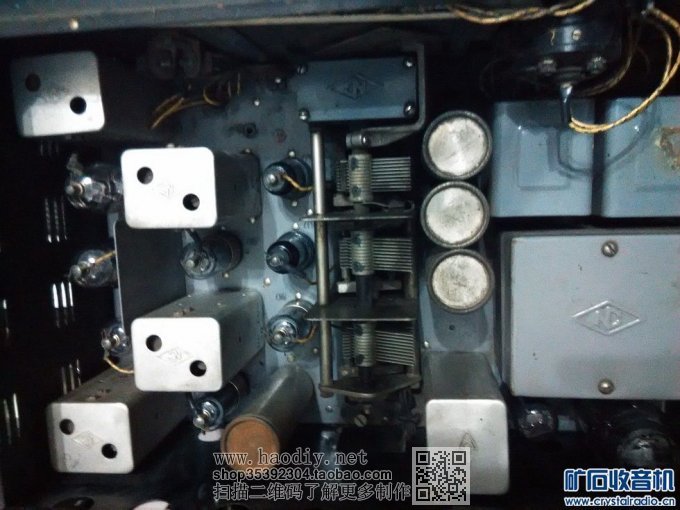

机器内部，

40年代的收信机

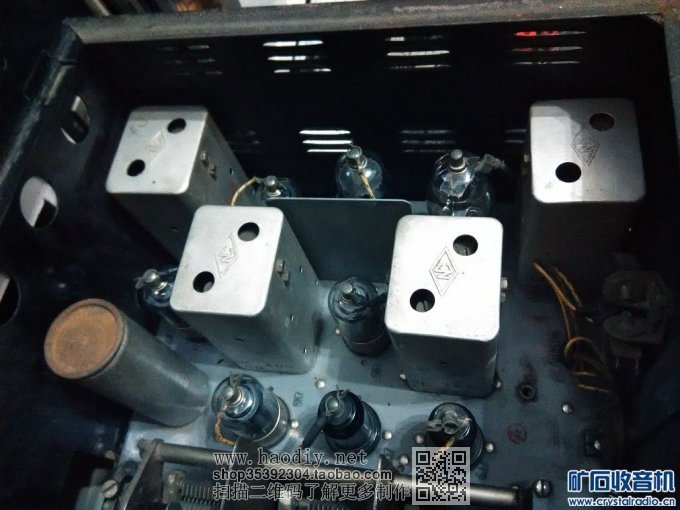

三级中放

40年代的收信机

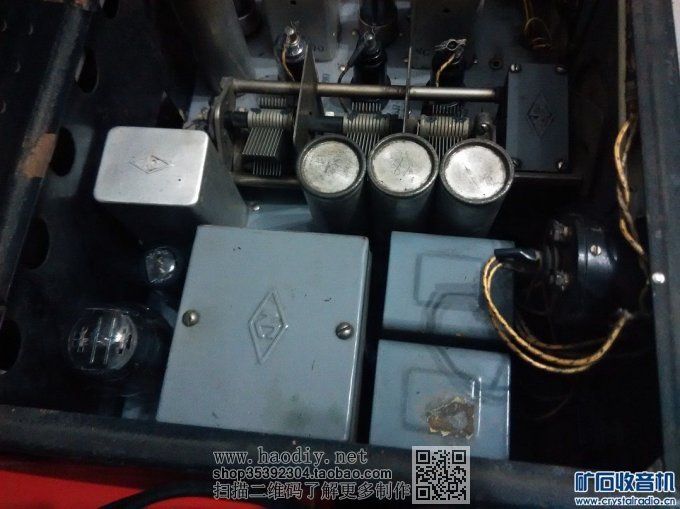

左边的是输出牛右边两个扼流圈

40年代的收信机

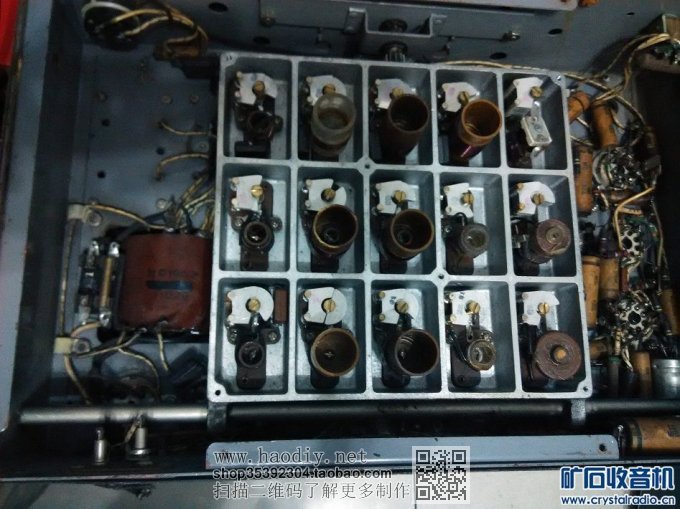

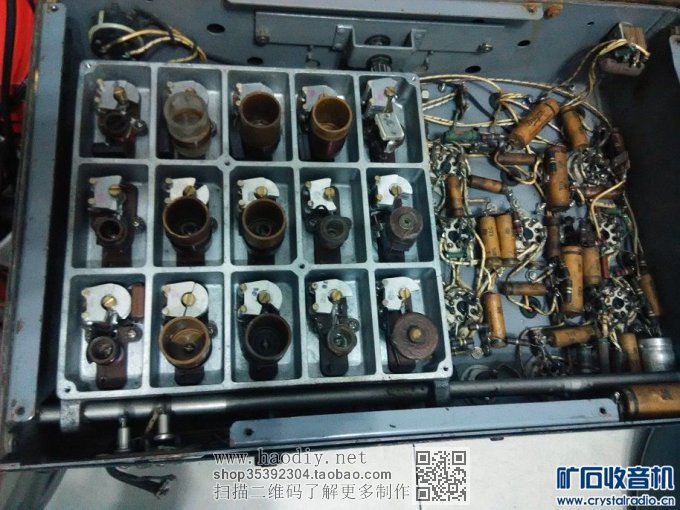

第一波段

40年代的收信机

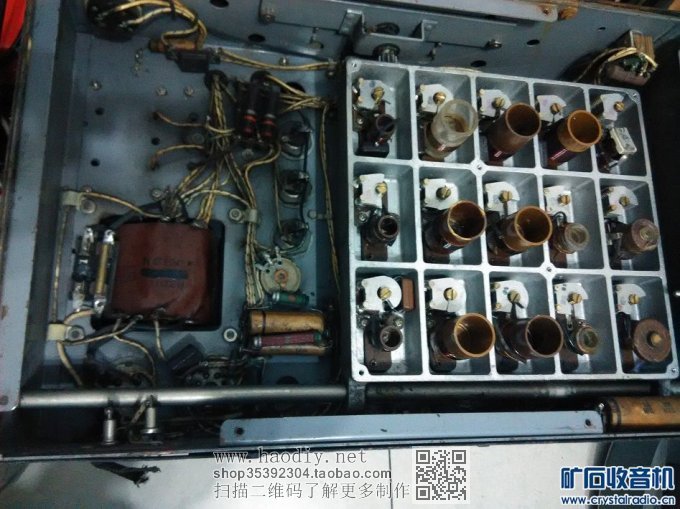

3波段

40年代的收信机

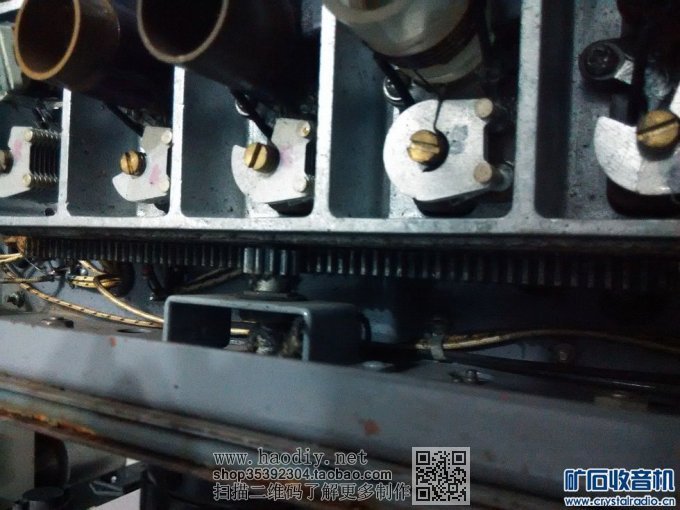

5波段位置轨道齿轮

40年代的收信机





半可变体积较大

40年代的收信机

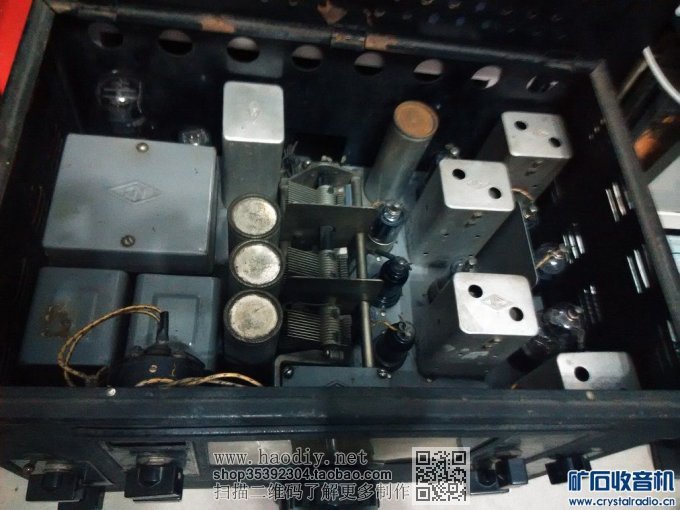

上视图

40年代的收信机

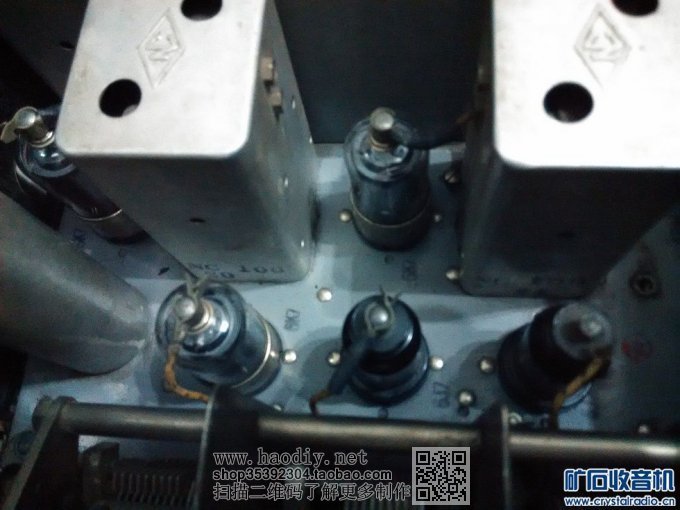

中放部分

40年代的收信机
