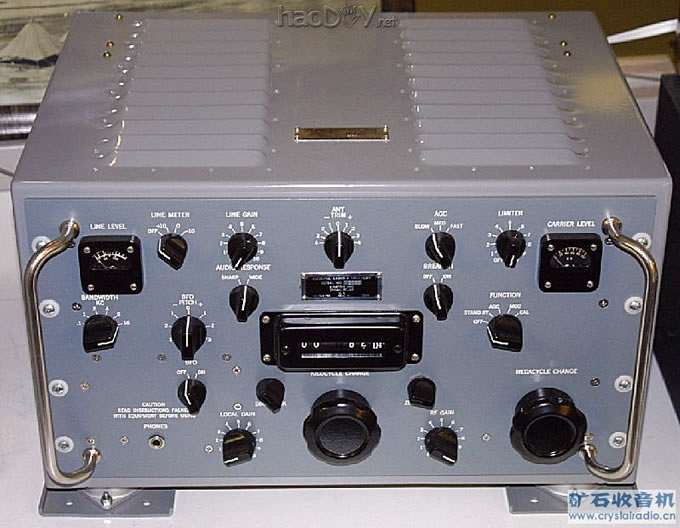

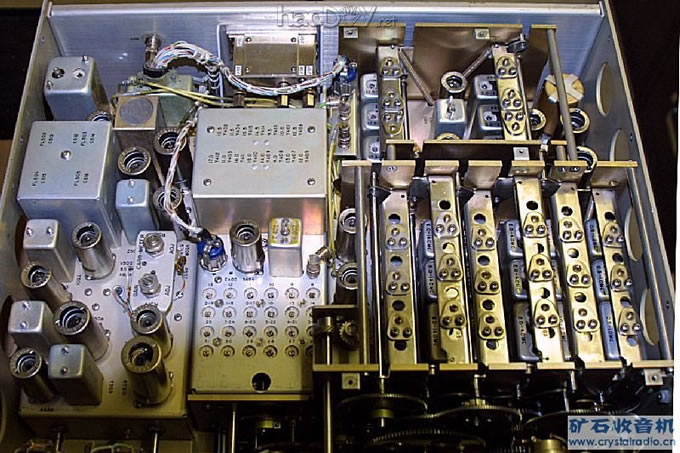

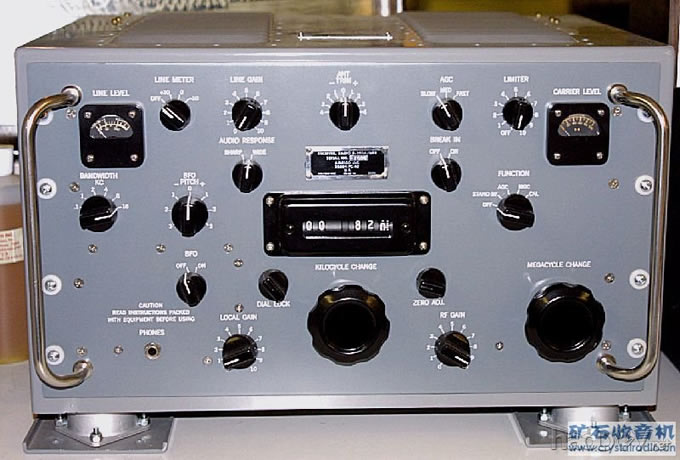

R-390A / URR 高级收信机 二十多年前，我偶然在一家无线电商店的招贴栏里看到一张纸条。一位业余无线电爱好者要出售他的 R390A收信机。这是我第一次听到这种收信机的名字。按照招贴上的电话我联系到出售者，约好到他家里去见面。 看到这结构复杂的机器就不由得不喜欢它了！收信机还附有一本原始的使用和维修手册。主人说他只用一条短天线，曾经收到过苏联人造卫星的信号。他说买来是多少钱就以同样价钱转让给我。于是我就掏出 $300把这笨重的家伙搬回家了。 有一段时间我详细阅读了它的工作手册，把收信机的六个组件拆下来细心研究。还找到远地一家无线电商店邮购了一堆备用电子管。转动调谐旋钮的时候，看着机器里面一套复杂的传动系统带动 24 个铁粉芯在线圈里上下移动，而接收 WWV 标准频率信号时频率数字的读数误差不超过 1 KHz，真使我佩服得五体投地！你要知道，这是一台很陈旧的接收机啊！出于好奇，我还曾经把通讯卫星接收机的信号输入这 R390A 里面，把它当成一个变频器接收卫星的无线电话。 后来因为忙于生活，很少再研究它了，只偶然开机听听短波广播和业余无线电爱好者的通话。为了怕以后配件难找，又在无线电跳蚤市场再买了一台备用。转眼二十多年过去了，现在才有时间再回头欣赏它们。也产生了把这可以说是空前绝后的收信机向矿石机论坛的朋友们介绍一下的念头。 在网站上搜索了一些有关的资料。发现有些专业人士写的文章和拍的照片都很好，比我那两台陈旧的机器好看得多了。便决定借用他们的资料和照片供大家欣赏。但是收信机组件的细部，必要时我将会用自己的机器拍照。由于自己对无线电只懂一些皮毛，只好边学边写，慢慢出帖。如果有朋友捧场，就多写一点。如果不能引起共鸣，就可能草草收场了。 在下面这两个网站里有很多关于 R-390 和 R-390A 的资料，包括完整的制造厂的设计分析报告和工作手册。有兴趣的朋友不妨下载，详细研究它的电路。 http://www.r-390a.net/]http://www.r-390a.net/ http://www.militaryradio.com/ 回顾 R-390A 的历史  由柯林斯（Collins）公司设计的 R-390A/URR 全波高频无线电收信机被认为是有史以来最好的无线电接收机。调谐范围从 0.5 到 31.999 MHz，使用 26 个电子管而重量达到 85 磅（约 39 公斤）。这电机奇迹设计于上世纪 50 年代早期，并在 1954 年 2 月 24 日开始服役。得益于它的 6DC6 第一高频放大器、一套4 个的军用级柯林斯机械滤波器配合全套高频和中频跟踪部件，R-390A 有能力在接近极限，低至 -143 db噪声电平的情况下接收调幅和等幅波信号。即使在超高负荷强信号环境下操作仍然能保持这样的性能。 最初在美国 爱荷华州（Iowa ）Cedar Rapids 市的柯林斯无线电公司制造的 R-390A 由两组人员设计。机械组由 Fred Johnson 领导，而电子组则由柯林斯的 Ernie Pappenfus （他的业余电台呼号是 K6EZ ）管理。 直到 1984 年最后一台收信机离开生产线（不知道是什么原因，在停产多年之后，美国政府在1984 年向承包商下了一张仅仅订购 5 台 R-390A 的订单。这是 R-390A 的最后一次订单），除了柯林斯无线电公司之外，共有 12 家转包合约商制造了至少67,000 台 R390A，它们在美国海、陆、空军和政府各部门中广泛使用，也曾为太空总署的阿波罗月球探险计划服务。此外，它们还为中央情报局和国家安全局供应这种收信机，监听铁幕后面的通讯。在冷战年代，由于R390A 非常有价值，它被归类为最高机密，在军队里保持安全措施直到 1960 年代中期。 传说 R-390A 仍然在国家安全局里使用。那里的高级报务员更喜欢它们的宁静，认为它们出色的性能至今仍然胜于Harris 和 Watkins-Johnson 等公司价值百万元的接收机。在 90 年代初对伊拉克的海湾战争中，许多现代的通讯设备在严酷的沙漠气候中经受不起考验。由于沙漠的高温、低湿度和沙尘暴造成很高的静电荷，使它们的半导体高频前级放大器失效，于是有劳 R-390A 退役后再次匆忙出征。 R-390A 的正面：  然而命运对于 R-390A 并不仁慈。请看下面的历史照片，这些只有 5 岁的 R-390A 在废物场等待政府强制拆解。六层高的接收机堆积成 200 X 70 英尺的坟场！   在 70 年代初，能够直接读出频率数字的接收机对于短波业余爱好者只是梦想。不少业余无线电爱好者寻找被政府作为剩余物资出售的 R-390A。在当时无线电杂志的广告上，R-390A 的售价约 $400。精心修理可能使它们恢复原来的性能指标。它们至今仍然是业余电台极为优良的收听工具。 直到几年前，还有很多关于使用正常工作的 R-390A 的出色经验。一组 SWBC 远距离接收团体的 “重型打击手” 聚集在 北卡罗尼纳州 赫特拉斯海角（Cape Hatteras）。在 1902 年这里曾是无线电先辈 R.A. Fessenden 完成早期研究的现场，以不可置信的无线电接收环境闻名。现在这个偏僻的地方仍然是中波和短波远距离收听者的首选。 他们带来了一系列收信机，包括 Drake R8 和 R8A，一对 Watkins-Johnson HF-1000，一台 R-388，R-390A和 JRC NRD-535。这是一个格外安静和对太平洋及亚洲十分开放的特别好的早晨。大约在世界标准时间1130，一位收听者测试 3304.8 KHz 印度尼西亚共和国广播电台在 帝力（Dili，帝汶岛东北部一个港口）的转播台。虽然从 70 年代后期这个电台就没有可靠地记录过，它却在那个早晨微弱地出现了，但只是在Drake R8A 里闪烁了一下。 （这是 Watkins-Johnson HF-1000 收信机）  每一个人都立即转到这个频率去测定，希望不要失去机会记录如此罕见的电台。即使 $4,000 的 Watkins-Johnson 收讯机也不能记录到少数几个字词。有人把配备了 Sherwood SE-3 同步检波器的 R-390A 迅速调整到 3304.8 KHz。 R-390A 和 Sherwood SE-3 从讯号里榨取到可记录的声音，但是没有其他接收机能够做得到。这使大家都对这个收讯机另眼相看了。 一位 R-390A 的拥有者说，他有三台 R-390A 在使用 4 KC 滤波器和标准调幅检波，在 10db S/N + N 的情况下达到 0.07 - 0.08 uV 的灵敏度。目前以任何价钱出售的各种牌子的接收机之中，只有很少数具备 R-390A 相同的性能。 R390A 的俯视图：  R-390A 的底视图：  R-390A 的背面：  在美国有一批无线电技术高手喜欢做 R-390A 的修复工作，很有名气 （ http://www.r-390a.net/faq-refs.htm#Web%20Pages ）。他们把机器彻底翻修，从里到外每一个零件都尽可能恢复原貌，电气性能要达到原机的设计指标。这可是一项相当艰巨的任务，但是他们乐此不疲。 一位爱好者这样描述他翻修后完美的 R-390A： 我自己的办公室全是各种类型的光碟点唱机、网络服务器和路由器、开关电源供给器，15 台不同种类的电脑、大量的打印机、扫描器、监视器和各种电脑化的开关电源供给器，都在发射从直流到光波频率的杂乱高频干扰信号和啸叫声。 每一种收音机和业余收信机试图在这样的环境里使用，总是在我收听的不同波段接收到啸叫声，有些达到+20db (责任编辑：admin) |
